负载感知调度

仅云原生监控插件开启本地数据存储时，可通过Metrics API提供资源指标。

首先执行以下命令查询集群中是否已开启Metrics API，如果已开启则可跳过本步骤。

kubectl get APIServices | grep v1beta1.metrics.k8s.io

若存在回显，则表示Metrics API已开启，可跳过本步骤进行下一步添加指标采集规则。

若未查询到Metrics API，要将其开启，可手动创建对应APIService对象。

1. 创建一个文件，命名为metrics-apiservice.yaml。文件内容如下：

   apiVersion: apiregistration.k8s.io/v1
   kind: APIService
   metadata:
     labels:
       app: custom-metrics-apiserver
       release: cceaddon-prometheus
     name: v1beta1.metrics.k8s.io
   spec:
     group: metrics.k8s.io
     groupPriorityMinimum: 100
     insecureSkipTLSVerify: true
     service:
       name: custom-metrics-apiserver
       namespace: monitoring
       port: 443
     version: v1beta1
     versionPriority: 100

2. 然后执行以下命令创建对应APIService对象。

   kubectl create -f metrics-apiservice.yaml

3. 再次执行以下命令查询集群中是否已开启Metrics API。

   kubectl get APIServices | grep v1beta1.metrics.k8s.io



   开启Metrics API后，如果需要卸载云原生监控插件，请执行以下kubectl命令，同时删除APIService对象，否则残留的APIService资源将导致Kubernetes Metrics Server插件安装失败。

   kubectl delete APIService v1beta1.metrics.k8s.io

1. 修改user-adapter-config配置项。

   kubectl edit configmap user-adapter-config -n monitoring

2. 在rules字段下添加自定义指标采集规则。
   自定义指标采集规则如下，红色为本次添加的指标采集规则，黑色为已有规则，在已有规则基础上添加红色规则即可。

   ...
   data:
     config.yaml: >
       rules:
       - seriesQuery: '{__name__=~"node_cpu_seconds_total"}'
         resources:
           overrides:
             instance:
               resource: node
         name:
           matches: node_cpu_seconds_total
           as: node_cpu_usage_avg
         metricsQuery: avg_over_time((1 - avg (irate(<<.Series>>{mode="idle"}[5m])) by (instance))[10m:30s])
       - seriesQuery: '{__name__=~"node_memory_MemTotal_bytes"}'
         resources:
           overrides:
             instance:
               resource: node
         name:
           matches: node_memory_MemTotal_bytes
           as: node_memory_usage_avg
         metricsQuery: avg_over_time(((1-node_memory_MemAvailable_bytes/<<.Series>>))[10m:30s])
       resourceRules:
         cpu:
           containerQuery: sum(rate(container_cpu_usage_seconds_total{<<.LabelMatchers>>,container!="",pod!=""}[1m])) by (<<.GroupBy>>)
           nodeQuery: sum(rate(container_cpu_usage_seconds_total{<<.LabelMatchers>>, id='/'}[1m])) by (<<.GroupBy>>)
           resources:
             overrides:
               instance:
                 resource: node
               namespace:
                 resource: namespace
               pod:
                 resource: pod
           containerLabel: container
         memory:
           containerQuery: sum(container_memory_working_set_bytes{<<.LabelMatchers>>,container!="",pod!=""}) by (<<.GroupBy>>)
           nodeQuery: sum(container_memory_working_set_bytes{<<.LabelMatchers>>,id='/'}) by (<<.GroupBy>>)
           resources:
             overrides:
               instance:
                 resource: node
               namespace:
                 resource: namespace
               pod:
                 resource: pod
           containerLabel: container
         window: 1m
   ...

   • CPU平均利用率采集规则
     • node_cpu_usage_avg：表示节点的CPU平均利用率，该指标名不可修改。
     • metricsQuery: avg_over_time((1 - avg (irate(<<.Series>>{mode="idle"}[5m])) by (instance))[10m:30s])：为节点CPU平均利用率的查询语句。

       当前metricsQuery表示查询所有节点最近10分钟的CPU平均利用率，如果希望调整平均值的计算周期为最近5分钟或者30分钟，可以修改上述标红的10m为5m或者30m即可。

   • Memory平均利用率采集规则
     • node_memory_usage_avg：表示节点的Memory利用率，该指标名不可修改。
     • metricsQuery: avg_over_time(((1-node_memory_MemAvailable_bytes/<<.Series>>))[10m:30s])：为节点Memory平均利用率的查询语句。

       当前metricsQuery表示查询所有节点最近10分钟的Memory平均利用率，如果希望调整平均值的计算周期为最近5分钟或者30分钟，可以修改上述标红的10m为5m或者30m即可。

3. 重新部署monitoring命名空间下的custom-metrics-apiserver工作负载。

   kubectl rollout restart deployment custom-metrics-apiserver -n monitoring

4. 验证自定义规则配置成功。
   1. 执行以下命令，若可以正常返回自定义指标信息，表示Prometheus侧指标采集配置成功。

      kubectl get --raw=/apis/custom.metrics.k8s.io/v1beta1



   2. 执行以下命令，查询集群内节点信息。

      kubectl get nodes

      然后任选一个节点执行以下命令，其中xxxx替换为查询到的node_name，如果需要查询所有节点资源信息，可以使用*代替xxxx：

      kubectl get --raw=/apis/custom.metrics.k8s.io/v1beta1/nodes/xxxx/node_cpu_usage_avg

      查询结果示例如下：



1. 执行如下命令安装：

   git clone https://github.com/kubernetes-sigs/prometheus-adapter.git
   cd prometheus-adapter/deploy/manifests
   kubectl apply -f .

2. 修改prometheus-adapter负载连接prometheus-server的配置。

   kubectl edit deployment prometheus-adapter -n monitoring

   修改prometheus-url参数值如下：

   • HTTPS协议修改为HTTP协议。
   • 默认域名修改为Prometheus Service的IP和端口，可通过kubectl get service -n monitoring命令查询。

   ...
         containers:
           - name: prometheus-adapter
             image: registry.k8s.io/prometheus-adapter/prometheus-adapter:v0.12.0
             args:
               - --cert-dir=/var/run/serving-cert
               - --config=/etc/adapter/config.yaml
               - --prometheus-url=http://10.21.72.124:9090/
               - --secure-port=6443
               - --tls-cipher-suites=TLS_ECDHE_RSA_WITH_CHACHA20_POLY1305,TLS_ECDHE_ECDSA_WITH_CHACHA20_POLY1305,TLS_ECDHE_RSA_WITH_AES_128_GCM_SHA256,TLS_ECDHE_RSA_WITH_AES_256_GCM_SHA384,TLS_ECDHE_ECDSA_WITH_AES_128_GCM_SHA256,TLS_ECDHE_ECDSA_WITH_AES_256_GCM_SHA384,TLS_ECDHE_RSA_WITH_AES_128_CBC_SHA,TLS_ECDHE_ECDSA_WITH_AES_128_CBC_SHA256,TLS_ECDHE_ECDSA_WITH_AES_128_CBC_SHA,TLS_ECDHE_RSA_WITH_AES_256_CBC_SHA,TLS_ECDHE_ECDSA_WITH_AES_256_CBC_SHA,TLS_RSA_WITH_AES_128_GCM_SHA256,TLS_RSA_WITH_AES_256_GCM_SHA384,TLS_RSA_WITH_AES_128_CBC_SHA,TLS_RSA_WITH_AES_256_CBC_SHA
   ...

3. 确认在Prometheus可以查询到原生的node_cpu_seconds_total和node_memory_MemAvailable_bytes指标。



首先执行以下命令查询集群中是否已开启自定义指标Metrics API，如果已开启则可跳过本步骤。

kubectl get APIServices | grep v1beta1.custom.metrics.k8s.io

若存在回显，表示已开启自定义指标Metrics API；若不存在回显，则按照以下方式进行APIService对象注册（这里需要注意Service的名称prometheus-adapter和命名空间要与实际安装的环境对应，如下是kube-prometheus默认安装值）。

1. 创建一个文件，命名为custom-metrics-apiservice.yaml。文件内容如下：

   apiVersion: apiregistration.k8s.io/v1
   kind: APIService
   metadata:
     labels:
       app.kubernetes.io/component: metrics
       app.kubernetes.io/name: prometheus-adapter
       app.kubernetes.io/part-of: prometheus-adapter
     name: v1beta1.custom.metrics.k8s.io
   spec:
     group: custom.metrics.k8s.io
     groupPriorityMinimum: 100
     insecureSkipTLSVerify: true
     service:
       name: prometheus-adapter
       namespace: monitoring
       port: 443
     version: v1beta1
     versionPriority: 100

2. 然后执行以下命令创建对应APIService对象。

   kubectl create -f custom-metrics-apiservice.yaml

3. 再次执行以下命令查询集群中是否已开启自定义指标Metrics API。

   kubectl get APIServices | grep v1beta1.custom.metrics.k8s.io

1. 修改adapter-config配置项。

   kubectl edit configmap adapter-config -n monitoring

2. 在rules字段下添加自定义指标采集规则。
   自定义指标采集规则如下：

   ...
   data:
     config.yaml: >
       rules:
       - seriesQuery: '{__name__=~"node_cpu_seconds_total"}'
         resources:
           overrides:
             instance:
               resource: node
         name:
           matches: node_cpu_seconds_total
           as: node_cpu_usage_avg
         metricsQuery: avg_over_time((1 - avg (irate(<<.Series>>{mode="idle"}[5m])) by (instance))[10m:30s])
       - seriesQuery: '{__name__=~"node_memory_MemTotal_bytes"}'
         resources:
           overrides:
             instance:
               resource: node
         name:
           matches: node_memory_MemTotal_bytes
           as: node_memory_usage_avg
         metricsQuery: avg_over_time(((1-node_memory_MemAvailable_bytes/<<.Series>>))[10m:30s])
   ...

3. 重新部署monitoring命名空间下的prometheus-adapter工作负载。

   kubectl rollout restart deployment prometheus-adapter -n monitoring

4. 验证自定义规则配置成功。
   1. 执行以下命令，若可以正常返回自定义指标信息，表示Prometheus侧指标采集配置成功。

      kubectl get --raw=/apis/custom.metrics.k8s.io/v1beta1



   2. 执行以下命令，查询集群内节点信息。

      kubectl get nodes

      然后任选一个节点执行以下命令，其中xxxx替换为查询到的node_name，如果需要查询所有节点资源信息，可以使用*代替xxxx：

      kubectl get --raw=/apis/custom.metrics.k8s.io/v1beta1/nodes/xxxx/node_cpu_usage_avg

      查询结果示例如下：



1. 登录CCE控制台。
2. 单击集群名称进入集群，在左侧选择“配置中心”，在右侧选择“调度配置”页签。

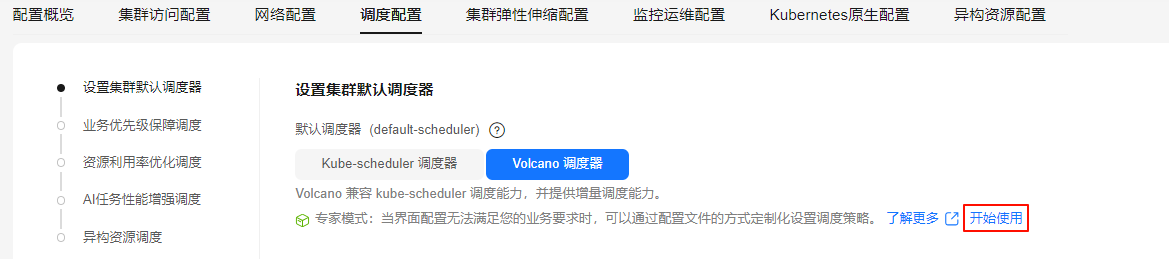

3. 在专家模式配置中单击“开始使用”。



4. 修改专家模式中的参数配置，配置负载感知调度策略，红色字体为开启负载感知调度能力增加的配置项，详情如下：

   admission_kube_api_qps: 200
   admissions: /jobs/mutate,/jobs/validate,/podgroups/mutate,/pods/validate,/pods/mutate,/queues/mutate,/queues/validate,/eas/pods/mutate,/eas/pods/validate,/npu/jobs/validate,/resource/validate,/resource/mutate,/workloadbalancer/balancer/validate,/workloadbalancer/balancerpolicytemplate/validate
   annotations: {}
   colocation_enable: "true"
   controller_kube_api_qps: 200
   default_scheduler_conf:
     actions: allocate, backfill, preempt
     metrics:
       interval: 30s
       type: prometheus_adaptor
     tiers:
       - plugins:
           - name: priority
           - enableJobStarving: false
             enablePreemptable: false
             name: gang
           - name: conformance
           - name: oversubscription
       - plugins:
           - enablePreemptable: false
             name: drf
           - name: predicates
           - name: nodeorder
           - arguments:
                cpu.weight: 1
                memory.weight: 1
                thresholds:
                   cpu: 80
                   mem: 80
               usage.weight: 5
             enablePredicate: true
             name: usage
       - plugins:
           - name: cce-gpu-topology-predicate
           - name: cce-gpu-topology-priority
           - name: xgpu
       - plugins:
           - name: nodelocalvolume
           - name: nodeemptydirvolume
           - name: nodeCSIscheduling
           - name: networkresource
   deschedulerPolicy:
     profiles:
       - name: ProfileName
         pluginConfig:
           - args:
               nodeFit: true
             name: DefaultEvictor
           - args:
               evictableNamespaces:
                 exclude:
                   - kube-system
               thresholds:
                 cpu: 20
                 memory: 20
             name: HighNodeUtilization
           - args:
               evictableNamespaces:
                 exclude:
                   - kube-system
               metrics:
                 type: prometheus_adaptor
               nodeFit: true
               targetThresholds:
                 cpu: 80
                 memory: 85
               thresholds:
                 cpu: 30
                 memory: 30
             name: LoadAware
         plugins:
           balance:
             enabled: null
   descheduler_enable: "false"
   deschedulingInterval: 10m
   enable_workload_balancer: false
   oversubscription_method: nodeResource
   oversubscription_profile_period: 300
   oversubscription_ratio: 60
   recommendation_enable: ""
   scheduler_kube_api_qps: 200
   update_pod_status_qps: 50
   workload_balancer_score_annotation_key: ""
   workload_balancer_third_party_types: ""

   集群负载感知调度关键参数如下：

   • usage.weight：表示负载感知调度策略权重，增大该权重值，可提高负载感知策略在整体调度中的影响力。
   • cpu.weight：表示CPU权重，增大该权重值，优先均衡CPU资源。
   • memory.weight：表示内存权重，增大该权重值，优先均衡内存资源。
   • thresholds：
     • cpu：表示CPU真实负载阈值。
     • mem：表示内存真实负载阈值。
   • enablePredicate：表示真实负载阈值生效方式。
     • 为true时表示硬约束：节点CPU、内存真实负载达到阈值后，该节点不允许调度新的任务。
     • 为false时表示软约束：节点CPU、内存真实负载达到阈值后，新的任务优先被分配至真实负载未达到阈值的节点，但是该节点依然允许调度。
