通过Grafana查看Prometheus实例数据

前提条件

• 已购买弹性云服务器ECS。
• 已购买弹性公网IP，并绑定到购买的弹性云服务器ECS上，具体操作请参见《弹性公网IP快速入门》。
• 服务已接入可观测Prometheus监控。具体操作请参见：管理Prometheus实例。

通过Grafana查看Prometheus实例数据

1. 安装并启动Grafana，具体操作请参见Grafana官方文档。
2. 添加AccessCode。
   1. 登录AOM 2.0控制台。
   2. 在左侧导航栏中选择“设置 > 全局设置”，进入全局设置界面。
   3. 在左侧导航栏选择“认证管理”，然后在右侧区域单击“创建AccessCode”。
   4. 在弹出的对话框中单击“立即生成”，系统自动为当前用户生成AccessCode。

      AccessCode是调用API的身份凭据，每个项目最多可创建2个AccessCode，请您妥善保管。

3. 获取Grafana数据源配置代码。
   1. 登录AOM 2.0控制台。
   2. 在左侧导航栏选择“Prometheus监控 > 实例列表”，在实例列表中单击目标Prometheus实例名称。
   3. 从“设置”页签的“Grafana 数据源配置信息”区域，获取当前Prometheus实例的Grafana数据源配置代码。（数据源配置信息中的密码取值为AccessCode的值，请用户自行加密保存。）
      图1 Grafana 数据源配置代码


4. 配置Grafana。
   1. 登录Grafana。
   2. 在左侧菜单栏，选择“Connections > Data Sources”，单击“Add data source”。

      （随着Grafana版本演进，配置参数可能略微有变化，请根据实际情况进行配置。）

   3. 单击“Prometheus”，进入Prometheus配置页面。
      图2 进入Prometheus配置页面

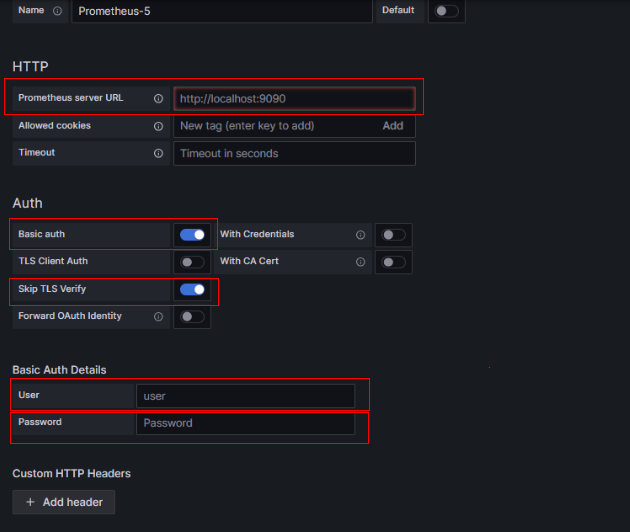

   4. 配置Grafana数据源参数。
      • Prometheus server URL：将URL设置为3.c获取的HTTP URL信息。
      • User：将User设置为3.c获取的用户名信息。
      • Password：将Password设置为3.c获取的密码信息。

      Auth下Basic auth和Skip TLS Verify的开关必须开启。

      图3 配置参数

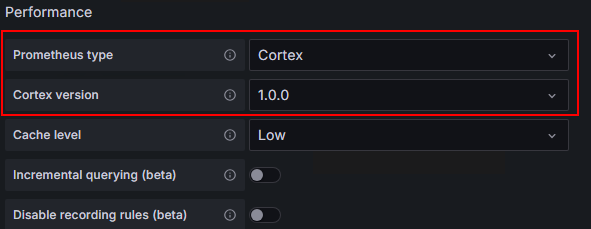

      如果当前版本Grafana数据源的“Advanced settings”支持配置Performance信息，则“Prometheus type”需要设置为“Cortex”，“Cortex version”需要设置为“1.0.0”。



   5. 配置完成后，单击“Save&Test”，验证是否配置成功。

      配置成功即可使用Grafana配置Dashboards，查看指标数据。

      图4 配置完成
