通过VPC和EIP快速搭建可访问公网的网络

您可以参考以下操作，通过虚拟私有云 (VPC)和弹性云服务器 (ECS)快速搭建一个具有IPv4地址段的云上私有网络，同时，还可以通过弹性公网IP (EIP)实现云上网络和公网通信的需求。

本示例的IPv4网络架构如图1所示，网络安全通过安全组Sg-A防护，放通特定流量，拦截其他流量。网络通信需求和安全组配置说明如下：
图1 IPv4网络架构图(VPC/ECS/EIP)
  1. 客户通过本地PC(IP地址为10.1.0.7)远程登录ECS-A01执行操作，入方向需要放通以下流量：
    • 规则A01：使用ping命令验证ECS-A01网络连通性的流量
    • 规则A02：假如ECS-A01为Linux操作系统，放通远程登录ECS-A01的流量
    • 规则A03：假如ECS-A01为Windows操作系统，放通远程登录ECS-A01的流量
    • 规则A04：安全组内ECS内网网络互通的流量
  2. 安全组内的ECS-A01可以访问公网网络，出方向放通ECS-A01访问公网的流量。

使用须知

本示例网络规划仅供您参考，虚拟私有云和子网一旦创建完成，将无法修改网段，您需要根据具体的业务需求提前规划VPC的数量、子网的数量和IP网段划分等。

具体请参见虚拟私有云和子网规划建议。

操作流程

操作步骤

说明

准备工作

使用云服务前，您需要注册华为账号并开通华为云、完成实名认证、为账户充值。

步骤一：创建VPC和子网
创建一个IPv4网段的VPC，并从VPC中划分一个子网。
  • VPC IPv4网段：192.168.0.0/16
  • 子网IPv4网段：192.168.0.0/24

步骤二：购买ECS

基于已有的VPC和子网，购买一个ECS，并配置安全组等参数。

步骤三：购买EIP并绑定至ECS

为ECS绑定一个EIP，ECS可以通过EIP访问公网。

步骤四：验证网络通信情况

验证ECS的通信情况：

  1. 通过客户的本地PC可以登录ECS。
  2. 通过ECS可以访问公网。

准备工作

在创建VPC和ECS等资源之前，请先注册华为账号并开通华为云、完成实名认证、为账户充值。请保证账户有足够的资金，以免创建资源失败。

  1. 注册华为账号并开通华为云，完成实名认证。
    如果您已有一个华为账号，请跳到下一个任务。如果您还没有华为账号，请执行以下操作。
    1. 注册华为账号并开通华为云。
    2. 参考实名认证，完成个人或企业账号实名认证。
  2. 为账户充值。

    您需要确保账户有足够金额，充值方式请参见账户充值。

步骤一：创建VPC和子网

  1. 进入创建虚拟私有云页面。
  2. 在“创建虚拟私有云”页面，根据界面提示配置虚拟私有云参数。

    本示例中需要创建一个VPC和一个子网。

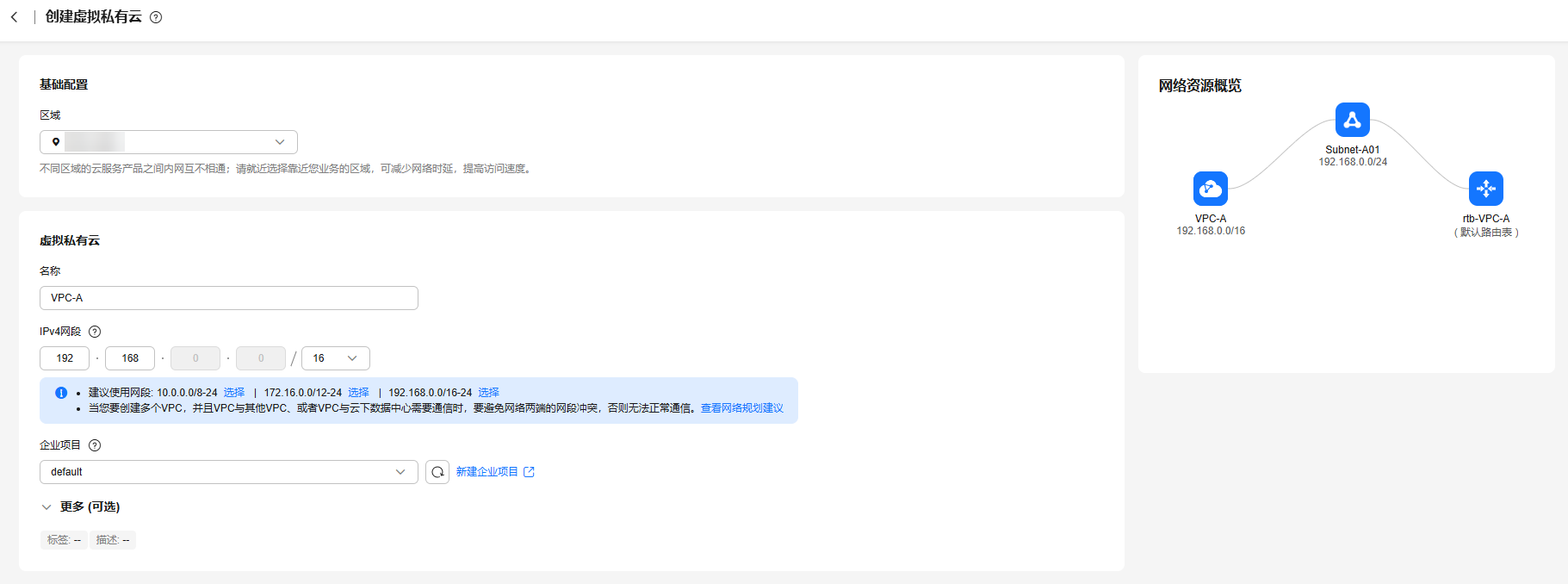

    图2 虚拟私有云

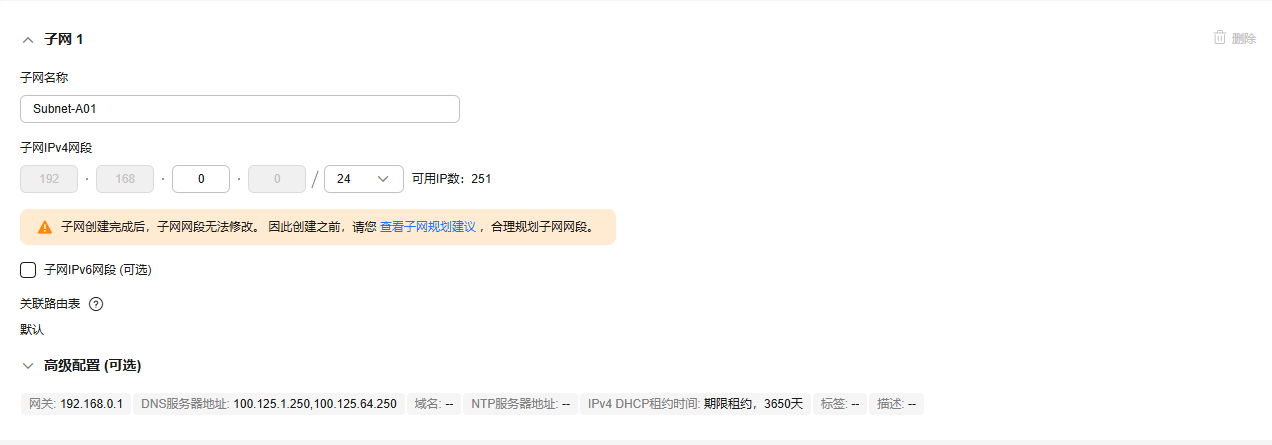

    图3 子网设置
    表1 虚拟私有云参数说明

    参数

    示例

    说明

    区域

    中国-香港

    请您选择靠近业务的区域，VPC需要和ECS、EIP位于同一个区域内。

    VPC创建完成后不支持修改该参数。

    名称

    VPC-A

    请您按需设置VPC名称。

    VPC创建完成后支持修改该参数。

    IPv4网段

    192.168.0.0/16
    VPC的IPv4地址范围，建议您从以下网段中选择：
    • 10.0.0.0~10.255.255.255（掩码范围可选8~24）
    • 172.16.0.0~172.31.255.255（掩码范围可选12~24）
    • 192.168.0.0~192.168.255.255（掩码范围可选16~24）

    VPC创建完成后不支持修改该参数。

    企业项目

    default

    请您将VPC加入已有的企业项目内，支持按企业项目维度管理资源。

    VPC创建完成后不支持修改该参数。

    高级配置 > 标签

    无需配置

    请您按需为VPC绑定标签，标签可用来分类和标识资源。

    VPC创建完成后支持修改该参数。

    高级配置 > 描述

    无需配置

    请您按需设置VPC的描述信息。

    VPC创建完成后支持修改该参数。
    表2 子网参数说明

    参数

    示例

    说明

    可用区

    可用区4

    一个区域内分为多个可用区，不同可用区之间物理隔离，内网互通。请您任意选择一个可用区，一个VPC的多个子网可以位于不同可用区，不影响通信。

    当页面显示“边缘可用区”时，您需要根据业务规划选择边缘可用区。不显示“边缘可用区”时，您无需设置子网可用区，不会影响实际使用。

    ECS可以和VPC子网位于不同可用区，比如位于可用区1的云服务器，可以使用可用区3的子网。

    子网创建完成后不支持修改该参数。

    当前仅在部分区域支持选择子网“可用区”，实际以控制台显示为准。

    子网名称

    Subnet-A01

    请您按需设置子网名称。

    子网创建完成后支持修改该参数。

    子网IPv4网段

    192.168.0.0/24

    子网的IPv4地址范围，子网网段需要从VPC的IP网段中划分。

    子网创建完成后不支持修改该参数。

    子网IPv6网段

    不开启

    是否自动为子网分配IPv6地址。

    子网创建完成后支持修改该参数。

    关联路由表

    默认

    创建VPC时会创建一个默认路由表，子网自动关联至默认路由表。

    默认路由表中已预置系统路由，确保同一个VPC内不同子网之间的网络互通。

    子网创建完成后支持修改该参数。

    高级配置 > 网关

    192.168.0.1

    子网的网关，建议您保持系统默认。

    子网创建完成后不支持修改该参数。
    高级配置
    • DNS服务器地址
    • 域名
    • NTP服务器地址
    • IPv4 DHCP租约时间

    无需配置

    此处的参数均是为VPC中的ECS实例配置，本示例保持系统默认或者置空，无需配置。

    子网创建完成后支持修改该参数。

    高级配置 > 标签

    无需配置

    请您按需为子网绑定标签，标签可用来分类和标识资源。

    子网创建完成后支持修改该参数。

    高级配置 > 描述

    无需配置

    请您按需设置子网的描述信息。

    子网创建完成后支持修改该参数。
  3. 参数设置完成后，单击“立即创建”。

    返回VPC列表页面，可以查看到已创建的VPC-A。

步骤二：购买ECS

  1. 进入购买弹性云服务器页面。
  2. 在“购买弹性云服务器”页面，根据界面提示配置弹性云服务器参数。
    本示例中，ECS的网络配置详情如下：
    • 网络：选择已创建的虚拟私有云和子网，VPC-A和Subnet-A01。
      图4 网络
    • 安全组：新建一个安全组Sg-A，并添加入方向和出方向规则。您在创建安全组的时候，系统会自动添加部分规则，您需要根据实际情况进行检查修改，确保表3中的规则均已正确添加。
      图5 安全组入方向
      图6 安全组出方向
      表3 安全组Sg-A规则说明

      方向

      策略

      类型

      协议端口

      源地址/目的地址

      描述

      入方向

      允许

      IPv4

      TCP: 22

      源地址：10.1.0.7/32

      放通安全组内ECS的SSH(22)端口，用于通过本地PC (10.1.0.7/32)远程登录Linux ECS。

      入方向

      允许

      IPv4

      TCP: 3389

      源地址：10.1.0.7/32

      放通安全组内ECS的RDP(3389)端口，用于通过本地PC (10.1.0.7/32)远程登录Windows ECS。

      入方向

      允许

      IPv4

      ICMP: 全部

      源地址：0.0.0.0/0

      放通安全组内ECS的ICMP(全部)端口，用于外部通过ping命令测试ECS的网络连通性。

      入方向

      允许

      IPv4

      全部

      源地址：当前安全组Sg-A

      用于安全组内ECS之间网络互通。

      出方向

      允许

      IPv4

      全部

      目的地址：0.0.0.0/0

      用于安全组内ECS访问外部，允许流量从安全组内ECS流出。
    • 弹性公网IP：选择“暂不购买”。
      图7 弹性公网IP

    ECS的其他配置请您按需选择，具体可请参见自定义购买ECS。

  3. 参数设置完成后，单击“立即购买”。

    返回ECS列表页面，可以查看到已创建的ECS-A01。

步骤三：购买EIP并绑定至ECS

  1. 进入购买弹性公网IP页面。
  2. 在“购买弹性公网IP”页面，根据界面提示配置弹性公网IP参数。

    请您按需选择EIP的配置参数，具体可请参见购买弹性公网IP。

  3. 参数设置完成后，单击“立即购买”。

    返回EIP列表页面，可以查看到已创建的EIP-A。

  4. 在EIP列表中，单击EIP-A所在行的操作列下的“绑定”。

    弹出“绑定弹性公网IP”对话框。

  5. 在对话框中，选择ECS-A01，并单击“确定”，将EIP-A绑定至ECS-A01。

    返回EIP列表中，在“已绑定实例”列下，可查看到已绑定的ECS-A01。

步骤四：验证网络通信情况

  1. 验证远程登录，使用本地PC远程登录ECS-A01。

    弹性云服务器有多种登录方法，具体请参见登录弹性云服务器。

  2. 执行以下命令，验证ECS-A01和公网的通信情况。

    ping IPv4公网IP地址或者域名

    命令示例：

    ping support.huaweicloud.com

    回显类似如下信息，表示ECS-A01可以访问公网。
    [root@ecs-a01 ~]# ping support.huaweicloud.com
PING hcdnw.cbg-notzj.c.cdnhwc2.com (203.193.226.103) 56(84) bytes of data.
64 bytes from 203.193.226.103 (203.193.226.103): icmp_seq=1 ttl=51 time=2.17 ms
64 bytes from 203.193.226.103 (203.193.226.103): icmp_seq=2 ttl=51 time=2.13 ms
64 bytes from 203.193.226.103 (203.193.226.103): icmp_seq=3 ttl=51 time=2.10 ms
64 bytes from 203.193.226.103 (203.193.226.103): icmp_seq=4 ttl=51 time=2.09 ms
...
--- hcdnw.cbg-notzj.c.cdnhwc2.com ping statistics ---
4 packets transmitted, 4 received, 0% packet loss, time 3004ms
rtt min/avg/max/mdev = 2.092/2.119/2.165/0.063 ms
