创建仪表盘

通过仪表盘可将不同图表展示到同一个屏幕上,通过不同的仪表形式来展示资源的指标数据或日志数据,例如,折线图、数字图等,帮助用户全面、深入地掌握监控数据。

例如,可将重要资源的关键指标添加到仪表盘中,实时监控该指标数据。还可将不同资源的同一指标展示到同一个图形界面上对比。另外,对于例行运维需要查看的指标,可添加到仪表盘中,以便再次打开AOM时无需重新选择指标就可进行例行检查任务。

注意事项

  • 系统预置的仪表盘模板都保存在“系统内置”分组下,包含容器、云服务、原生中间件、应用。预置仪表盘不允许删除或调整分组,仪表盘模板不支持创建。
  • 系统预置的容器类型仪表盘需要在CCE集群下的“插件管理”中安装“kube-prometheus-stack”插件后,才能正常使用。
  • 系统预置的原生中间件类型仪表盘需要在UniAgent中创建中间件采集任务后,才能正常使用。
  • 1个区域中最多可创建1000个仪表盘分组。
  • 1个区域中最多可创建1000个仪表盘。
  • 1个仪表盘中最多可添加30个图表。
  • 1个折线图最多支持展示200条指标数据。
  • 1个数字图只能展示1个资源。

创建仪表盘

  1. 登录AOM 2.0控制台。
  2. 在左侧导航栏选择“仪表盘”。
  3. 在“仪表盘”字样后单击,新建仪表盘分组。
  4. 单击列表左上角的“创建仪表盘”。
  5. 在弹出的“新建仪表盘”对话框中,设置相关参数。

    表1 创建仪表盘

    参数名称

    说明

    仪表盘名称

    仪表盘的名称。最多可输入255个字符,不能包含特殊字符"$#%&'+;<=>?\

    企业项目

    所属的企业项目。

    • 如果在全局页面设置为“ALL”,此处请从下拉列表中选择企业项目。
    • 如果在全局页面已选择企业项目,则此处灰化不可选。

    绑定到应用

    选择CMDB中创建的应用绑定。

    说明:

    如果开启了“应用监控”功能,才会出现该配置项。开启“应用监控”功能的详细操作请参见菜单开关

    分组类型

    分组类型包含“已有分组”和“新建分组”两种类型。

    • 已有分组:从下拉列表中选择已有的仪表盘分组。
    • 新建分组:输入新的仪表盘分组名称。最多可输入255个字符,不能含包含特殊字符"$#%&'+;<=>?\

  6. 设置完成,单击“创建”。

添加图表至仪表盘

仪表盘创建完成后,即可为仪表盘添加可视化图表,具体的操作步骤如下:

  1. 在仪表盘列表中,搜索并选择待操作的仪表盘。
  2. 进入对应仪表盘页面,从下拉列表选择需要添加图表的Prometheus实例。
  3. 单击页面中的“添加图表”或单击页面右上角的为该仪表盘添加图表。仪表盘支持添加的图表请参见统计图表说明。数据可来源于指标数据、日志数据。请根据需要,选择合适的图表。

    表2 添加图表

    数据来源

    添加方式

    使用场景

    指标数据

    请参见添加指标图表

    监控业务层、应用层、Prometheus 中间件、Prometheus 运行环境、Prometheus 云服务、开源监控系统、Prometheus API/SDK接入和Prometheus 自定义插件接入的指标。

    日志数据

    请参见添加日志图表

    监控业务指标或其他日志指标,如基于ELB日志清洗出来的接口黄金指标(时延、吞吐和错误)。

    • 添加指标图表。参考表3设置相关参数,设置完成后单击“保存”。

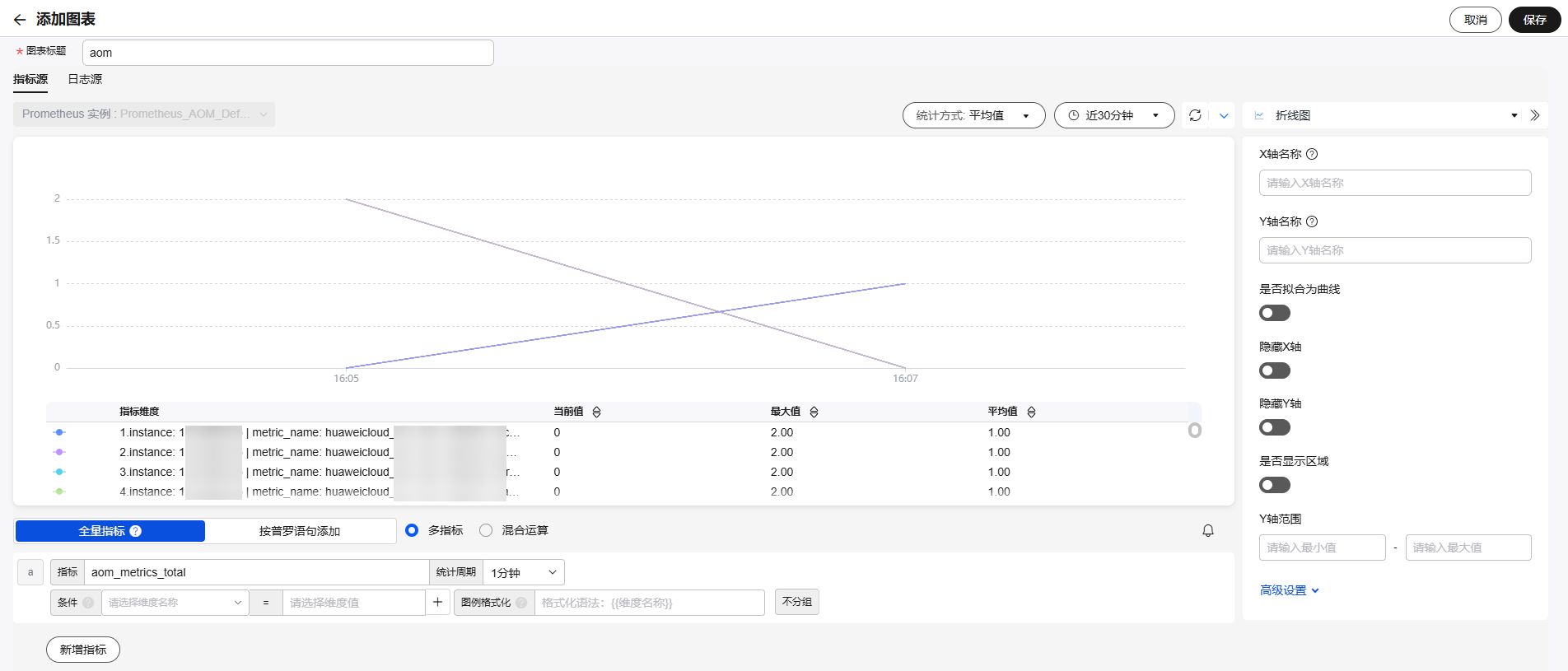

      图1 添加指标图表
      表3 添加指标图表

      参数名称

      说明

      图表标题

      图表的标题,用于区分不同的指标图表。

      最多可输入255个字符,不能包含特殊字符"$#%&'+;<=>?\

      数据来源

      单击“指标源”选择指标数据作为数据来源。

      图表类型

      指标图表可选择的图表类型,包括:折线图、数字图、TopN、表格、柱状图、数字折线图。

      指标列表

      按照需要添加指标数据。添加指标数据的方式有两种:

      • 全量指标:展示所有的指标数据,选择需要的指标。通过该方式选择指标时,仅支持英文展示和英文搜索。以全量指标方式添加指标数据时,最多支持添加100指标数据。
      • 按普罗语句添加:输入指标相关的普罗格式命令行,选择需要的指标。具体请参见普罗语句说明。以按普罗语句添加方式添加指标数据时,最多支持添加1条指标数据。

      单击“新增指标”,可多次添加指标数据,最多可添加100个指标的相关数据。

      说明:
      • 通过“全量指标”方式选择指标时,仅支持英文展示和英文搜索。
      • 条件:指标监控的维度。指标的条件为key:value键值对格式,可从下拉列表中直接选择。通过AND、OR两种关键词可为同一指标设置多个监控条件。
      • 分组条件:指标数据按指定字段分组聚合,对聚合的结果进行运算。包括:不分组、avg by、max by、min by、sum by。例如,将分组条件设置为:avg by clusterName,表示将指标按集群名称分组,然后将分组后的指标按平均值运算并展示在当前图表中。
      • 别名:用固定名称或变量展示时间序列名称。别名语法:以{{}}表示变量(维度名)。

        例如,{{hostname}} 将替换为标签主机名的标签值。(数字图,表格,数字折线图不支持别名)。

      图表配置

      在页面右侧单击图表类型后的向下箭头,从下拉列表中选择合适的图表类型,并设置图表的配置参数,例如X轴名称、Y轴名称及显示数值等,配置参数的说明具体请参见指标数据类图表

      统计方式

      指标数据按照所设置的统计方式进行聚合,包括:平均值、最小值、最大值、总计、样本个数。

      统计周期

      指标数据按照所设置的统计周期进行聚合。

      统计周期与统计时段相关联,选择的时段不同,统计周期的显示也会相应变化,具体说明请参见时间范围和统计周期的关系

      统计时段

      指标数据按照所设置的时间范围进行聚合。设置时间范围的方式包括:近30分钟、近1小时、近6小时、近1天、近1周、自定义时间段。

      刷新频率

      指标数据按照所设置的频率进行刷新。包括:手动刷新、30秒、1分钟、5分钟。

    • 添加日志图表。参考表4设置相关参数,设置完成后单击“保存”。
      图2 添加日志图表
      表4 添加日志图表

      参数名称

      说明

      图表标题

      图表的标题,用于区分不同的日志图表。

      最多可输入255个字符,不能包含特殊字符"$#%&'+;<=>?\

      数据来源

      单击“日志源”选择日志数据作为数据来源。

      日志组

      请从下拉列表中选择合适的日志组。

      如果下拉列表中的日志组名称都不可用,可单击“添加日志组”创建,具体请参见表6

      日志流

      请从下拉列表中选择合适的日志流。

      如果下拉列表中的日志流名称都不可用,可单击“添加日志流”创建,具体请参见表6

      图表配置

      1. 在结构化字段列表中选择需要的字段,在字段名称后单击
      2. 使用日志图表中默认设置的SQL语句,或根据需要在SQL语句查询区域输入相关的查询语句。
      3. 选择日志数据的统计时段,包括:近1分钟、近5分钟、近15分钟、近1小时、近6小时、近1天、近1周、自定义时间段。
      4. 单击“执行查询”,查询相关日志。
      5. 默认以日志图表中设置的图表类型可视化展示日志数据,可以根据需要操作切换图表类型。
        • 单击则以表格形式展示当前日志数据。
        • 单击则以柱状图形式展示当前日志数据。
        • 单击则以折线图形式展示当前日志数据。
        • 单击则以饼图形式展示当前日志数据。
        • 单击则以数字图形式展示当前日志数据。
        • 单击则以数字折线图形式展示当前日志数据。
        • 单击则以国级、省级等地图形式展示当前日志数据。
        • 在图表下方可设置图表的显示参数信息,详细说明请参见日志数据类图表

  4. 单击,则为仪表盘添加可视化图表成功。

更多仪表盘操作

仪表盘创建完成后,您还可以执行表5中的操作。

表5 相关操作

操作

说明

设置列表项

在仪表盘列表右上角单击,通过选中/取消选中各展示项前的复选框,自定义列表项的展示/隐藏。

收藏仪表盘

选择一个仪表盘,单击“操作”列的

移动仪表盘分组

  • 移动一个仪表盘分组:选择一个仪表盘,单击“操作”列的,选择“移动分组”。
  • 批量移动仪表盘分组:选中多个仪表盘前的复选框,在弹出框中选择“移动分组”可修改仪表盘分组。

删除仪表盘

  • 删除一个仪表盘:选择一个仪表盘,单击“操作”列的,选择“删除”。
  • 批量删除仪表盘:选中多个仪表盘前的复选框,在弹出框中选择“删除”可批量删除仪表盘。

修改仪表盘分组名称

  1. 在“仪表盘”列表,单击仪表盘名称。
  2. 进入对应仪表盘页面,在“仪表盘”页面左上角,单击仪表盘名称。
  3. 将光标移至待操作的仪表盘分组名称后,单击,选择“编辑”可修改分组名称。

删除仪表盘分组

删除仪表盘分组功能有两种入口方式:

入口一:

  1. 在“仪表盘”列表,单击仪表盘名称。
  2. 进入对应仪表盘页面,在“仪表盘”页面左上角,单击仪表盘名称。
  3. 将光标移至待操作的仪表盘分组名称后,单击 ,选择“删除”。
  4. 在弹出框中单击“确定”,删除仪表盘分组。

入口二:在仪表盘分组列表中,将光标移至需要删除的仪表盘分组名称后,单击,选择“删除”,在弹出框中单击“确定”,删除仪表盘分组。

删除仪表盘中的图表

  1. 选择待操作的仪表盘,在“仪表盘”页面右上角单击,将光标移至某个图表框右上角,单击,在下拉列表中选择“删除图表”。
  2. 单击,将已创建图表删除。

调整仪表盘中图表的位置

  1. 选择待操作的仪表盘,在“仪表盘”页面右上角单击,将光标移至待操作的图表框内,选中该图表,可将该图表移动至仪表盘内任意位置。
  2. 单击,调整当前图表布局。

全屏显示

选择待操作的仪表盘,在“仪表盘”页面右上角单击,可全屏显示仪表盘。

退出全屏显示

将光标移至屏幕上方,单击弹出的,或者单击,或者按键盘中的“Esc”可退出全屏模式。

手动刷新

选择待操作的仪表盘,在“仪表盘”页面右上角单击可手动刷新当前页面。

自动刷新

选择待操作的仪表盘,在“仪表盘”页面右上角单击后的下拉箭头,开启仪表盘自动刷新开关。

手动刷新单个图表

选择待操作的仪表盘,将光标移至某个图表框右上角,单击,在下拉列表中选择“刷新”,可手动刷新当前图表。

修改单个图表

  1. 选择待操作的仪表盘,将光标移至某一图表框右上角,单击,选择“编辑”,可修改图表数据,具体操作请参见添加图表至仪表盘
  2. 修改完成后,单击“确定”。
  3. 在“仪表盘”页面右上角单击,保存修改结果。

新增告警规则

  • 添加图表时,新增告警规则
    1. 单击页面中的“添加图表”或单击页面右上角的
    2. 选择指标后,在指标列表右上方单击,可为当前添加的所有指标新增告警规则。具体操作请参见创建指标告警规则
  • 修改图表时,新增告警规则
    1. 选择待操作的仪表盘,将光标移至某一图表框右上角,单击,选择“编辑”。
    2. 选择指标后,在指标列表右上方单击,可为当前添加的所有指标新增告警规则。具体操作请参见创建指标告警规则

全屏显示单个图表

选择待操作的仪表盘,将光标移至某一图表框右上角,单击,选择“全屏”,可全屏显示图表数据。

退出全屏显示单个图表

将光标移至屏幕上方,单击弹出的,或者单击,选择“退出全屏”,或者按键盘中的“Esc”可退出全屏模式。

轮播仪表盘

选择待操作的仪表盘,在“仪表盘”页面右上角单击。具体操作请参见设置全屏模式在线时长

仪表盘设置

选择待操作的仪表盘,在“仪表盘”页面右上角单击。具体操作请参见新增变量

查询时间设置

选择待操作的仪表盘,在“仪表盘”页面右上角单击前面的下拉框,在下拉框可选择“近30分钟”、“近1小时”、“近6小时”、“近一天”、“近一周”、“自定义时间段”。若选择“自定义时间段”,在弹出日历表中选择对应的时间段,时间可精确至秒数。单击“确定”后,可根据选择时间查询仪表盘中所有图表数据。

导出仪表盘

可将该仪表盘的指标图表数据以JSON格式导出,并保存到本地便于进一步分析。导出仪表盘功能有两种入口方式:

入口一:在仪表盘列表中,选择一个仪表盘,单击“操作”列的,选择“导出仪表盘”。

入口二:选择待操作的仪表盘,在“仪表盘”页面右上角单击,并选择“导出仪表盘”。

导入仪表盘

将本地存储的JSON格式仪表盘数据导入AOM,便于在AOM上可视化分析。导入仪表盘功能有两种入口方式:

入口一:在“仪表盘”页面,单击“导入仪表盘”。

入口二:在仪表盘分组列表中,将光标移至需要导入仪表盘的分组名称后,单击,选择“导入仪表盘”。

导入方法:

  1. 选择待导入的JSON格式仪表盘文件,上传或拖入“导入仪表盘”对话框的文本上传区域,然后单击“创建”。
  2. 在“新建仪表盘”对话框,依次设置仪表盘名称等信息,具体请参见表1
  3. 设置完成,单击“创建”。

导出监控报告

选择待操作的仪表盘,在“仪表盘”页面右上角单击,选择“导出折线图监控报告”,可将该指标的折线图表以CSV格式导出,以便进行本地存储及进一步分析。

表6 日志图表相关操作

操作

说明

创建日志组

  1. 输入日志组名称。日志组名称只支持输入英文、数字、中文、中划线、下划线及小数点,且不能以小数点、下划线开头或以小数点结尾。
  2. 设置日志存储时间。存储时间默认为7天,可设置为1~30天内的时间节点。超出存储时间的日志将会被自动删除,您可以按需将日志数据转储至OBS桶中长期存储。
  3. 单击“确定”完成创建。

创建日志流

  1. 输入日志流名称。日志流名称只支持输入英文、数字、中文、中划线、下划线及小数点,且不能以小数点、下划线开头或以小数点结尾。
  2. 单击“确定”完成创建。
