智慧路灯设备SDK与平台通信（Java）

概述

本文基于Java代码演示设备通过MQTTS/MQTT协议接入华为云物联网平台，通过平台接口实现南向“数据上报”、“命令下发”的功能，通过应用侧的示例代码接收北向服务端订阅的消息示例。以智慧路灯为例，设备将光照强度等信息上报到IoT平台，应用服务器再接收从平台推送来的设备数据。

前提条件

  • 确保开发环境为JDK 1.8及以上版本。
  • 已安装IntelliJ IDEA开发工具。如未安装请访问IntelliJ IDEA官网下载并安装。

上传产品模型

产品模型是用来描述设备能力的文件，通过JSON的格式定义了设备的基本属性、上报数据和下发命令的消息格式。定义产品模型，即在物联网平台构建一款设备的抽象模型，使平台理解该款设备的功能。

操作步骤：

  1. 访问设备接入服务，单击“控制台”进入设备接入控制台。
  2. 选择左侧导航栏的“产品”，单击左侧“创建产品”。

    图1 产品-创建产品

  3. 在弹出的窗口中，根据实际情况自定义填写。

    图2 创建产品-MQTT

  4. 下载模型文件，该模型文件已开发完毕。详细开发过程指导请参考在线开发产品模型。
  5. 创建成功后，单击刚创建的产品，然后单击上传模型文件（无需解压，并且压缩包的名称不能有括号），上传刚下载的模型文件

    图3 上传产品模型-MQTT

创建设备

  1. 选择设备接入服务左侧导航栏的“设备 > 所有设备”，单击“注册设备”。

  2. 在弹出的窗口中，可以参考图中的内容填写（所属产品需要选择上述步骤创建的产品，密钥不填写，则由平台自动生成，这里是由平台自动生成）然后单击“确定”。

  3. 设备创建成功后，需要保存设备ID和密钥（后续设备连接的时候需要用到）。

导入代码样例

  1. 下载JAVA样例。
  2. 打开IDEA开发者工具，单击“ Import Project”。

  3. 选择步骤1中下载的样例，然后根据界面提示，单击“next”。

  4. 完成代码导入。

建立连接

设备或网关在接入物联网平台时首先需要和平台建立连接，从而将设备或网关与平台进行关联。开发者通过传入设备信息，将设备或网关连接到物联网平台。
  1. 在建立连接之前，先修改以下参数：
    1
2
3
4
5

    //IoT平台mqtt对接地址
static String serverIp = "iot-mqtts.cn-north-4.myhuaweicloud.com";
//注册设备时获得的deviceId,密钥（要替换为自己注册的设备ID与密钥）
static String deviceId = "yourDeviceID"; //device_id, 在创建设备时获得
static String secret = "yourSecret";     //secret，在创建设备时获得
    • serverIp为物联网平台设备接入MQTT协议的地址，详细获取方式请参考资源获取。
    • device_id和secret为设备ID和密钥，在成功创建设备后获取。
  2. 完成上述信息的修改后，运行程序，在平台可以看到设备显示在线。

属性上报

属性上报是指设备主动向平台上报自己的属性（该示例代码已实现自动定时上报功能，可参考下一节在iot平台查看设备上报的数据内容）。

1
2

//上报json数据，注意serviceId要与产品模型中的定义对应
String jsonMsg = "{\"services\":[{\"service_id\":\"BasicData\",\"properties\":{\"luminance\":32},\"eventTime\":null}]}";
  • 消息体jsonMsg组装格式为JSON，其中service_id要与产品模型中的定义对应，properties是设备的属性；
  • luminance表示路灯亮度；
  • event_time为可选项，为设备采集数据UTC时间，不填写默认使用系统时间。

设备或网关成功连接到物联网平台后，即可调用MqttAsyncClient的publish(String topic,MqttMessage message)方法向平台上报设备属性值。

查看上报数据

运行main方法成功启动后，即可在设备详情页面查看上报的设备属性数据。详细接口信息请参考设备属性上报。

如果在“设备详情”页面没有最新上报数据，请修改产品模型中服务和属性的内容，确保设备上报的服务/属性和产品模型中的服务/属性一致（如果不一致，则历史数据中看不到设备上报的数据），或者进入“产品 > 模型定义”页面，删除所有服务。

命令下发

  1. 在控制台界面单击左侧菜单栏的“API检索和调试”。

  2. 找到“设备命令”一栏，下发的参数请参考图片内容（跟产品模型中保持一致），然后单击“调试”按钮即可发送命令。

    • service_id表示服务ID，例如：BasicData。
    • command_name表示命令名称，例如：lightControl。
    • paras表示下发参数，例如：{"switch":"ON"}。

    设备侧可查看已收到命令（示例代码已实现接收命令topic的订阅）。

通过云端获取设备上报的数据

本文以AMQP为例，获取设备上报到云端的数据。

  1. 单击这里获取Java AMQP接入示例。
  2. 登录管理控制台，选择“规则 > 数据转发”，创建数据转发规则。

    图4 数据转发-创建规则

  3. 设置转发数据, 填入参数，创建规则。

    参数名

    参数说明

    规则名称

    创建的规则名称，可自定义。

    规则描述

    对该规则的描述。

    数据来源

    选择“设备属性”

    触发事件

    设备属性上报

    资源空间

    选择所有资源空间

  4. 设置转发目标（注意：需要单击“预置服务接入凭证”按钮，获取下载文件）。

    参数名

    参数说明

    转发目标

    AMQP推送消息队列

    接入凭证

    单击“预置服务接入凭证”，保存下载的文件（包含access_key和access_code

    消息队列

    DefaultQueue

  5. 单击启动规则。

  6. 修改步骤1获取的AMQP代码样例中的参数。

    • yourAccessKey：连接凭证接入键值，参考步骤4获取。
    • yourAccessCode：连接凭证接入码，参考步骤4获取

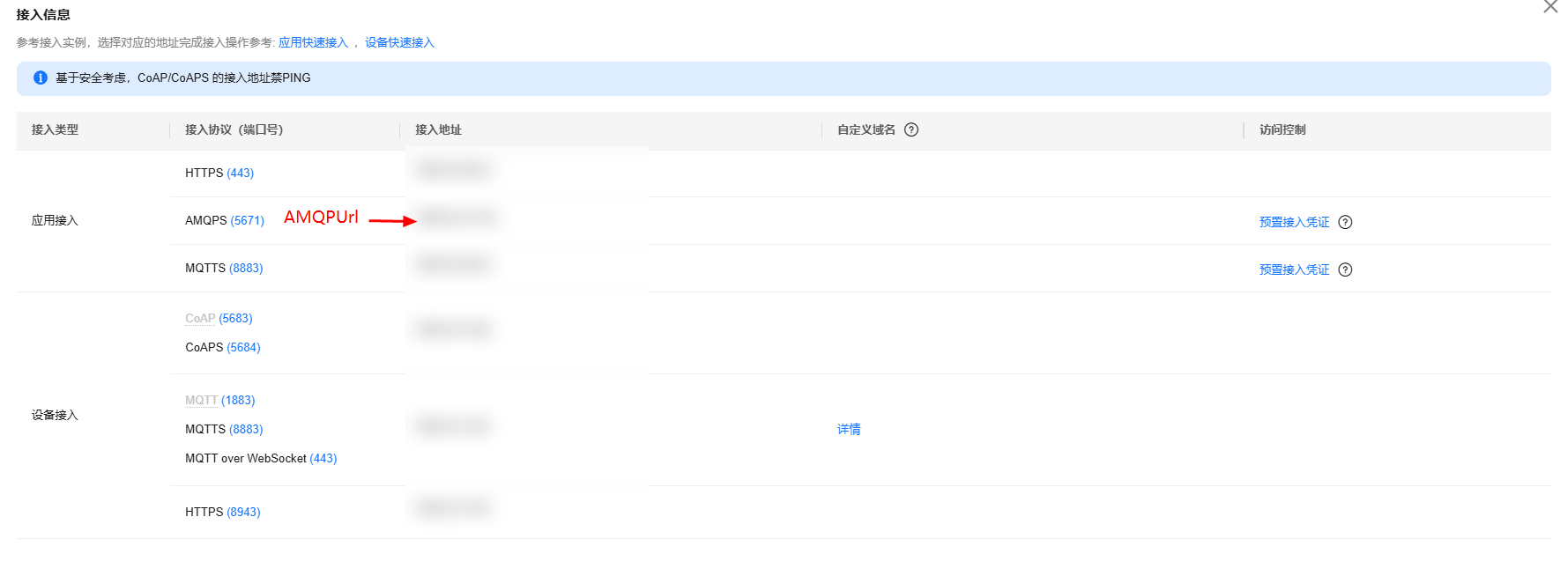

    • yourAMQPUrl：amqp域名，请前往控制台-总览页面-平台接入地址获取，如下图：

    • yourQueue：队列名，使用默认队列DefaultQueue。

  7. AMQP数据成功接收。

更多

更详细开发指导请参考设备侧SDK接入或更多其他语言的demo接入。
