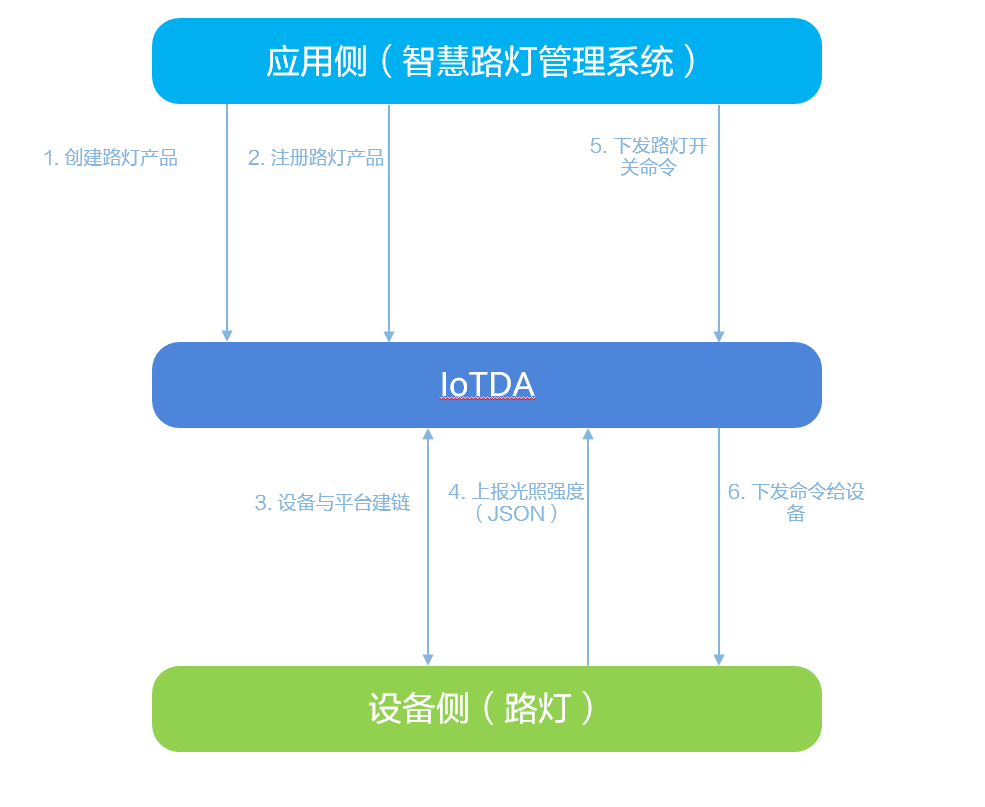

MQTT.fx模拟智慧路灯与平台通信

视频指导

通过MQTT.fx模拟智慧路灯连接平台

使用MQTT.fx工具激活在物联网平台上注册的设备。

下载MQTT.fx（默认是64位操作系统，如果是32位操作系统，单击此处下载MQTT.fx），安装MQTT.fx工具。
进入设备详情页面，找到“MQTT连接参数”，单击“查看”，查看其中的clientId、username、password和hostname。

图1 设备-设备详情

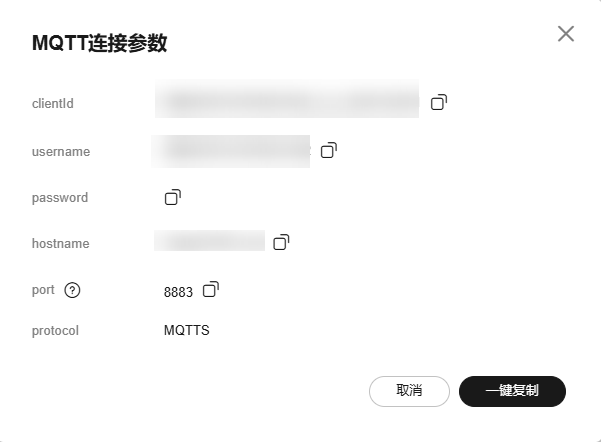

图2 设备-设备详情-MQTT连接参数
打开MQTT.fx软件，单击设置图标。

图3 MQTT.fx设置

单击“User Credentials”，参考下表配置鉴权参数。

图4 配置鉴权参数

表1 参数说明
参数名称	说明
Broker Address	即hostname，请参考2中获取。此接入地址为域名信息。不能通过域名接入的设备，通过在cmd命令框中执行“ping 域名”获取IP地址，用IP地址接入平台。由于IP地址不固定，您需要将IP地址做成可配置项。
Broker Port	8883，本次快速入门实践采用8883安全连接port。
Cliend ID	设备cliendID，请参考2中获取。
User Name	即设备ID，请参考2中获取。
Password	加密后的设备密钥，请参考2中获取。

单击“SSL/TLS”，然后单击“Enable SSL/TLS”，“Protocol”推荐选择“TLSv1.2”。选择“CA certificate file”，前往证书资源下载您对应Region和实例版本的证书文件，将证书文件的完整本地路径填入栏目中。最后单击“Apply”，再单击“Cancel”退出配置界面。

图5 配置SSL/TLS参数
单击“Connect”，看到MQTT.fx界面右上角圆圈转为绿色，即说明设备模拟器鉴权连接成功。设备连接成功后，在物联网平台可以看到设备处于在线状态。

图6 设备模拟器连接成功

图7 设备在线

光照强度数据上报

使用MQTT.fx工具向物联网平台上报光照强度数据。设备若通过MQTT通道上报数据，需要发给指定的topic，上报消息的topic格式为：$oc/devices/{device_id}/sys/properties/report，其中对于一机一密设备，使用deviceId接入时需填写为设备注册成功后返回的deviceId值。

填写接口地址，此处以$oc/devices/{device_id}/sys/properties/report为例。

图8 填写接口地址

在工具中间的空白处填写上报的数据后，单击“Publish”。

表2 设备服务数据列表
字段名	必选/可选	类型	参数描述
services	必选	List<ServiceProperty>	设备服务数据列表（具体结构参考下表ServiceProperty定义表）

表3 ServiceProperty定义表
字段名	必选/可选	类型	参数描述
service_id	必选	String	设备服务的ID。
properties	必选	Object	设备服务的属性列表，具体字段在设备关联的产品模型中定义。
eventTime	可选	String	设备采集数据UTC时间（格式：yyyyMMddTHHmmssZ），如：20161219T114920Z。设备上报数据不带该参数或参数格式错误时，则数据上报时间以平台时间为准。

请求示例如下：

{
    "services": [{
            "service_id": "BasicData",
            "properties": {
                "luminance": 30
        }
      }
   ]
}

可以在设备详情页中查看设备是否成功上报数据。如下图，显示光照强度luminance已更新为30。

图9 查看上报数据-MQTT

远程下发开灯命令

在管理控制台下发开灯命令，远程控制智慧路灯。

选择“设备 > 所有设备”，找到新建的设备，单击“详情”进入设备详情页面。
单击“云端下发”页签，单击“命令下发”，选择命令为LightControl: Switch，value为ON，下发开灯命令。

图10 命令下发-同步命令下发

图11 命令下发-LightControl

MQTT协议设备仅支持同步命令下发，NB-IoT设备仅支持异步命令下发。
MQTT.fx模拟器中选择“Subscribe”，输入命令下发Topic，订阅后则可以查看到下发的命令参数。命令下发Topic格式为：$oc/devices/{device_id}/sys/commands/#。如下图所示，MQTT.fx模拟器成功收到command_name为Switch的命令，value为ON。

图12 查看下发的命令参数

如果Console界面提示命令请求超时，是因为下发的同步命令需要设备侧及时回报响应消息，而MQTT.fx并无自动上报命令响应消息的功能。命令响应内容请参考平台命令下发。
