使用DLI Flink作业实时同步Kafka数据至DWS集群

本实践演示通过数据湖探索服务 DLI Flink作业（以Flink 1.15版本为例）将分布式消息服务 Kafka的消费数据实时同步至DWS数据仓库，实现Kafka实时入库到DWS的过程。演示过程包括实时写入和更新已有数据的场景。

图1 Kafka实时入库DWS

本实践预计时长90分钟，实践用到的云服务包括虚拟私有云 VPC及子网、弹性负载均衡 ELB、弹性云服务器 ECS、对象存储服务 OBS、分布式消息服务 Kafka、数据湖探索 DLI和数据仓库服务 DWS，基本流程如下：

  1. 准备工作：注册账号，准备网络等。
  2. 步骤一：创建Kafka实例：购买分布式消息服务Kafka版，并准备Kafka数据。
  3. 步骤二：创建绑定ELB的DWS集群和目标表：购买DWS集群并绑定EIP。
  4. 步骤三：创建DLI弹性资源池及队列：创建DLI弹性资源池，并为资源池添加队列。
  5. 步骤四：创建Kafka和DWS的增强型跨源连接：用于连接Kafka和DWS。
  6. 步骤五：准备DWS对接Flink工具dws-connector-flink：使用该插件，提高MySQL入库DWS的性能。
  7. 步骤六：创建并编辑DLI Flink作业：创建Flink SQL作业，配置SQL代码。
  8. 步骤七：通过Kafka客户端生产和修改消息：完成数据实时入仓。

场景描述

假设数据源Kafka的样例数据是一个用户信息表，如表1所示， 包含 id，name，age三个字段。其中id是唯一且固定的字段，多个业务系统会共用，业务上一般不需要修改，仅修改姓名name，年龄age。

首先，通过Kafka生产以下三组数据，通过DLI Flink作业完成数据同步到数据仓库服务 DWS。接着，需要修改id为2和3的用户为新的jim和tom，再通过DLI Flink作业完成数据的更新并同步到DWS。

表1 样例数据

id

name

age

1

lily

16

2

lucy > jim

17

3

lilei > tom

15

约束限制

  • 确保VPC、ECS、OBS、Kafka、DLI和DWS服务在同一个区域内，例如中国-香港。
  • 确保Kafka、DLI、DWS网络互通。本实践将Kafka和DWS创建在同一个区域和虚拟私有云下，同时在Kafka和DWS的安全组中放通了DLI的队列所在网段，确保网络互通。
  • 为确保DLI到DWS的连接链路稳定，请创建完DWS集群后为集群绑定ELB服务。

准备工作

  • 已注册华为账号并开通华为云，且在使用DWS 前检查账号状态，账号不能处于欠费或冻结状态。
  • 已创建虚拟私有云和子网，参见创建虚拟私有云和子网。

步骤一：创建Kafka实例

  1. 登录Kafka管理控制台购买页面。
  2. 关键参数如下表说明，其他参数项如表中未说明，默认即可：

    表2 kafka实例参数

    参数项

    参数值

    计费模式

    按需计费

    区域

    中国-香港

    可用区

    可用区1（如遇售罄，选择其他可用区）

    套餐规格

    入门规格

    虚拟私有云

    选择已创建的虚拟私有云，如果没有，则需要创建。

    安全组

    选择已创建的安全组，如果没有，则需要创建。

    其他参数

    保持默认

  3. 单击“确认订单”，核对无误，单击“提交”。等待创建成功。
  4. 创建成功后，在Kafka实例列表中，单击创建好的Kafka实例名称，进入基本信息页面。
  5. 左侧选择“Topic管理”，单击“创建Topic”。

    Topic名称设置为“topic-demo”，其他可保持默认。

    图2 创建Topic

  6. 单击“确定”，在Topic列表中可以看到topic-demo已创建成功。
  7. 左侧导航栏选择“消费组管理”，单击“创建消费组”。
  8. 消费组名称输入“kafka01”，单击“确定”。

步骤二：创建绑定ELB的DWS集群和目标表

  1. 创建独享型弹性负载均衡服务ELB，网络类型选择IPv4私网即可，区域、VPC选择与Kafka实例保持一致，本实践为“中国-香港”。
  2. 创建集群，为DWS绑定弹性负载均衡 ELB，同时为确保网络连通，DWS集群的区域、VPC选择与Kafka实例保持一致，本实践为“中国-香港”，虚拟私有云与上面创建Kafka的虚拟私有云保持一致。
  3. 在DWS控制台的“专属集群 > 集群列表”页面，单击指定集群所在行操作列的“登录”按钮。

    本实践以8.1.3.x版本为例，8.1.2及以前版本不支持此登录方式，可以gsql登录。

  4. 登录成功后，进入SQL编辑器。
  5. 复制如下SQL语句，在SQL窗口中，单击“执行SQL”，创建目标表user_dws。

    1
2
3
4
5
6

    CREATE TABLE user_dws (
id int,
name varchar(50),
age int,
PRIMARY KEY (id)
);

步骤三：创建DLI弹性资源池及队列

  1. 登录华为云DLI控制台。
  2. 左侧导航栏选择“资源管理 > 弹性资源池”，进入弹性资源池管理页面。
  3. 单击右上角“购买弹性资源池”，关键参数如下说明，其他参数项如表中未说明，默认即可。

    表3 弹性资源池

    参数项

    参数值

    计费模式

    按需计费

    区域

    中国-香港

    名称

    dli_dws

    规格

    基础版

    网段

    172.16.0.0/18，需选择与Kafka和DWS不在同一个网段。例如，如果Kafka和DWS在192.168.x.x网段，则DLI则选择172.16.x.x。

  4. 单击“立即购买”，单击“提交”。

    等待资源池创建成功，继续执行下一步。

  5. 在弹性资源池页面，单击创建好的资源池所在行右侧的“添加队列”，填写如下参数，其他参数项如表中未说明，默认即可。

    表4 添加队列

    参数项

    参数值

    名称

    dli_dws

    类型

    通用队列

  6. 单击“下一步”，单击“确定”。队列创建成功。

步骤四：创建Kafka和DWS的增强型跨源连接

  1. 更新DLI的委托权限。

    1. 回到DLI管理控制台，左侧选择“全局配置 > 服务授权”。
    2. 勾选“DLI UserInfo Agency Access”、“DLI Datasource Connections Agency Access”、“DLI Notification Agency Access”。
    3. 单击“更新委托权限”。单击“确定”。

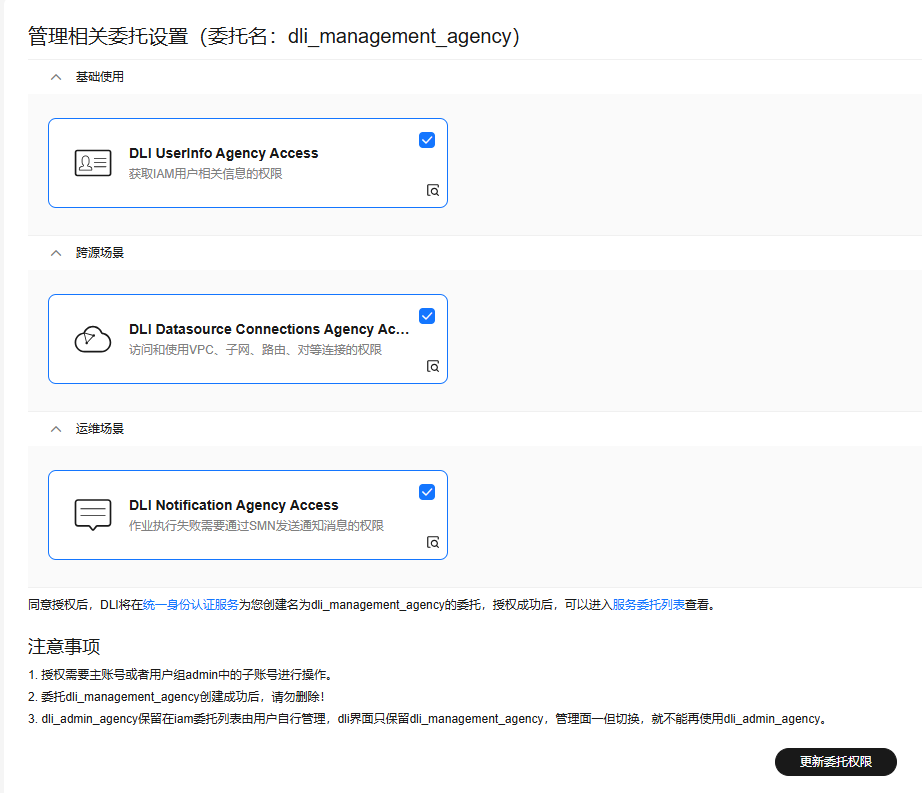

    图3 更新DLI委托权限

  2. 放通Kafka的安全组，允许DLI队列所在的网段可以访问Kafka。

    1. 回到Kafka控制台，单击Kafka实例名称进入基本信息。查看“连接信息”的“内网连接地址”，并记录下此地址，以备后续步骤使用。

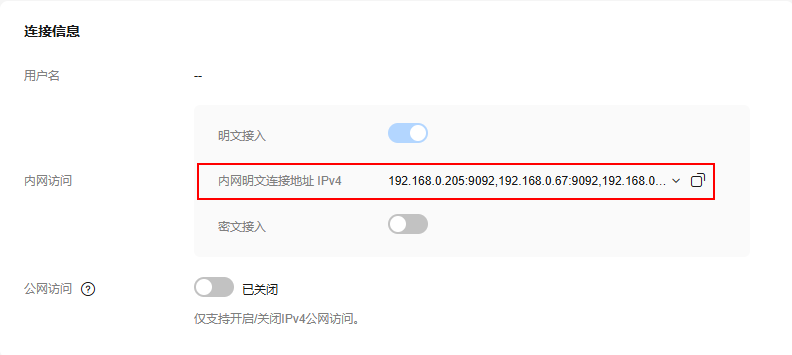

      图4 kafka内网连接地址
    2. 单击网络的安全组名称。

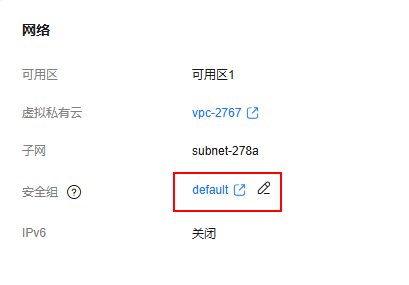

      图5 kafka安全组
    3. 选择“入方向规则 > 添加规则”，如下图，添加DLI队列的网段地址，本实践为172.16.0.0/18，实际请与步骤三：创建DLI弹性资源池及队列的时候填入的网段保持一致。
      图6 kafka安全组添加规则
    4. 单击“确定”。

  3. 回到DLI管理控制台，单击左侧的“跨源管理”，选择“增强型跨源”，单击“创建”。
  4. 填写如下参数，其他参数项如表中未说明，默认即可。

    表5 DLI到Kafka的连接

    参数项

    参数值

    连接名称

    dli_kafka

    弹性资源池

    选择上面创建的DLI队列名称dli_dws。

    虚拟私有云

    选择Kafka所在的虚拟私有云。

    子网

    选择Kafka所在的子网。

    其他参数

    保持默认。
    图7 创建连接

  5. 单击“确定”。等待Kafka连接创建成功。

    如果增强型跨源连接创建时，没有选择弹性资源池，也可以在跨源连接创建成功后，手动绑定弹性资源池：

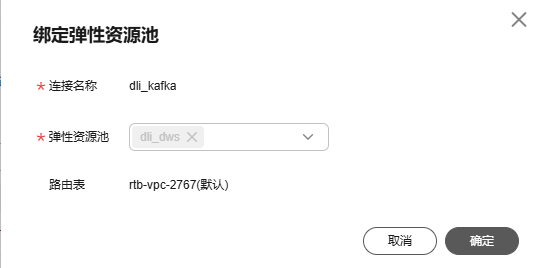

    1. 选择跨源连接所在行右侧的“更多 > 绑定弹性资源池”。
    2. 选择相应的弹性资源池，单击“确定”。

  6. 左侧导航栏选择“资源管理 > 队列管理”，选择dli_dws所在行操作列的“更多 > 测试地址连通性”。
  7. 在地址栏中，输入2.a获取的Kafka实例的内网IP和端口（Kafka的地址有三个，输入一个即可）。

    图8 测试kafka连通性

  8. 单击“测试”，验证DLI连通Kafka成功。
  9. 如果连通性测试失败，请参见以下步骤操作。

    确保RDS的安全组已放开DLI弹性资源池所在网段，确保已更新委托。

    1. 在DLI的“跨源管理”页面，在刚创建的跨源连接名称右侧的“操作”列，选择“更多 > 解绑弹性资源池”。
    2. 将原有的弹性资源池去勾选，单击“确定”。
    3. 重新在右侧的“操作”列，选择“更多 > 绑定弹性资源池”。
    4. 将上面创建的弹性资源池dli_dws勾选上，单击“确定”。
    5. 等待约2分钟，再重新进行连接测试即可。
    6. 如果仍连接失败，请参见创建跨源成功但测试网络连通性失败怎么办逐一排查。

  10. 进入到DWS管理控制台，左侧导航栏单击“专属集群 > 集群列表”，单击集群名称进入DWS集群详情。
  11. 如下图，记录下DWS集群的内网域名、端口和弹性负载均衡地址，以备后面步骤需要。

    图9 内网域名和ELB地址

  12. 单击安全组名称。

    图10 DWS安全组

  13. 选择“入方向规则 > 添加规则”，如下图，添加DLI队列的网段地址，本实践为172.16.0.0/18，实际请与步骤三：创建DLI弹性资源池及队列的时候填入的网段保持一致。

    图11 DWS安全组添加规则

  14. 单击“确定”。
  15. 再切换到DLI控制台，左侧选择“资源管理 > 队列管理”，选择dli_dws所在行操作列的“更多 > 测试地址连通性”。
  16. 在地址栏中，输入11获取的DWS集群的弹性负载均衡IP和端口。

    图12 测试DWS连通

  17. 单击“测试”，验证DLI连通DWS成功。

步骤五：准备DWS对接Flink工具dws-connector-flink

dws-connector-flink是一款基于DWS JDBC接口实现对接Flink的一个工具。在配置DLI作业阶段，将该工具及依赖放入Flink类加载目录，提升Flink作业入库DWS的能力。

  1. 浏览器访问https://mvnrepository.com/artifact/com.huaweicloud.dws。

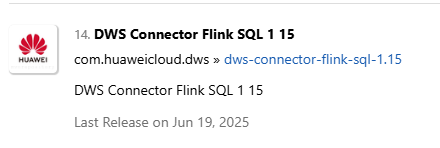

  2. 在软件列表中选择Flink相应版本号1.15，本实践选择DWS Connector Flink SQL 1 15。

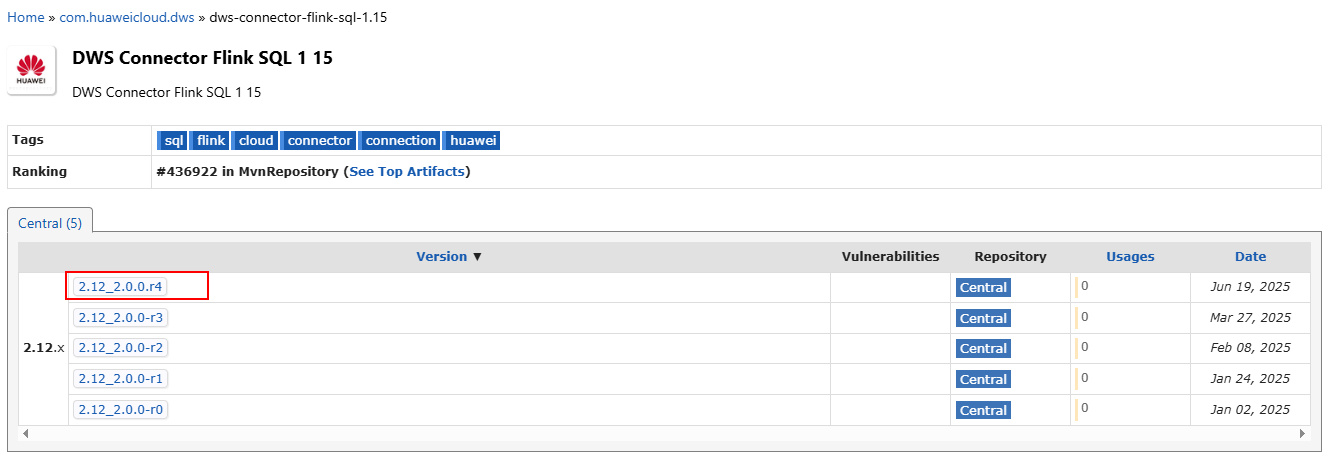

  3. 选择最新分支，实际请以官网发布的新分支为准。

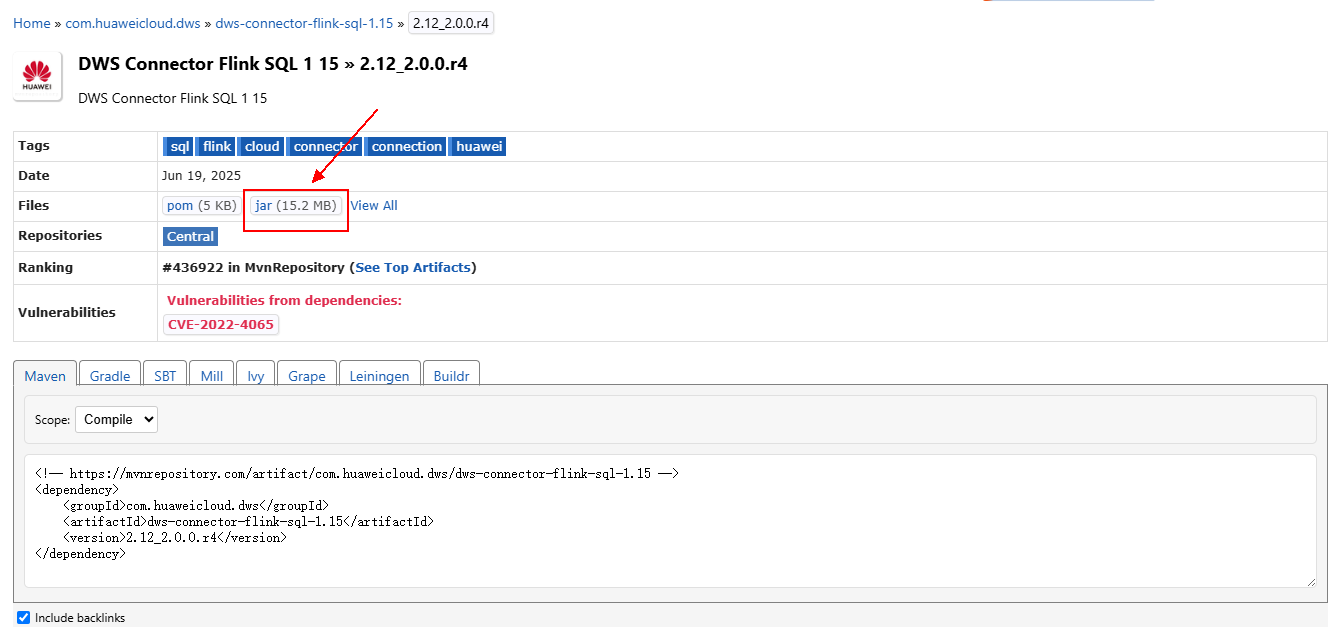

  4. 单击jar图标下载即可。

  5. 创建OBS桶，本实践桶名设置为obs-flink-dws，并将此文件dws-connector-flink-sql-1.15-2.12_2.0.0.r4.jar上传到OBS桶下，注意桶也保持与DLI在一个区域下，本实践为“中国-香港”。

步骤六：创建并编辑DLI Flink作业

  1. 创建OBS委托策略。

    1. 鼠标悬浮在控制台右上角的账户名称上，单击“统一身份认证”。
    2. 左侧选择“委托”，单击右上角“创建委托”。
      • 委托名称：dli_ac_obs。
      • 委托类型：云服务。
      • 云服务：数据湖探索 DLI。
      • 持续时间：永久。

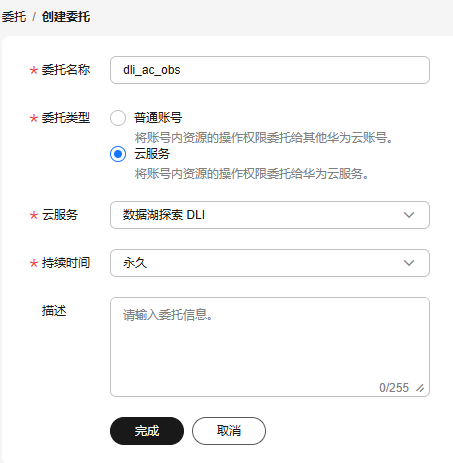

      图13 创建OBS委托策略

    3. 单击“完成”，单击“立即授权”。
    4. 进入授权页面，单击“新建策略”。
    5. 配置策略信息。输入策略名称，本例：dli_ac_obs，选择“JSON视图”。
    6. 在策略内容中粘贴自定义策略。“OBS桶名”替换为实际的桶名。
       {
    "Version": "1.1",
    "Statement": [
        {
            "Effect": "Allow",
            "Action": [
                "obs:object:GetObject",
                "obs:object:DeleteObjectVersion",
                "obs:bucket:GetBucketLocation",
                "obs:bucket:GetLifecycleConfiguration",
                "obs:object:AbortMultipartUpload",
                "obs:object:DeleteObject",
                "obs:bucket:GetBucketLogging",
                "obs:bucket:HeadBucket",
                "obs:object:PutObject",
                "obs:object:GetObjectVersionAcl",
                "obs:bucket:GetBucketAcl",
                "obs:bucket:GetBucketVersioning",
                "obs:bucket:GetBucketStoragePolicy",
                "obs:bucket:ListBucketMultipartUploads",
                "obs:object:ListMultipartUploadParts",
                "obs:bucket:ListBucketVersions",
                "obs:bucket:ListBucket",
                "obs:object:GetObjectVersion",
                "obs:object:GetObjectAcl",
                "obs:bucket:GetBucketPolicy",
                "obs:bucket:GetBucketStorage"
            ],
            "Resource": [
                "OBS:*:*:object:*",
                "OBS:*:*:bucket:OBS桶名"
            ]
        },
        {
            "Effect": "Allow",
            "Action": [
                "obs:bucket:ListAllMyBuckets"
            ]
        }
    ]
}
    7. 新建策略完成后，单击“下一步”，返回委托授权页面。
    8. 选择上面创建的自定义策略。
    9. 单击“下一步”，选择委托的授权范围，选择“全局服务资源”。
    10. 单击“确定”，完成授权。

      授权后需等待15-30分钟才可生效。

  2. 回到DLI管理控制台，左侧选择“作业管理 > Flink作业”，单击右上角“创建作业”。
  3. 类型选择“Flink OpenSource SQL”，名称填写kafka-dws。

    图14 创建作业

  4. 单击“确定”。系统自动进入到作业的编辑页面。
  5. 在页面右侧填写如下参数，其他参数项如表中未说明，默认即可。

    表6 flink作业参数

    参数项

    参数值

    所属队列

    dli_dws

    Flink版本

    1.15

    UDF Jar

    选择步骤五：准备DWS对接Flink工具dws-connector-flink的OBS桶中的jar文件。

    委托

    选择1创建的委托。

    OBS桶

    选择步骤五：准备DWS对接Flink工具dws-connector-flink的桶。

    开启Checkpoint

    勾选

    其他参数

    保持默认

  6. 将以下符合Flink要求的SQL代码复制到左侧的SQL代码窗。

    其中“Kafka实例内网IP地址和端口”参见2.a获取，“DWS内网域名”由11获取。

    以下是Flink SQL作业代码中常见的参数解释：

    • connector：用于指定表的数据源的连接器类型，Kafka数据源指定为kafka，DWS可指定为dws，更多取值可参见Connector列表。
    • write.mode：入库方式，支持auto，copy_merge，copy_upsert，upsert，update，copy_update，copy_auto等。
    • autoFlushBatchSize：指定在自动刷新前要缓冲的记录数。当缓冲的记录数达到这个值时，Flink会将数据批量写入目标系统，例如5000行后再写入Sink目标端。在Flink SQL中，Sink（中文常译为"接收器"或"输出端"）是指数据流处理管道中的最终输出目的地，负责将处理后的数据写入外部存储系统或发送给下游应用。
    • autoFlushMaxInterval：指定自动刷新的最大时间间隔。即使缓冲的记录数未达到autoFlushBatchSize，超过这个时间间隔后也会触发刷新。
    • key-by-before-sink：指定是否在数据写入Sink目标端前按主键分组。这可以确保相同主键的记录被连续写入，对于某些需要主键有序的系统（如某些数据库）很有用。该参数旨在解决多并发写入的场景下且write.mode为upsert时，如果多个子任务中写入Sink的一批数据具有不止一条相同的主键，并且主键相同的这些数据先后顺序不一致，就会导致两个子任务在向DWS根据主键获取行锁时发生互锁的问题。
     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31

    CREATE TABLE user_kafka (
  id string,
  name string,
  age int
) WITH (
  'connector' = 'kafka',
  'topic' = 'topic-demo',
  'properties.bootstrap.servers' = 'Kafka实例内网IP地址和端口',
  'properties.group.id' = 'kafka01',
  'scan.startup.mode' = 'latest-offset',
  'format' = 'json'
);

CREATE TABLE user_dws (
  id string,
  name string,
  age int,
  PRIMARY KEY (id) NOT ENFORCED
) WITH (
  'connector' = 'dws',
  'url' = 'jdbc:postgresql://DWS内网域名:8000/gaussdb',
  'tableName' = 'public.user_dws',
  'username' = 'dbadmin',
  'password' = '数据库用户dbadmin密码'
  'writeMode' = 'auto',
  'autoFlushBatchSize'='50000',
  'autoFlushMaxInterval'='5s',
  'key-by-before-sink'='true'
);

INSERT INTO user_dws select * from user_kafka;    --将处理结果写入Sink

  7. 单击“格式化”，再单击“保存”。

    请务必先单击“格式化”将SQL代码进行格式化处理，否则可能会因为代码复制和粘贴操作过程中引入新的空字符，而导致作业执行失败。

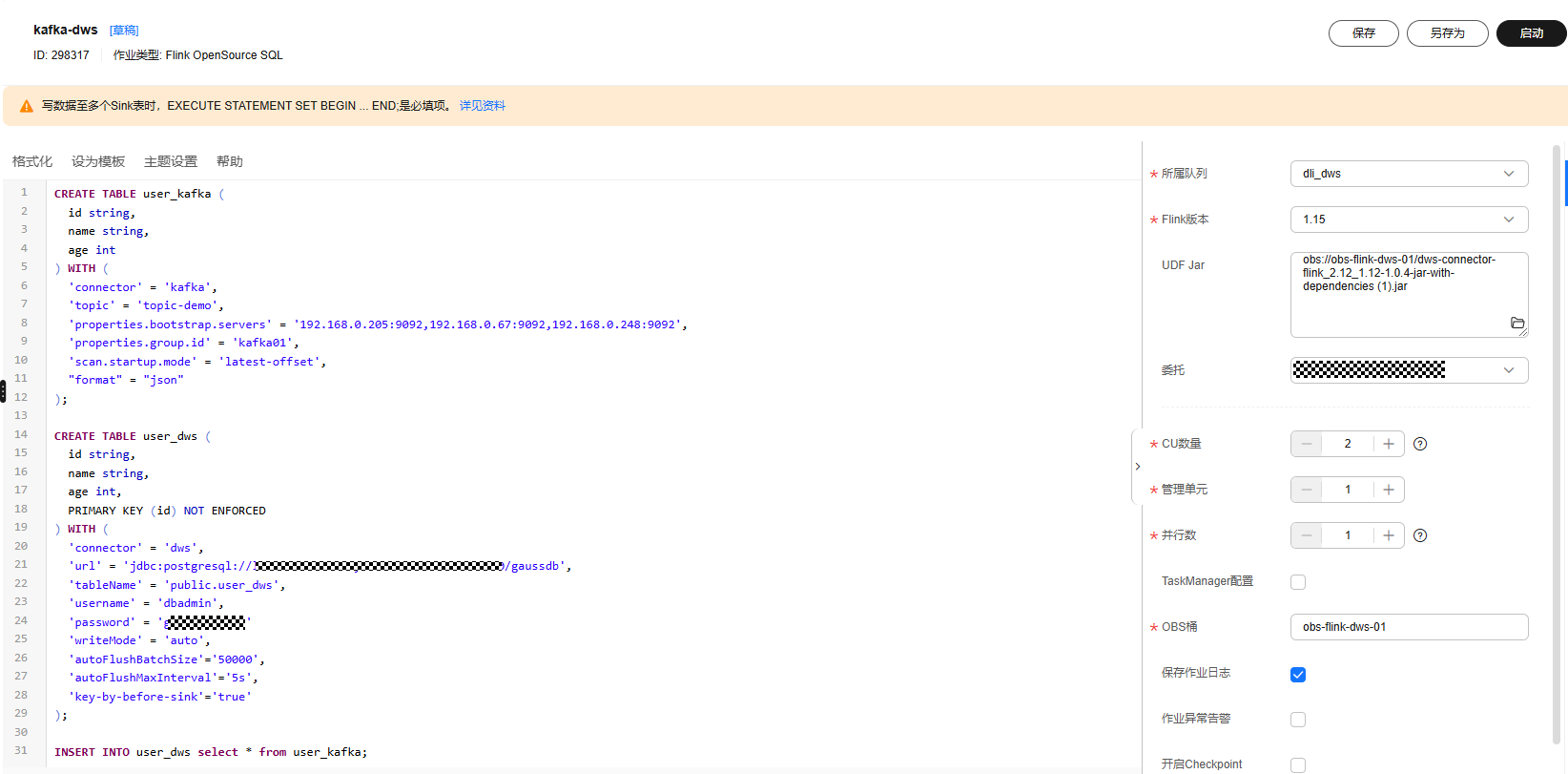

    图15 作业的SQL语句

  8. 回到DLI控制台首页，左侧选择“作业管理 > Flink作业”。
  9. 单击作业名称kafka-dws右侧的“启动”，单击“立即启动”。

    等待约1分钟，再刷新页面，状态在“运行中”表示作业成功运行。

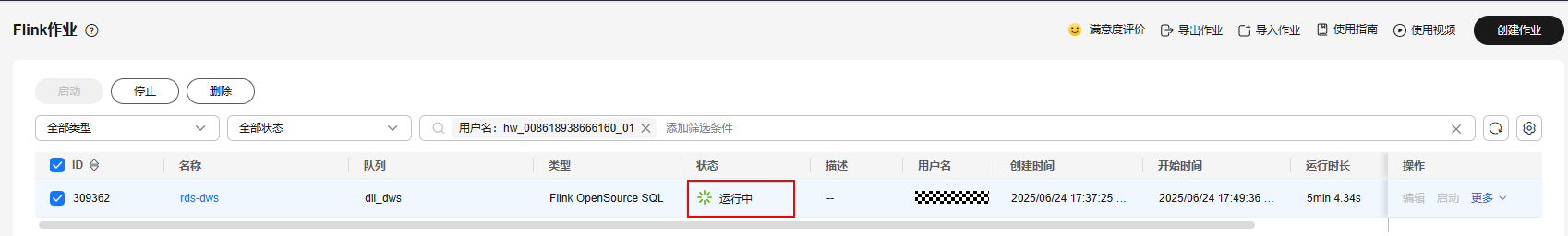

    图16 作业运行状态

步骤七：通过Kafka客户端生产和修改消息

  1. 参见ECS文档创建一台ECS，具体创建步骤此处不再赘述。创建时，确保ECS的区域、虚拟私有云保持与Kafka一致。
  2. 安装JDK。

    1. 登录ECS，进入到/usr/local，下载JDK包。
      1
2

      cd /usr/local
wget https://download.oracle.com/java/17/latest/jdk-17_linux-x64_bin.tar.gz
    2. 解压下载好的JDK包。
      1

      tar -zxvf jdk-17_linux-x64_bin.tar.gz
    3. 执行以下命令进入/etc/profile文件。
      1

      vim /etc/profile
    4. 按i进入编辑模式，将以下内容增加到/etc/profile文件的末尾。
      1
2
3
4
5

      export JAVA_HOME=/usr/local/jdk-17.0.7  #jdk安装目录
export JRE_HOME=${JAVA_HOME}/jre
export CLASSPATH=.:${JAVA_HOME}/lib:${JRE_HOME}/lib:${JAVA_HOME}/test:${JAVA_HOME}/lib/gsjdbc4.jar:${JAVA_HOME}/lib/dt.jar:${JAVA_HOME}/lib/tools.jar:$CLASSPATH
export JAVA_PATH=${JAVA_HOME}/bin:${JRE_HOME}/bin
export PATH=$PATH:${JAVA_PATH}

    5. 按ESC，输入:wq!按回车，保存退出。
    6. 执行命令，使环境变量生效。
      1

      source /etc/profile
    7. 执行以下命令，提示如下信息表示jdk安装成功。
      1

      java -version

  3. 安装Kafka客户端。

    1. 进入/opt目录，执行以下命令获取Kafka客户端软件包。
      1
2

      cd /opt
wget https://archive.apache.org/dist/kafka/2.7.2/kafka_2.12-2.7.2.tgz
    2. 解压下载好的软件包。
      1

      tar -zxf kafka_2.12-2.7.2.tgz
    3. 进入到Kafka客户端目录。
      1

      cd /opt/kafka_2.12-2.7.2/bin

  4. 执行以下命令连接Kafka。其中 {连接地址}为Kafka的内网连接地址，参见2.a获取，topic为5创建的Kafka的topic名称。

    1

    ./kafka-console-producer.sh --broker-list {连接地址} --topic {Topic名称}

    本实践示例如下：

    ./kafka-console-producer.sh --broker-list 192.168.0.136:9092,192.168.0.214:9092,192.168.0.217:9092 --topic topic-demo

    如上图出现>符号，无其他报错，表示连接成功。

  5. 在已连接kafka的客户端窗口下，根据场景描述规划的数据，复制以下内容（注意一次复制一行），按回车发送，进行生产消息。

    1
2
3

    {"id":"1","name":"lily","age":"16"}
{"id":"2","name":"lucy","age":"17"}
{"id":"3","name":"lilei","age":"15"}

  6. 回到DWS控制台，左侧选择“专属集群 > 集群列表”，单击DWS集群右侧“登录”，进入SQL页面。
  7. 执行以下SQL语句，确认数据实时入库成功。

    1

    SELECT * FROM user_dws ORDER BY id;

  1. 继续回到ECS中连接Kafka的客户端窗口，复制以下内容（注意一次复制一行），按回车发送，进行生产消息。

    1
2

    {"id":"2","name":"jim","age":"17"}
{"id":"3","name":"tom","age":"15"}

  2. 回到DWS已打开的SQL窗口，执行以下SQL语句，发现id为2和3的姓名已修改为jim和tom。

    符合场景描述预期，本实践结束。
    1

    SELECT * FROM user_dws ORDER BY id;
