如何转换磁盘MBR分区为GPT分区？

操作场景

MBR分区支持的云硬盘最大容量为2 TiB，GPT分区支持的最大云硬盘容量为18 EiB，因此当云硬盘容量大于2 TiB或目前小于等于2 TiB但后续可能会扩容至2TiB以上时，请在初始化云硬盘时，分区格式选择GPT分区。

对于已选择MBR分区格式的云硬盘，如果希望将其扩容至2 TiB以上，需要先将分区格式从MBR转换为GPT后，再进行扩容。本文为您介绍如何将Windows和Linux系统ECS的数据盘从MBR分区转换为GPT分区。

转换MBR分区为GPT分区（Windows系统ECS）

本文以Windows Server 2016操作系统ECS、数据盘“磁盘 1”为例进行介绍，若您实际环境采用其他版本的操作系统，请参考对应操作系统官网帮助中心。

• Windows系统ECS转换分区格式过程中，磁盘数据不可用，如果您正在运行的业务依赖于该磁盘的数据，可能会出现问题。

  建议您转换前先停止业务，待分区格式转换完成并恢复磁盘数据后再继续进行。

• 转换分区格式过程中，磁盘上所有数据会被清除，请您提前备份磁盘上的所有数据。

1. 备份磁盘数据。
   • 方式一：创建云硬盘快照或者创建云硬盘备份。


     通过该方式备份数据可能会产生计费，详细内容，请参见云硬盘快照计费说明或云备份计费说明。

   • 方式二：将原云硬盘数据手动拷贝至ECS的其他盘上。
2. 远程登录ECS。

   详细操作，请参见Windows ECS登录方式概述。

3. 在云服务器桌面，右键单击左下方的开始图标，然后单击“磁盘管理”。
4. 在“磁盘管理”页面，找到待转换分区的数据盘（以磁盘 1为例）。
   图1 磁盘管理

5. 右键单击一个简单卷，在弹出菜单中选择“删除卷”。
   图2 删除卷



   如果删除卷失败，可能是您的ECS内仍有程序访问该磁盘的数据或信息。建议您重启ECS后，再次执行删除卷。

   重启ECS会影响业务运行，请选择合适的时间进行。

6. 单击“是”，完成删除卷。
7. 右键单击磁盘 1周边的空白区，在弹出菜单中选择“转换成GPT磁盘”。
   图3 转换成GPT磁盘

8. 右键单击磁盘的未分配区域，选择“新建简单卷”。
   图4 新建简单卷

9. 在“新建简单卷向导”对话框中，单击“下一步”，然后根据向导完成操作。

   详细操作，请参见初始化windows数据盘中的“新建简单卷”步骤。

10. 查看新建的简单卷信息，单击“完成”，关闭“新建简单卷向导”。

    分区格式转换完成后，“磁盘管理”中“磁盘 1”的状态如下图所示。

    图5 新磁盘状态

11. （可选）恢复磁盘数据。

    如果您已备份原数据盘的数据，分区转换完成后，可以恢复数据至原数据盘，并确认数据无误后再使用。

    您可以根据数据备份方式，选择对应的数据恢复方案：

    • 快照或云硬盘备份方式：
      1. 通过快照或云硬盘备份创建一块新的云硬盘。

         具体操作，请参见使用快照创建云硬盘和使用云硬盘备份创建新云硬盘。

      2. 将新的云硬盘挂载至ECS。

         具体操作，请参见为ECS挂载磁盘。

      3. 将数据拷贝至已完成分区转换的原数据盘。


      不可利用快照或云硬盘备份直接恢复数据至已转换为GPT分区的磁盘中，避免回滚至MBR分区。

      恢复数据后建议删除备份数据，避免持续计费。

    • 拷贝数据方式：

      手动拷贝数据至原数据盘。

转换数据盘MBR分区为GPT分区（Linux系统ECS）

本文以Huawei Cloud EulerOS 2.0操作系统ECS、数据盘/dev/vdb为例进行介绍，若您实际环境采用其他版本的操作系统，请参考对应操作系统官网帮助中心。

通常情况下，Linux系统ECS在转换分区格式过程中，磁盘原有分区数据不会丢失。对于数据盘未进行过分区的Linux ECS，不需要进行分区转换操作，强制操作可能导致ECS启动失败或数据丢失。

为了避免因误操作导致数据丢失或异常，请您务必提前备份磁盘上的所有数据。

1. 备份磁盘数据。
   您可以选择以下方式备份磁盘数据：

   • 方式一：创建云硬盘快照。
   • 方式二：创建云硬盘备份。
2. 远程登录ECS。

   详细操作，请参见Linux ECS登录方式概述。

3. 执行以下命令，查看磁盘分区情况。

   fdisk -lu

   • 磁盘已分区，执行步骤4。

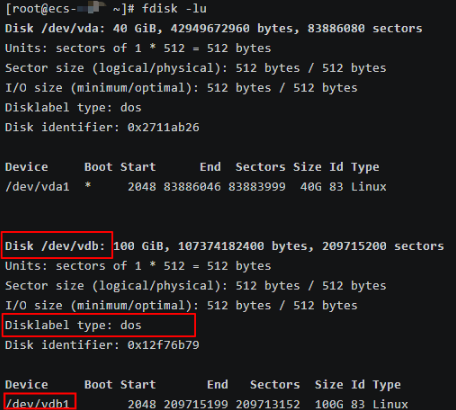

     图6 磁盘分区


     如图所示，该实例有2块磁盘，系统盘/dev/vda和数据盘/dev/vdb，以数据盘/dev/vdb为例进行介绍。

     • 磁盘的设备名称：/dev/vdb
     • 磁盘的分区类型：Disklabel type值为dos表示MBR分区。
     • 磁盘分区：/dev/vdb1


       不同操作系统的显示略有不同。如果没有Disklabel type字段，可通过System字段判断。System值为Linux表示MBR分区，值为GPT表示GPT分区。较低版本的fdisk可能不能正常显示GPT分区表。您可以通过gdisk -l /dev/vdb命令查看分区类型。

   • 磁盘未分区，不支持转换进行分区转换，结束操作。

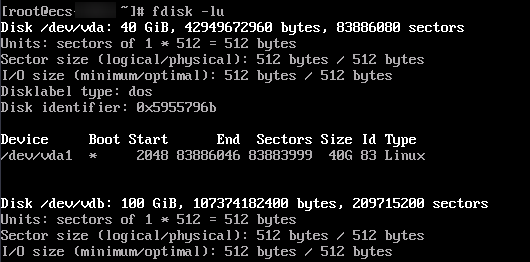

     如下图所示，数据盘未分区，不支持转换分区。

     图7 磁盘未分区示例

4. 执行以下命令，检查磁盘数据的保存位置。

   df -h

   • 数据保存在分区中，执行步骤5。

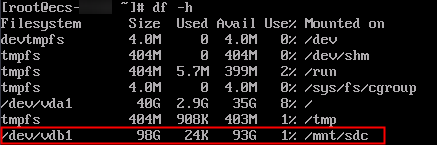

     图8 检查磁盘使用情况

   • 数据未保存在分区中，不建议进行分区转换，结束操作。

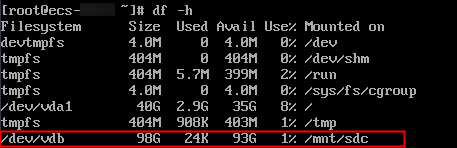

     如下图所示，数据未保存在分区，而直接保存在数据盘，不建议进行分区转换操作，否则可能导致ECS启动失败或数据丢失。

     图9 数据未保存在分区中示例


   如果执行df -h命令时发现磁盘数据存储位置出现问题，请参见常见问题进行解决。

5. 执行以下命令，安装gdisk工具。
   • Huawei Cloud EulerOS 2.0版本、CentOS 6及以上版本运行以下命令。

     type sgdisk || yum install -y gdisk

   • Debian 8及以上版本、Ubuntu14及以上版本运行以下命令。

     type sgdisk || apt-get install -y gdisk

6. 执行以下命令，将MBR分区转换为GPT分区。


   sgdisk只能对设备（例如/dev/vdb）进行操作，不能对分区（例如/dev/vdb1）进行操作，否则可能会损坏文件系统。

   以磁盘设备名称/dev/vdb为例，执行如下命令：

   sgdisk -g /dev/vdb

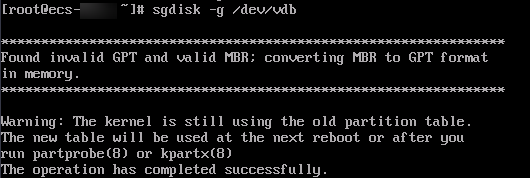

   图10 转换成功


   如果执行sgdisk命令时出现报错提示信息，请参见常见问题进行解决。

7. 执行以下命令，查看分区转换结果。

   以磁盘设备名称/dev/vdb为例，执行如下命令：

   fdisk -lu /dev/vdb

   如下图所示，当Disklabel type值为gpt时，表示已转换为GPT分区，分区转换成功。

   图11 转换分区成功



   不同操作系统的显示略有不同。如果没有Disklabel type字段，可通过System字段判断。System值为GPT表示为GPT分区。

常见问题

• 问题1：

  执行转换分区sgdisk -g命令时，提示如下信息。

  图12 报错信息1


  这是由于磁盘尾部剩余空间不足33个扇区，没有足够的空间用于MBR转换为GPT。

  解决方案：

  1. 扩容云硬盘的容量，详细操作，请参见扩容云硬盘。
  2. 扩容云硬盘后，再次执行转换分区格式。
• 问题2：
  执行转换分区sgdisk -g命令时，提示如下信息。

  图13 报错信息2


  这是由于磁盘头部剩余空间不足以容纳GPT分区表所需的头部信息。这通常是因为数据或分区位于磁盘非常靠前的位置，没有足够的空间来放置GPT的分区表结构。

  解决方案：

  1. 备份磁盘数据。
     • 方式一：创建云硬盘快照或者创建云硬盘备份。


       通过该方式备份数据可能会产生计费，详细内容，请参见云硬盘快照计费说明或云备份计费说明。

     • 方式二：将原云硬盘数据手动拷贝至ECS的其他盘上。
  2. 新增一个磁盘并挂载至ECS，详细操作，请参见为ECS新增磁盘和为ECS挂载磁盘。
  3. 将旧磁盘的数据复制到新磁盘。
  4. 卸载并删除旧磁盘，详细操作，请参见在线卸载磁盘和删除云硬盘。
• 问题3：

  执行转换分区sgdisk -g命令时，提示如下信息。

  图14 报错信息3


  这是由于数据盘未分区的情况下，进行了MBR到GPT的分区转换。该场景下，转换分区操作会导致ECS启动失败或数据丢失。

  解决方案：

  通过步骤1中备份的数据进行数据恢复。

  数据恢复的详细步骤，请参见使用快照回滚数据至云硬盘或使用云硬盘备份恢复数据。

• 问题4：
  若数据未保存在磁盘分区中或磁盘分区有问题，则无法进行分区转换。包含如下两种情况：

  • 数据直接保存在数据盘根目录，无法直接进行分区转换操作，否则可能导致ECS启动失败或数据丢失。
    图15 数据未保存在分区中示例


    解决方案：

    直接扩容数据盘。详细步骤，请参见Linux系统扩容数据盘时，如何扩展未分区磁盘文件系统。

    扩容完成后，不需要再进行分区转换操作，强制操作可能导致ECS启动失败或数据丢失。

  • 数据盘格式化文件系统后再进行分区，导致存在两个相同的UUID。

    执行lsblk -f查看磁盘分区层级结果，出现类似如下图所示情况，数据盘sda以及磁盘分区sda1均挂载了文件系统，并存在两个相同的UUID。

    该情况下无法直接进行分区转换操作，否则可能导致ECS启动失败或数据丢失。

    图16 磁盘分区层级结构示例


    解决方案：

    1. 参考步骤1备份数据。
    2. 重新格式化数据盘文件系统
    3. 格式化文件系统后，使用备份数据进行恢复。

       数据恢复的详细步骤，请参见使用快照回滚数据至云硬盘或使用云硬盘备份恢复数据。

    上述操作完成后，不需要再进行分区转换操作，强制操作可能导致ECS启动失败或数据丢失。
