使用CFW跨账号防护VPC资源

应用场景

多个账号的资源防护，例如，企业中不同部门使用不同的账号，但多部门之间需要共用云防火墙的防护策略。

本文介绍使用CFW防护A账号的VPC后，如何将其它账号的VPC资源加入防护。

方案介绍

A账号已配置VPC边界防护并运行一段时间，此时需要将B账号、C账号的VPC资源加入防护的方案为：

A账号将企业路由器共享至B账号、C账号，使用B账号、C账号在企业路由器中添加连接，在A账号的企业路由器中接受连接，并添加关联和传播，在B账号、C账号的VPC中添加路由，则完成防护接入，此时云防火墙中的防护策略将同步防护B账号、C账号下的VPC资源。

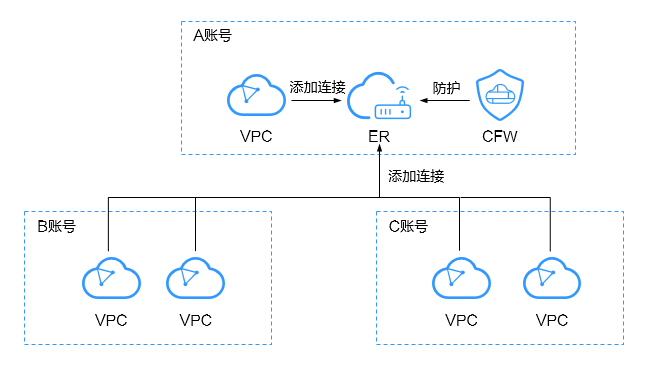

图1 跨账号防护方案

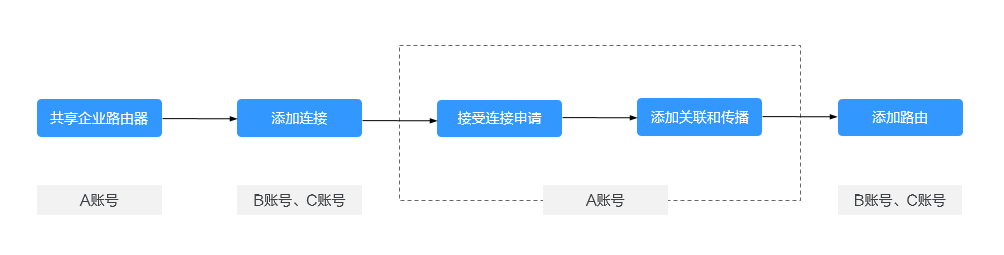

图2 操作步骤

资源和成本规划

如何将其它账号下的VPC资源加入防护

A账号中已经开启VPC边界防护（操作方式请参见通过配置CFW防护规则实现两个VPC间流量防护），并运行一段时间，此时将B账号、C账号的VPC资源加入防护的操作如下：

1. 在A账号中将企业路由器共享至B账号、C账号，共享步骤请参见创建共享。
2. 使用B账号、C账号在企业路由器中添加连接，具体操作请参见企业路由器中添加VPC连接。


   • 每个VPC需要添加1个连接。
   • 下文资源举例：B账号下的1个VPC资源名为VPC1，连接为VPC_B；C账号下的1个VPC资源名为VPC2，连接为VPC_C。

3. 使用A账号配置路由表。
   1. 接受B账号、C账号的连接申请，具体操作请参见接受连接创建申请。
   2. 添加关联。

      单击企业路由器名称，并选择“路由表”页签，在路由表设置页面，选择关联路由表(er-RT1)，单击“关联”页签，单击“创建关联”。



      如何识别关联路由表：关联路由表用于将流量从VPC传输到云防火墙，即当前配置如下：

      • 关联页签（多条关联的连接）：
        • 连接类型：虚拟私有云（VPC）
        • 连接：A账号下多个VPC的连接。
      • 路由页签的关键参数：
        • 连接类型：云防火墙（CFW）
        • 下一跳：防火墙连接（cfw-er-auto-attach）

      此处以添加B账号的VPC资源为例，如需添加多个（例如3个）VPC资源，需要添加对应个数（例如3个）的关联。

      • 连接类型：选择“虚拟私有云（VPC）”。
      • 连接：选择B账号下的VPC连接，即VPC_B。


      此时关联路由表配置如下：

      • 关联页签（多条关联的连接+VPC_B）：
        • 连接类型：虚拟私有云（VPC）
        • 连接：A账号下多个VPC的连接、B账号下VPC的连接。
      • 路由页签的关键参数：
        • 连接类型：云防火墙（CFW）
        • 下一跳：防火墙连接（cfw-er-auto-attach）
   3. 添加传播。

      选择传播路由表（er-RT2），单击“传播”页签，单击“创建传播”。



      如何识别传播路由表：传播路由表用于将流量从云防火墙传输到VPC，即当前配置如下：

      • 关联页签的关键参数：
        • 连接类型：云防火墙（CFW）
        • 连接：防火墙连接（cfw-er-auto-attach）
      • 传播页签（多条传播的连接）：
        • 连接类型：虚拟私有云（VPC）
        • 连接：A账号下多个VPC的连接。

      此处以添加B账号的VPC资源为例，如需添加多个（例如3个）VPC资源，需要添加对应个数（例如3个）的传播。

      • 连接类型：选择“虚拟私有云（VPC）”。
      • 连接：选择B账号下的VPC连接，即VPC_B。


      此时传播路由表配置如下：

      • 关联页签的关键参数：
        • 连接类型：云防火墙（CFW）
        • 连接：防火墙连接（cfw-er-auto-attach）
      • 传播页签（多条传播的连接+VPC_B）：
        • 连接类型：虚拟私有云（VPC）
        • 连接：A账号下多个VPC的连接、B账号下VPC的连接。

4. 使用B账号、C账号，配置VPC的路由表。
   例如需要防护VPC1和VPC2之间的流量，则此处将VPC1的路由指向VPC2，VPC2的路由指向VPC1。

   1. 返回至企业路由器服务页面，在左侧导航栏中，选择“网络 > 虚拟私有云 > 路由表”，进入“路由表”页面。
   2. 在“名称/ID”列，单击对应VPC的路由表名称，进入路由表“基本信息”页面。
   3. 单击“添加路由”，主要参数填写如下：
      • B账号的VPC1中添加路由：
        • 目的地址类型：选择“IP地址”。
        • 目的地址：填写VPC2的网段
        • 下一跳类型：企业路由器
      • C账号的VPC2中添加路由：
        • 目的地址类型：选择“IP地址”。
        • 目的地址：填写VPC1的网段
        • 下一跳类型：企业路由器

5. 配置防护策略。
   • 配置“防护规则”/“黑白名单”管控流量，详细介绍请参见访问控制策略概述。
   • 配置“攻击防御”检测和防护流量，详细介绍请参见攻击防御功能概述。


   接入同一个企业路由器的VPC资源，默认使用该企业路由器绑定的云防火墙下的防护策略。

6. 查看日志信息，详细介绍请参见防护日志概述。

相关文档

如果您需要跨账号防护EIP资源，请参见使用CFW跨账号防护EIP资源。
