配置CFW防护规则实现SNAT流量防护

本节介绍配置云防火墙防护规则实现SNAT流量防护的详细操作步骤。

步骤一：将VPC1和VPC-NAT接入企业路由器中

本步骤指导您如何将VPC1和VPC-NAT接入企业路由器。

添加VPC连接。

需要添加两条连接，“连接资源”分别选择VPC1和VPC-NAT。

操作步骤请参见企业路由器中添加VPC连接。

创建两个路由表。

在左侧导航栏中，单击左上方的，选择“网络 > 企业路由器”，单击“管理路由表”，进入“路由表”页面。

创建两个路由表，作为关联路由表和传播路由表分别用于连接需防护的VPC和连接防火墙。

在企业路由器详情页面中，单击“路由表”页签，进入路由表设置页面，单击“创建路由表”，并在弹出的创建路由表框中配置参数信息。

表1 创建路由表参数说明
参数名称	参数说明
名称	输入路由表的名称。命名规则如下：长度范围为1~64位。名称由中文、英文字母、数字、下划线（_）、中划线（-）、点（.）组成。
AS_Path选路策略	可选参数。不配置：表示路由在形成负载分担时，比较AS_Path属性，优选AS_Path长度较短的。AS_Path属性按矢量顺序记录了BGP路由从本地到目的地址所要经过的所有AS编号，AS_Path记录的AS编号越少，证明长度越短。忽略相同长度AS_Path：设置该参数后，路由在形成负载分担时不比较相同长度的AS_Path属性。AS_Path可防止自治系统AS之间发生BGP环路，开启“忽略相同长度AS_Path”选项，可能导致BGP环路。
标签	可选参数。您可以在创建路由表的时候为路由表绑定标签，标签用于标识云资源，可通过标签实现对云资源的分类和搜索。关于标签更详细的说明，请参见标签概述。
描述	可选参数。您可以根据需要在文本框中输入对该路由表的描述信息。

设置关联路由表。

设置关联功能，添加VPC1和VPC-NAT的连接：在路由表设置页面，选择关联路由表，单击“关联”页签，单击“创建关联”。
需要增加两条关联，“连接”分别选择VPC1和VPC-NAT的连接。

表2 创建关联参数说明

参数名称

参数说明

连接类型

选择连接类型：虚拟私有云（VPC）。

连接

在连接下拉列表中，选择VPC连接。

表2 创建关联参数说明
参数名称	参数说明
连接类型	选择连接类型：虚拟私有云（VPC）。
连接	在连接下拉列表中，选择VPC连接。

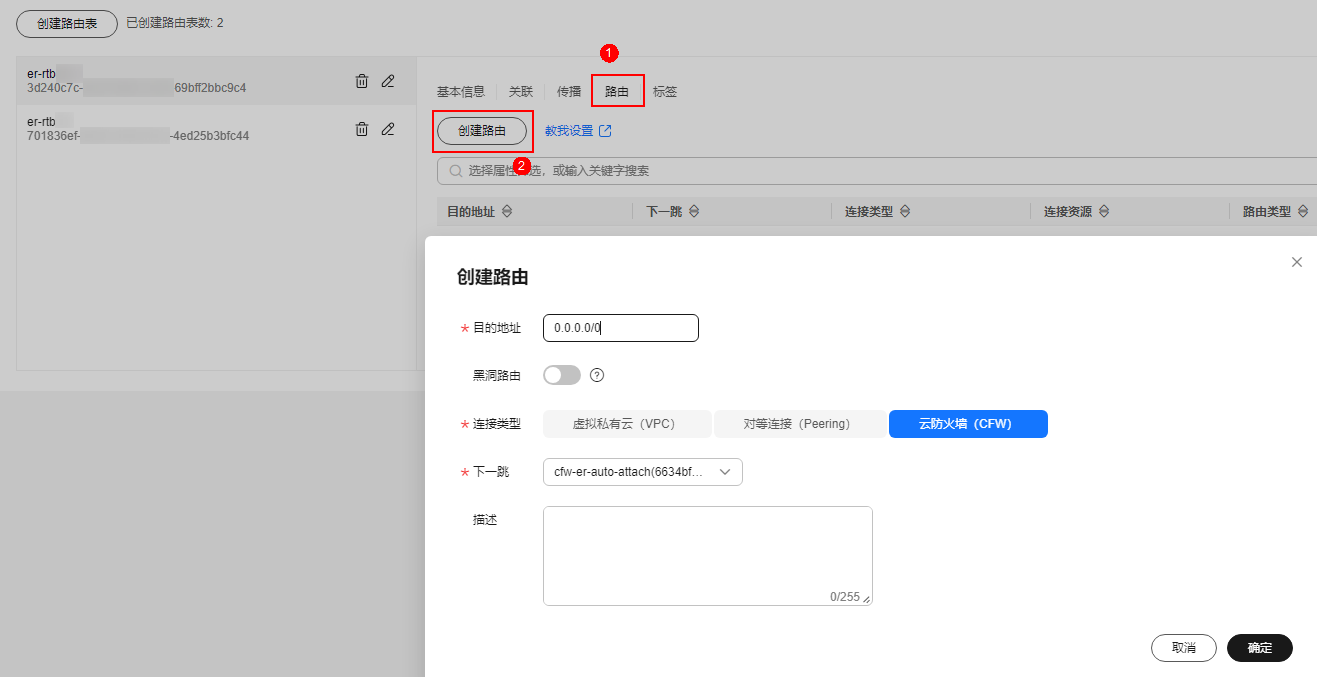

添加静态路由，指向防火墙：单击“路由”页签，单击“创建路由”。

图1 创建路由

表3 创建路由参数说明
参数名称	参数说明
目的地址	设置目的地址。 0.0.0.0/0：VPC的所有流量（IPv4）都会经过云防火墙防护。网段：该网段的流量会经过云防火墙防护。
黑洞路由	建议您保持关闭状态；开启后如果路由匹配上黑洞路由的目的地址，则该路由的报文会被丢弃。
连接类型	选择连接类型为：云防火墙（CFW）。
下一跳	在下拉列表中，选择自动生成的防火墙连接（cfw-er-auto-attach）。
描述	（可选）路由的描述信息。

设置传播路由表。

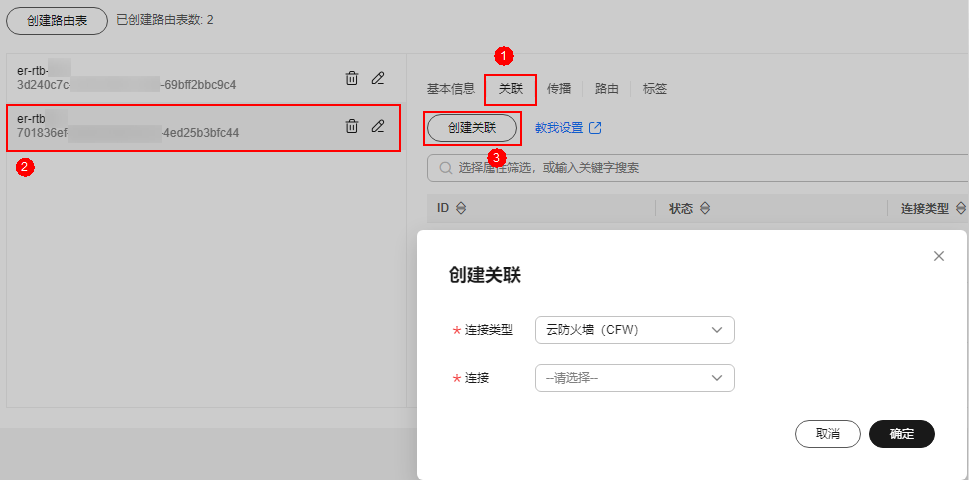

设置关联功能，添加防火墙的关联：在路由表设置页面，选择传播路由表，单击“关联”页签，单击“创建关联”。

图2 创建关联

表4 创建关联参数说明
参数名称	参数说明
连接类型	选择连接类型为：云防火墙（CFW）。
连接	在下拉列表中，选择自动生成的防火墙连接（cfw-er-auto-attach）。

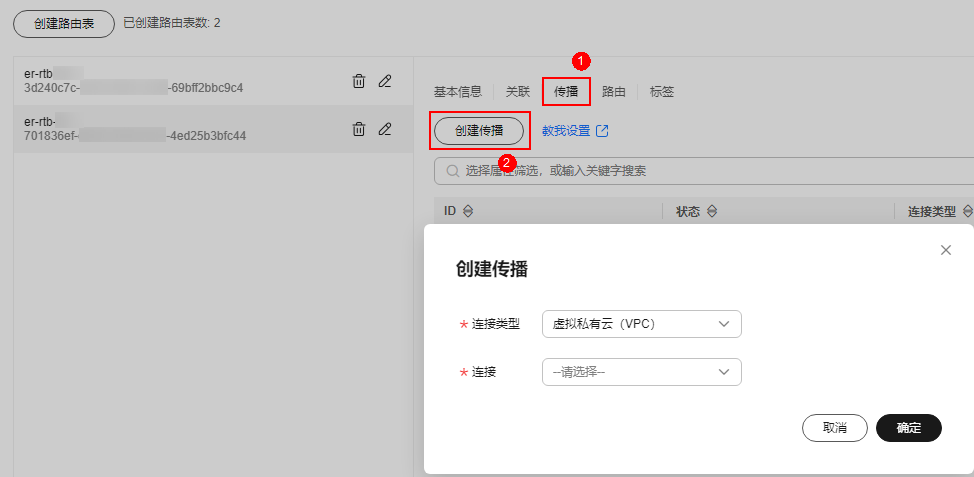

设置传播功能，添加VPC1的传播：单击“传播”页签，单击“创建传播”。
图3 创建传播

表5 创建传播参数说明

参数名称

参数说明

连接类型

选择连接类型：虚拟私有云（VPC）。

连接

在传播下拉列表中，选择VPC1的连接。

表5 创建传播参数说明
参数名称	参数说明
连接类型	选择连接类型：虚拟私有云（VPC）。
连接	在传播下拉列表中，选择VPC1的连接。

添加静态路由，指向VPC-NAT：单击“路由”页签，单击“创建路由”。

表6 创建路由参数说明
参数名称	参数说明
目的地址	设置目的地址，设置为：0.0.0.0/0。
黑洞路由	建议保持关闭状态；开启后如果路由匹配上黑洞路由的目的地址，则该路由的报文会被丢弃。
连接类型	选择连接类型：虚拟私有云（VPC）。
下一跳	在下拉列表中，选择VPC-NAT的连接。

步骤二：配置NAT网关

本步骤指导您如何配置NAT网关。

前提条件

已购买NAT网关：如果该网关对应的VPC未关联云资源（如云服务器），则可用于后续配置。
未购买NAT网关：需购买NAT网关，请参见购买公网NAT网关。关于NAT网关的收费，请参见计费说明。

VPC-NAT关联NAT网关后，在默认路由表中默认添加一条路由（目的地址：0.0.0.0/0，“下一跳类型”为NAT网关），这个路由会将到达VPC-NAT的流量转向NAT网关，这条路由需注意不能删除。

配置NAT网关

配置SNAT规则。

进入公网NAT网关列表页面。
单击公网NAT网关的名称，进入“基本信息”页面，切换至“SNAT规则”页签。

单击“添加SNAT规则”，并配置参数信息。

表7 添加SNAT规则
参数名称	参数说明
使用场景	SNAT规则使用的场景，选择“虚拟私有云”。
网段	选择“自定义”子网，使云服务器通过SNAT方式访问公网。自定义：自定义一个网段或者填写某个VPC的地址。支持配置0.0.0.0/0的地址段，在多段地址配置时更方便。可以配置32位主机地址，NAT网关只针对此地址起作用。
公网IP类型	选择“弹性公网IP”，此处用来提供互联网访问的公网IP。这里只能选择没有被绑定的弹性公网IP，或者被绑定在当前公网NAT网关中非“所有端口”类型DNAT规则上的弹性公网IP，或者被绑定到当前公网NAT网关中SNAT规则上的弹性公网IP。可选择多条EIP添加在SNAT规则中。一条SNAT规则最多添加20个EIP。SNAT规则使用多个EIP时，业务运行时会随机选取其中的一个。
监控	为SNAT连接数设置告警。可通过设置告警及时了解SNAT连接数运行状况，从而起到预警作用。
描述	SNAT规则信息描述。最大支持255个字符。

配置VPC-NAT的路由表。

进入路由表列表页面。
在“名称”列，单击NAT网关对应VPC的路由表名称，进入路由表“基本信息”页面。

单击“添加路由”，并配置参数信息。

表8 添加路由参数说明
参数	说明
目的地址类型	选择“IP地址”。
目的地址	目的地址网段，填写VPC1的IP地址。填写的网段不能与已有路由和VPC下子网网段冲突。
下一跳类型	在下拉列表中，选择类型“企业路由器”。
下一跳	选择下一跳资源。下拉列表中将展示您创建的企业路由器名称。
描述	路由的描述信息，非必填项。描述信息内容不能超过255个字符，且不能包含“<”和“>”。

步骤三：配置VPC1路由表

进入路由表列表页面。
在“名称”列，单击VPC1的路由表名称，进入路由表“基本信息”页面。

单击“添加路由”，并配置参数信息。

表9 添加路由参数说明
参数	说明
目的地址类型	选择“IP地址”。
目的地址	目的地址网段，设置为：0.0.0.0/0。
下一跳类型	在下拉列表中，选择类型“企业路由器”。
下一跳	选择下一跳资源。下拉列表中将展示您创建的企业路由器名称。
描述	路由的描述信息，非必填项。描述信息内容不能超过255个字符，且不能包含“<”和“>”。

（可选）步骤四：测试网络连通性

使用业务VPC下的测试机访问外网测试网络连通性，正常访问则证明NAT配置成功。

步骤五：开启VPC间防火墙防护

请参见开启VPC间防火墙。

（可选）步骤六：再次测试网络连通性

再次使用业务VPC下测试机进行网络连通性测试，查看防火墙流量日志中有响应记录，则证明防火墙引流成功。查询流量日志请参见流量日志。

步骤七：配置NAT防护规则

验证流量流通后，需配置防护规则，云防火墙才会实施放行/拦截操作。

登录云防火墙控制台。
单击管理控制台左上角的，选择区域。
（可选）切换防火墙实例：如果有多个防火墙实例，可以在页面左上角的下拉框中进行切换。
在左侧导航栏中，选择“访问控制 > 互联网边界防护规则”，进入互联网边界防护规则页面。
在“防护规则”页签中，选择“NAT规则”页签，单击“添加”按钮，在弹出的“添加防护规则”中，关键参数填写如下：
- 规则类型：NAT规则
- 方向：SNAT
- 源：选择“IP地址”，配置私网IP。
- 目的：选择“IP地址”（配置公网IP）或“域名/域名组”。
- 应用：Any
单击“确认”，完成防护规则配置。
