调用链服务功能介绍

调用链服务(NUWA Trace)是一款应用程序性能监控(APM)产品,提供服务拓扑、服务轨迹、轨迹洞察三大特性,以实现监控并管理服务的故障和性能,帮助业务实现全栈式性能监控和端到端全链路追踪诊断,让应用运维简单高效。

应用场景

  • 故障定位:在分布式、微服务化架构下,一次请求往往涉及到多个服务,这些服务有可能是多个团队负责的。一旦出问题,需要多个团队一起定位,问题处理效率非常低。
  • 性能分析:当用户反馈网站出现卡顿现象,很难快速发现问题瓶颈。用户终端到服务端的网络问题,服务端负载过高导致响应变慢,还是数据库压力过大?
  • 架构梳理:随着业务不断增长,业务逻辑变得逐渐复杂,很难从代码层面去梳理应用的依赖,以及被哪些外部调用所依赖。业务逻辑的梳理、架构的治理就变得更加困难。
  • 容量评估:如何对海量资源进行整体规划?“春晚红包”、“双11促销”的准备过程中,需要为每个应用准备多少台机器?

功能介绍

调用链服务的功能如表1所示。
表1 功能说明

功能

功能说明

概览

提供服务健康状况的关键指标展示,包括请求数、错误数、慢请求、慢SQL,快速发现系统问题。

调用链

提供多维查询调用链能力,并展示单个调用链详情、瀑布图及其调用链聚合能力。

服务监控

从微服务、节点维度对服务进行统计分析,接口指标、JVM监控、数据库、中间件监控、异常、错误、调用链等方面数据统计和查看。

服务拓扑

从节点维度对应用进行统计分析,包括上下游拓扑图、总体接口指标、JVM、主机、数据库、异常、错误、调用链等方面数据统计和查看。

性能剖析

提供线程粒度的CPU耗时和每类线程数量的统计,并且每5分钟记录一次线程的方法栈并聚合,可真实还原代码执行过程,帮助您快速定位线程问题。

配置管理

采集管理:配置调用链的采集策略,包括插件配置、自定义参数、自定义状态码、采样白名单、场景标签等。

日志空间配置:为微服务关联监控服务ServiceInsight的日志空间。

事件规则:支持通过配置事件规则来检测JVM指标、线程池指标等出现的异常事件。

访问密钥:支持新增访问密钥,用于接入NUWA Trace Agent。

事件中心

查看事件规则匹配到的事件,同时可以对事件进行关闭或删除。

Agent管理

展示服务接入使用的NUWA Trace Agent信息。

使用流程

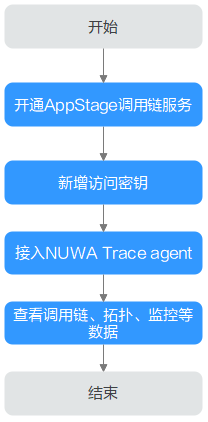

使用调用链服务进行链路追踪诊断的流程如图1所示。

图1 使用流程
  1. 开通AppStage调用链服务:首次进入调用链服务需要先开通调用链服务。
  2. 新增访问密钥:新增访问密钥用于接入NUWA Trace Agent使用。
  3. 接入NUWA Trace Agent:使用javaagent方式接入NUWA Trace Agent,采集调用链类数据及指标类数据。
  4. 查看调用链、拓扑、监控等数据:使用NUWA Trace Agent采集数据后,可以在调用链服务查看数据。

    如需配置采集插件、参数等内容,请参见管理采集配置

    支持性能剖析及异常事件管理功能,如需使用,请参见创建性能剖析任务管理异常事件

基本概念

基本概念

说明

Trace

一次调用的完整记录,由多个Span组成。

Span

一次调用中的某个节点或者步骤,类似于一层堆栈信息。Span之间存在父子或并列关系来表明Span在整个调用中的生命周期。

TraceId

调用链的跟踪号。

SpanId

节点或者步骤的Id。

ParentId

节点或者步骤的父SpanId。

探针

探针通过字节码增强技术进行调用埋点,生成数据。

拓扑

拓扑是对应用间调用关系和依赖关系的可视化展示。
