配置ROI

ROI即Region of Interest,表示算法的检测区域。部分算法要求必须填入表示检测区域的JSON格式的字符串,例如:{"polygons":[{"data":[[84,389],[1840,349],[1824,526],[78,526]]}]},其中[84,389]这类结构表示的是横纵坐标,{"data":[...]}表示由这些坐标点连线构成的一个图形,"polygons":[...]}表示复数个{"data":[...]}图形都为多边形区域。示例的整个字符串表示由这四个坐标点构成的多边形区域。同理{"lines":[{"data":[[238,481],[1309,481]]}]}表示由两个坐标点构成的线段。

除了直接填入表示区域的字符串外还可直接通过手工绘制的方式配置ROI,平台将根据绘制的结果自动生成对应的表示区域的JSON格式字符串。

  1. 配置ROI
    • 绘画直线段时,单击,在图中画出期望的直线段。

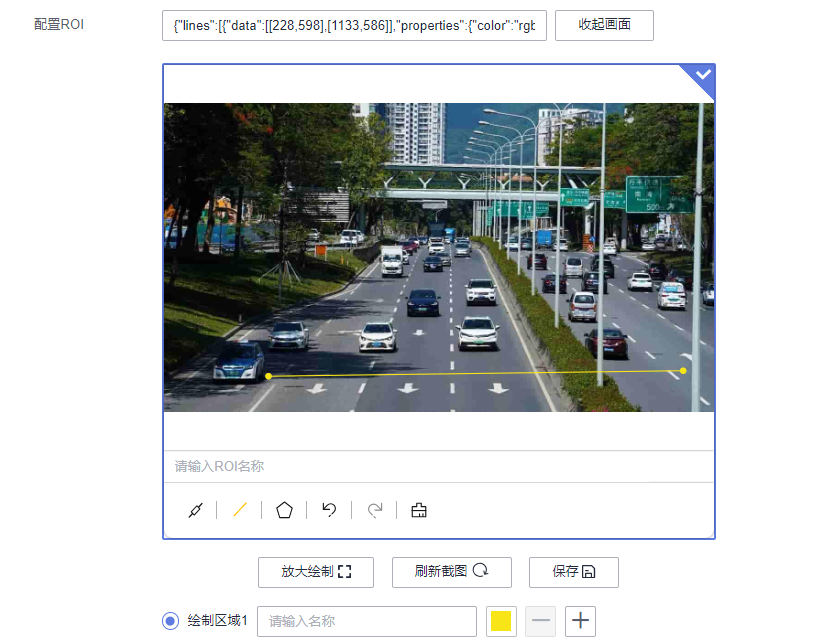

      图1 绘画直线段
    • 绘画多边形时,单击,在图中画出期望的检测区域,最后一条线段不需要绘画,双击鼠标表示绘画多边形结束,区域将自动闭合。

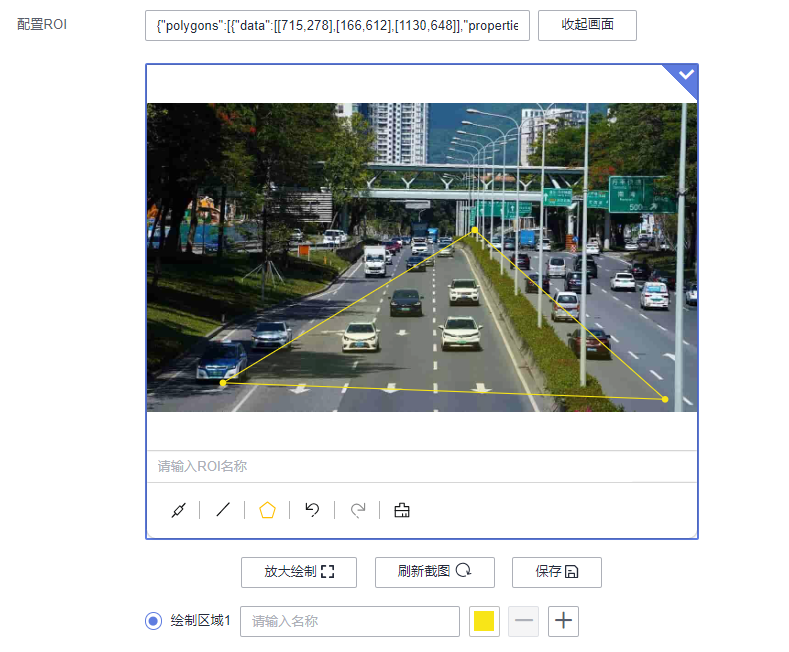

      图2 绘画多边形
      • 绘画多边形区域时,线段不能交叉。
      • 可在图中绘画多个多边形区域。
      • 可以在绘制区域按钮中自定义名称和颜色。
  2. 保存ROI模板
    绘制好需要的ROI之后,输入ROI名称,单击保存,将所绘的ROI保存到模板中。

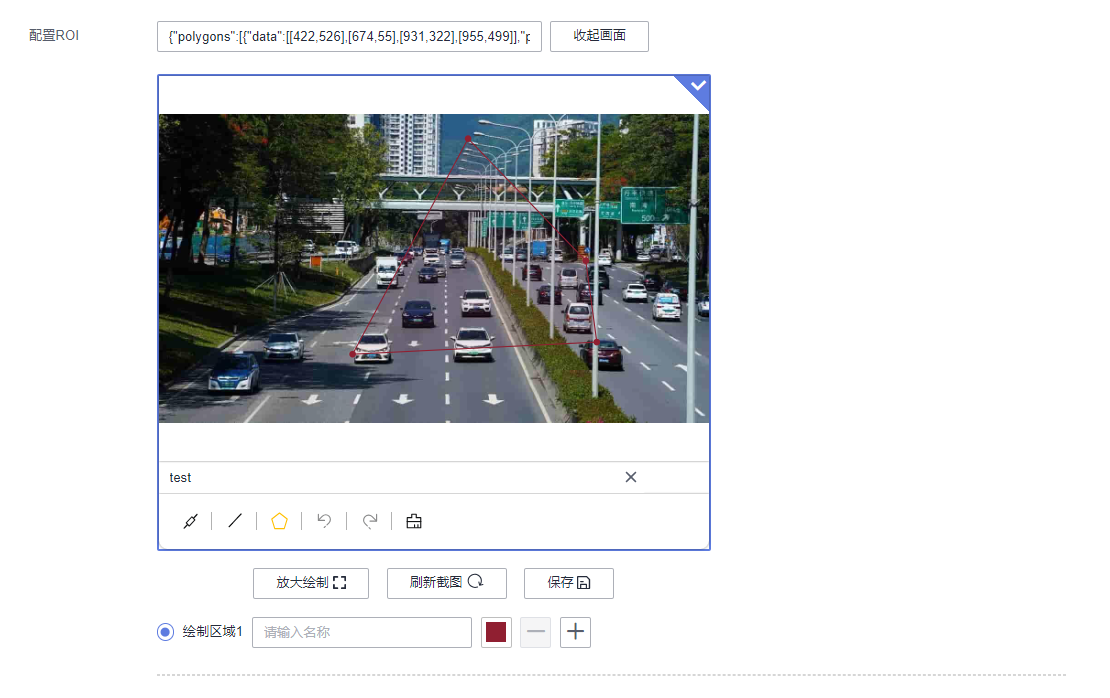

    图3 保存ROI模板
  3. 选择ROI模板

    单击选中需要的ROI模板,则可在当前任务中使用。

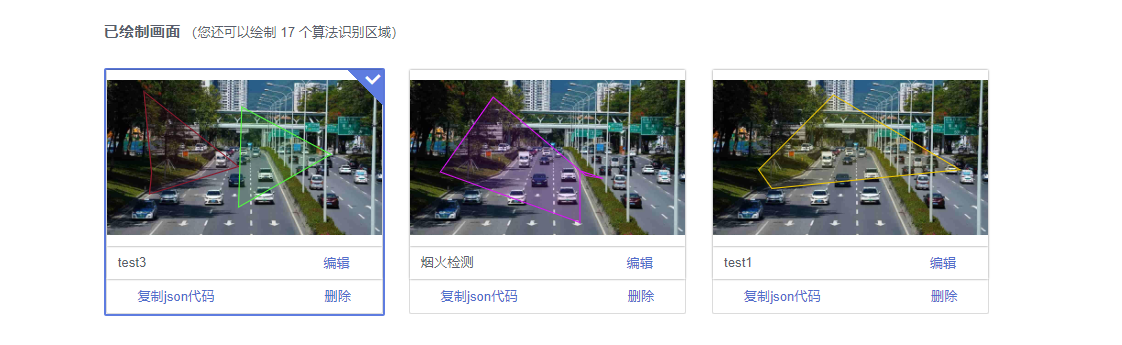

    图4 ROI模板

    除了在新建任务过程中可以增加ROI模板外,也可以单击视频源详情进行ROI模板的绘制。

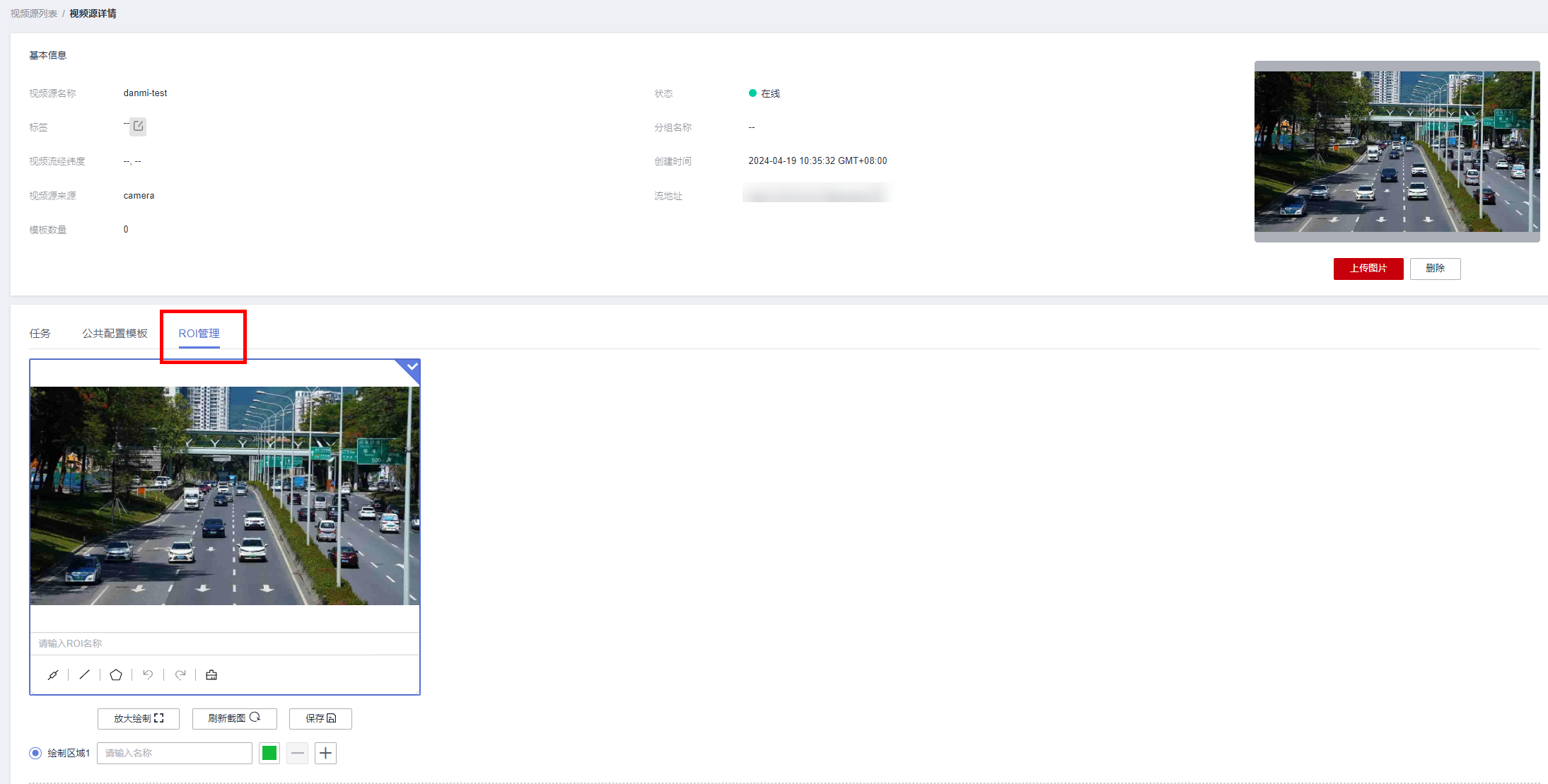

    图5 ROI管理
