关键运营指标

关键运营指标是对于各个园区/厂区设备设施的运营指标进行监视与统计,用于园区/厂区管理人员及时掌握实时的运维运营效率数据。

实时运营指标统计

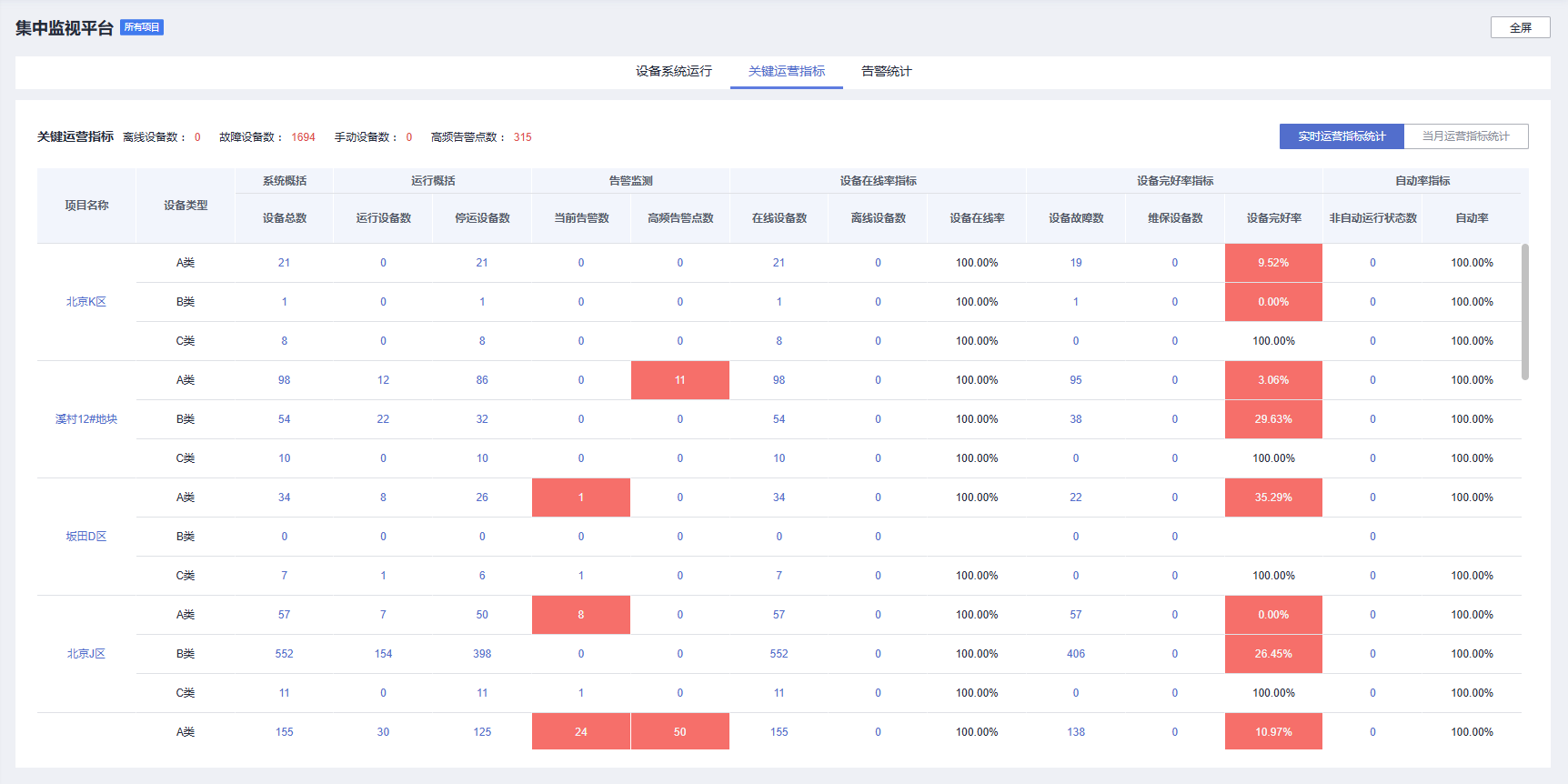

图1 实时运营指标统计
表1 实时运营指标统计信息

指标类型

指标名称

指标定义

计算规则

A类颜色警示标识

B类颜色警示标识

C类颜色警示标识

备注

系统概括

设备总数

统计展示所有被监测对应类型的设备总数量,支持下钻到对应类型设备的明细列表

对应设备类型的设备总数

默认白色,没有警示颜色

默认白色,没有警示颜色

默认白色,没有警示颜色

1、关键运营指标界面展示的设备总数不包括未激活的设备

运行概括

运行设备数

运行状态(属性InfoService/RunState取值为1)设备数,支持下钻到状态为运行的设备明细列表

对应设备类型的运行设备数

非维保状态 and runstate=1的设备数

注:非维保状态,存在两种情况,维保状态规格属性(MaintenanceState)不存在或者不等于1

默认白色,当运行数为0时,标识灰色;警示阈值支持可配置

默认白色,当运行数为0时,标识灰色;警示阈值支持可配置

默认白色,没有警示颜色

-

停运设备数

停运状态(属性InfoService/RunState取值为0)设备数,支持下钻到状态为停止的设备明细列表

对应设备类型的停运设备数

(总数-运行设备数)

1、维保状态

2、非维保状态 and runstate=0 (下钻设备明细列表结果)

3、非维保状态 and runstate不存在

默认白色,没有警示颜色

默认白色,没有警示颜色

默认白色,没有警示颜色

1、由于有些设备类型没有运行点位或者运行点位没有接入导致无值时,统一归到停运状态。停运设备数字体颜色变成红色

2、当设备处于维保状态时,不统计其上报运行点位,默认为停运设备

告警监测

当前告警数

当前未关闭的告警总条数,支持下钻到未关闭的告警明细列表

对应设备类型的未关闭的告警数

默认白色,当前告警数大于0时,标识红色;警示阈值支持可配置

默认白色,当前告警数大于0时,标识红色;警示阈值支持可配置

默认白色,没有警示颜色

-

高频告警点数

同一设备同一属性点位产生的告警被关闭后一天内又重复上报数据导致再次告警触发规则产生相同告警,重复一次即为高频告警点位,支持下钻到高频点位的告警明细列表(包括已关闭的告警和未关闭的告警)

对应设备类型的高频告警数

默认白色,当高频告警点数大于5,标识为红色;警示阈值支持可配置

默认白色,当高频告警点数大于5,标识为红色;警示阈值支持可配置

默认白色,没有警示颜色

高频告警点位是指告警规则里配置的点位

设备在线率指标

在线设备数

处于在线监测状态的设备数量,支持下钻到状态为在线的设备明细列表

对应设备类型的启用状态

(总数-离线设备数)

1、维保状态

2、非维保状态 and 设备在线(下钻设备明细列表结果)

默认白色,没有警示颜色

默认白色,没有警示颜色

默认白色,没有警示颜色

当设备处于维保状态时,不统计其设备状态,默认为在线设备

离线设备数

监测处于离线状态的启用设备数量,支持下钻到状态为离线的启用设备明细列表

对应设备类型的离线设备数

非维保状态 and 设备离线的设备数

注:非维保状态,存在两种情况,维保状态规格属性(MaintenanceState)不存在或者不等于1

默认白色,没有警示颜色

默认白色,没有警示颜色

默认白色,没有警示颜色

-

设备在线率

设备在线数量占所有监测设备的比例

设备在线率=1-启用状态离线设备数/设备总数*100%

默认白色,当在线率小于等于95%,标识为红色;警示阈值支持可配置

默认白色,当在线率小于等于95%,标识为红色;警示阈值支持可配置

默认白色,没有警示颜色

维保状态设备,按在线统计在线率

设备完好率指标

设备故障数

设备故障状态(属性InfoService/FaultAlarm取值为1)设备数,支持下钻到设备故障状态的设备明细列表

对应设备类型的故障设备数

非维保状态 and InfoService/FaultAlarm=1

默认白色,没有警示颜色

默认白色,没有警示颜色

默认白色,没有警示颜色

无故障点位和故障点位无值的设备,默认设备状态完好

维保设备数

(规格属性MaintenanceState为1)处于维保状态的设备数量,支持下钻到状态为维保的设备明细列表

对应设备类型的维保设备数

默认白色,没有警示颜色

默认白色,没有警示颜色

默认白色,没有警示颜色

维保状态的设备,属于完好设备

设备完好率

设备非故障(始终完好状态)占所有监测设备的比例

设备完好率=1-(故障设备数/设备总数)*100%

默认白色,当完好率小于100%,标识为红色;警示阈值支持可配置

默认白色,当完好率小于98%,标识为红色;警示阈值支持可配置

默认白色,没有警示颜色

维保状态设备归属于完好设备,其上报的故障点位不被统计到故障设备数

自动率指标

设备非自动运行状态数

启用设备在非自动运行状态(属性InfoService/MA取值为0)设备数持下钻到状态为非自动运行状态的设备明细列表

对应设备类型的非自动运行的启用设备数

非维保状态 and InfoService/MA 为0 (下钻设备明细列表结果)

默认白色,没有警示颜色

默认白色,没有警示颜色

默认白色,没有警示颜色

无手自动点位和手自动点位无值的设备,默认自动状态

自动率

处于自动状态运行的设备占比

设备自动率=1-(非自动运行状态数/设备总数)*100%)

默认白色,当自动率小于100%,标识为红色;警示阈值支持可配置

默认白色,当自动率小于100%,标识为红色;警示阈值支持可配置

默认白色,没有警示颜色

维保状态设备归属于自动状态设备,其上报的手自动点位不被统计到非自动运行设备数

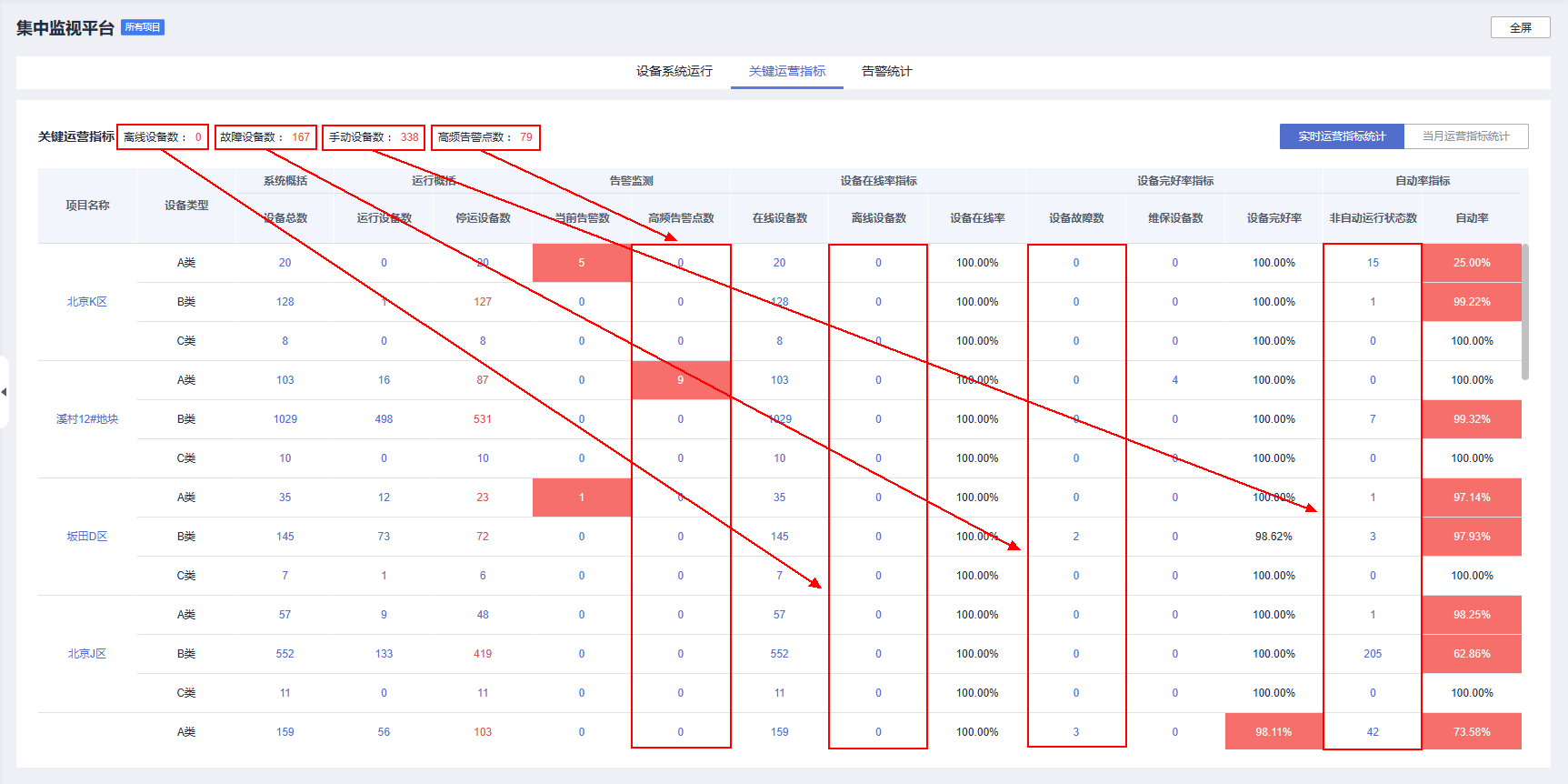

故障设备数:实施运营指标统计页签中,设备故障列存在故障数的总和;

非自动运行状态数:实施运营指标统计页签中,非自动运行状态列存在非自动运行状态数的总和;

高频告警点数:实施运营指标统计页签中,高频告警点数列存在高频告警点数的总和。

当月运营指标统计

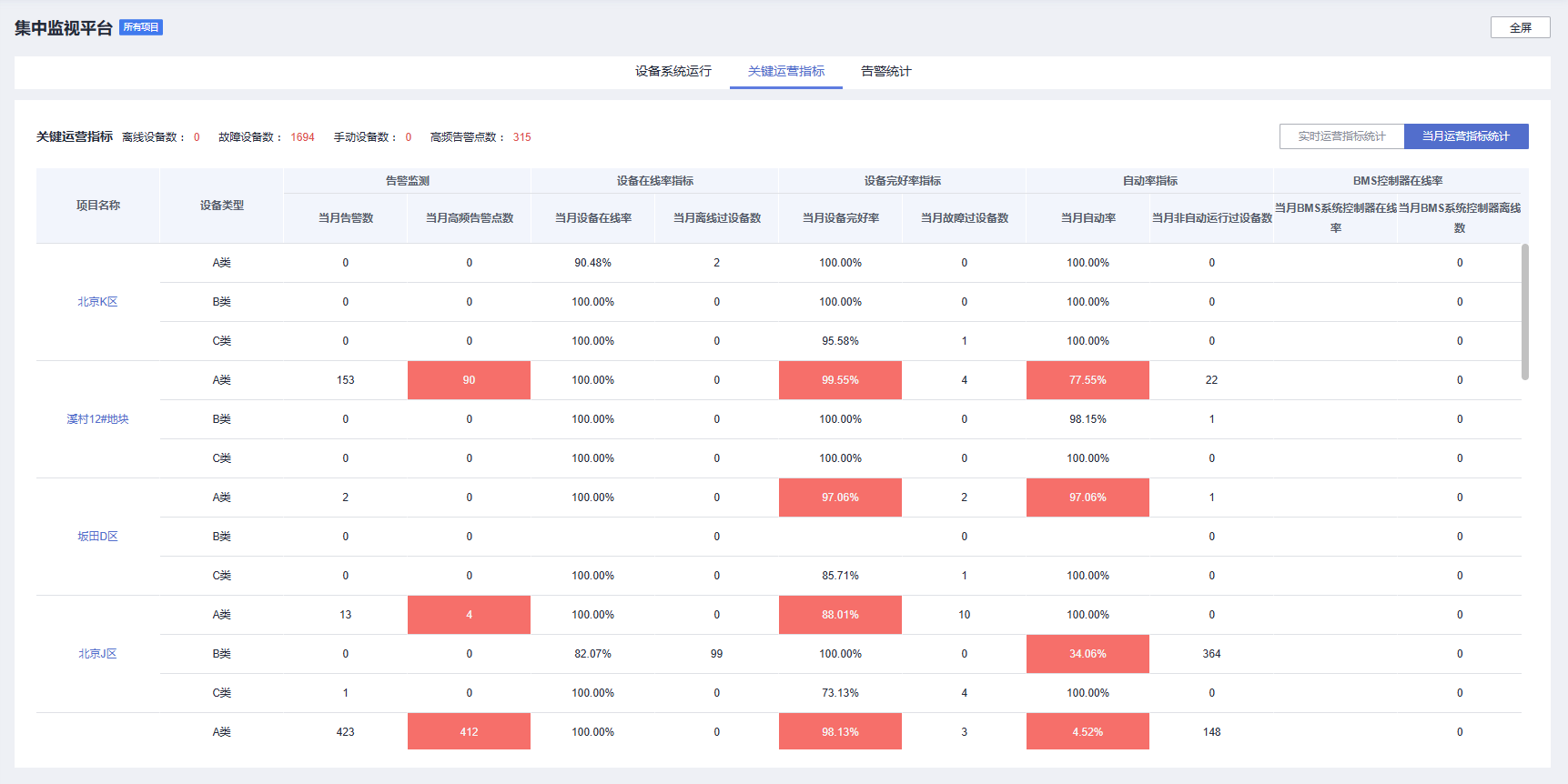

图2 当月运营指标统计
表2 当月运营指标统计信息

指标类型

指标名称

指标定义

计算规则

A类颜色警示标识

B类颜色警示标识

C类颜色警示标识

备注

告警监测

当月告警数

统计当月总的告警数,时间维度为本月1号到昨天

每日的告警数之和

默认白色,没有警示颜色

默认白色,没有警示颜色

默认白色,没有警示颜色

-

当月高频告警点数

当月同一设备同一属性产生告警并关闭,在24小时内再次产生告警的属性数量,时间维度为本月1号到昨天

每日的高频告警点数之和

大于0为红色,等于0为白色

大于0为红色,等于0为白色

默认白色,没有警示颜色

-

设备在线率指标

当月设备在线率

统计当月的设备在线率,时间维度为本月1号到昨天

当月设备在线率=1-((启用设备当月离线过的设备数量*离线总时间(分钟))/设备总数*考核周期(分钟))*100%;不足一分钟按照一分钟算

默认白色,当在线率小于等于95%,标识为红色;警示阈值支持可配置

默认白色,当在线率小于等于95%,标识为红色;警示阈值支持可配置

默认白色,没有警示颜色

需要加上离线时间

当月离线过设备数

当月有过离线的设备数量,时间维度为本月1号到昨天

当月离线过的设备数量,一个月内1个设备多次离线算1个

默认白色,没有警示颜色

默认白色,没有警示颜色

默认白色,没有警示颜色

-

设备完好率指标

当月设备完好率

统计当月的设备完好率,时间维度为本月1号到昨天

当月设备完好率=1-(启用设备当月故障过设备数*故障总时间(分钟))/(监测设备总数*考核周期(分钟))*100%;不足一分钟按照一分钟算

默认白色,当完好率小于100%,标识为红色;警示阈值支持可配置

默认白色,当完好率小于98%,标识为红色;警示阈值支持可配置

默认白色,没有警示颜色

-

当月故障过设备数

1、当月有过故障的设备数量,时间维度为本月1号到昨天

2、初步明确识别设备故障点位的原则,如果设备属性点编码(属性点标识符)包含“Alarm”,则作为设备“故障点位”判断标准,纳入设备故障点位范围;后续如有新增/修改,再根据实际运营情况进行调整

当月故障过的设备数量,一个月1个设备多次故障算1个

默认白色,没有警示颜色

默认白色,没有警示颜色

默认白色,没有警示颜色

-

自动率指标

当月自动率

当月自动率,时间维度为本月1号到昨天

当月自动率=1-(启用设备当月非自动运行过的设备数量*非自动总时间(分钟)/设备总数*考核周期(分钟))*100%;不足一分钟按照一分钟算

默认白色,当自动率小于100%,标识为红色;警示阈值支持可配置

默认白色,当自动率小于98%,标识为红色;警示阈值支持可配置

默认白色,没有警示颜色

加上非自动持续时间

当月非自动运行过设备数

非自动运行过的设备数,时间维度为本月1号到昨天

当月非自动运行过的设备数量,一个月1个设备多次非自动运行算1次

默认白色,没有警示颜色

默认白色,没有警示颜色

默认白色,没有警示颜色

-

BMS控制器在线率

当月BMS系统控制器在线率

当月的BMS系统控制器在线率,时间维度为本月1号到昨天

当月BMS系统控制器在线率=1-((启用状态的当月离线过的控制器数量*离线总时间(分钟))/总控制器数*考核周期(分钟))*100%

不足一分钟按照一分钟算

默认白色,当在线率小于100%,标识为红色;警示阈值支持可配置

默认白色,当在线率小于98%,标识为红色;警示阈值支持可配置

默认白色,没有警示颜色

-

当月BMS系统控制器离线数

当月离线过的BMS控制器数,时间维度为本月1号到昨天

当月离线过的BMS控制器数,一个月1个设备多次离线算一1

默认白色,没有警示颜色

默认白色,没有警示颜色

默认白色,没有警示颜色

-
