设备系统运行

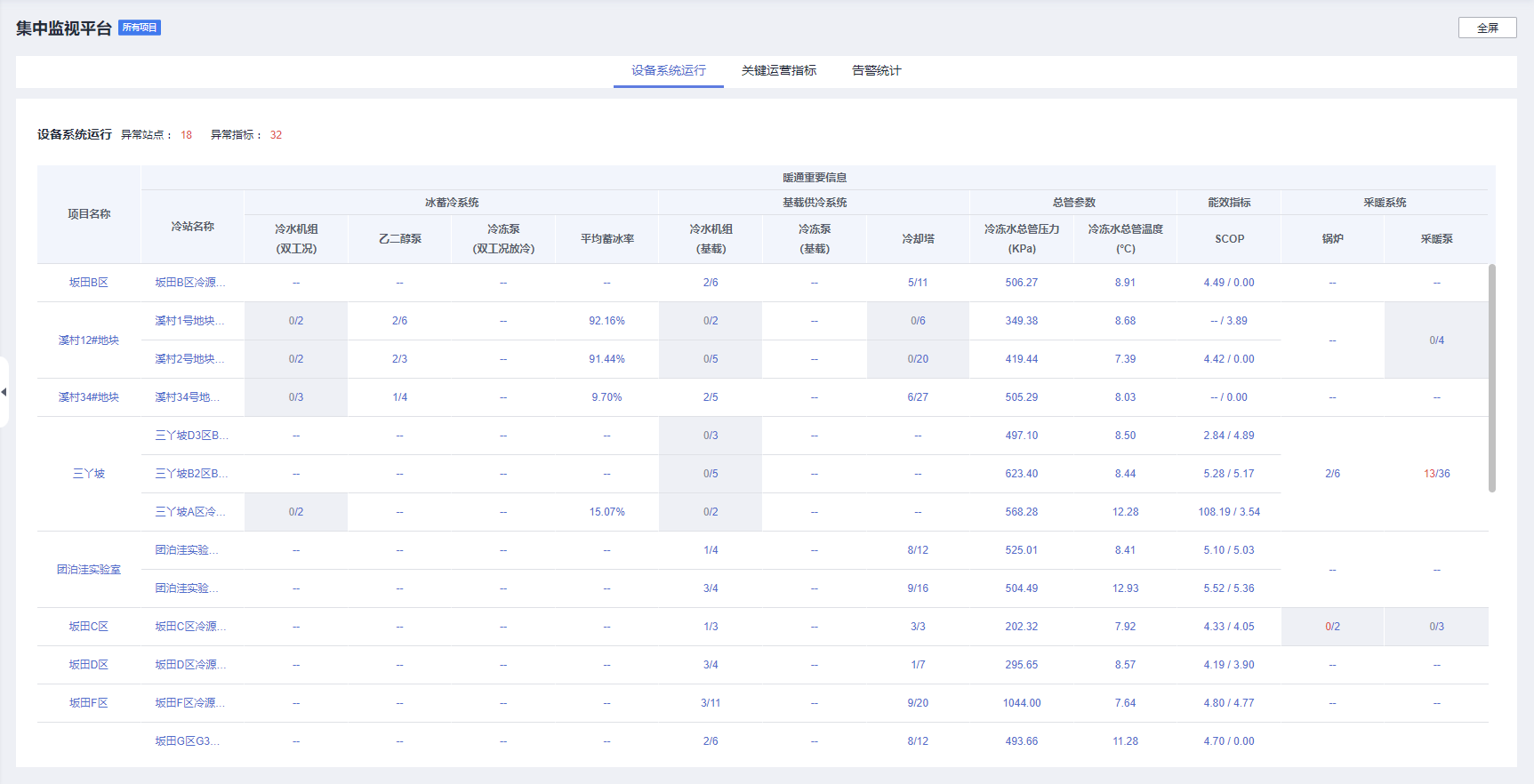

对多个园区各站点的暖通设备的设备运作状态等重要信息进行集中实时监视：
|
系统 |
设备 |
产品编码 |
规格属性 |
属性 |
指标定义 |
下钻说明 |
颜色警示标识 |
备注 |
|---|---|---|---|---|---|---|---|---|
|
冰蓄冷系统 |
冷水机组（双工况） |
Chiller |
WorkingConditionsSupported = 2（双工况） |
/ |
开机台数（InfoService/RunState为1）/总台数，总台数=在线台数+离线台数+未激活台数 |
下钻到各站点的冷热源系统组态图 |
默认白色，当开机台数为0时，单元格背景填充为灰色 |
1、当没有该设备类型时，填充-- 2、当设备处于维保状态时，不统计其上报运行点位，默认为停运设备 3、任何一台设备没有运行点位或运行点位无值的时候统一归到停运状态。开机设备数字体颜色变成红色 |
|
乙二醇泵 |
EthyleneGlycolPump |
/ |
/ |
开机台数/总台数（InfoService/RunState为1），总台数=在线台数+离线台数+未激活台数 |
下钻到各站点的冷热源系统组态图 |
默认白色，当开机台数为0时，单元格背景填充为灰色 |
1、任何一台设备没有运行点位或运行点位无值的时候统一归到停运状态。开机设备数字体颜色变成红色 2、 当没有该设备类型时，填充-- 3、 当设备处于维保状态时，不统计其上报运行点位，默认为停运设备 |
|
|
冷冻泵（双工况放冷） |
ChillerWaterPump |
WorkingConditionsSupported = 2（双工况） |
/ |
开机台数/总台数（InfoService/RunState为1），总台数=在线台数+离线台数+未激活台数 |
下钻到各站点的冷热源系统组态图 |
默认白色，当在线台数为0时，单元格背景填充为灰色 |
1、任何一台设备没有运行点位或运行点位无值的时候统一归到停运状态。开机设备数字体颜色变成红色 2、 当没有该设备类型时，填充-- 3、 当设备处于维保状态时，不统计其上报运行点位，默认为停运设备 |
|
|
平均蓄冰率 |
ColdStorageTank |
/ |
InfoService/IceStoragePercentage |
多台蓄冰率的平均值，为实时值 |
下钻到各站点的冷热源系统组态图 |
默认白色，没有警示颜色 |
1、当没有蓄冰率点位或蓄冰率点位未接入无值时，单元格填充-- |
|
|
基载供冷系统 |
冷水机组（基载） |
Chiller |
WorkingConditionsSupported = 1（单工况） |
/ |
开机台数/总台数（InfoService/RunState为1），总台数=在线台数+离线台数+未激活台数 |
下钻到各站点的冷热源系统组态图 |
默认白色，当开机台数为0时，单元格背景填充为灰色 |
1、当没有该设备类型时，填充-- 2、任何一台设备没有运行点位或运行点位无值的时候统一归到停运状态。开机设备数字体颜色变成红色 3、当设备处于维保状态时，不统计其上报运行点位，默认为停运设备 |
|
冷冻泵（基载） |
ChillerWaterPump |
WorkingConditionsSupported = 1（单工况） |
/ |
开机台数/总台数（InfoService/RunState为1），总台数=在线台数+离线台数+未激活台数 |
下钻到各站点的冷热源系统组态图 |
默认白色，当开机台数为0时，单元格背景填充为灰色 |
1、任何一台设备没有运行点位或运行点位无值的时候统一归到停运状态。开机设备数字体颜色变成红色 2、 当没有该设备类型时，填充-- 3、 当设备处于维保状态时，不统计其上报运行点位，默认为停运设备 |
|
|
冷却塔 |
CoolingTower |
/ |
/ |
开机台数/总台数（InfoService/RunState为1），总台数=在线台数+离线台数+未激活台数 |
下钻到各站点的冷热源系统组态图 |
默认白色，当开机台数为0时，单元格背景填充为灰色 |
1、任何一台设备没有运行点位或运行点位无值的时候统一归到停运状态。开机设备数字体颜色变成红色 2、 当没有该设备类型时，填充-- 3、 当设备处于维保状态时，不统计其上报运行点位，默认为停运设备 |
|
|
总管参数 |
冷冻水总管压力 |
ChilledWaterMainPipe |
规格属性ChilledWaterPipeType为1 |
InfoService/ChilledWaterSupplyPressure |
一次冷冻水出水总管设备上的压力值 |
下钻到各站点的冷热源系统组态图 |
冷冻水总管压力支持冷站维度进行警示标识，当冷冻水总管压力超过了冷站配置的告警阈值，则单元格填充为红色，默认白色。警示阈值支持按站点维度进行配置 |
当没有一次总管或者一次总管上的压力点位未接入时，单元格填充-- |
|
冷冻水总管温度 |
ChilledWaterMainPipe |
规格属性ChilledWaterPipeType为1 |
InfoService/ChilledWaterSupplyTemp |
一次冷冻水出水总管设备上的温度值 |
下钻到各站点的冷热源系统组态图 |
冷冻水总管温度支持冷站维度进行警示标识，当冷冻水总管温度超过了冷站配置的告警阈值，则单元格填充为红色，默认白色。警示阈值支持按站点维度进行配置 |
当没有一次总管或者一次总管上的温度点位未接入时，单元格填充-- |
|
|
能效指标 |
SCOP |
ColdSourceSys |
/ |
SystemCOP/MonthSystemCOP |
实时SCOP值/月累计SCOP值；保留两位小数点 |
下钻到各站点的冷热源系统组态图 |
月累计SCOP支持冷站维度进行警示标识，当月累计SCOP超过了冷站配置的告警阈值，单元格填充为红色，默认为白色。警示阈值支持按站点维度进行配置 |
当点位未接入时，显示为-- |
|
采暖系统 |
锅炉 |
ElectricBoiler |
/ |
/ |
开机台数/总台数（InfoService/RunState为1），总台数=在线台数+离线台数+未激活台数 |
下钻到各站点的冷热源系统组态图 |
默认白色，当开机台数为0时，单元格背景填充为灰色 |
1、任何一台设备没有运行点位或运行点位无值的时候统一归到停运状态。开机设备数字体颜色变成红色 2、 当没有该设备类型时，填充-- 3、 当设备处于维保状态时，不统计其上报运行点位，默认为停运设备 |
|
采暖泵 |
HeatingWaterPump |
/ |
/ |
开机台数/总台数（InfoService/RunState为1），总台数=在线台数+离线台数+未激活台数 |
下钻到各站点的冷热源系统组态图 |
默认白色，当开机台数为0时，单元格背景填充为灰色 |
1、任何一台设备没有运行点位或运行点位无值的时候统一归到停运状态。开机设备数字体颜色变成红色 2、 当没有该设备类型时，填充-- 3、 当设备处于维保状态时，不统计其上报运行点位，默认为停运设备 |

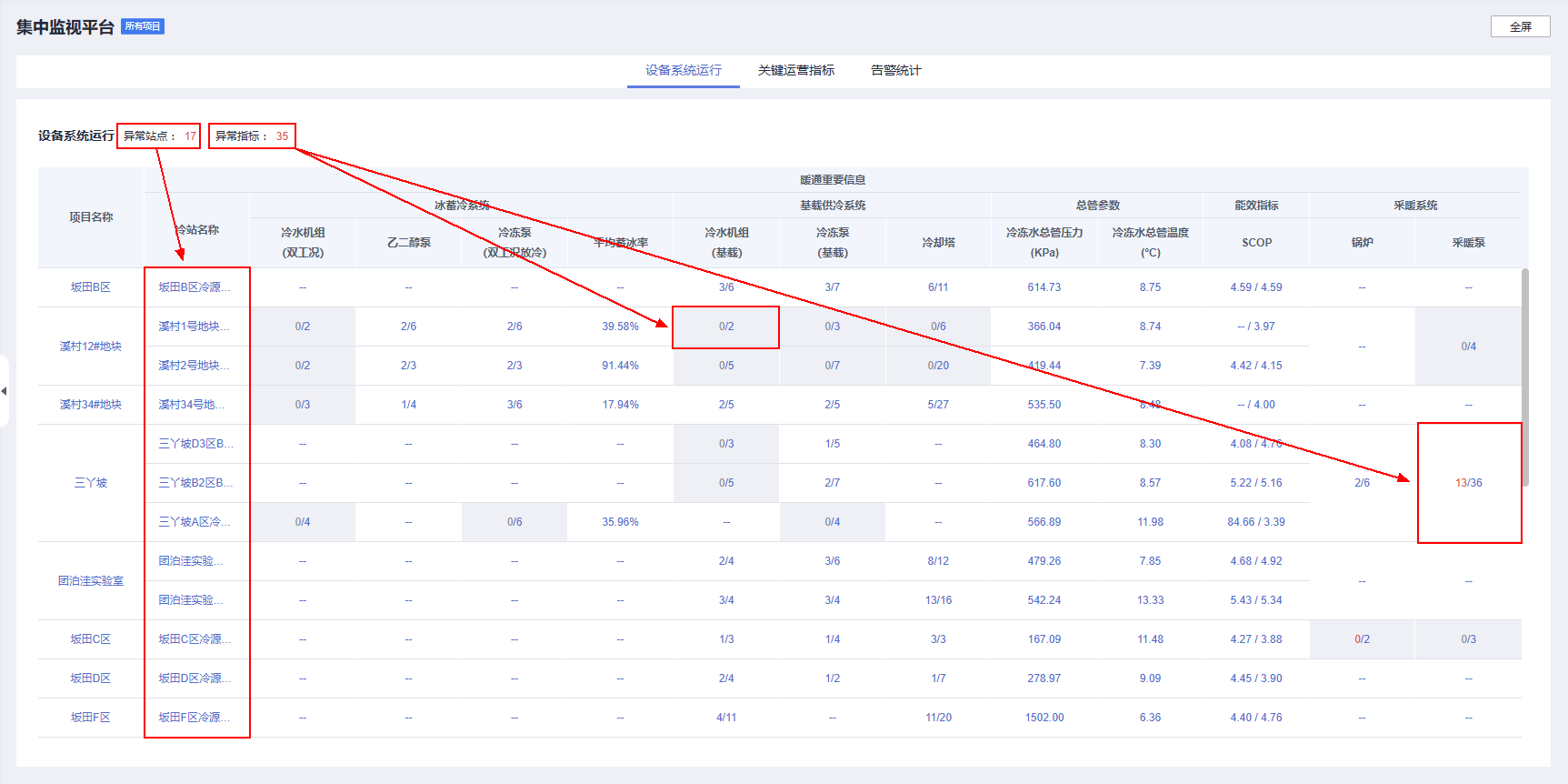

异常站点：存在异常指标的冷站总数（每行冷站右边所包含的单元格为该冷站的指标，指标项背景置灰或数值标红则为异常指标）；
