如何使用爆炸图

前提条件

已获取具有相应角色权限的账号和密码。

设置模型文件爆炸效果

1. 登录iDEE控制台。
2. 在“几何数据转换服务”所在行，单击“访问服务网址”，进入iDEE业务面。
3. 在左侧导航栏中，单击“工作台”，进入“工作台”页面。
4. 选择待操作的模型文件，单击“在线查看”，进入该模型文件的在线可视化页面。
5. 在顶部导航栏中，单击“爆炸图”，弹出“爆炸图”窗口。
6. 在弹出的“爆炸图”窗口中，您可以通过如下方式设置爆炸数值，调整爆炸效果。

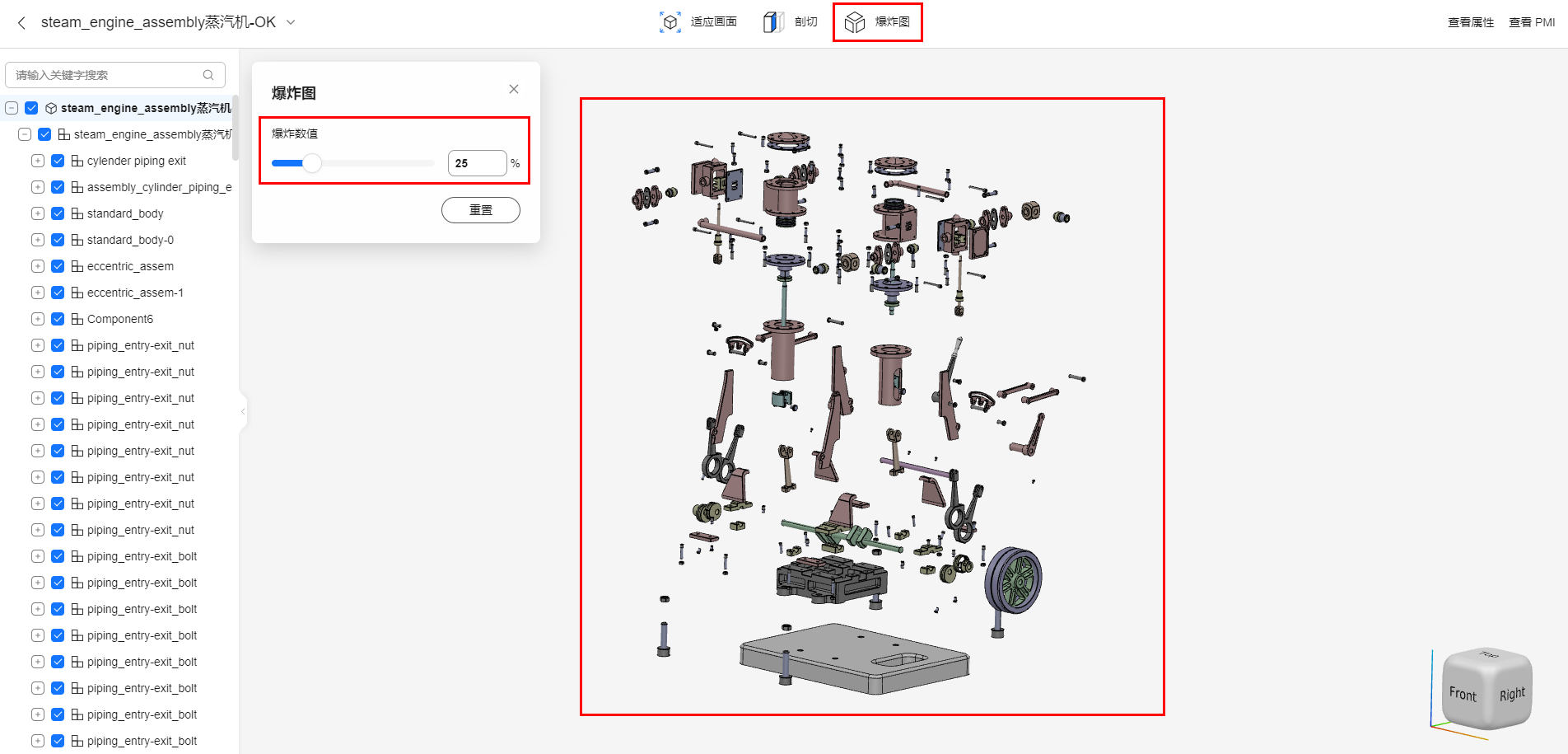

   图1 爆炸图

   • 将鼠标移动至爆炸数值滑块的上方，长按鼠标左键的同时左右移动鼠标位置。
   • 直接在爆炸数值的输入框中填写爆炸数值。爆炸比例在0%-100%之间，默认为0%。

重置爆炸图

当您需要清除之前对模型的爆炸效果，可以通过“重置”使得模型的爆炸效果恢复到初始的可视化状态。

1. 登录iDEE控制台。
2. 在“几何数据转换服务”所在行，单击“访问服务网址”，进入iDEE业务面。
3. 在左侧导航栏中，单击“工作台”，进入“工作台”页面。
4. 选择待操作的模型文件，单击“在线查看”，进入该模型文件的在线可视化页面。
5. 在顶部导航栏中，单击“爆炸图”，弹出“爆炸图”窗口。
6. 在弹出的“爆炸图”窗口中，单击“重置”。

   “爆炸数值”被重置为“0%”，爆炸效果恢复到初始的可视化状态。
