如何使用结构树

前提条件

已获取具有相应角色权限的账号和密码。

查看模型结构树

1. 登录iDEE控制台。
2. 在“几何数据转换服务”所在行，单击“访问服务网址”，进入iDEE业务面。
3. 在左侧导航栏中，单击“工作台”，进入“工作台”页面。
4. 选择待操作的模型文件，单击“在线查看”，进入该模型文件的在线可视化页面。
5. 在左侧结构树中，单击或，展开或折叠节点，查看或隐藏模型组件。

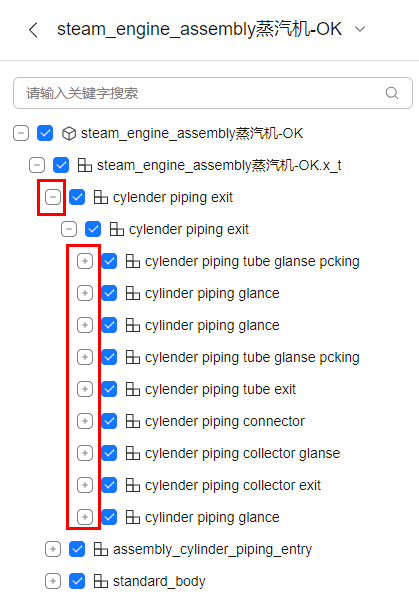

   图1 展开或折叠节点


快速选中模型组件

当模型中的组件较多，位置较为紧密时，可以直接单击节点，快速选中模型组件。

1. 登录iDEE控制台。
2. 在“几何数据转换服务”所在行，单击“访问服务网址”，进入iDEE业务面。
3. 在左侧导航栏中，单击“工作台”，进入“工作台”页面。
4. 选择待操作的模型文件，单击“在线查看”，进入该模型文件的在线可视化页面。
5. 在左侧结构树中，单击节点名称，即可在“在线可视化区”中选中对应模型组件。

   在“结构树”中，以淡蓝色填充样式表示选中节点；在“在线可视化区”中，以深蓝色填充且浅白色实线绘制选中节点对应的模型组件。

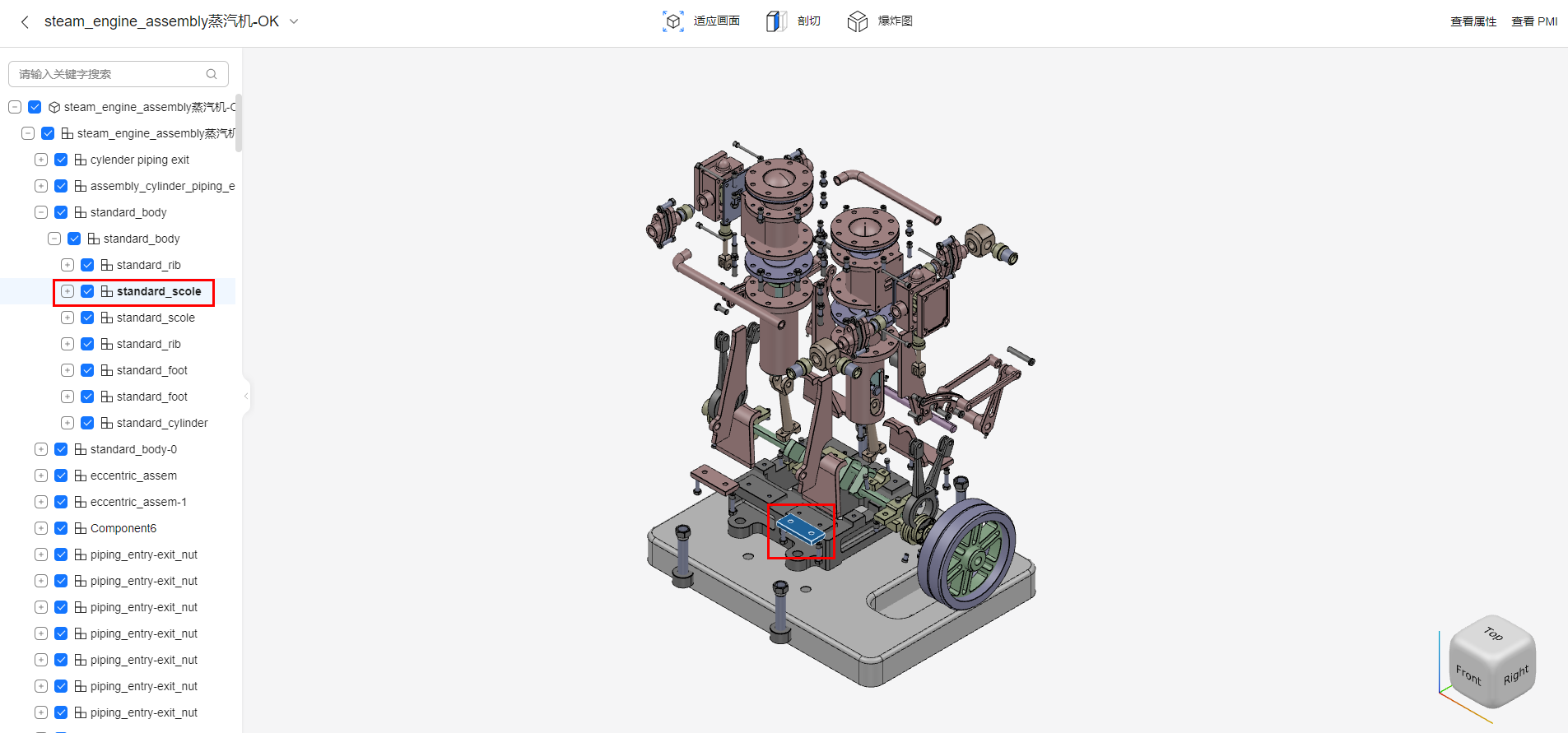

   图2 快速选中模型组件


展示/隐藏模型组件

1. 登录iDEE控制台。
2. 在“几何数据转换服务”所在行，单击“访问服务网址”，进入iDEE业务面。
3. 在左侧导航栏中，单击“工作台”，进入“工作台”页面。
4. 选择待操作的模型文件，单击“在线查看”，进入该模型文件的在线可视化页面。
5. 在左侧结构树中，勾选或取消勾选节点，在“在线可视化区”展示或隐藏模型组件。
   • 勾选节点，展示模型组件。

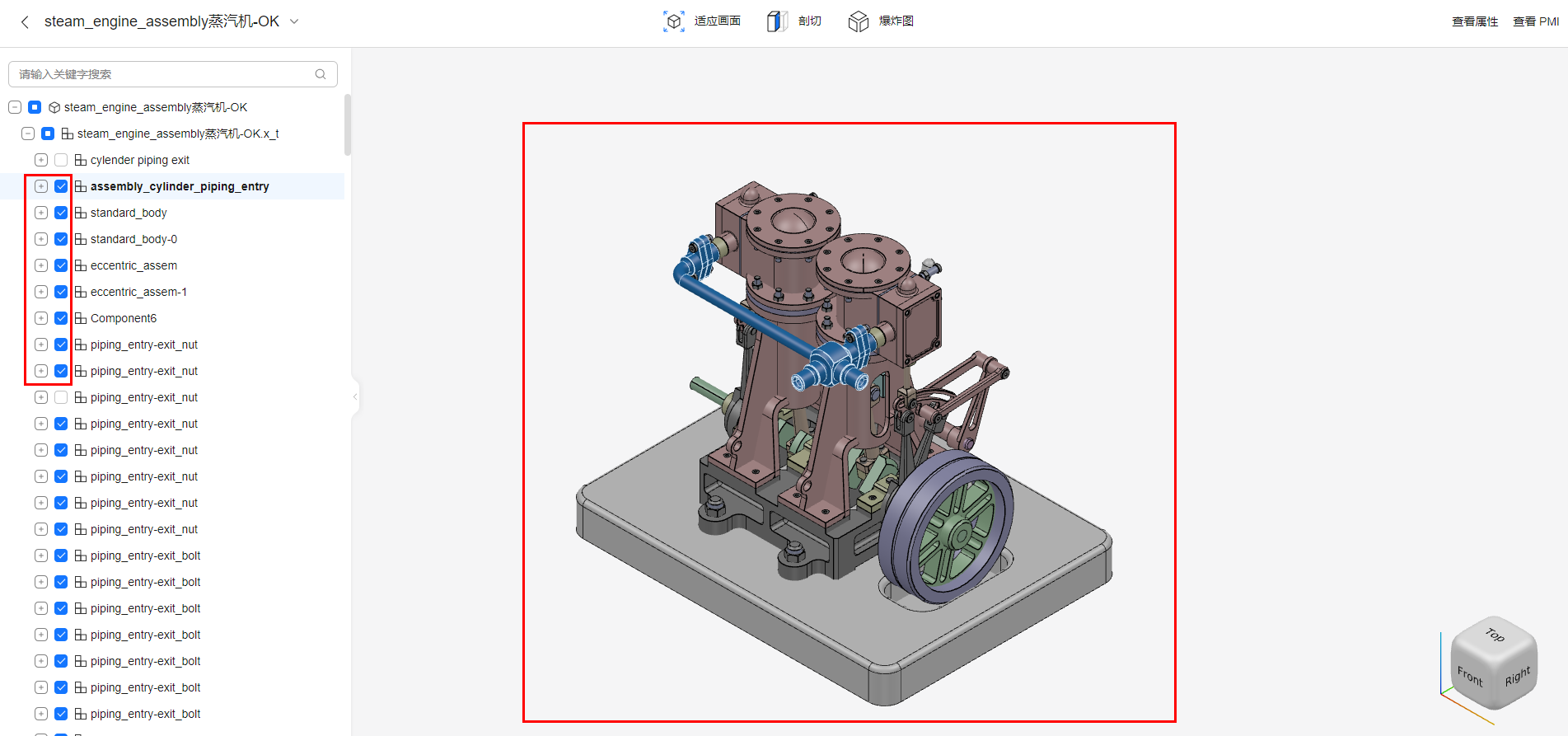

     图3 展示模型组件

   • 取消勾选节点，隐藏模型组件。

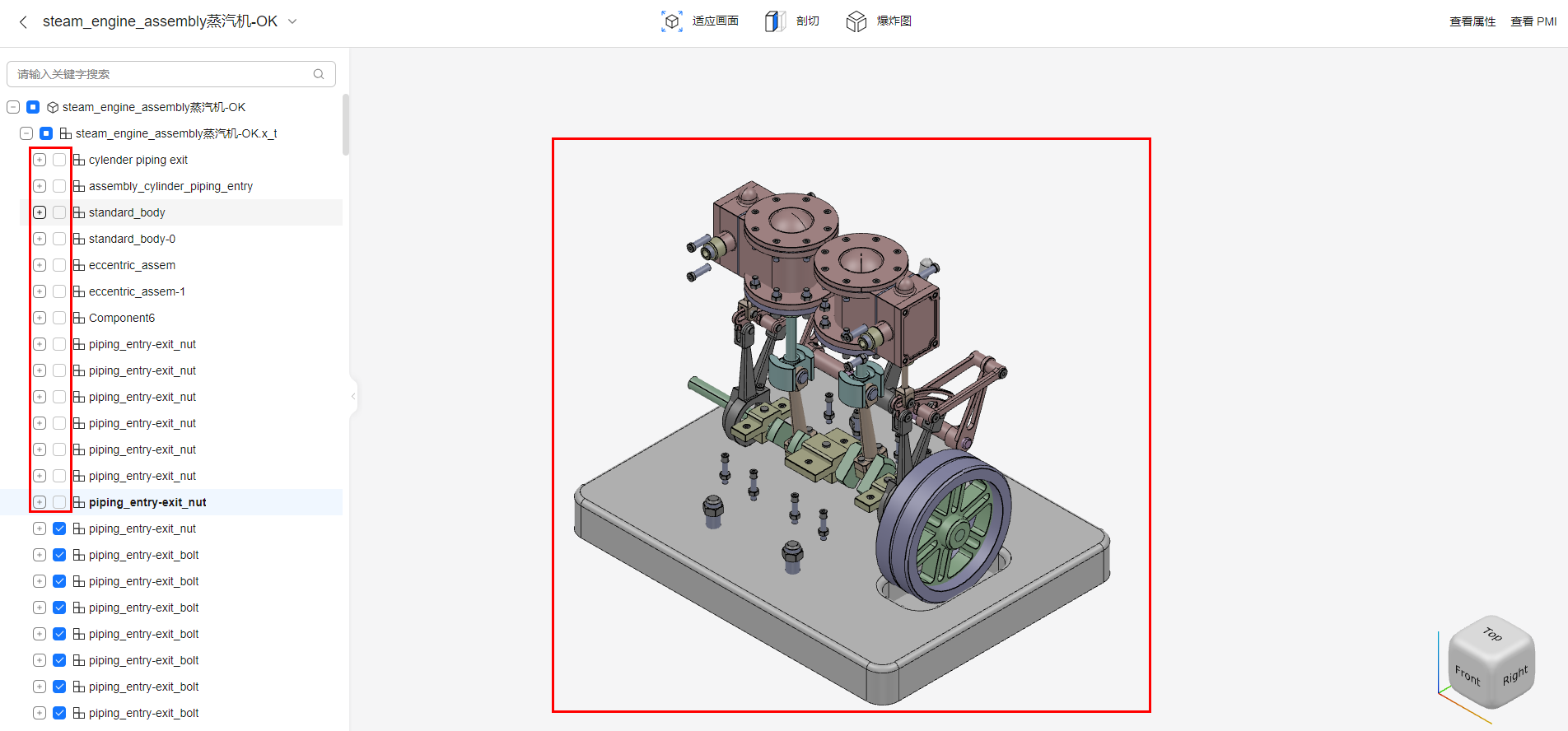

     图4 隐藏模型组件


搜索结构树的节点

当模型结构树的节点较多、层级较深、不易查找时，可以通过搜索节点名称关键字，快速检索所需节点信息，避免在众多节点中逐一查找，从而提高工作效率和节省时间。

1. 登录iDEE控制台。
2. 在“几何数据转换服务”所在行，单击“访问服务网址”，进入iDEE业务面。
3. 在左侧导航栏中，单击“工作台”，进入“工作台”页面。
4. 选择待操作的模型文件，单击“在线查看”，进入该模型文件的在线可视化页面。
5. 在左侧结构树中，输入节点名称关键字，单击。
