在线可视化概述

工业数据转换引擎云服务（Industrial Data Exchange Engine Service，iDEE）支持在线可视化展示多种几何数据格式的模型文件，解决几何数据可视化问题，满足Solidworks、Parasolid、Creo、CATIA、SolidEdge、ZW3D、STEP、XCAF等多种模型格式的几何数据在线展示需求，适用于工业设计、工艺仿真与优化等业务场景。

初始iDEE模型文件可视化页面

图1 初始iDEE模型文件可视化页面
点击放大

iDEE模型文件可视化页面由左侧结构树、上方导航栏、中间在线可视化区和右下方坐标参考组成。具体功能介绍请参见表1。

表1 模型文件可视化页面功能介绍
区域	功能说明
左侧结构树	可直观且全局的了解模型文件的目录结构。支持通过展开与折叠节点，自定义查看模型中对应节点的子节点信息。
导航栏	导航栏从左到右包括：：退出模型文件在线可视化页面，返回工作台。：更多下拉框，可选择编辑信息、格式转换和偏好设置。：适应画面，根据浏览器的窗口大小自动调整页面布局，确保在不同尺寸的显示器上都能良好显示。：剖切，通过一个或多个剖切平面将物体“切开”，从而查看与分析其内部结构。：爆炸图，可以详细展示模型的整体结构和内部构造，使得操作人员可以通过爆炸图一目了然地了解其结构和功能。查看属性：查看模型文件的属性信息，包括单位、基本、外观、验证、自定义等属性。查看PMI：查看产品制造信息。
在线可视化区	位于模型文件可视化页面中央，是模型文件在线可视化的核心模块。支持用户的交互操作，例如放大、缩小、旋转等。
坐标参考	通过选中坐标参考具体位置，调整模型展示的位置和旋转角度。

模型文件可视化页面常用操作入门

在进行在线可视化模型文件之前，建议您先对在线可视化页面的常用操作进行简单的了解。

在“在线可视化区”中，选中某个模型文件中的组件，单击导航栏右上方的“查看属性”，查看组件对应的属性信息。

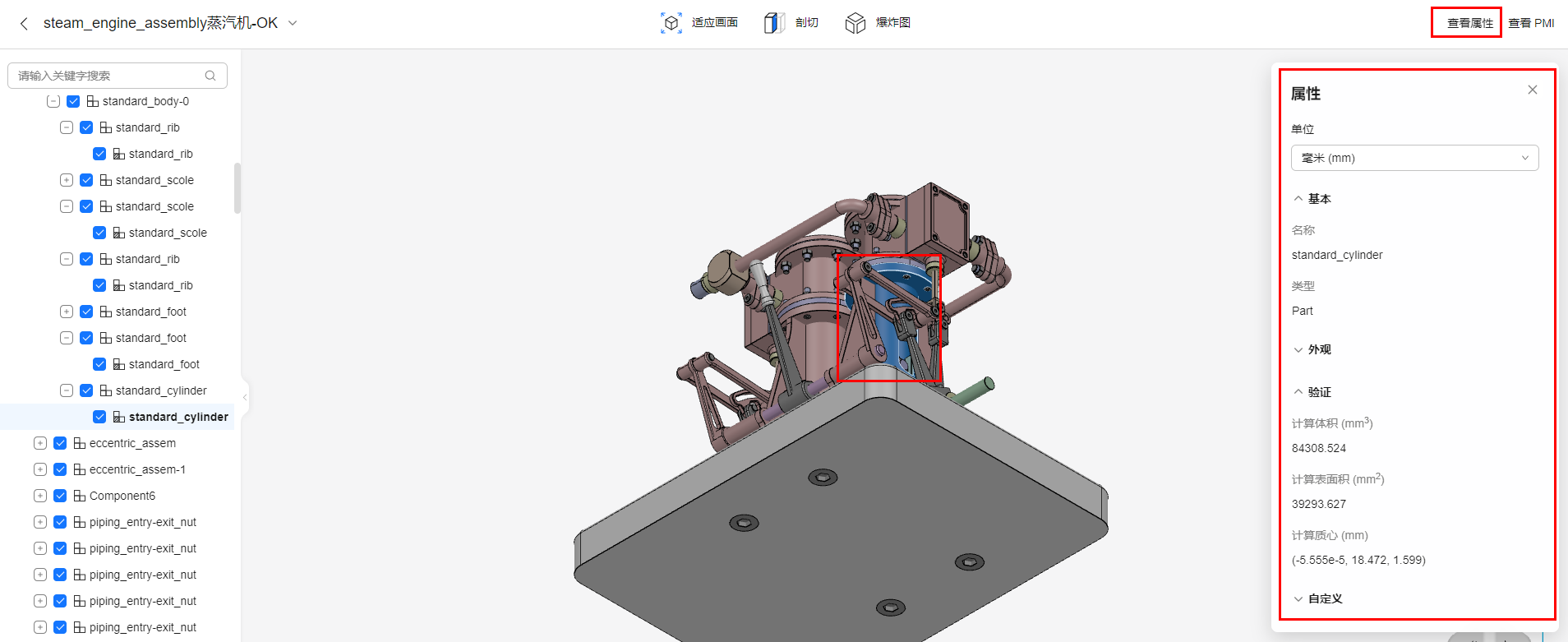

图2 查看属性
在左侧结构树中，勾选对应结构树节点，可以在“在线可视化区”中对应展示对应模型组件。

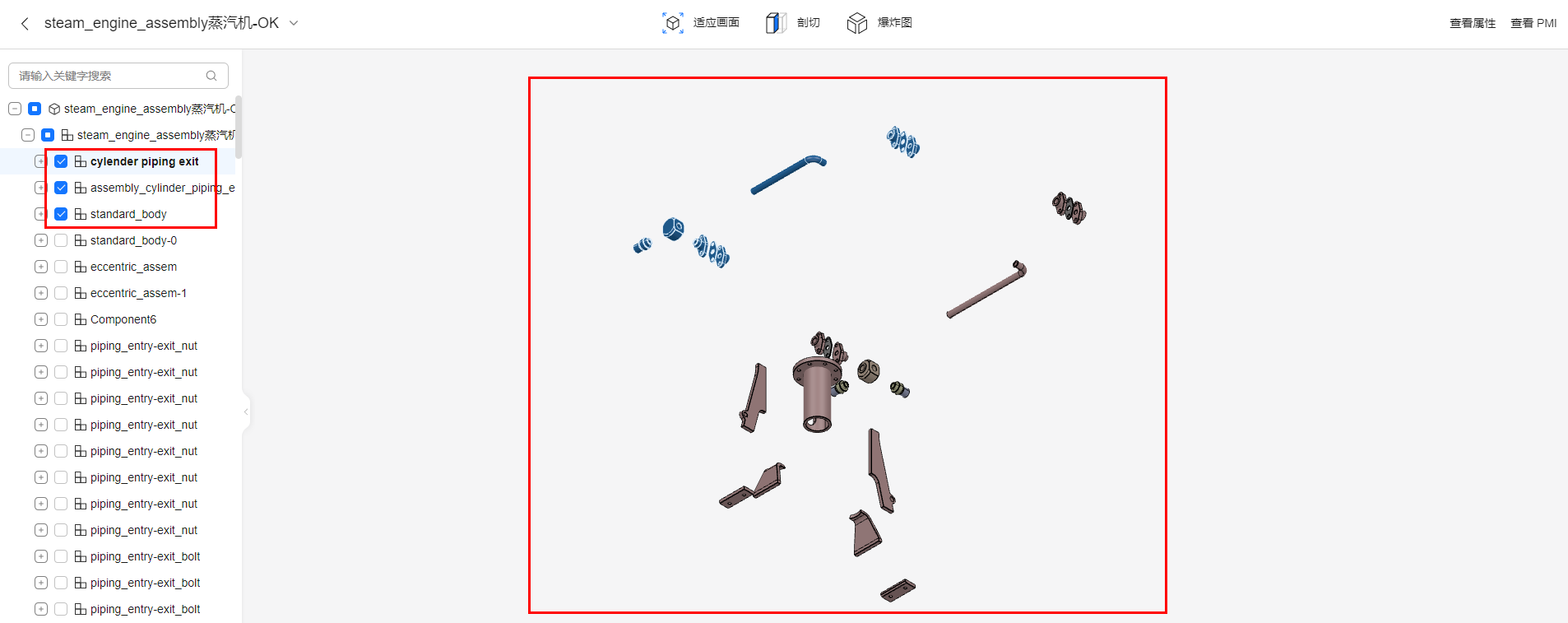

图3 自定义展示模型组件
单击，选择“偏好设置”，根据个人习惯，自定义配置在线可视化的表现、显示模式、视图模式。

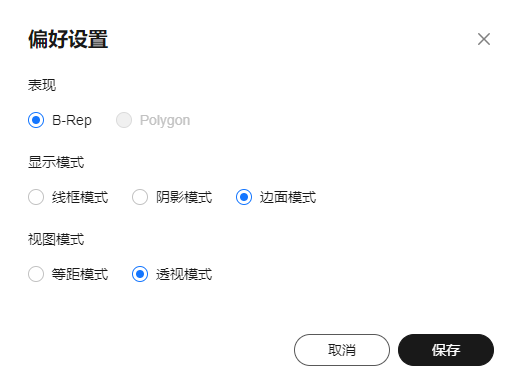

图4 偏好设置
利用模型“结构树”节点，快速选中模型组件。
当模型中的组件较多，位置较为紧密时，可以直接单击节点，快速选中模型组件。例如，单击图5“结构树”中的“节点”，可直接选中“在线可视化区”的模型组件。

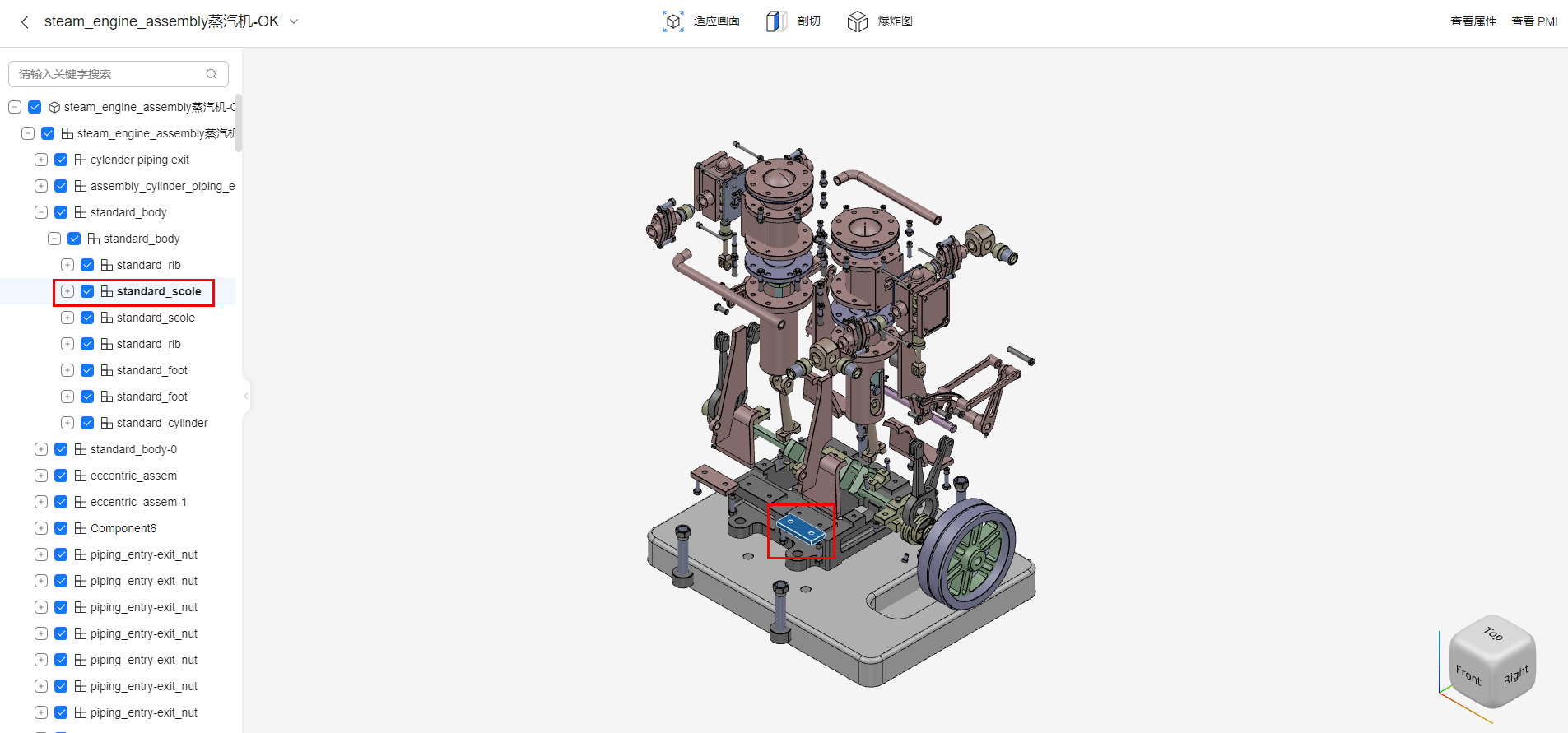

图5 结构树-快速选中模型组件
