一般图数据格式

在导入图数据之前，您需要了解GES中支持的图数据格式。

• GES仅支持载入具有标准CSV格式的原始图数据，如果您的原始数据并不符合指定的格式，则需要将数据整理为GES支持的格式。
• GES支持的图数据格式包含三部分：点文件、边文件以及元数据。
  • 点文件用于存放点数据。
  • 边文件用于存放边数据。
  • 元数据用于描述点文件和边文件中的数据格式。

概念说明

GES基于属性图模型导入图数据，因此，您需要了解属性图（Property graph）的基本概念。

一个属性图是由点、边、标签（Label）和属性（Property）组成的有向图。

• 点又称作节点（Node），边又称作关系（Relationship），点和关系是最重要的实体。
• 元数据是用于描述点或边的属性信息，元数据由多个标签组成，每个标签由一个或多个属性组成。
• 为点或边设置标签，那么拥有相同标签的点属于一个分组，是一个集合。
• 点和边只能设置一个标签。

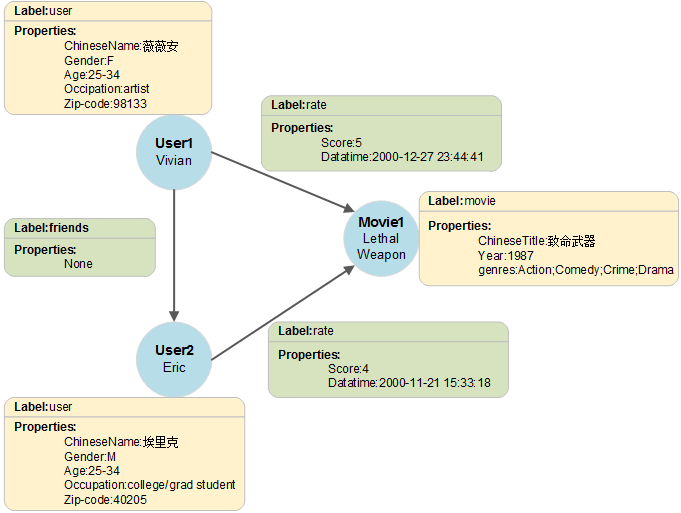

如下示例中，此图数据由3个点和3条边组成，Vivian、Eric和Lethal Weapon表示点，（Vivian，Eric）、（Vivian，Lethal Weapon）和（Eric、Lethal Weapon）表示边，user和movie表示点的类型（标签），rate和friends表示关系类型（标签）。

图1 图数据格式的示例

元数据

元数据的组成结构如下所示：

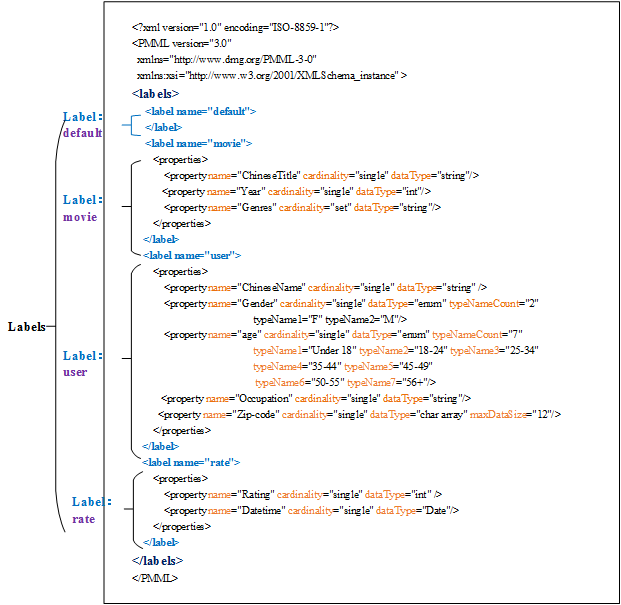

图2 元数据组成结构

GES的元数据用于定义点和边的属性信息，为XML格式的文件。

在元数据中包含了标签（Label）和属性（Property）。

• 标签（Label）

  标签是属性的集合，描述了一个点或边拥有的所有属性的数据格式。



  在不同的标签中，如果定义了相同的属性名称（Property name），则定义的cardinality和dataType需要跟已定义的一致。2.3.18版本以后不再有该限制，即支持不同Label下的同名属性类型不同。

• 属性（Property）

  属性指的是单个属性的数据格式，包含3个字段。

  • Property name：自定义属性名称，长度限制为1到256位，且不能包含<，>，&和ASCII码为14，15，30的特殊字符。


    同一个标签中不能包含相同的Property name。

  • cardinality：数据的复合类型，取值为single、list和set。
    • single是单值类型，表示该属性的数据是一个单值，如一个数字或一个字符串。


      当数据文件中single属性的数值为“value1;value2”这样的值时，将被识别为单值“value1;value2”。

    • list和set是多值类型，表示该属性的数据由多个值组成，不同的值用分号分隔。
      • list：数值有放入顺序，可重复，例如，“1;1;1”表示3个“1”。
      • set：数值无放入顺序，不可重复，重复数值会覆盖掉，例如，“1;1;1”只表示1个“1”。


      list和set类型不支持char array数据类型。

  • dataType：数据类型，支持的的数据类型如下表所示。

    表1 支持的数据类型

    类型	描述
    char	字符。
    char array	定长字符串（需指定最大长度，用maxDataSize参数实现）。 说明： 您可以设置maxDataSize参数来限制该类型数据的最大长度，详见图_元数据示例。 只有single类型支持该数据类型。 如果是数据类型是字符串类型，建议设置为char array，比设置为string类型，导入速度快。
    float	float浮点类型（32位浮点）。
    double	double浮点类型（64位浮点）。
    bool	bool类型，取值（0/1）或者（true/false）。
    long	长整数类型（取值范围-2^63 to 2^63-1）。
    int	整数类型（取值范围-2^31 to 2^31-1）。
    date	日期，目前支持格式如下所示： YYYY-MM-DD HH:MM:SS YYYY-MM-DD 说明： MM和DD均须写为两位数，即个位数字前加上“0”，例如“05/01”。
    enum	枚举类型（需指定枚举类型的个数以及每个枚举值），详见图_元数据示例。
    string	不定长字符串类型。 说明： 由于string为不定长类型，影响数据导入效率，建议使用char array替代； char array的长度根据业务需要自行定义，建议不超过32个字符。

元数据示例如下所示：

<?xml version="1.0" encoding="ISO-8859-1"?>
<PMML version="3.0"
  xmlns="http://www.dmg.org/PMML-3-0"
  xmlns:xsi="http://www.w3.org/2001/XMLSchema_instance" >
  <labels>
    <label name="default">
    </label>
    <label name="movie">
        <properties>
            <property name="ChineseTitle" cardinality="single" dataType="int" />
            <property name="Year" cardinality="single" dataType="string"/>
            <property name="Genres" cardinality="single" dataType="string"/>
        </properties>
    </label>
	<label name="user">
        <properties>
            <property name="ChineseName" cardinality="single" dataType="int" />
            <property name="Gender" cardinality="single" dataType="string"/>
            <property name="age" cardinality="single" dataType="enum" typeNameCount="7"
			typeName1="Under 18" typeName2="18-24" typeName3="25-34" typeName4="35-44" typeName5="45-49"
			 typeName6="50-55" typeName7="56+"/>
			<property name="occupation" cardinality="single" dataType="enum" typeNameCount="21"
			typeName1="other or not specified" typeName2="academic/educator" typeName3="artist" typeName4="clerical/admin" typeName5="college/grad student"
			 typeName6="customer service" typeName7="doctor/health care" typeName8="executive/managerial" typeName9="farmer" typeName10="homemaker"
			  typeName11="K-12 student" typeName12="lawyer" typeName13="programmer" typeName14="retired" typeName15="sales/marketing"
			   typeName16="scientist" typeName17="self-employed" typeName18="technician/engineer" typeName19="tradesman/craftsman" typeName20="unemployed"
			    typeName21="writer"/>
			<property name="Zip-code" cardinality="single" dataType="char array" maxDataSize="12"/>
        </properties>
    </label>
	<label name="rate">
        <properties>
            <property name="Rating" cardinality="single" dataType="int" />
            <property name="Datetime" cardinality="single" dataType="string"/>
        </properties>
    </label>
</labels>
</PMML>

点文件

点文件罗列了各个点的数据信息。一行为一个点的数据。格式如下所示，id是点数据的唯一标识。

id,label,property 1,property 2,property 3,…

• 点id的名称，建议您不要使用中划线（-）命名，会影响Gremlin查询的使用。

• 点id的类型不需要设置，默认为string。
• 请注意label前后不要任意加空格，逗号表示分隔符，空格会被识别成label的一部分，可能会出现识别不了或提示label不存在的情况。

示例：

Vivian,user,薇薇安,F,25-34,artist,98133
Eric,user,埃里克,M,18-24,college/grad student,40205

id 1, id 2, label, property 1, property 2, …

Eric,Lethal Weapon,rate,4,2000-11-21 15:33:18
Vivian,Eric,friends

id 1, id 2, label, property 1, property 2, …,sortKey

Eric,Lethal Weapon,rate,4,2000-11-21 15:33:18，5
Vivian,Eric,friends,
