创建架构制品图

前提条件

• 需拥有流程设计师角色，角色权限请参考DMAP数小二用户角色与权限说明。
• 已创建流程类或流程组，具体请参考通过DMAP数小二创建流程。

创建架构制品图

1. 进入DMAP数小二实例控制台界面。
   • 登录交换数据空间控制台，在页面左侧导航栏选择“DMAP数小二”，然后选择DMAP实例，单击“开始使用”。

     租户可执行此步骤。

   • 登录DMAP数小二。

     组织成员可执行此步骤。

2. 选择“流程管理 > 流程设计 > 流程架构视角/业务单元视角”，在目录中选择一个流程组或者流程类。
3. 在界面右侧“架构制品图”页签，单击“+”，进入新增架构制品图页面。
4. 在左侧面板中选择元素后拖入至画布中。
5. 为元素设置关联资产。
   1. 元素拖入至画布后，单击画布中的元素，在界面右侧面板中关联架构资产。
   2. 单击“添加关联”，在弹框中选择需要关联的资产类型，如流程类、流程组等，然后勾选该类型下的一个资产，单击“确定”。
   3. 关联架构资产后，元素文本信息展示为架构资产的名称。

6. 如图1单击画布中的元素，设置文本的字体大小、颜色、位置等。

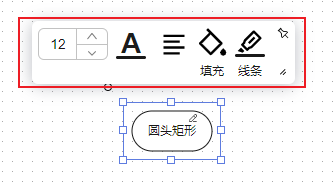

   图1 设置文本的颜色、位置等


7. 创建元素间的连接。
   1. 鼠标放置元素节点上，系统展示元素的连接点，如图2。
      图2 元素连接点

   2. 创建连接线。

      单击连接点并连接至下一节点的连接点。

   3. 系统预置路径点来改变连接线位置。

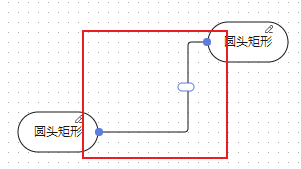

      图3 使用路径点改变连接线位置

   4. 如图4设置连接线的样式。

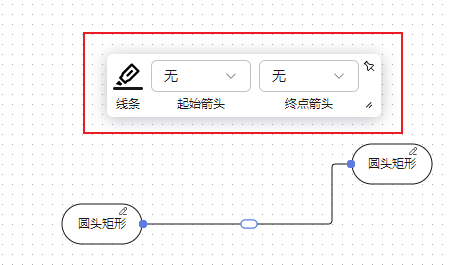

      图4 设置连接线的样式


8. 根据需求，参考4至7步骤，设计添加多个元素，右键单击元素，可进行“剪切”、“复制”等操作，如图5。同时也可使用快捷键进行页面元素的操作，鼠标放置页面右下角查看快捷按键操作，如图6。

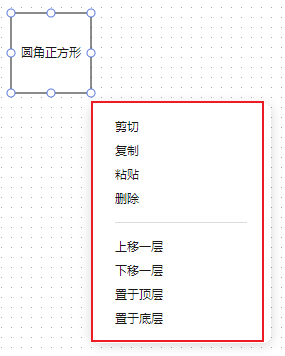

   图5 元素更多操作

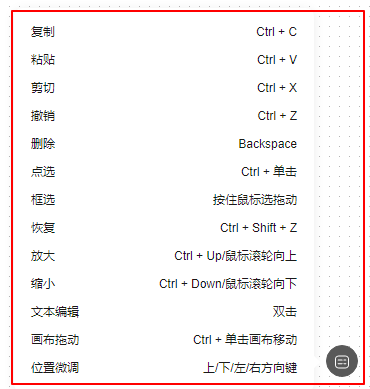

   图6 画布快捷键


9. 单击“保存”，架构制品图创建完成。

   为避免用户在没有保存的情况下丢失数据，系统每隔5分钟会自动执行保存的操作。

编辑架构制品图

1. 进入DMAP数小二实例控制台界面。
   • 登录交换数据空间控制台，在页面左侧导航栏选择“DMAP数小二”，然后选择DMAP实例，单击“开始使用”。

     租户可执行此步骤。

   • 登录DMAP数小二。

     组织成员可执行此步骤。

2. 选择“流程管理 > 流程设计 > 流程架构视角/业务单元视角”，在目录中选择一个流程组或者流程类。
3. 单击目录处流程类或流程组名称，在页面右侧“架构制品图”页签，单击“编辑”。
4. 在“编辑架构制品图”页面，根据需求修改元素关联的资产以及字体大小、颜色、位置等，单击“保存”。
