通过VPN连通网络

约束限制

• 资源组为私网网段，不能与数据源网段重叠，否则会导致网络无法打通。
• 资源组不具有公网网段，因此本方案仅能与数据源的私网连通。

前提条件

• 已购买资源组，详情请参见购买数据集成资源组。
• 已购买并配置虚拟专用网络VPN，与云上的至少一个虚拟私有云VPC连通。若未开通虚拟专用网络VPN请参考通过企业版站点入云VPN实现数据中心和VPC互通进行配置。

准备工作

查询打通网络过程中所涉及到对象的网段（包含数据源、中转VPC、资源组），为便于理解，本章节将举例为您进行介绍。

表1 资源网段规划

资源名称	说明	私网网段示例
数据源网段	其他云上数据源所属私网网段，请用户根据实际情况自行获取。	192.168.0.0/24
中转VPC及其子网	用于连通数据源和资源组网络的中间桥梁，本方案中需要使用虚拟专用网络VPN网关所配置的虚拟私有云和对应的子网。 查看方式： 登录虚拟专用网络控制台，在左侧导航栏，选择“虚拟专用网络 > VPN网关”，在列表中找到连通其他云所使用的VPN网关，单击VPN网关名称，查看关联的虚拟私有云和本端子网。 图2 查看虚拟网关	VPC：10.186.0.0/19 子网：10.186.0.0/24
资源组VPC	Migration实时计算资源组所属VPC，由于资源组创建在用户账户下属的资源租户，使用资源租户的VPC网段，因此不占用用户账户的VPC网段。 查看方式： 登录DataArts Studio控制台，进入实例，单击“资源管理”进入资源管理页面，在“实时资源管理”中单击指定资源组的下拉框，查看该资源组的VPC网段。 图3 查询资源组网段	172.16.0.0/19

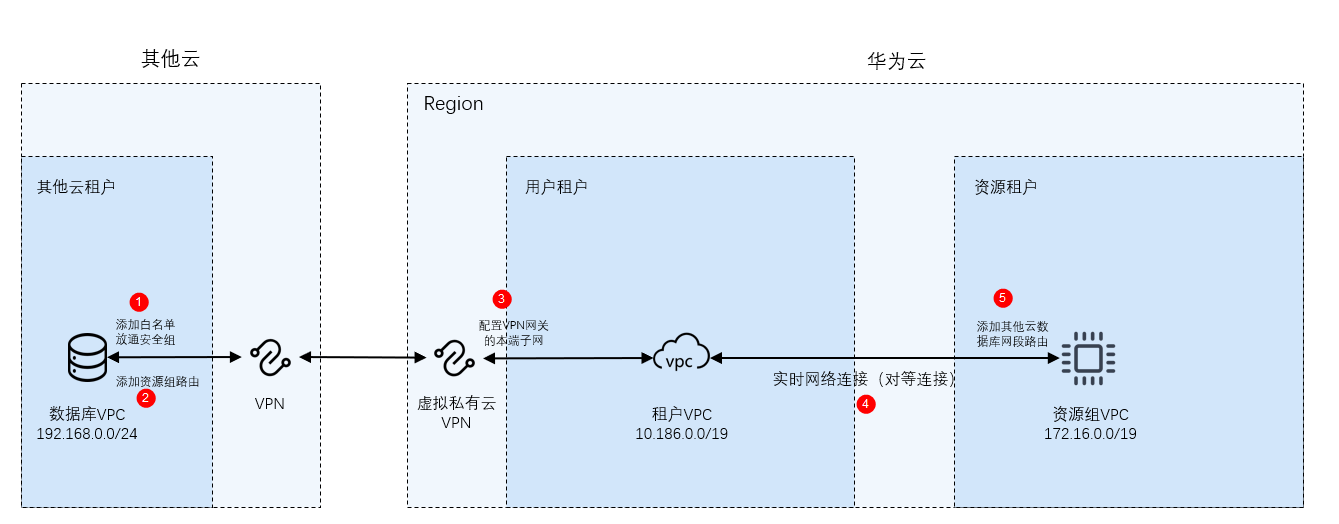

网络配置流程

1. 其他云数据库添加白名单及安全组规则。
   • 其他云数据库需要添加Migration资源组VPC网段（例如172.16.0.0/19）访问数据库的权限。各类型数据库添加白名单的方法不同，具体方法请参考各数据库官方文档进行操作。
   • 数据库若配置了安全组，则还需要增加入方向规则，放通Migration资源组VPC网段（例如172.16.0.0/19），使其可以访问数据库监听端口。


   各数据源所用端口不尽相同，可参考数据源安全组应放通哪些端口可满足Migration访问？进行安全组规则端口配置。

2. （可选）其他云数据库所在网络及VPN网关添加路由。
   • 必要时，其他云数据库所在网络需要添加路由，目的地址指向Migration资源组VPC网段（例如172.16.0.0/19），下一跳跳至其他云的VPN网关，建议参考其他云VPN官网资料进行配置。
   • 必要时，其他云上的VPN网关路由表中也需要添加路由，目的地址指向Migration资源组VPC网段（例如172.16.0.0/19），下一跳跳至其他云的VPN连接/网关，建议参考其他云VPN官网资料进行配置。

3. 虚拟专用网络本端子网添加资源组网段。

   为了允许VPN访问资源组网段，请登录虚拟专用网络控制台，在左侧导航栏，选择“虚拟专用网络 > VPN网关”，在列表中找到连通其他云所使用的VPN网关，单击右侧操作栏中的“修改基本信息”按钮，在弹出框中的“本端子网”输入框里添加添加Migration资源组VPC网段（例如172.16.0.0/19）。

   图4 添加本端子网


4. 创建Migration实时网络连接（对等连接）。

   为了连通中转VPC和实时资源组VPC网络，可以通过DataArts Studio资源管理功能来创建两个VPC间的对等连接。

   登录DataArts Studio控制台，进入实例，单击“资源管理”进入资源管理页面。

   图5 新建网络连接


   在“实时网络连接”页签中单击“新建”，在弹出的“新建网络连接”对话框输入对应参数，配置参数如下表所示：

   表2 新建网络连接参数

   参数	说明
   连接名称	填写待创建的网络连接名称。 只能包含字母、数字和下划线。
   资源组	需要和指定VPC进行网络打通的资源组。 如果创建时未选择资源组，可以在网络连接创建好后再绑定资源组。支持绑定多个资源组，可以通过单击“更多” >“绑定资源组”进行选择。
   虚拟私有云（VPC）	选择需要和资源组进行网络打通的虚拟私有云。 本方案中，资源组网段与中转VPC之间通过对等连接连通网络，因此必须选择中转VPC（例如10.186.0.0/19）。
   子网	中转VPC的子网（例如10.186.0.0/24）。
   路由表	子网实际关联的路由表，绑定资源组时会在此路由表中添加资源组的路由信息。本参数无需配置。 为网络连接绑定资源组，实际上是通过资源组网段与中转VPC之间的对等连接连通网络，因此绑定资源组时会在此路由表中添加一条指向资源组VPC网段的路由。

5. 实时网络连接（对等连接）添加数据源网段路由。

   单击步骤4所创建实时网络连接的“路由信息”，单击“添加路由”，输入本地IDC自建数据库的私有网络地址（例如192.168.0.0/24）。

   图6 添加路由1

   图7 添加路由2


6. （可选）MRS类型数据源还需要进行以下操作打通网络。

   实时网络连接创建完成并绑定资源组后，单击右侧“更多 > 修改主机信息”，按照输入框提示的格式填写MRS集群所有节点的IP和域名。

   图8 修改主机信息



   查看MRS集群节点IP和域名的方式：

   • 打开MRS页面，进入用户的MRS集群，单击“节点管理”页签，展开所有节点组，可以看到各节点IP、节点名称即是域名。

     须添加所有节点IP（图中序号1）、域名信息（图中序号2），用回车分割。

     图9 查看MRS集群节点IP和域名

   • 登录MRS集群节点，详情请参见登录MRS集群节点，执行命令cat /etc/hosts，可以列出所有节点的IP和域名。

7. 测试网络连接。

   在DataArts Studio工作空间下创建数据连接，并创建实时集成作业，选择对应数据连接和资源组进行连通性测试，详情请参考创建实时集成作业。
