数据架构示例

添加审核人

在数据架构中，数据建模流程中的步骤都需要经过审批，因此，需要先添加审核人。 Administrator角色或该工作空间管理员，具备对应的添加审核人的权限。

1. 在DataArts Studio控制台首页，选择对应工作空间的“数据架构”模块，进入数据架构页面。
2. 单击左侧导航树中的“配置中心”，进入相应页面后，在“审核人管理”页签，单击“添加”按钮。
3. 选择审核人（工作空间管理员、开发者、自定义角色审批），输入正确的电子邮箱和手机号，单击“确定”完成审核人添加。
   您也可以添加自己当前账号为审核人，在后续提交审批的相关操作中，支持进行“自助审批”。根据需要，可以添加多个审核人。

   图1 添加审核人


管理配置中心

主题设计

在本示例中，主题设计如表2所示，说明如下：

• 新建1个主题域分组：城市交通。
• 在主题域分组“城市交通”下，新建4个主题域：行程记录、集团、时空、公共维度。
• 在主题域“行程记录”下，新建4个业务对象：原始记录、标准记录、行程事实、记录统计。
• 在主题域“集团”下，新建1个业务对象：供应商。
• 在主题域“时空”下，新建1个业务对象：时间。
• 在主题域“公共维度”下，新建1个业务对象：公共维度。

图3 主题设计

操作步骤如下：

1. 登录DataArts Studio控制台。找到已创建的DataArts Studio实例，单击实例卡片上的“进入控制台”。
2. 在工作空间概览列表中，找到所需要的工作空间，单击“数据架构”，进入数据架构控制台。
3. 在数据架构控制台，单击左侧菜单栏的“配置中心”。选择“ 主题流程配置”，使用默认的3层层级。

   L1-L7表示主题层级，默认3层，最大7层，最少2层，最后一层是业务对象，其他层级名称可编辑修改。配置中心配置的层级数，将在“主题设计”模块生效。

   图4 配置主题层级


4. 在数据架构控制台，单击左侧菜单栏的“主题设计”，进入相应页面后，单击“新建”创建L1层主题，即主题域分组。

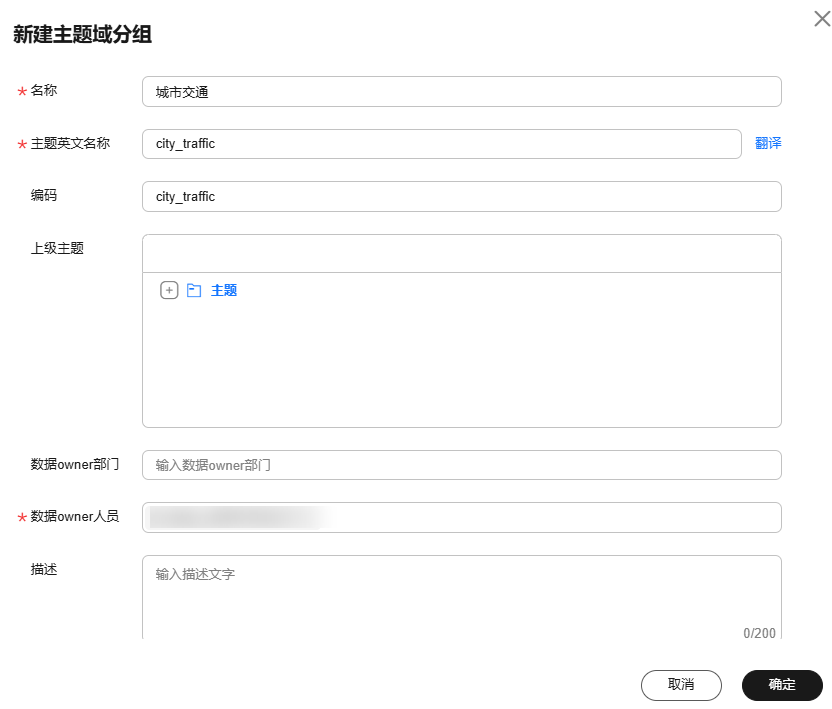

   图5 新建L1层主题


   在弹出窗口中，按图5所示填写参数，然后单击“确定”完成主题域分组的创建。

5. 主题域分组创建完成后，您需要勾选主题域分组，并单击“发布”，发布主题域分组。在弹出的“批量发布”对话框中选择审核人，再单击“确认提交”，等待审核人员审核通过后，主题域分组发布成功。如果当前账号具备审核人权限，也可以勾选“自助审批”，直接提交即可以审核通过。
   图6 发布主题域分组


6. 在L1层主题“城市交通”下，依次新建4个L2层主题，即主题域：行程记录、集团、时空、公共维度。

   以主题域“行程记录”为例，新建主题域的步骤如下，其他主题域也请参照以下步骤进行添加：

   1. 选中已创建的L1层主题“城市交通”。单击右键，选择“新建”。或者单击右侧的“新建”按钮。
      图7 创建L2层主题


   2. 在弹出窗口中，“名称”和“编码”请参照表2中的“主题域名称”和“主题域编码”进行填写，其他参数可根据实际情况进行填写，配置完成后单击“确定”完成主题域的新建。
   3. 主题域创建完成后，您需要勾选主题域，并单击“发布”，发布主题域。在弹出的“批量发布”对话框中选择审核人，再单击“确认提交”，等待审核人员审核通过后，主题域发布成功。如果当前账号具备审核人权限，也可以勾选“自助审批”，直接提交即可以审核通过。
      图8 发布主题域


7. 新建业务对象。
   • 在主题域“行程记录”下，新建4个业务对象：原始记录、标准记录、行程事实、记录统计。
   • 在主题域“集团”下，新建1个业务对象：供应商。
   • 在主题域“时空”下，新建1个业务对象：时间。
   • 在主题域“公共维度”下，新建1个业务对象：公共维度。

   以在主题域“行程记录”下新建业务对象“原始记录”为例，新建业务对象的步骤如下，其他业务对象也请参照以下步骤进行添加：

   1. 选中已创建的L2层主题“行程记录”。单击右键，选择“新建”。或者单击右侧的“新建”按钮。
   2. 在弹出窗口中，“名称”和“编码”请参照表2中的“业务对象名称”和“业务对象编码”进行填写，其他参数可根据实际情况进行填写，配置完成后单击“确定”完成业务对象新建。
   3. 业务对象创建完成后，您需要勾选业务对象，并单击“发布”，发布业务对象。在弹出的“批量发布”对话框中选择审核人，再单击“确认提交”，等待审核人员审核通过后，业务对象发布成功。如果当前账号具备审核人权限，也可以勾选“自助审批”，直接提交即可以审核通过。
      图9 发布业务对象


新建码表并发布

在本示例中，您需要新建如表3所示的3个码表：

操作步骤如下：

1. 在数据架构控制台，单击左侧导航树中的“码表管理”，进入码表管理页面。
2. 新建3个码表目录：付款方式、供应商、费率。

   以新建“付款方式”目录为例，新建目录步骤如下，其他目录也请参照以下步骤进行新建。

   1. 在码表管理页面，单击码表目录树中上方的新建目录。
      图10 码表目录树

   2. 在弹出框中，输入目录名称，选择目录，然后单击“确定”。
      图11 新建码表目录


3. 新建3个码表：付款方式、供应商、费率代码。

   以新建“付款方式”码表为例，新建码表步骤如下，其他码表也请参照以下步骤完成新建：

   1. 在码表管理页面，在码表目录树中选择一个目录，然后在右侧单击“新建”按钮。
      图12 码表管理

   2. 在新建码表页面中，请参考表3配置参数，然后单击“保存”。
      图13 新建码表

   3. 参考步骤3.a~3.b，在供应商目录下创建供应商码表，在费率目录下创建费率码表。
      图14 供应商码表

      图15 费率码表


4. 分别为付款方式、供应商、费率3个码表填写数值。

   在“码表管理”页面，找到码表“付款方式”，然后在该码表所在行选择“更多 > 填写数值”。在填写数值页面，依次单击“新建”添加如表4所示的数值。

   表4 付款方式码表的数值

   付款方式编码 payment_type_id	付款方式值 payment_type_value
   1	Credit card
   2	Cash
   3	No charge
   4	Dispute
   5	Unknown
   6	Voided trip

   返回“码表管理”页面，找到码表“供应商”，然后在该码表所在行选择“更多 > 填写数值”。在填写数值页面，依次单击“新建”添加如表5所示的数值。

   表5 供应商码表的数值

   供应商id vendor_id	供应商 vendor_value
   1	A Company
   2	B Company

   返回“码表管理”页面，找到码表“费率代码”，然后在该码表所在行选择“更多 > 填写数值”。在填写数值页面，依次单击“新建”添加如表6所示的数值。

   表6 费率码表的数值

   费率id rate_code_id	费率说明 rate_code_value
   1	Standard rate
   2	JFK
   3	Newark
   4	Nassau or Westchester
   5	Negotiated fare
   6	Group ride

5. 返回码表管理页面后，在码表列表中，选中刚才新建的3个码表，然后单击“发布”发布码表。
6. 在“批量发布”对话框中选择审核人，再单击“确认提交”，等待审核人员审核通过后，码表发布成功。如果当前账号具备审核人权限，也可以勾选“自助审批”，直接提交即可以审核通过。

新建数据标准并发布

在本示例中，您需要新建如表7所示的3个数据标准：

1. 在数据架构控制台，单击左侧导航树中的“数据标准”，进入数据标准页面。
2. 首次进入“数据标准”页面，需要定制模板，定制的模板后续可以在配置中心进行更改。本示例需要额外勾选“引用码表”，如图所示。
   图16 新建数据标准目录


3. 请参考以下步骤，分别新建3个数据标准的目录：付款方式、供应商、费率。

   在数据标准页面的目录树上方，单击新建目录，然后在弹出框中输入目录名称“付款方式”并选择目录，单击“确定”完成目录的新建。

   图17 新建数据标准目录


4. 请参考以下步骤，分别新建3个数据标准：付款方式、供应商、费率。
   1. 在数据标准页面的目录树中，选中所需要的目录，然后在右侧页面中单击“新建”。
   2. 在新建数据标准页面中，3个数据标准可分别参考如下配置，配置完成后单击“保存”。在本示例中，数据标准模板只选取了几个参数，您可以参考配置中心的“标准模板管理”定制数据标准模板。
   图18 数据标准-付款方式

   图19 数据标准-供应商

   图20 数据标准-费率代码


5. 返回数据标准页面后，在列表中勾选刚才新建的3个数据标准，然后单击“发布”发布数据标准。
6. 在“批量发布”对话框中选择审核人，再单击“确认提交”，等待审核人员审核通过后，数据标准发布成功。如果当前账号具备审核人权限，也可以勾选“自助审批”，直接提交即可以审核通过。

数仓规划：新建SDI层和DWI层两个模型

在数仓规划中，分别新建SDI层和DWI层两个关系模型，并通过逆向数据库导入原始数据表到SDI层的关系模型中，在DWI层模型中新建一个“标准出行数据”的标准化的业务表。

1. 在数据架构控制台，单击左侧导航树中的“数仓规划”。

   选择SDI层，单击“添加模型”，新建一个SDI层关系模型，命名为“sdi”，再选择DWI层，单击“添加模型”，新建一个DWI层关系模型，命名为“dwi”。单击“确定”即可。

   图21 添加SDI层关系模型

   图22 添加DWI层关系模型

   1. 先新建一个SDI层关系模型，命名为“sdi”。在SDI层中，单击“添加模型”，进入新建模型页面，配置如下参数，单击“确定”。
      图23 新建SDI物理模型


   2. 再新建一个DWI层关系模型，命名为“dwi”。在物理模型页签中，单击“添加模型”，进入新建模型页面，配置如下参数，单击“确定”。
      图24 新建DWI模型


2. 在“数仓规划”页签中，单击新建的SDI关系模型，进入到“关系建模”页面，展开主题后，选中业务对象“城市交通 > 行程记录 > 原始记录”，单击“逆向数据库”，通过逆向数据库，导入原始表。


   逆向数据库依赖于数据资产采集，请您确保已对所需逆向的数据库完成数据资产采集。

   图25 模型目录


   在“逆向数据库”窗口中，配置如下所示参数，然后单击“确定”。在本示例中选择贴源层数据库demo_sdi_db中的原始数据表。

   图26 逆向数据库


   逆向数据库成功后，单击“关闭”。逆向后的表为草稿状态，在单击“发布”后，在列表中可查看导入并发布的表。

   图27 查看表


3. 请参照以下步骤，新建一个“标准出行数据”的标准化的业务表。
   1. 在“数仓规划”页签中，单击新建的DWI关系模型，进入到“关系建模”页面，展开主题后，选中DWI模型中的业务对象“城市交通 > 行程记录 > 标准记录”，然后在右侧列表上方单击“新建”按钮，进入新建表页面。
   2. 在新建表的“基本配置”标签页中，配置如下：

      表8 标准出行数据表

      *所属主题	*表名称	*表英文名称	*数据连接	数据库	*描述
      标准记录	标准出行数据	dwi_taxi_trip_data	mrs_hive_link	demo_dwi_db	无

      图28 行程数据表基本配置


   3. 单击“下一步”，进入“表字段”标签页。单击“新建”，在标准出行数据表中，依次添加如表9所示的字段，并单击字段供应商编号、费率代码、付款方式的“数据标准”列中的按钮，分别关联数据标准“供应商”、“费率代码”和“付款方式”。添加完成后如图29所示。

      表9 标准出行数据表字段

      序号	名称	英文名称	数据类型	数据标准	主键	分区	不为空	标签
      1	供应商编号	vendor_id	长整型(BIGINT)	供应商	不勾选	不勾选	勾选	-
      2	上车时间	tpep_pickup_datetime	时间戳类型(TIMESTAMP)	-	不勾选	不勾选	勾选	-
      3	下车时间	tpep_dropoff_datetime	时间戳类型(TIMESTAMP)	-	不勾选	不勾选	勾选	-
      4	乘客人数	passenger_count	字符类型(STRING)	-	不勾选	不勾选	勾选	-
      5	行驶距离	trip_distance	高精度(DECIMAL)(10,2)	-	不勾选	不勾选	勾选	-
      6	费率代码	rate_code_id	长整型(BIGINT)	费率代码	不勾选	不勾选	勾选	-
      7	存储转发标识	store_fwd_flag	字符类型(STRING)	-	不勾选	不勾选	勾选	-
      8	上车地点	pu_location_id	字符类型(STRING)	-	不勾选	不勾选	勾选	-
      9	下车地点	do_location_id	字符类型(STRING)	-	不勾选	不勾选	勾选	-
      10	付款方式代码	payment_type	长整型(BIGINT)	付款方式	不勾选	不勾选	勾选	-
      11	车费	fare_amount	高精度(DECIMAL)(10,2)	-	不勾选	不勾选	勾选	-
      12	加收	extra	高精度(DECIMAL)(10,2)	-	不勾选	不勾选	勾选	-
      13	MTA税	mta_tax	高精度(DECIMAL)(10,2)	-	不勾选	不勾选	勾选	-
      14	手续费	tip_amount	高精度(DECIMAL)(10,2)	-	不勾选	不勾选	勾选	-
      15	通行费	tolls_amount	高精度(DECIMAL)(10,2)	-	不勾选	不勾选	勾选	-
      16	改善附加费	improvement_surcharge	高精度(DECIMAL)(10,2)	-	不勾选	不勾选	勾选	-
      17	总车费	total_amount	高精度(DECIMAL)(10,2)	-	不勾选	不勾选	勾选	-

      图29 标准出行数据表字段


      对于标准出行数据表中的字段，您可以执行以下操作。

      • 关联数据标准

        在新建表或编辑表时，进入“表字段”标签页，在字段所在行的“数据标准”列，单击按钮可以选择一个数据标准与字段相关联。将字段关联数据标准后，表发布上线后，就会自动生成一个质量作业，每个关联了数据标准的字段会生成一个质量规则，基于数据标准对字段进行质量监控，您可以前往DataArts Studio数据质量模块的“质量作业”页面进行查看。有关关联数据标准的更多信息，请参见物理模型设计中的“新建表并发布”。

      • 添加标签

        标签是用户自定义的标识。添加标签后，您就可以在DataArts Studio数据目录模块中通过标签搜索相关的数据资产。

        在新建表或编辑表时，进入“表字段”标签页，在字段所在行的“标签”列，单击按钮可以添加标签，在弹出框中，您可以输入新的标签名称后按回车，也可以在下拉列表中选择已有标签。

      • 关联质量规则

        完成表的新建后，您可以在表中为字段关联质量规则，完成关联后，当表发布成功后，就会在DataArts Studio数据质量中自动创建质量作业，如果当前表已经发布，则系统会自动更新质量作业。有关关联质量规则的更多信息，请参见关联质量规则。

   4. 单击“下一步”，进入“关系”标签页，本示例不涉及。
   5. 继续单击“下一步”，进入“映射”标签页，通过新建映射设计表的数据来源。
      • 如果表中的字段数据来源于不同的关系模型，您需要创建多个映射。在每个映射中，您只需要为来源于当前映射的字段设置源字段，其他字段可以不设置。
      • 如果表中的字段数据来源于同一个关系模型中的多个表，您可以新建一个映射。在该映射的“源表”中，您可以将多个表设置Join，然后再为表中的字段设置源字段。

      本示例只需要新建一个映射。单击“新建”，新建一个映射，如图30。

      • 映射名称：新建映射时会自动生成，您也可以修改。
      • 来源模型：本示例选择“sdi”。
      • 源表：本示例选择原始数据表“sdi_taxi_trip_data”，标准出行数据表的数据均来源于该原始数据表。
        图30 新建映射

      • 字段映射：

        在“字段映射”区域，依次为表中的字段设置源字段，所选择的源字段应与表中的字段代表相同含义，一一对应。如图31所示，在字段映射的底部，会显示生成的SQL语句，可供参考。



        • 如果在“数据架构 > 配置中心 > 功能配置”页面中勾选了“模型设计业务流程步骤 > 创建数据开发作业”（默认不勾选），发布表时，系统支持根据表的映射信息，在数据开发中自动创建一个ETL作业，每一个映射会生成一个ETL节点，作业名称以“数据库名称_表编码”开头。当前该功能处于内测阶段，仅支持DLI->DLI和DLI->DWS两种映射的作业创建。

          已创建的ETL作业可以进入“数据开发 > 作业开发”页面查看。ETL作业默认每天0点启动调度。

        • 在本示例中，不支持自动创建ETL作业，映射信息仅为数据开发提供数据的ETL流向。在数据开发的过程中，可以参考此处的映射关系编写SQL脚本。
        图31 字段映射

   6. 完成映射的配置后，出租车行程数据表配置完成，单击“保存”。

4. 模型创建好之后，勾选已创建的模型，选择“更多 > 导出”，然后在弹出框中选中“表”并单击“确定”，可以将整个模型导出。参考同样的方法导出模型“sdi”。导出后的模型，可以作为备份，今后可用于模型导入。
   图32 导出模型


5. 发布表模型。
   1. 发布2中通过逆向数据库导入SDI模型的原始表，发布后，就可以通过DataArts Studio对原始表进行管理和监控。

      返回关系建模页面，在模型目录选择“sdi”模型，然后在右侧的列表中，勾选表sdi_taxi_trip_data，再单击“发布”，然后在弹出框中选择审核人，单击“确认提交”，等待审核人员审核通过后，“sdi”模型发布成功。如果当前账号具备审核人权限，也可以勾选“自助审批”，直接提交即可以审核通过。

   2. 发布DWI模型中的表。

      返回关系建模页面，在模型目录中选择“dwi”模型，然后在右侧的列表中，勾选表“标准出行数据”，再单击“发布”，然后在弹出框中选择审核人，单击“确认提交”，等待审核人员审核通过后，“dwi”模型发布成功。如果当前账号具备审核人权限，也可以勾选“自助审批”，直接提交即可以审核通过。

6. 当表模型发布成功后，进入数据架构的“关系建模”页面选择对应模型，可以查看表的“状态”和“同步状态”。
   发布是一个异步操作，您可以单击按钮刷新状态。表发布并通过审核后，系统会依据“配置中心 > 功能配置”页面中的“模型设计业务流程步骤”进行创建表、同步技术资产、同步业务资产等操作，在表的“同步状态”一列中将显示同步状态。

   • “同步状态”若均显示成功，则说明表发布成功。鼠标移至“同步状态”中的图标之上，若显示“创建表: 创建成功”说明该表在对应的数据源下已经创建成功。
   • “同步状态”若显示某一项或某几项失败，可以先刷新状态。如果仍失败，可以选择操作列的“更多 > 发布历史”，然后进入“发布日志”标签页查看日志。

     请根据错误日志定位失败原因，问题解决后，再返回“关系建模”页面，在列表中勾选需同步的表，然后选择“更多 > 同步”尝试重新同步。如果仍同步失败，请联系技术支持人员协助解决。

   图33 查看表状态


   在列表中单击表名，可以查看表的详情，其中“数据源”显示了表的位置。

   图34 表详情


维度建模：在DWR层新建并发布维度

在维度建模中，在DWR数据报告层中新建3个码表维度（供应商、费率代码和付款方式）和1个层级维度（日期维度）。

1. 在数据架构控制台，单击左侧导航树中的“维度建模”，进入维度建模页面。
2. 新建如表10所示的3个码表维度。

   表10 码表维度

   *所属主题	*维度名称	*维度英文名称	*维度类型	*资产责任人	描述	*数据连接类型	*数据连接	*数据库	选择码表
   供应商	供应商	dim_vendor	码表维度	-	无	MRS_HIVE	mrs_hive_link	demo_dwr_db	供应商
   公共维度	费率代码	dim_rate_code	码表维度	-	无	MRS_HIVE	mrs_hive_link	demo_dwr_db	费率
   公共维度	付款方式	dim_payment_type	码表维度	-	无	MRS_HIVE	mrs_hive_link	demo_dwr_db	付款方式

   1. 在“维度建模”页面进入“维度”标签页，在主题树中选中“城市交通 > 集团 > 供应商”，然后单击“新建”新建供应商维度。
      图35 维度建模

   2. 在新建维度页面，如下图所示配置参数，然后单击“保存”完成维度的新建。
      图36 新建维度

   3. 在“维度建模”页面进入“维度”标签页，在主题树中选中“城市交通 > 公共维度 > 公共维度”，然后单击“新建”新建费率代码维度。在新建维度页面，配置如下，配置完成后单击“保存”。
      图37 费率代码维度

   4. 在“维度建模”页面进入“维度”标签页，在主题树中选中“城市交通 > 公共维度 > 公共维度”，然后单击“新建”新建付款方式维度。在新建维度页面，维度配置如下，配置完成后单击“保存”。
      图38 付款方式维度


3. 新建一个层级维度“日期维度”。
   1. 在“维度建模”页面进入“维度”标签页，在主题树中选中“城市交通 > 时空 > 时间”，然后单击“新建”新建日期维度。
   2. 基本配置和物化配置如下：

      表11 日期维度

      *所属主题	*维度名称	*维度英文名称	*维度类型	*资产责任人	描述	*数据连接类型	*数据连接	*数据库
      时间	日期维度	dim_date	层级维度	-	无	MRS_HIVE	mrs_hive_link	demo_dwr_db

      图39 日期维度


   3. 属性配置如下：

      表12 属性配置

      序号	属性名称	属性英文名称	数据标准	数据类型	代理键	主键	分区	不为空
      1	日期维度	dim_date_key	-	TIMESTAMP	选中	选中	不勾选	勾选
      2	时间	real_time	-	TIMESTAMP	不选	不选	不勾选	不勾选
      3	分id	minute_id	-	BIGINT	不选	不选	不勾选	不勾选
      4	分	minute	-	BIGINT	不选	不选	不勾选	不勾选
      5	时id	hour_id	-	BIGINT	不选	不选	不勾选	不勾选
      6	时	hour	-	BIGINT	不选	不选	不勾选	不勾选
      7	日id	day_id	-	BIGINT	不选	不选	不勾选	不勾选
      8	日	day	-	STRING	不选	不选	不勾选	不勾选
      9	月id	month_id	-	BIGINT	不选	不选	不勾选	不勾选
      10	月	month	-	STRING	不选	不选	不勾选	不勾选
      11	年id	year_id	-	BIGINT	不选	不选	不勾选	不勾选
      12	年	year	-	BIGINT	不选	不选	不勾选	不勾选

      图40 属性配置

   4. 在层级配置区域，单击“新建”，新建如下2个层级：
      图41 层级1

      图42 层级2

   5. 新建维度页面配置完成后，单击“保存”。

4. 返回维度页面后，在维度列表中，勾选刚才新建的4个维度，再单击“发布”。
5. 在“批量发布”对话框中，选择审核人，单击“确认提交”，等待审核人员审核通过后，维度发布成功。如果当前账号具备审核人权限，也可以勾选“自助审批”，直接提交即可以审核通过。
6. 完成所有维度的新建和发布，待审核通过后，系统会自动创建与维度相对应的维度表，维度表的名称和编码均与维度相同。在“维度建模”页面，选择“维度表”页签，可以查看建好的维度表。

   在维度表列表中，在“同步状态”一列中可以查看维度表的同步状态。

   • 如果同步状态均显示成功，则说明维度发布成功，维度表在数据库中创建成功。
   • 如果同步状态中存在失败，可单击该维度表所在行的“发布历史”，然后在展开的页面中进入“发布日志”页签查看日志。请根据错误日志定位失败原因，问题解决后，您可以勾选该维度表，再单击列表上方的“同步”按钮尝试重新同步。如果问题仍未能解决，请联系技术支持人员协助处理。
   图43 维度表同步状态


维度建模：在DWR层新建并发布事实表

在维度建模中，在DWR数据报告层中新建一个事实表“行程订单”。

1. 在数据架构控制台，单击左侧导航树中的“维度建模”，进入维度建模页面。
2. 单击“事实表”页签，进入事实表页面。在左侧的主题树中选择业务对象“城市交通 > 行程记录 > 行程事实”，然后单击“新建”按钮开始新建行程订单表。

   在新建事实表页面的“基本配置”区域，配置如下：

   • 所属主题：主题域分组：城市交通>主题域：行程记录>业务对象：行程事实
   • 表名称：行程订单
   • 表英文名称：fact_stroke_order
   • 数据连接类型：MRS_HIVE
   • 数据连接：mrs_hive_link
   • 数据库：demo_dwr_db
   • 表类型：HIVE_TABLE
   • 资产责任人：在下拉列表中选择一个责任人。
   • 描述：无

   在“字段配置”区域，选择 " 新建 > 维度"，在弹出框中选择维度“费率代码”、“供应商”、“付款方式”、“日期维度”，单击“确定”。再次选择 " 新建 > 维度"，在弹出框中选择“日期维度”并单击“确定”。然后，在维度字段列表中，调整维度字段的顺序，并修改2个日期维度的信息，如表13所示。

   表13 维度字段

   序号	字段名称	字段英文名称	数据类型	主键	分区	不为空	关联数据标准	关联维度	角色	描述
   1	费率id	rate_code_id	BIGINT	不勾选	不勾选	不勾选	-	费率代码	dim_	-
   2	供应商id	vendor_id	BIGINT	不勾选	不勾选	不勾选	-	供应商	dim_	-
   3	付款方式编码	payment_type_id	BIGINT	不勾选	不勾选	不勾选	-	付款方式	dim_	-
   4	上车时间	dim_pickup_date_key	TIMESTAMP	不勾选	不勾选	不勾选	-	日期维度	dim_pickup	日期层维表
   5	下车时间	dim_dropoff_date_key	TIMESTAMP	不勾选	不勾选	不勾选	-	日期维度	dim_dropoff	日期层维表

   在“字段配置”区域，选择“新建 > 度量”，依次新建如表14所示的字段。

   表14 度量属性

   序号	字段名称	字段英文名称	数据类型	主键	分区	不为空	关联数据标准
   6	上车地点	pu_location_id	字符类型(STRING)	不勾选	不勾选	不勾选	-
   7	下车地点	do_location_id	字符类型(STRING)	不勾选	不勾选	不勾选	-
   8	车费	fare_amount	高精度(DECIMAL) (10,2)	不勾选	不勾选	不勾选	-
   9	加收	extra	高精度(DECIMAL) (10,2)	不勾选	不勾选	不勾选	-
   10	MTA税	mta_tax	高精度(DECIMAL) (10,2)	不勾选	不勾选	不勾选	-
   11	手续费	tip_amount	高精度(DECIMAL) (10,2)	不勾选	不勾选	不勾选	-
   12	通行费	tolls_amount	高精度(DECIMAL) (10,2)	不勾选	不勾选	不勾选	-
   13	改善附加费	improvement_surcharge	高精度(DECIMAL) (10,2)	不勾选	不勾选	不勾选	-
   14	总车费	total_amount	高精度(DECIMAL) (10,2)	不勾选	不勾选	不勾选	-

   图44 事实表字段配置


3. 新建事实表页面配置完成后，单击“发布”提交审核。
4. 在弹出框中选择审核人，单击“确认提交”，等待审核人员审核通过后，事实表发布成功。如果当前账号具备审核人权限，也可以勾选“自助审批”，直接提交即可以审核通过。
5. 返回“维度建模 > 事实表”页面，在列表中找到刚发布的事实表，在“同步状态”一列中可以查看事实表的同步状态。
   • 如果同步状态均显示成功，则说明事实表发布成功，事实表在数据库中已创建成功。
   • 如果同步状态中存在失败，可单击该事实表所在行的“更多 > 发布历史”，然后在展开的页面中进入“发布日志”页签查看日志。请根据错误日志定位失败原因，问题解决后，您可以在事实表页面勾选该事实表，再单击列表上方的“更多 > 同步”尝试重新同步。如果问题仍未能解决，请联系技术支持人员协助处理。

指标设计：新建并发布技术指标

在本示例中，您需要新建如表15和表16所示的技术指标：

1. 在数据架构控制台，单击左侧导航树中的“技术指标”，进入技术指标页面。
2. 新建一个原子指标“总车费”，用于统计总车费。
   1. 在技术指标页面，进入“原子指标”标签页，然后单击“新建”按钮。
   2. 在新建原子指标页面配置如下，配置完成后单击“发布”。
      图45 原子指标


   3. 等待审核人审核通过。审核通过后，原子指标就创建好了。

3. 当原子指标通过审核后，新建以下3个衍生指标。
   • 总车费(付款方式)：基于付款方式维度统计总车费

     在技术指标页面，进入“衍生指标”标签页，然后单击“新建”按钮，在新建衍生指标页面，配置如下。配置完成后，单击“试运行”，并在弹出窗口中单击“执行”，如果运行通过单击“保存”。

     图46 总车费（付款方式）

   • 总车费(费率代码)：基于费率代码维度统计总车费

     在技术指标页面，进入“衍生指标”标签页，然后单击“新建”按钮，在新建衍生指标页面，配置如下。配置完成后，单击“试运行”，并在弹出窗口中单击“执行”，如果运行通过单击“保存”。

     图47 总车费(费率代码)

   • 截止当日_总车费(供应商,行程订单.下车时间)：基于供应商维度统计总车费

     在技术指标页面，进入“衍生指标”标签页，然后单击“新建”按钮，在新建衍生指标页面，配置如下。配置完成后，单击“试运行”，并在弹出窗口中单击“执行”，如果运行通过单击“保存”。

     图48 总车费(供应商)


4. 返回技术指标页面的“衍生指标”标签页后，勾选建好的3个衍生指标，单击“发布”，在弹出框中选择审核人，单击“确认提交”，等待审核人员审核通过后，事实表发布成功。如果当前账号具备审核人权限，也可以勾选“自助审批”，直接提交即可以审核通过。

数据集市：在DM层新建并发布汇总表

在DM数据集市层，您需要新建如表17所示的汇总表。

1. 在数据架构控制台，单击左侧导航树中的“数据集市”，进入数据集市页面。
2. 单击“汇总表”页签，进入汇总表页面。
3. 新建3个汇总表：付款方式统计汇总表、费率统计汇总表、供应商统计汇总表。
   1. 在“汇总表”页面，在主题树中选中“城市交通 > 行程记录 > 记录统计”，然后单击“新建”新建付款方式统计汇总表。在新建汇总表页面，配置如下，配置完成后单击“保存”。

      在新建汇总表页面，基本配置如下：

      图49 付款方式统计汇总


      在“属性配置”区域，单击“添加”，输入时间周期字段名称以及选择数据类型。

      图50 属性配置1


      在“属性配置”区域，单击“添加”，添加衍生指标“总车费(付款方式)”。此处只能添加与所指定的“统计维度”相关联的并且已发布的衍生指标或复合指标。

      图51 属性配置2


      完成上述配置后，单击“保存”。

   2. 在“汇总表”页面，在主题树中选中“城市交通 > 行程记录 > 记录统计”，然后单击“新建”新建费率统计汇总表。在新建汇总表页面，配置如下，配置完成后单击“保存”。
      图52 费率统计汇总-基本配置

      图53 费率统计汇总-属性配置


   3. 在“汇总表”页面，在主题树中选中“城市交通 > 行程记录 > 记录统计”，然后单击“新建”新建供应商统计汇总表。在新建汇总表页面，配置如下，配置完成后单击“保存”。
      图54 供应商统计汇总-基本配置

      图55 供应商统计汇总-属性配置


4. 返回数据集市页面的“汇总表”标签页后，勾选建好的3个汇总表，单击“发布”。
5. 在弹出框中选择审核人，单击“确认提交”，等待审核人员审核通过后，汇总表会自动创建。如果当前账号具备审核人权限，也可以勾选“自助审批”，直接提交即可以审核通过。
6. 返回“数据集市 > 汇总表”页面，在列表中找到刚发布的汇总表，在“同步状态”一列中可以查看汇总表的同步状态。
   • 如果同步状态均显示成功，则说明汇总表发布成功，汇总表在数据库中已创建成功。
   • 如果同步状态中存在失败，可单击该汇总表所在行的“更多 > 发布历史”，然后在展开的页面中进入“发布日志”页签查看日志。请根据错误日志定位失败原因，问题解决后，您可以在汇总表页面勾选该汇总表，再单击列表上方的“更多 > 同步”尝试重新同步。如果问题仍未能解决，请联系技术支持人员协助处理。
