使用CES可视化监控集群

Logstash集群作为数据处理管道的核心组件，长期承载着日志采集、格式转换和数据分发等高负载任务，一旦节点出现CPU过载或JVM内存不足，轻则导致管道处理延迟、数据积压，重则引发节点异常退出、数据丢失。然而依靠运维人员定期登录集群手动检查，不仅效率低下，更难以在问题萌芽阶段及时介入。为此，CSS服务与云监控服务（CES）集成，实现对节点的CPU、JVM等关键运行指标进行实时采集与可视化展示，并在指标超过阈值时通过消息通知服务（SMN）发送告警通知，帮助运维人员将问题发现从“故障后排查”提前到“故障前预警”。

功能介绍

图1 监控数据流向

监控数据流：

集群创建后监控数据即自动上报至CES。
通过在CES设置告警规则，实现告警通知。
用户可以在控制台直接查看监控指标数据。

CES对Logstash集群提供四个监控维度，可按需选择。

表1 监控维度说明
监控维度	说明	适用场景
集群	以整个Logstash集群为粒度统计聚合指标，反映集群整体资源水位。	整体健康巡检、集群级别告警。
节点	以单个Logstash节点（VM）为粒度统计资源指标。	定位热点节点、排查单节点CPU/JVM瓶颈。
Pipeline	以集群维度统计所有Pipeline的聚合运行指标，如事件吞吐量、处理延迟。	监控集群整体的管道处理能力，发现全局管道异常。
单节点Pipeline	以单个节点上运行的Pipeline为粒度统计运行指标。	精准定位某个节点上特定管道的处理瓶颈。

表2 推荐监控指标
关注维度	推荐指标	说明
CPU与JVM	平均JVM堆使用率、最大JVM堆使用率、平均CPU使用率、最大CPU利用率	JVM堆使用率持续 > 75%可能导致GC频繁，影响数据处理性能。
管道吞吐	logstash_pipeline_events_in、logstash_pipeline_events_filtered、logstash_pipeline_events_out	输入与输出差值持续增大通常表示处理能力不足或下游阻塞。

约束限制

运行时长：集群正常运行时长须大于10分钟，CES才能采集到有效数据。
操作权限：操作账号需具备CES的操作权限，否则无法查看监控信息、无法配置告警规则。

前提条件

Logstash集群处于“可用”状态。

查看集群/节点级监控信息

通过CSS控制台内置的监控入口查看集群和节点的实时监控指标数据，支持多集群数据对比和同比/环比分析。

登录云搜索服务管理控制台。
在左侧导航栏，选择“集群管理 > Logstash”。
在集群列表，选择目标集群，单击操作列的“监控指标”。
按需查看集群级监控或节点级监控信息。
图2 查看监控信息
- 查看集群级的监控指标数据
  在监控指标页面，选择“资源实例”页签。
  - 资源实例：选择要查看监控信息的集群。默认展示当前集群数据，支持多选其他集群进行数据横向对比。
  - 支持设置监控时间范围，以及查看同一集群的同比/环比数据，用于发现周期性规律或异常偏差。
  - 添加视图分组：支持在默认分组的基础上新增自定义的分组，将相关指标归类展示，便于聚焦分析。当鼠标悬停在左侧分组名称上，右侧会显示修改名称和删除分组的图标，可以修改分组。
  - 设置指标：在“设置监控指标”弹窗中，可以根据页面提示设置“原始指标”（单一指标折线图）和“TopN指标”（展示各节点该指标的Top N对比）。
- 查看集群节点级的监控指标数据
  在监控指标页面，选择“云服务节点”页签。
  - 云服务节点：选择要查看监控信息的集群节点。默认展示当前集群的第一个节点的数据。支持多选其他节点进行数据横向对比。
  - 支持设置监控时间范围，以及查看同一集群的同比/环比数据。
  - 添加视图分组：支持在默认分组的基础上新增自定义的分组，将相关指标归类展示，便于聚焦分析。当鼠标悬停在左侧分组名称上，右侧会显示修改名称和删除分组的图标，可以修改分组。
  - 设置指标：在“设置监控指标”弹窗中，可以根据页面提示设置“原始指标”（单一指标折线图）。
（可选）如需查看可视化监控看板，请参见方式一：使用监控大盘进行趋势分析。
监控大盘可以在将多个指标的时序趋势图集中展示，便于日常巡检时一屏掌握集群整体状态。

查看Pipeline监控信息

通过配置中心入口查看集群级或节点级的Pipeline运行指标，定位管道处理瓶颈。

登录云搜索服务管理控制台。
在左侧导航栏，选择“集群管理 > Logstash”。
在集群列表，选择目标集群，单击操作列的“配置中心”。
在管道列表，单击操作列的“指标监控”，跳转到CES监控指标页面，查看当前集群中所有Pipeline的聚合监控指标信息。
单击页面上方的返回按钮，进入自定义监控页面。
按需查看集群级或节点级Pipeline监控信息。
1. 查看集群级Pipeline监控指标数据
  在自定义监控页面，选择“cluster_id,pipeline_name”页签，选择目标监控对象，单击操作列的“查看监控指标”，进入监控指标页面查看数据。
2. 查看节点级Pipeline监控指标数据
  在自定义监控页面，选择“cluster_id,instance_id,pipeline_name”页签，选择目标监控对象，单击操作列的“查看监控指标”，进入监控指标页面查看数据。

配置监控告警

设置监控指标的触发阈值和通知方式，当集群指标异常时主动推送告警，实现“被动发现问题”到“主动预警”的转变。

登录云监控服务管理控制台。
左侧导航栏选择“告警 > 告警规则”，进入告警规则列表页面。

在告警规则列表，搜索“资源类型”为“云搜索服务”（集群/节点级）或“CSS.CUSTOM”（Pipeline维度），确认是否已有满足业务需求的告警规则。

如需新建告警规则，请参见创建告警规则和通知。下面列举了关键参数配置说明，其他参数请根据业务需求自定义。

集群/节点级告警规则

表3 集群/节点级告警规则的关键参数配置说明
参数	说明
告警类型	选择“指标”。
云产品	选择“云搜索服务 - CSS集群”。
资源层级	选择“子维度”，右侧根据业务需求选择子维度。 “CSS集群”：以整个集群为粒度指定告警规则。 “CSS集群 - 云服务节点”：以单个节点为粒度指定告警规则。

图3 集群/节点的告警规则配置

Pipeline维度告警规则

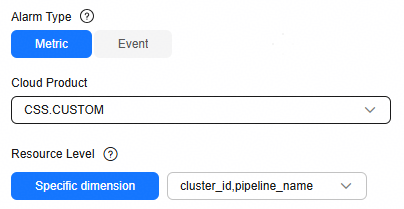

表4 Pipeline维度告警规则的关键参数配置说明
参数	说明
告警类型	选择“指标”。
云产品	选择“CSS.CUSTOM”。
资源层级	只有“子维度”，右侧根据实际需求选择子维度。 “cluster_id,pipeline_name”：以集群中所有Pipeline聚合为粒度指定告警规则。 “cluster_id,instance_id,pipeline_name”：以集群单节点上运行的Pipeline为粒度指定告警规则。
