序列图

序列图使用垂直时间线展示了对象之间传递消息的顺序。

元素介绍

表1 序列图元素
元素名	图标	含义

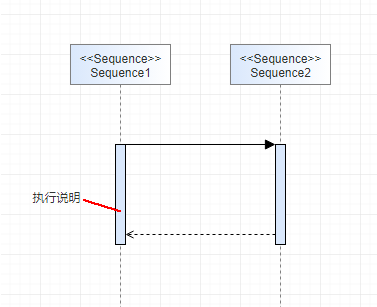

Sequence		在时序图中表示为从对象图标向下延伸的一条虚线，表示对象存在的时间。

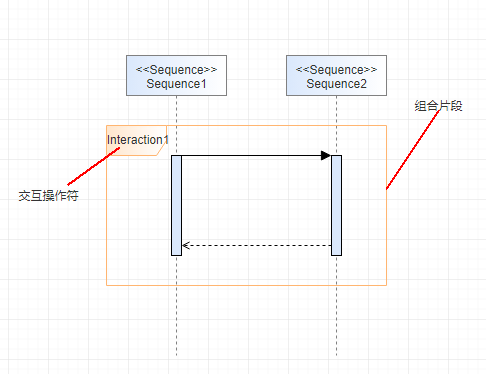

Fragment		组合片段反映了一片段或者多个片段的交互（称为交互操作数）由交互运算符控制，其相应的布尔条件被称为互动约束。它将显示为一个透明的窗口并以水平虚线分割。
State Continuation		状态常量是生命线的约束，运行时始终为“真”。延续虽与状态常量有同样的标注，但是被用于复合片段，并可以延伸跨越多条生命线。
Initial		流程结束、异常退出的地方用“结束”表示。
Interaction		交互。
Diagram Gate		表示图的门口，用法是可以连接到另外一张图。

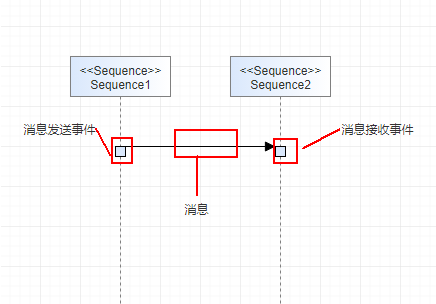

Message		消息的发送者把控制传递给消息的接收者，然后停止活动，等待消息的接收者完成或者返回控制。用于表示同步的意义。
Self Message		表示方法的自身调用或者一个对象内的一个方法调用另外一个方法。
Async Message		消息发送者通过消息把信号传递给消息的接收者，然后继续自己的活动，不等待接收者返回消息或者控制。异步消息的接收者和发送者是并发工作的。
Reply Message		返回消息表示从过程调用返回。
Create Message		消息线指向对象以后，对象的位置就不会出现在顶部，而是创建消息所在的位置。

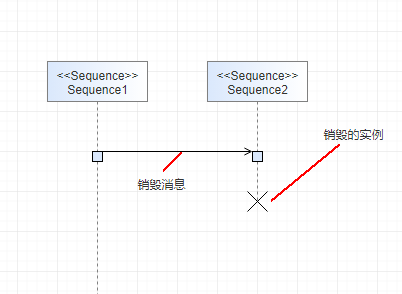

Delete Message		消息线指向对象以后，对象生命线底部出现一个终止符，表示该对象不再接收新的消息。
