需求图

需求图用于表示基于文字的需求、需求之间的关系（包含关系、继承关系以及复制关系）以及满足、验证和改善它们的其它模型元素。

元素介绍

表1 需求图元素
元素名	图标	含义
FSR		Functional Safety Requirement，功能安全需求，定义了独立于具体实现方式的安全行为，或独立于具体实现方式的安全措施，包括安全相关的属性。
DR		Design Requirement，设计需求，通常由SE拆解，将SR拆解为DR。
SSR		Software Safety Requirement，软件安全需求，针对每个基于软件的功能，这些功能的失效可能导致违背分配到软件的技术安全需求。
TSR		technical safety requirement，技术安全需求，为实现相关的功能安全要求而得出的需求。

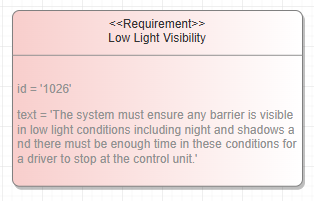

Requirement		需求，根据合同或其它正式的强制性规范，某个产品、服务或结果必须达到的条件或具备的能力。
HSR		Hardware Safety Requirement，硬件安全需求，从分配给硬件的技术安全需求中导出，硬件安全需求应包括与安全相关的每一条硬件要求。
SG		Safety Goal，安全目标，代表实现整体安全风险必要性降低的最高层需求，也可代表对安全性质的保有，安全性质包含危险因素的可消除性、危险诱因的可阻断性、伤害严重程度的可减轻性、伤害事件发生的可能性、伤害对象的可控性等。

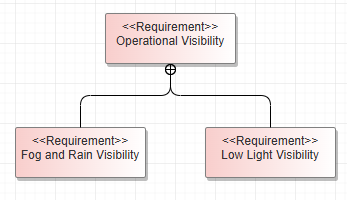

Nesting		嵌套关系，表示直线端包含在十字准线端中。
Satisfy		满足关系，在提供方端必须有一个需求。
Copy		复制关系，表示一个需求是另一个需求的副本。
Trace		跟踪关系，对提供方元素（位于箭头端）的修改可能会导致对客户端元素（位于尾端）修改的需要。
Refine		改善关系，表示客户端的元素要比提供方端的元素更加具体。
deriveReqt		衍生需求，表示一个需求是从另一个需求中衍生出来的。这种关系常用于需求管理，以明确需求之间的依赖和衍生关系。
