包图

包图用于显示模型以包相互包含的层级关系形式组织的方式。包图将模型分成逻辑容器或包，并在高层次上描述它们之间的交互。

表1 包图元素
元素名	图标	含义
ModelLibrary		模型库，包含一系列要在多个模型中重用的元素。
Viewpoint		视点，是一种模型元素，它包含五种属性：利益相关者、关注点、目的、语言和方法。
View		视图是过滤后的模型子集的包。
Package		包。对元素进行分组，并为分组的元素提供名称空间。一个程序包可能包含其它程序包，从而提供程序包的分层组织。
Model		模型，用作包含层级关系的根，即它是层级关系中最上层的包。
Realization		实现，是一种类与接口的关系，表示类是接口所有特征和行为的实现。
Dependency		依赖，是一种使用的关系，即一个类的实现需要另一个类的协助。
Nesting		嵌套关系，表示直线端包含在十字准线端中。
Conform		符合关系，描述包中的元素（如需求、功能或接口）符合另一个包中的标准或规范
Import		导入关系，用虚线箭头从得到访问权限的包指向提供者所在的包。
Refine		改善关系，表示客户端的元素要比提供方端的元素更加具体。
Expose		暴露关系，描述一个包中的元素（如需求、功能或接口）被另一个包访问或使用的情况，这种关系可以表示为包之间的依赖或访问关系。

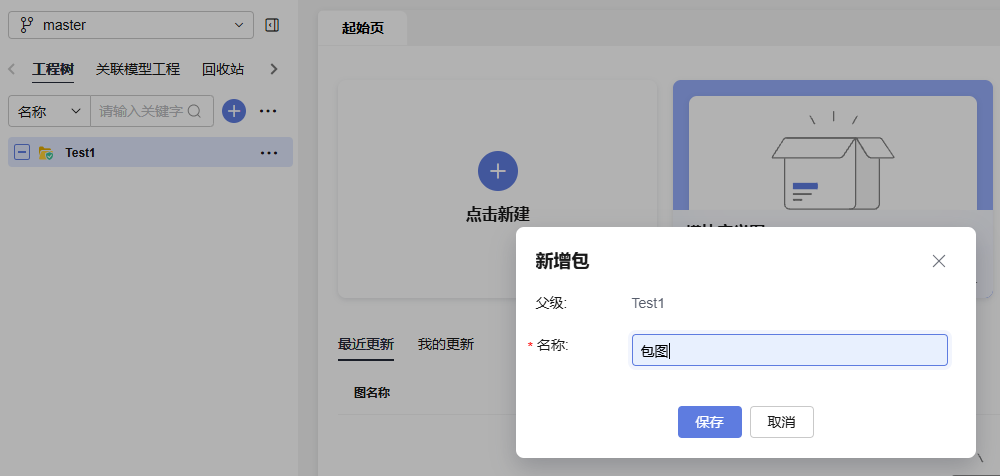

新建SysML模型工程，初始化模板默认为空，在根节点Test1右键新建包并命名为包图。

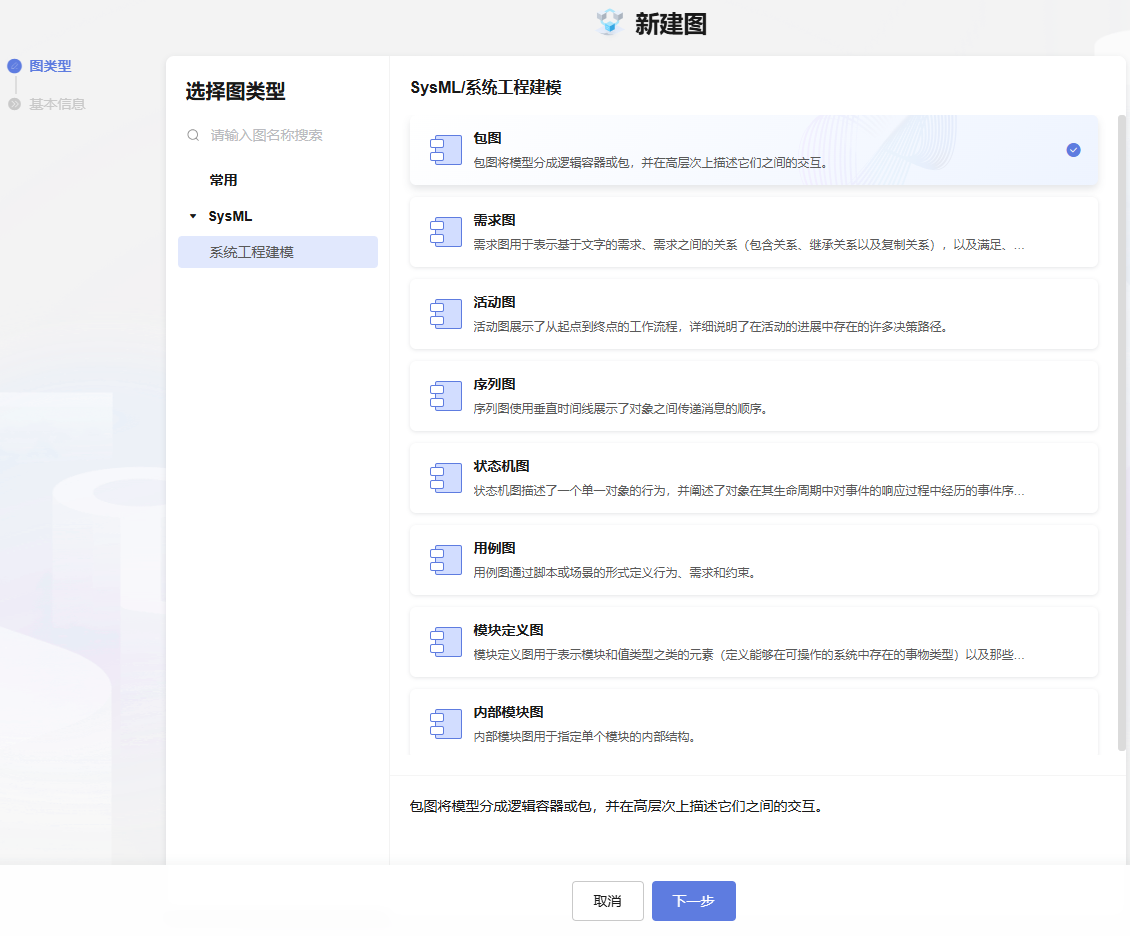

在工程树包图节点下右键 > 新建图，选择SysML > 系统工程建模 > 包图，单击下一步。

名称命名为包图，单击确定成功创建模型图。

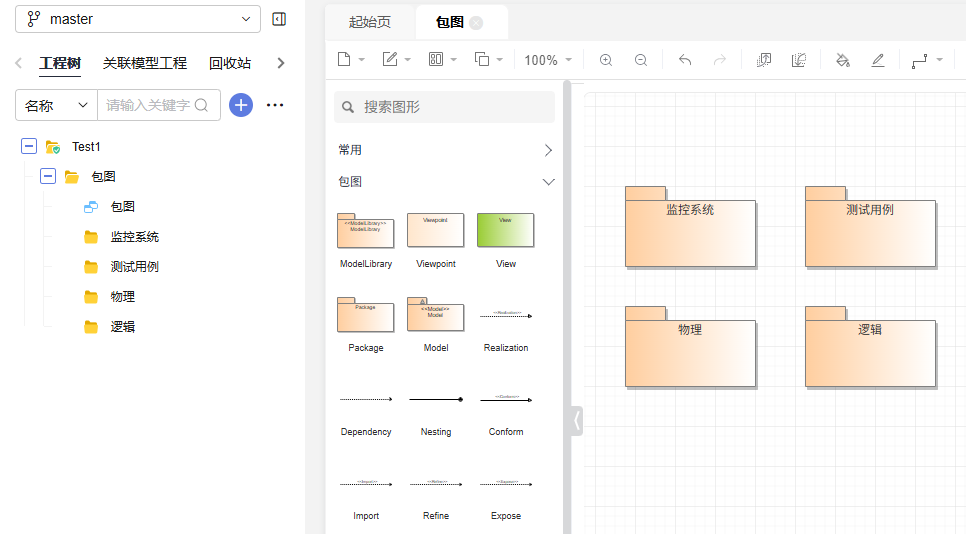

在包图新建Package元素并分别命名为监控系统、测试用例、物理、逻辑。

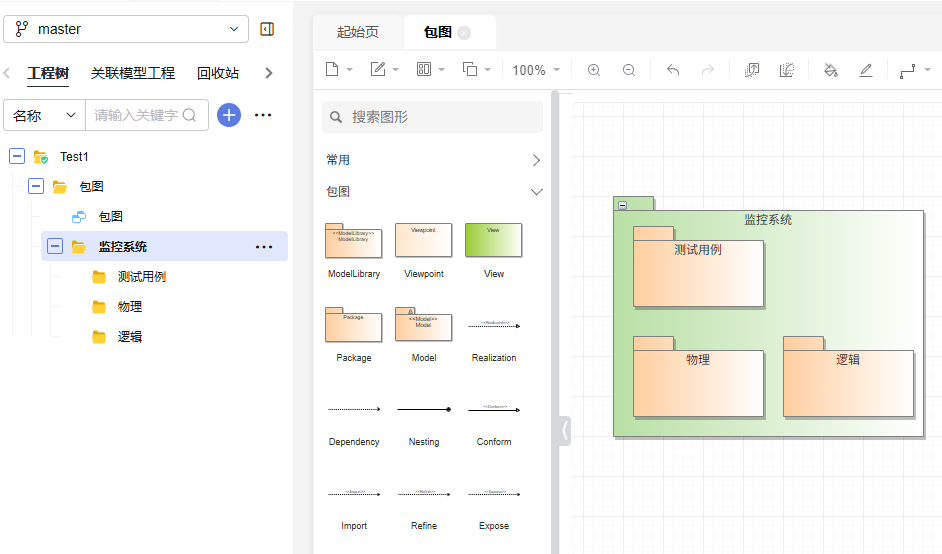

将测试用例、物理、逻辑元素拖入到监控系统元素中。包含在一个包内的模型元素可以被显示在一个包图上。
