为负载均衡类型的Service配置HTTP/HTTPS协议

本文中使用示例证书为cert-test，使用时请根据实际情况进行替换。

1. 登录CCE控制台，单击集群名称进入集群。
2. 在左侧导航栏中选择“服务”，在右上角单击“创建服务”。

   本示例中仅列举使用HTTP/HTTPS协议的必选参数，其余参数保持默认，您可根据需求参考通过控制台创建（新版）进行设置。

3. 设置基础配置参数。

   参数	说明	示例
   访问类型	选择“负载均衡”。	-
   服务名称	自定义服务名称，可与工作负载名称保持一致。	nginx
   命名空间	工作负载所在命名空间。	default
   选择器	您可以添加Pod标签的键值，Service将会根据标签与工作负载的Pod进行关联，将流量导向包含该标签的Pod。 您也可以引用已有工作负载的标签，单击“引用负载标签”，在弹出的窗口中选择负载，然后单击“确定”。	app:nginx



4. 设置负载均衡配置参数。

   参数	说明	示例
   负载均衡器	选择弹性负载均衡的类型及创建方式。其中独享型ELB需选择“应用型（HTTP/HTTPS）”或“网络型（TCP/UDP/TLS）&应用型（HTTP/HTTPS）”，否则监听器端口将无法启用HTTP/HTTPS。 选择已有：仅支持选择与集群在同一个VPC下的ELB实例。如果没有可选的ELB实例，请单击“创建负载均衡器”跳转到ELB控制台创建。 自动创建：自动创建的负载均衡实例将创建到集群所在的VPC，具体配置如表1所示。 说明： 当集群使用共享VPC时，不支持自动创建共享型ELB。	选择已有“独享型”的“网络型（TCP/UDP/TLS）&应用型（HTTP/HTTPS）”实例



5. 填写访问设置参数。

   参数	说明	示例
   服务亲和	选择将外部流量路由到节点本地或集群范围的端点，详情请参见服务亲和（externalTrafficPolicy）。 集群级别：集群下所有节点的IP+节点端口均可以访问到此服务关联的负载，服务访问会因路由跳转导致一定性能损失，且无法获取到客户端源IP。 节点级别：只有通过负载所在节点的IP+节点端口才可以访问此服务关联的负载，服务访问没有因路由跳转导致的性能损失，且可以获取到客户端源IP。	集群级别
   端口配置	协议：请根据业务的协议类型选择。Service在使用ELB提供的TLS或HTTP协议时，根据Kubernetes中定义的实现方案，需要将该参数设置为TCP并选择对应的监听器前端协议。详细说明请参见Service所用的协议。 容器端口：工作负载程序实际监听的端口，需用户确定。例如nginx默认使用80端口。 服务端口：Service使用的端口。 单端口监听：端口范围为1-65535。 区间端口监听：负载均衡服务支持创建某个端口范围的监听器，您最多可为每个监听器添加10个互不重叠的监听端口段。 为负载均衡服务配置区间端口监听需满足以下条件： 集群版本为v1.23.18-r0、v1.25.13-r0、v1.27.10-r0、v1.28.8-r0、v1.29.4-r0、v1.30.1-r0及以上。 使用独享型ELB且选择TCP/UDP/TLS协议。 该功能依赖ELB能力，使用该功能前请确认ELB在当前区域是否支持四层协议全端口监听和转发。 监听器前端协议：ELB监听器的前端协议，是客户端与负载均衡监听器建立流量分发连接所使用的协议。当选择独享型负载均衡器类型时，包含“应用型（HTTP/HTTPS）”方可支持配置HTTP/HTTPS；包含“网络型（TCP/UDP/TLS）”方可支持配置TLS。 说明： 在创建LoadBalancer类型Service时，会自动生成一个随机节点端口号（NodePort）。	协议：TCP协议 容器端口：80 服务端口：443 监听器前端协议：HTTPS



6. 设置负载监听器HTTP/HTTPS相关配置参数，其余参数可保持默认。

   参数	说明	使用限制	示例
   SSL解析方式	单向认证：仅进行服务器端认证。如需认证客户端身份，请选择双向认证。 双向认证：双向认证需要负载均衡实例与访问用户互相提供身份认证，从而允许通过认证的用户访问负载均衡实例，后端服务器无需额外配置双向认证。	当“监听器前端协议”选择“HTTPS”或“TLS”时支持该配置。 独享型ELB在v1.23.14-r0、v1.25.9-r0、v1.27.6-r0、v1.28.4-r0及以上版本的集群支持。共享型ELB在v1.28.15-r60、v1.29.15-r20、v1.30.14-r20、v1.31.10-r20、v1.32.6-r20、v1.33.5-r10及以上版本的集群支持。	单向认证
   CA证书	SSL解析方式选择“双向认证”时需要添加CA证书，用于认证客户端身份。CA证书又称客户端CA公钥证书，用于验证客户端证书的签发者；在开启HTTPS双向认证功能时，只有当客户端能够出具指定CA签发的证书时，HTTPS连接才能成功。	当“监听器前端协议”选择“HTTPS”或“TLS”，且“SSL解析方式”选择“双向认证”时支持该配置。	-
   服务器证书	选择一个服务器证书。如果当前无可选证书，需前往弹性负载均衡控制台进行创建，详情请参见创建证书。	当“监听器前端协议”选择“HTTPS”或“TLS”时支持该配置。	cert-test



7. 单击“创建”，创建Service。

1. 登录CCE控制台，单击集群名称进入集群。
2. 在左侧导航栏中选择“服务”，在右上角单击“创建服务”。
3. 设置Service参数。本示例中仅列举使用HTTP/HTTPS协议必选参数，其余参数可根据需求参考通过控制台创建（旧版）进行设置。
   • Service名称：自定义服务名称，可与工作负载名称保持一致。
   • 访问类型：选择“负载均衡”。
   • 选择器：添加标签，Service根据标签选择Pod，填写后单击“确认添加”。也可以引用已有工作负载的标签，单击“引用负载标签”，在弹出的窗口中选择负载，然后单击“确定”。
   • 负载均衡器：选择弹性负载均衡的类型、创建方式。
     • 类型：“独享型”或“共享型”，其中独享型ELB需选择“应用型（HTTP/HTTPS）”或“网络型（TCP/UDP/TLS）&应用型（HTTP/HTTPS）”，否则监听器端口将无法启用HTTP/HTTPS。
     • 创建方式：本文中以选择已有ELB为例进行说明，关于自动创建的配置参数请参见表3。
   • 端口配置：
     • 协议：请选择TCP协议，选择UDP协议将无法使用HTTP/HTTPS。
     • 服务端口：Service使用的端口，端口范围为1-65535。
     • 容器端口：工作负载程序实际监听的端口，需用户确定。例如nginx默认使用80端口。
     • 监听器前端协议：设置监听器端口是否开启HTTP/HTTPS。当选择独享型负载均衡器类型时，需包含“应用型（HTTP/HTTPS）”方可支持配置HTTP/HTTPS。
   • 监听器配置：
     • SSL解析方式：当监听器端口启用HTTPS时可选择SSL解析方式。独享型ELB在v1.23.14-r0、v1.25.9-r0、v1.27.6-r0、v1.28.4-r0及以上版本的集群支持。共享型ELB在v1.28.15-r60、v1.29.15-r20、v1.30.14-r20、v1.31.10-r20、v1.32.6-r20、v1.33.5-r10及以上版本的集群支持。
       • 单向认证：仅进行服务器端认证。如需认证客户端身份，请选择双向认证。
       • 双向认证：双向认证需要负载均衡实例与访问用户互相提供身份认证，从而允许通过认证的用户访问负载均衡实例，后端服务器无需额外配置双向认证。
     • CA证书：SSL解析方式选择“双向认证”时需要添加CA证书，用于认证客户端身份。CA证书又称客户端CA公钥证书，用于验证客户端证书的签发者；在开启HTTPS双向认证功能时，只有当客户端能够出具指定CA签发的证书时，HTTPS连接才能成功。
     • 服务器证书：当监听器前端协议选择“HTTPS”或“TLS”时，必须选择一个服务器证书。如果当前无可选证书，需前往弹性负载均衡控制台进行创建，详情请参见创建证书。
     • SNI：当监听器前端协议选择“HTTPS”或“TLS”时，可以选择是否添加SNI证书。如果需要添加SNI证书，证书中必须包含域名。如果当前无可选证书，需前往弹性负载均衡控制台进行创建，详情请参见创建证书。
     • 安全策略：当监听器前端协议选择“HTTPS”时，支持选择可用的安全策略，更多信息请参见安全策略。v1.23.14-r0、v1.25.9-r0、v1.27.6-r0、v1.28.4-r0及以上版本的集群支持。
     • 后端协议：当监听器前端协议选择“HTTPS”时，支持使用HTTP或HTTPS协议对接后端服务，默认为HTTP。v1.23.14-r0、v1.25.9-r0、v1.27.6-r0、v1.28.4-r0及以上版本的集群支持。


     当发布多个HTTPS的服务，所有监听器会使用相同的证书配置。

   图1 配置HTTP/HTTPS协议


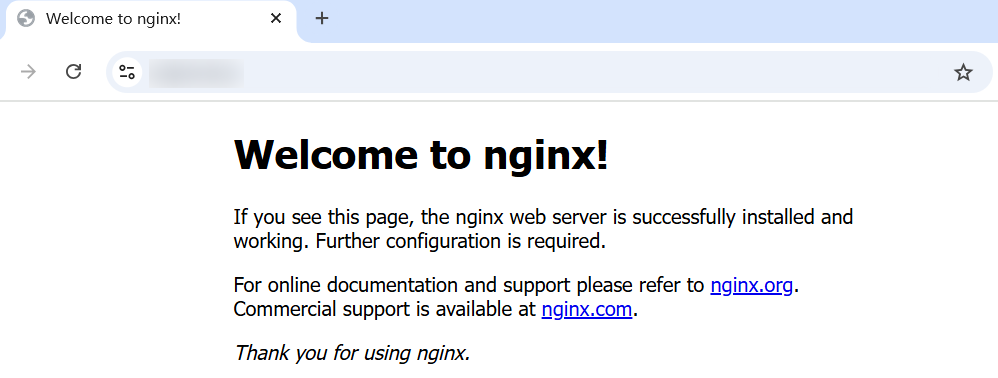

4. 单击“确定”，创建Service。

Service使用HTTP/HTTPS协议时，需要注意以下配置要求：

• 不同的ELB类型以及集群版本对flavor存在不同的要求，详情请参见表1。
• spec.ports中两个端口需要与kubernetes.io/elb.protocol-port中对应，本例中将443端口、80端口分别发布成HTTPS、HTTP协议。

以自动创建独享型ELB为例，配置示例如下：

apiVersion: v1
kind: Service
metadata:
  annotations:
    # 在自动创建ELB参数中指定4层和7层的flavor
    kubernetes.io/elb.autocreate: '
      {
          "type": "public",
          "bandwidth_name": "cce-bandwidth-1634816602057",
          "bandwidth_chargemode": "bandwidth",
          "bandwidth_size": 5,
          "bandwidth_sharetype": "PER",
          "eip_type": "5_bgp",
          "available_zone": [
              "cn-north-4b"
          ],
          "l7_flavor_name": "L7_flavor.elb.s2.small",
          "l4_flavor_name": "L4_flavor.elb.s1.medium"
      }'
    kubernetes.io/elb.class: performance  # 独享型ELB
    kubernetes.io/elb.protocol-port: "https:443,http:80"  # HTTP/HTTPS协议及端口号，需要与spec.ports中的端口号对应
    kubernetes.io/elb.cert-id: "17e3b4f4bc40471c86741dc3aa211379"  # ELB服务中的证书ID
  labels:
    app: nginx
    name: test
  name: test
  namespace: default
spec:
  ports:
  - name: cce-service-0
    port: 443
    protocol: TCP
    targetPort: 80
  - name: cce-service-1
    port: 80
    protocol: TCP
    targetPort: 80
  selector:
    app: nginx
    version: v1
  sessionAffinity: None
  type: LoadBalancer
