CCE容器实例弹性伸缩到CCI服务

约束及限制

• 仅支持VPC网络模式的CCE Standard集群和CCE Turbo集群（virtual-kubelet 1.2.5版本及以上支持），暂不支持ARM集群。如果集群中包含ARM节点，插件实例将不会部署至ARM节点。

• 调度到CCI的实例的存储类型支持ConfigMap、Secret、EmptyDir、DownwardAPI、Projected、PersistentVolumeClaims几种Volume类型，其中Projected和DownwardAPI类型仅virtual-kubelet 1.3.25版本及以上支持。
  • EmptyDir：不支持子路径。
  • PersistentVolumeClaims：只支持SFS、SFS Turbo云存储类型，且只支持使用CSI类型的StorageClass。
  • Projected：如配置了serviceAccountToken类型的source，那么弹性到CCI后挂载的会是对应service-account-token secret中的token，该token为长期有效的token且没有预期受众，即expirationSeconds和audience两项配置不会生效。
• 暂不支持守护进程集（DaemonSet）以及HostNetwork网络模式的容器实例（Pod）弹性到CCI。
• 跨CCE和CCI实例Service网络互通只支持集群内访问（ClusterIP）类型。不支持在init-container中访问CCE侧ClusterIP service。
• 跨CCE和CCI实例，在对接LoadBalancer类型的Service或Ingress时：
  1. 禁止指定健康检查端口，在CCE集群下，由于CCI的容器与CCE的容器在ELB注册的后端使用端口不一致，指定健康检查端口会导致部分后端健康检查异常。
  2. 跨集群使用Service对接同一个ELB的监听器时，需确认健康检查方式，避免服务访问异常。
  3. 跨CCE和CCI实例，在对接共享型LoadBalancer类型的Service时，需要放通node安全组下100.125.0.0/16网段的容器端口。
  4. 当前对接LoadBalancer类型的Service或Ingress仅支持auto和enforce调度策略。
• 集群所在子网不能与10.247.0.0/16重叠，否则会与CCI命名空间下的Service网段冲突，导致无法使用。
• 使用插件前需要用户在CCI界面对CCI服务进行授权。
• 安装virtual-kubelet插件后会在CCI服务新建一个名为"cce-burst-"+集群ID的命名空间，该命名空间完全由virtual-kubelet管理，不建议直接在CCI服务使用该命名空间，如需使用CCI服务，请另外新建命名空间。
• 弹性到CCI的业务量不同时，插件的资源占用也不相同。业务申请的POD、Secret、CongfigMap、PV、PVC会占用虚机资源。建议用户评估自己的业务使用量，按以下规格申请对应的虚机大小：1000pod+1000CM（300KB）推荐2U4G规格节点，2000pod+2000CM推荐4U8G规格节点，4000pod+4000CM推荐8U16G规格节点。
• 当弹性到CCI的资源调度失败时，virtual-kubelet节点会被锁定半小时，期间无法调度至CCI。用户可通过CCE集群控制台，使用kubectl工具查看virtual-kubelet节点状态，若节点被锁定，可手动解锁virtual-kubelet。



• 使用日志管理功能采集弹性到CCI的Pod中的日志具有如下约束：
  • 当前仅支持容器文件路径采集。
  • 依赖virtual-kubelet的Service互通能力，请在安装插件时勾选“网络互通”开关。
  • 弹性到CCI的Pod不支持日志策略热更新，即更新日志策略后需要重新部署弹性到CCI的Pod才可生效。
  • 日志采集会增加Pod内存消耗，Pod被单个日志策略关联时，建议您预留50MB的内存。Pod被多个日志策略关联时，每多一个关联的日志策略，建议您额外再多预留5MB的内存。
  • 单条日志长度限制为250KB，如果超过则会被丢弃。
  • 不支持指定系统、设备、cgroup、tmpfs等挂载目录的日志采集，这些目录下的日志文件将不会被采集。
  • 同一个容器中关联到同一个日志策略的待采集的日志文件不能重名，如果有重复文件则只会采集到采集器首次感知到的日志文件。
  • 日志文件的文件名，最大长度为190，超过长度限制的日志文件将不会被采集。

Pod规格的计算与约束

Pod规格约束：

1. Pod的CPU需大于0。
2. 经过资源自动规整后，Pod的CPU在0.25核~32核范围内，或者等于48核或64核；Memory在1Gi~512Gi范围内，且必须为1Gi的整数倍，且满足CPU/Memory配比值在1:2~1:8之间。

资源自动规整

对弹性到CCI的Pod，若其配置的资源规格不满足CCI容器规范，且规格不高于32U 256Gi，virtual-kubelet会自动尝试将Pod资源向上规整到满足CCI容器规范的范围，以规整后的资源规格创建Pod到CCI。

自动规整规则如下：

1. 将Pod中除了BestEffort的每个应用容器和初始化容器的CPU向上调整至0.25核的整数倍， Memory向上调整至大于等于0.2Gi。
2. 若此时Pod的CPU大于32U或者Memory大于256Gi，则不再继续进行自动规整，否则继续自动规整。
3. 将整个Pod的Memory向上调整至1Gi的整数倍。
4. 若Pod Memory/CPU的比值小于2，则将Pod Memory向上调整至大于等于CPU的2倍，且满足是1Gi的整数倍；若Pod Memory/CPU的比值大于8，则将Pod CPU向上调整至大于等于Memory的1/8，且满足是0.25核的整数倍。
5. 以上对Pod级别资源向上调整造成的增量CPU和Memory，全部添加到Pod中第一个不为BestEffort的应用容器上。

安装插件

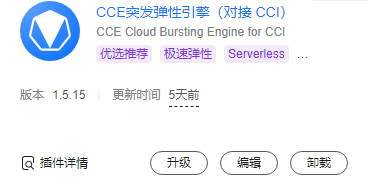

1. 在CCE控制台，单击集群名称进入集群，单击左侧导航栏的“插件中心”，在右侧找到CCE突发弹性引擎插件，单击“安装”。
2. 在“规格配置”步骤中，勾选“网络互通”后的选择框，可实现CCE集群中的Pod与CCI集群中的Pod通过Kubernetes Service互通。
   图1 勾选“网络互通”


3. 单击“安装”。


   勾选了网络互通后，会在CCI运行的Pod中注入一个sidecar用于支持service访问的能力，查询到的运行容器数量会比定义的多一个，属于正常情况。

通过标签labels设置弹性策略

apiVersion: apps/v1
kind: Deployment
metadata:
  name: test
  namespace: default
  labels:
    virtual-kubelet.io/burst-to-cci: 'auto'    # 弹性到CCI
spec:
  replicas: 2
  selector:
    matchLabels:
      app: test
  template:
    metadata:
      labels:
        app: test
    spec:
      containers:
        - image: 'nginx:perl'
          name: container-0
          resources:
            requests:
              cpu: 250m
              memory: 512Mi
            limits:
              cpu: 250m
              memory: 512Mi
          volumeMounts: []
      imagePullSecrets:
        - name: default-secret

创建弹性至CCI的负载时需要在工作负载或Pod的labels中添加如下字段：

virtual-kubelet.io/burst-to-cci: "auto"

其中，value值支持以下选项：

• auto：根据用户集群内调度器实际打分结果自动决定是否弹性至CCI，其中在TaintToleration算法上会优先选择调度到CCE节点。
• localPrefer：集群资源不足时，将Pod部署到CCI。
• enforce：强制调度至CCI。
• off：不调度至CCI。

使用profile管理线下IDC和云上分配数量

使用profile配置管理集群内pod，通过labelSelector类方式关联profile和pod，并配置关联pod的分配策略，实现pod在线下IDC和云上的分配或数量限制。

约束与限制

• 客户可通过Profile配置管理集群内pod策略，仍兼容原有pod的label内burst-to-cci的配置方式，优先级比profile高。
• localPrefer不可同时配置local、cci。
• auto和localPrefer策略允许关联未被profile关联过的pod，enforce策略不允许关联未被profile关联过的pod。
• 目前profile在配置localPrefer策略下，为避免全局性问题，在极限场景下限制local数量的配置可能会失效。
• 在deployment滚动升级场景下，推荐配置尽可能小的maxSurge值（如直接配置为0），避免出现升级时限制maxNum的区域调度量少于预期的现象。

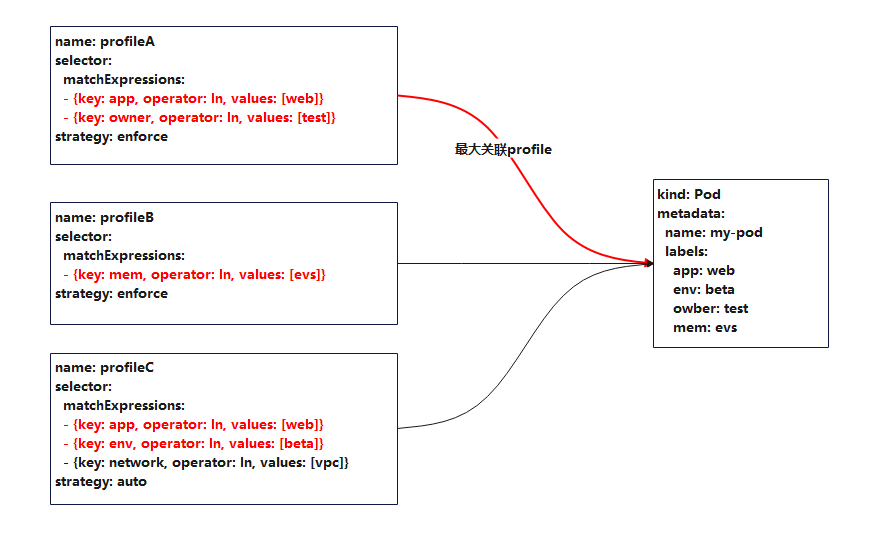

• pod只能关联一个profile，即关联度最大的profile。若pod创建后，对其label进行修改导致与原profile不匹配，pod会重新选择关联度最大的profile进行关联。关联度最大的profile确定方法：
  • 根据profile中obejectLables计算labelSelector内matchLabels的数量及matchExpression的数量之和，和最大的profile即为pod关联度最大的profile；
  • 若出现和相同的profile，选择profile的name字母序最小的profile为pod关联度最大的profile。
• 不支持使用log-agent插件采集profile管理的负载日志。

使用方式

apiVersion: scheduling.cci.io/v1
kind: ScheduleProfile
metadata:
  name: test-cci-profile
  namespace: default
spec:
  objectLabels:
    matchLabels:
      app: nginx
  strategy: localPrefer
  location:
    local:
      maxNum: 20 # 当前暂不支持local/cci同时配置maxNum
      scaleDownPriority: 10
    cci: {}
status:
  phase: initialized
  restrict:
    local: 20 # restrict内随着location内配置进行填写，即不会同时出现 local/cci
  used:
    local: 20
    cci: 0

配置cci maxNum和scaleDownPriority

apiVersion: scheduling.cci.io/v1
kind: ScheduleProfile
metadata:
  name: test-cci-profile
  namespace: default
spec:
  objectLabels:
    matchLabels:
      app: nginx
  strategy: localPrefer
  location:
    local: {}
    cci:
      maxNum: 20 # 当前暂不支持local/cci同时配置maxNum
      scaleDownPriority: 10
status:
  phase: initialized
  restrict:
    cci: 20 # restrict内随着location内配置进行填写，即不会同时出现 local/cci
  used:
    local: 0
    cci: 20

卸载插件

1. 登录CCE控制台，进入集群，在左侧导航栏选择“插件管理”，在右侧“已安装插件”页签下，单击virtual kubelet下的“卸载”。
2. 在弹出的窗口中，单击“是”，可卸载该插件。（卸载插件会自动删除CCI侧的所有资源，以确保不会有资源残留造成额外计费）

• 由于virtual-kubelet插件卸载时会在集群中启动Job用于清理资源，卸载插件时请保证集群中至少有一个可以调度的节点，否则卸载插件会失败。若已经因无可调度节点造成插件卸载失败，需要在有可调度节点后重新单击插件卸载。
• 如果在未卸载virtual-kubelet插件的情况下直接删除集群，CCI侧的资源不会被自动清理，会导致CCI侧资源残留，可能会造成额外计费。因此请确保完成以下任意一操作。
  • 在删除集群前先卸载virtual-kubelet插件。
  • 在直接删除集群后登录CCI控制台删除名为cce-burst-${CLUSTER_ID}的命名空间。
  • 集群休眠时CCI侧正在运行的实例不会自动停止，会持续运行并计费。因此如不需要实例继续运行，请确保在集群休眠前将弹性到CCI的负载实例数缩至0。

更多操作

• 如果CCI Pod存在网络访问需求，需要进行额外设置，详情请参见网络访问概述。
• 使用Annotation实现参数动态转换，将部分参数自动转换成CCI支持的类型：
  • HostPath转localDir、emptyDir或flexVolume
  • 镜像地址替换
