DNAT网关（DNAT）

操作场景

“DNAT网关”可以为集群节点提供网络地址转换服务，使多个节点可以共享使用弹性IP。

NAT网关与弹性IP方式相比增强了可靠性，弹性IP无需与单个节点绑定，任何节点状态的异常不影响其访问。访问方式由公网弹性IP地址以及设置的访问端口组成，例如“10.117.117.117:80”。

图1 DNAT网关 ( DNAT )

约束与限制

关于NAT网关的使用，您需要注意以下几点：

• DNAT规则不支持企业项目授权。

• 集群内容器不支持访问externalTrafficPolicy为Local模式的DNAT Service。
• 同一个NAT网关下的多条规则可以复用同一个弹性公网IP，不同网关下的规则必须使用不同的弹性公网IP。
• 每个VPC支持的NAT网关数为1。
• 用户不能在VPC下手动添加默认路由。
• VPC内的每个子网只能添加一条SNAT规则。
• SNAT规则和DNAT规则一般面向不同的业务，如果使用相同的EIP，会面临业务相互抢占问题，请尽量避免。SNAT规则不能和全端口的DNAT规则共用EIP。
• DNAT规则不支持将弹性公网IP绑定到虚拟IP。
• 当云主机同时配置弹性公网IP服务和NAT网关服务时，数据均通过弹性公网IP转发。
• SNAT规则中添加的自定义网段，对于虚拟私有云的配置，必须是虚拟私有云子网网段的子集，不能相等。
• SNAT规则中添加的自定义网段，对于云专线的配置，必须是云专线侧网段，且不能与虚拟私有云侧的网段冲突。
• 当执行云服务器底层资源操作（如变更规格）时，会导致已配置的NAT规则失效，需要删除后重新配置。
• 创建service后，如果服务亲和从集群级别切换为节点级别，连接跟踪表将不会被清理，建议用户创建service后不要修改服务亲和属性，如需修改请重新创建service。

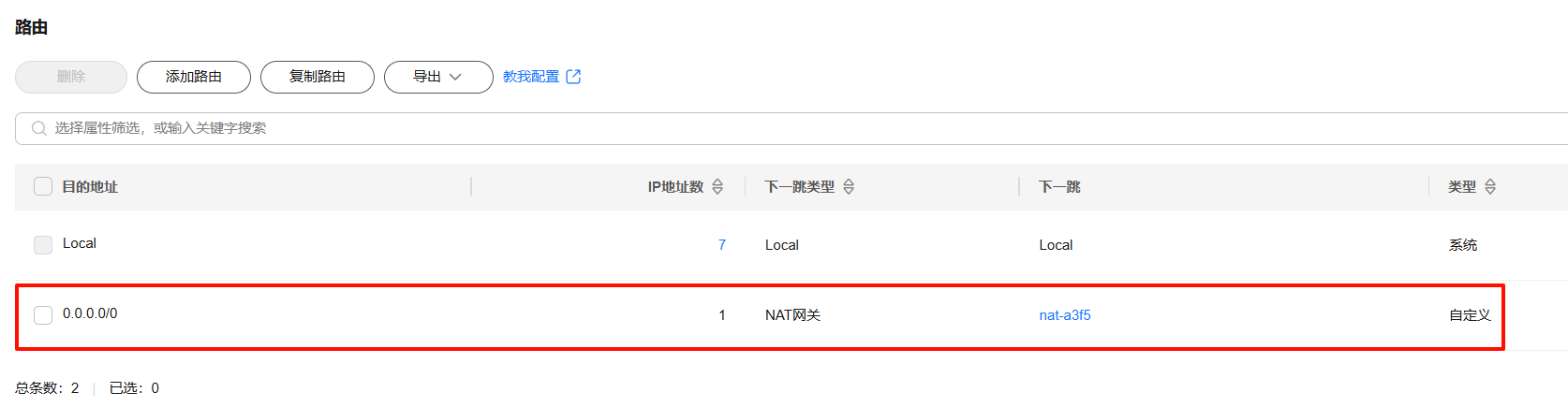

• 当集群的节点子网关联了自定义路由表时，使用DNAT类型service同时需要将NAT的路由加入到自定义路由表中。



创建NAT网关和弹性公网IP

您需要提前创建NAT网关实例和弹性公网IP，具体操作步骤如下：

1. 登录管理控制台，在服务列表中选择“网络 > NAT网关”，单击页面右上角的“购买公网NAT网关”。下图是购买NAT网关的案例，请根据实际业务需求填写相关内容。


   购买NAT网关，选择VPC和子网时，请确保与CCE中运行业务的集群VPC和子网一致。

   图2 购买NAT网关


2. 在管理控制台，在服务列表中选择“网络 > 弹性公网IP”，单击右上角的“购买弹性公网IP”。下图是购买弹性IP的案例，请根据实际业务需求填写相关内容。
   图3 购买弹性公网IP


创建DNAT网关类型Service

1. 登录CCE控制台，单击集群名称进入集群。
2. 在左侧导航栏中选择“服务”，在右上角单击“创建服务”。
3. 设置集群内访问参数。
   • Service名称：自定义服务名称，可与工作负载名称保持一致。
   • 访问类型：选择“DNAT网关”。
   • 命名空间：工作负载所在命名空间。
   • 服务亲和：详情请参见服务亲和（externalTrafficPolicy）。
     • 集群级别：集群下所有节点的IP+访问端口均可以访问到此服务关联的负载，服务访问会因路由跳转导致一定性能损失，且无法获取到客户端源IP。
     • 节点级别：只有通过负载所在节点的IP+访问端口才可以访问此服务关联的负载，服务访问没有因路由跳转导致的性能损失，且可以获取到客户端源IP。
   • 选择器：添加标签，Service根据标签选择Pod，填写后单击“添加”。也可以引用已有工作负载的标签，单击“引用负载标签”，在弹出的窗口中选择负载，然后单击“确定”。
   • IPv6：默认不开启，开启后服务的集群内IP地址（ClusterIP）变为IPv6地址，具体请参见如何通过CCE搭建IPv4/IPv6双栈集群？。该功能仅在1.15及以上版本的集群创建时开启了IPv6功能才会显示。
   • DNAT网关：选择创建NAT网关和弹性公网IP中创建的DNAT网关实例和弹性公网IP。
   • 端口配置：
     • 协议：请根据业务的协议类型选择。
     • 容器端口：工作负载程序实际监听的端口，需用户确定。nginx程序实际监听的端口为80。
     • 服务端口：容器端口映射到集群虚拟IP上的端口，用虚拟IP访问工作负载时使用，端口范围为1-65535，可任意指定。

4. 单击“确定”，创建Service。

通过kubectl命令行创建

您可以在创建工作负载时通过kubectl命令行设置Service访问方式。本节以nginx为例，说明kubectl命令实现集群内访问的方法。

1. 请参见通过kubectl连接集群，使用kubectl连接集群。
2. 创建并编辑nginx-deployment.yaml以及nginx-nat-svc.yaml文件。

   其中，nginx-deployment.yaml和nginx-nat-svc.yaml为自定义名称，您可以随意命名。

   vi nginx-deployment.yaml

   apiVersion: apps/v1
   kind: Deployment
   metadata:
     name: nginx
   spec:
     replicas: 1
     selector:
       matchLabels:
         app: nginx
     template:
       metadata:
         labels:
           app: nginx
       spec:
         containers:
         - image: nginx:latest
           name: nginx
         imagePullSecrets:
         - name: default-secret

   以上字段的解释请参见表1。

   vi nginx-nat-svc.yaml

   apiVersion: v1
   kind: Service
   metadata:
     name: nginx
     annotations:
       kubernetes.io/elb.class: dnat
       kubernetes.io/natgateway.id: e4a1cfcf-29df-4ab8-a4ea-c05dc860f554
   spec:
     loadBalancerIP: 10.78.42.242
     ports:
     - name: service0
       port: 80
       protocol: TCP
       targetPort: 80
     selector:
       app: nginx
     type: LoadBalancer

   表1 关键参数说明

   参数	是否必填	参数类型	描述
   kubernetes.io/elb.class	是	String	该参数配置为DNAT用于对接NAT网关服务添加DNAT规则。
   kubernetes.io/natgateway.id	是	String	用于指定NAT网关ID。
   loadBalancerIP	是	String	公网弹性IP。
   port	是	Integer	对应界面上的访问端口，取值范围为1 ~ 65535。
   targetPort	是	String	对应界面上的容器端口，取值范围为1 ~ 65535。
   type	是	String	NAT网关服务需要配置为LoadBalancer类型。

3. 创建工作负载。

   kubectl create -f nginx-deployment.yaml

   回显如下表示工作负载开始创建。

   deployment "nginx" created

   kubectl get po

   回显如下，工作负载状态为Running，表示工作负载已运行中。

   NAME                     READY     STATUS             RESTARTS   AGE
   nginx-2601814895-sf71t   1/1       Running            0          8s

4. 创建服务。

   kubectl create -f nginx-nat-svc.yaml

   回显如下表示服务已创建成功。

   service "nginx-eip" created

   kubectl get svc

   回显如下表示服务访问方式已设置成功。

   NAME         TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)        AGE
   kubernetes   ClusterIP   10.247.0.1       <none>        443/TCP        3d
   nginx-nat    LoadBalancer 10.247.226.2  10.154.74.98   80:30589/TCP  5s

5. 在浏览器中输入访问地址，例如为10.154.74.98:80访问地址。

   其中10.154.74.98为弹性IP地址，80为上一步中获取的节点端口号。
