对接SMN发送短信

前提条件

• 已在华为云的消息通知服务SMN注册账号，并获取“IAM用户名”、“账号名”、所用SMN资源对应的“项目ID”、“项目”。
  图1 获取关键信息

• 已获取AK（Access Key ID）、SK（Secret Access Key），即访问密钥对，具体操作请参见获取AK/SK。

新建SMN连接器

1. 参考登录AstroZero新版应用设计器中操作，进入应用设计器。
2. 在左侧导航栏中，选择“集成”。
3. 单击“连接器”中的“ 连接器实例”，进入连接器实例页面。
4. 在左侧导航栏中，选择“消息通知 > 消息通知服务SMN”。
5. 在右侧页面单击“+”，设置消息通知服务SMN对接信息。

   对接SMN有密钥模式和用户名密码模式两种，请根据实际业务需求进行选择。

   图2 密钥模式


   表1 创建SMN连接器参数说明（密钥模式）

   参数	说明
   名称	新建连接器的名称。命名要求如下： 长度不能超过64个字符，包括前缀命名空间的长度。 须知： 名称前的内容为命名空间，在AstroZero中为了避免不同租户间数据的重名，租户在首次创建应用时需要先定义一个命名空间。一个租户只能创建一个命名空间，创建后不支持修改。 必须以英文字母开头，只能由英文字母、数字或单下划线组成，且不能以下划线结尾。
   访问密钥ID	用户的访问密钥ID（Access Key ID），配置为前提条件中获取的“AK”取值。
   访问密钥	用户的访问密钥（Secret Access Key），配置为前提条件中获取的“SK”取值。
   项目ID	项目的唯一标识，配置为前提条件中获取的“项目ID”取值。
   区域	SMN服务的区域。
   描述	根据实际需求，输入连接器的描述信息。 取值范围：1~255个字符。
   打包当前配置	选中该选项后，应用打包时会将当前配置的连接器信息一并打包。例如，如果应用包发布到运行环境，当前配置默认会被同步到运行环境中。如果不勾选，则内容不会打包发布到运行环境，此时需要您参考管理应用中的连接器中操作，创建对应的连接器。 默认为选中，对信息敏感的场景，建议不勾选。

   图3 用户名密码模式


   表2 创建SMN连接器参数说明（用户名密码模式）

   参数	说明
   名称	新建连接器的名称。命名要求如下： 长度不能超过64个字符，包括前缀命名空间的长度。 须知： 名称前的内容为命名空间，在AstroZero中为了避免不同租户间数据的重名，租户在首次创建应用时需要先定义一个命名空间。一个租户只能创建一个命名空间，创建后不支持修改。 必须以英文字母开头，只能由英文字母、数字或单下划线组成，且不能以下划线结尾。
   帐号名	登录消息通知服务SMN的账号名。请与前提条件中获取的“账号名”取值保持一致。
   项目名	所用SMN资源对应区域的项目名。请与前提条件中获取的“项目”取值保持一致。
   用户名	使用消息通知服务SMN的用户名。请与前提条件中获取的“IAM用户名”取值保持一致。
   密码	登录消息通知服务SMN的用户密码。
   项目ID	项目的唯一标识。请与前提条件中获取的“项目ID”取值保持一致。
   用户类型	新建连接器所属的用户类型。
   签发ID	短信内容中，包含的短信签名对应的ID。当“用户类型”为“企业用户”时，该参数可见且需要配置。请从SMN获取，不填默认为华为云企业用户。
   区域	SMN服务的区域。
   描述	根据实际需求，输入连接器的描述信息。 取值范围：1~255个字符。
   打包当前配置	选中该选项后，应用打包时会将当前配置的连接器信息一并打出。例如，如果应用包发布到运行环境，当前配置默认会被同步到运行环境中。 默认为选中，对信息敏感的场景，建议不勾选。

6. 设置完成后，单击“保存”。
7. （可选）测试是否能发送短信。
   1. 在连接器详情页面，单击“发送测试”。
   2. 输入接收者手机号码和短信内容，单击“发送”。

      接收者收到短信，表示测试成功。

在服务编排中调用连接器

在服务编排中，调用连接器，实现与华为云的消息通知服务SMN的对接。

1. 参考创建空白AstroZero服务编排中操作，创建一个空白服务编排。
2. 在服务编排设计页面左侧，选择“连接器 > 消息通知”，拖拽“SMN”图元至画布中。

   SMN是系统预置的，与SMN对接的短信发送接口。

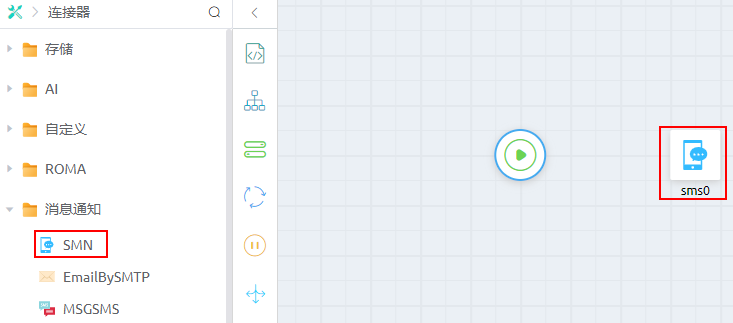

   图4 拖拽SMN图元至画布中


3. 选中SMN图元，设置基本信息。
   图5 基本信息

   • 标签：图元在页面显示的名称。
   • 名称：图元在系统中的唯一标识，不能和其他图元相同。
   • 连接器：该服务编排使用的连接器的名称。

4. 单击，设置调用SMN参数。
   图6 配置SMN

   • 动作：设置为“SMSSendSMS”，是系统预置的短信发送接口。
   • 输入参数：设置接口的输入参数。
     • “目标”设置为“endPoint”时：请在“源”中，配置短信接收者手机号，可定义为一个输入型变量“{!Phone}”。
     • “目标”设置为“message”时：请在“源”中，配置短信内容，可定义为一个输入型变量“{!Message}”。
   • 输出参数：设置接口的输出参数。“源”设置为“result”，“目标”用于接收短信发送结果（是否成功发送），必须定义一个空实例的结构变量来进行接收。

5. 在服务编排页面左侧，选择“逻辑”，拖拽“决策”图元至画布中。

   决策是对当前条件进行判断，根据判断的结果决定执行何种操作，类似if语句的判断。

   当短信发送成功时，系统会将“resCode”赋值为“0”，这里创建Decision判断“resCode”是否为“0”，来输出发送是否成功的标识（例如“sendFlag”），从而进行后续操作。

   1. 单击，单击公式后的，增加“GetResultCode”公式变量，表达式为“GET({!result},"resCode")”，用于接收短信发送结果。
      图7 配置“GetResultCode”公式变量

   2. 配置“决策”的成功分支，即success表示“resCode”为“0”，短信发送成功分支。
      图8 配置“决策”成功分支

   3. 配置“决策”的失败分支，即error表示其他分支，即短信发送失败。
      图9 配置“error”分支


6. 在服务编排页面左侧，选择“逻辑”，拖拽“赋值”图元至画布中，并进行配置。

   创建一个普通变量“sendFlag”。赋值是创建变量的图元，主要作用是给变量赋值。这里增加符合“success”分支的操作，短信发送成功，输出成功标识。

   1. 单击，单击变量后的，新建一个普通变量“sendFlag”。
   2. 单击，配置符合“success”的赋值操作。
   图10 赋值


7. 单击，配置符合“error”的赋值操作。
   图11 配置赋值操作


8. 如图12所示，连接所有图元。
   图12 连接元素


9. 单击服务编排设计页面空白区域，单击，设置服务编排入参和出参。
   图13 设置服务编排入参和出参


10. 单击页面上方的，保存服务编排。
11. 保存成功后，单击，运行服务编排。
12. 设置输入参数（接受者号码和短信内容），单击“运行”。
    图14 运行服务编排

    如图15所示，表示发送成功。

    图15 发送成功
