使用WebSocket为AstroZero高级页面组件绑定数据

更新时间:2024-12-12 GMT+08:00
分享

操作场景

开发高级页面时,如果需要消息主动推送、高实时数据展示,您需要使用WebSocket来实现后台数据调用。例如,园区系统在日常运行中,常监测到人员异常或故障信息,需要以告警显示的形式显示在前端界面中。为简化用例,采用手工输入消息数据的方式来模拟后台采集告警数据,通过服务编排触发告警事件,并将告警信息通过WebSocket推送至前端高级页面显示。

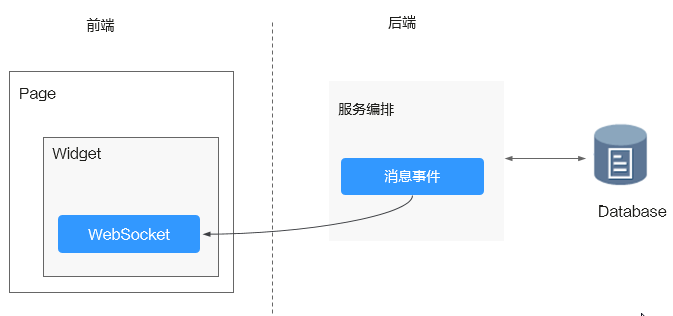

图1 WebSocket调用示例

WebSocket是一种HTML5提供的网络传输协议。WebSocket协议支持Web浏览器,使得客户端和服务端之间可以创建长久连接并进行双向数据传输,即服务端可以主动向客户端推送数据,客户端也可以主动向服务端发送信息,是服务端推送技术的一种。

低代码平台提供了WebSocket,用户可以通过触发消息事件,将后台消息以json对象的形式,通过平台的WebScoket服务端发送,所有订阅了该事件的前台WebScoket客户端都会获得该消息数据。WebScoket客户端订阅服务地址如下:

wss://${location.host}/websocket/v1.0/component/listener?tenantId=${tenantId}&event=${eventName1}&event=${eventName2}
表1 参数说明

参数

说明

tenantId

租户ID,可通过${tenantId}自动获取,也可以登录环境配置,在“系统设置 > 公司信息”中获取,详情请参见设置AstroZero账号的公司信息

event

订阅事件的名称,进入待订阅事件的详情页,可获取事件的名称。

event参数可以有多个值,即WebScoket客户端可订阅多个事件。

说明:

创建消息事件,既可通过服务编排、工作流或外部系统订阅该事件,也可通过WebSocket订阅。而消息事件通常通过服务编排、数据接入等进行触发。

在前端高级页面组件开发中,用户可通过以下方式创建WebSocket对象。参数url为需要连接的地址,即客户端订阅地址。

var ws= new WebSocket(url);

实例化对象可监听以下事件,更多WebSocket对象属性和方法介绍,请参见WebSocket

表2 WebSocket对象可监听事件

事件

说明

ws.onopen

连接建立时触发。

ws.onmessage

客户端接收服务端数据时触发。

ws.onerror

通信发生错误时触发。

ws.onclose

连接关闭时触发。

步骤1 创建WebSocketAlarmEvent告警事件

  1. 创建事件。

    1. 参考登录AstroZero新版应用设计器中操作,登录应用设计器。
    2. 在左侧导航栏中,选择“数据”。
    3. 单击事件后的,进入添加事件页面。
    4. 选择“创建新事件”,输入标签“WebSocketAlarmEvent”,单击“添加”。

      单击名称对应的输入框,系统会根据标签自动生成名称,系统实际创建的事件名称为“命名空间__WebSocketAlarmEvent__e”。

      图2 添加WebSocketAlarmEvent事件

  2. 在事件详情页面,选择“自定义参数”页签,单击“新建”。
  3. 设置标签、名称和字段类型,单击“保存”,添加事件自定义参数AlarmTitle。

    图3 添加事件自定义参数

  4. 重复3中操作,创建事件自定义参数AlarmContent、AlarmDate。

    表3 事件自定义参数说明

    标签

    名称

    字段类型

    AlarmContent

    单击名称对应的输入框,系统根据标签自动生成名称。

    文本

    AlarmDate

    单击名称对应的输入框,系统根据标签自动生成名称。

    日期/时间

  5. 启用告警事件。

    1. 在事件详情页面,选择“基本信息”页签。
    2. 单击页面右上方的“启用”,启用该事件。

      启用成功后,“启用”按钮会变为“禁用”按钮,同时“是否启用”标签变为状态。

      图4 启用告警事件
      须知:

      消息事件只有启用成功后,该事件在服务编排或WebSocket中,才会有效。事件启用后,不可编辑,如果需要对事件进行参数修改,请先单击“基本信息”下的“禁用”按钮,禁用该事件。

步骤2 创建WebSocketAlarmFlow告警服务编排

创建WebSocketAlarmFlow告警编排以触发事件,并在服务编排中配置全局变量和系统(日期/时间)变量为事件传递参数。
说明:

如果想快速了解和验证WebSocket使用,可不必创建WebSocketAlarmFlow告警服务编排,采用消息事件的测试功能进行简单验证。您可以直接跳过该步骤,直接执行步骤3 开发alarmDisplayWidget告警展示组件,并在方法一:直接触发事件验证中采用方法1(直接触发事件验证)进行效果验证。

  1. 创建编排。

    1. 参考登录AstroZero新版应用设计器中操作,登录应用设计器。
    2. 在左侧导航栏中,选择“逻辑”。
    3. 单击编排的,进入添加服务编排。
    4. 选择“创建一个新的服务编排”,输入标签“WebSocketAlarmFlow”,单击“添加”。

      单击名称对应的输入框,系统会根据标签自动生成名称。

      图5 创建服务编排WebSocketAlarmFlow

  2. 在服务编排画布左侧,单击“基本”,将“发送事件”图元拖入画布中。

    图6 拖入“发送事件”图元

  3. 添加添服务编排变量。

    1. 选中“发送事件”图元,单击画布右侧
    2. 单击“全局上下文”,进入上下文页面。
    3. 单击“变量”后的,添加表4中变量。
      图7 配置全局变量
      表4 告警服务编排的变量

      名称

      数据类型

      AlarmTitle

      文本

      AlarmContent

      文本

  4. 在“发送事件”图元中,配置1中创建的事件命名空间__WebSocketAlarmEvent__e(需替换为用户实际创建的事件名称)。

    参考下图配置输入参数,通过全局变量AlarmTitle和AlarmContent及系统变量$Flow.CurrentDateTime为事件传参。
    图8 事件图元的配置

  5. 连接所有图元。

    图9 连接图元

  6. 选中“开始”图元,单击,参考下图配置服务编排的入参。

    入参是从全局上下文的变量中拖入,告警服务编排的入参有AlarmTitle和AlarmContent两个。
    图10 配置入参

  7. 单击页面上方的,保存服务编排。
  8. 单击,启用服务编排。

    服务编排只有启用后,才会生效。服务编排在启用后,不可编辑,如果需要对其中的图元或参数进行修改,请先单击,禁用该服务编排。

步骤3 开发alarmDisplayWidget告警展示组件

您可以按照如下步骤,开发alarmDisplayWidget告警展示组件,也可以直接单击alarmDisplayWidget.zip,获取示例开发包。

  1. 下载组件模板widgetVue3Template。

    1. 在AstroZero服务控制台,单击“进入首页”,进入应用开发页面。
    2. 在页面左上方单击,选择环境管理 > 环境配置,进入环境配置。
    3. 在顶部菜单栏中,选择“维护”
    4. 在左侧导航栏中,选择“全局元素 > 页面资产管理 > 组件模板”
    5. 单击组件模板widgetVue3Template,进入模板详情页。
    6. 单击“下载”,设置名称为alarmDisplayWidget,单击“保存”。
      图11 设置组件名称

  2. 解压已下载的“alarmDisplayWidget.zip”,解压后在“alarmDisplayWidget.js”中,通过定义变量“var ws = new WebSocket(url);”,打开一个WebSocket,订阅WebSocketAlarmEvent告警事件。

    采用ws.onmessage监听WebSocketAlarmEvent告警事件消息,对json数据解析,存入ListData中。为了方便观察组件,为ListData设定初始值,请将原先代码中如下代码进行替换,注意不是替换全部代码。

    Vue.createApp({
        data() {
    	return {
               name: widgetProperties.parama || "Bingo Studio"
            }
        }
    }).mount($("#widgetVue3Template",elem)[0]);

    替换的代码如下,其中“命名空间__WebSocketAlarmEvent__e”需要修改为在1中创建的告警事件的名称。

    var vm = Vue.createApp({
        data:{
            listData: [
                {
                    "title": "设备告警",
                    "content": "设备A1 CPU使用率过高",
                    "date": "2020-12-09 09:15:09"
                },
                {
                    "title": "车辆告警",
                    "content": "车辆-XXXXXXX 未登记",
                    "date": "2020-12-10 15:09:20"
                }
                ],
                ws: null
        },
        mounted: function () {
                    this.init();
        },
        methods: {
            init: function() {
                //获取WebSocket订阅地址
                let urlMessage = "tenantId="+ $.cookie("tenant-id") + "&event=命名空间__WebSocketAlarmEvent__e";
                let url = `wss:///${location.host}/websocket/v1.0/component/listener?${urlMessage}`;

                //打开一个WebSocket
                this.ws = new WebSocket(url);
                //WebSocket连接建立时触发事件
                this.ws.onopen = event => {
                    this.ws.send("");
                    console.log("WebSocket has connected.");
                };
                //WebSocket连接关闭时触发事件
                this.ws.onclose = event => {
                    console.log("WebSocket has closed.");

                };
                //WebSocket通信错误时触发事件
                this.ws.onerror = event => {
                    console.log("WebSocket has error.");
                };
                //WebSocket客户端接收服务端数据时触发事件
                this.ws.onmessage = event => {
                    if (event.data) {
                        let dataObj = JSON.parse(event.data);
                        if (dataObj.content) {
                            let data = JSON.parse(dataObj.content);
                            if (data.payload) {
                                let content = JSON.parse(data.payload);
                                this.listData.push( {
                                    "title": content.AlarmTitle,
                                    "content": content.AlarmContent,
                                    "date": content.AlarmDate,
                                });
                            }
                        }
                    }
                };
                this.intervalID = setInterval(() => {
                    this.ws.send("");
                }, 50000);
            },
        },
        destroyed() {
            if (this.ws) {
                this.ws.close();
            }
        }
    }).mount($("#widgetVue3Template",elem)[0]);

  3. 在“alarmDisplayWidget.ftl”中定义渲染页面,将告警信息的title、content和date显示,并加入分割线。

    <div id="widgetVue3Template" style="margin: 20px;">
        <div :data="listData"  class="seamless-warp">
            <ul class="item">
                <li v-for="item in listData">
                    <span class="alarmTitle" v-text="item.title" ></span>
                    <span class="alarmContent" v-text="item.content"></span>
                    <span class="alarmDate" v-text="item.date"></span>
                    <br><br><hr size="1" noshade="noshade" style="border:1px #cccccc dotted;"/><br>
                </li>
            </ul>
        </div>
    </div>

  4. 在“alarmDisplayWidget.css”中,定义title、content和date的样式alarmTitle、alarmContent和alarmDate。

    #alarmDisplayWidget.seamless-warp ul li{
        list-style-type:none;
    }
        .alarmTitle {
            font-family:"Microsoft YaHei";
            font-size: 30px;
            font-weight:bold;
            padding: 0.5px 7px;
            margin:8px;
            border-radius: 5px;
            background-color:#FAC700;
            color:honeydew;
        }
        .alarmContent {
            font-family:"Microsoft YaHei";
            font-size: 30px;
            font-weight:bold;
            margin:5px;
        }
        .alarmDate {
            font-family:"Microsoft YaHei";
            font-size: 30px;
            margin:5px 35px;
        }

  5. 在packageinfo.json中,定义组件初始宽度“width”和初始高度“height”。

    {
        "widgetApi": [
            {
                "name": "alarmDisplayWidget"
            }
        ],
        "widgetDescription": "",
        "authorName": "",
        "localFileBasePath": "",
    	"width": "1000",
        "height": "600",
        "requires": [
            {
                "name": "global_Vue3",
                "version": "3.3.4"
            }
        ]
    }

  6. 重新打包组件,包名为“alarmDisplayWidget.zip”。

步骤4 上传alarmDisplayWidget告警展示组件并创建高级页面

  1. 上传alarmDisplayWidget告警展示组件。

    1. 登录AstroZero服务控制台,单击“进入首页”,进入应用开发页面。
    2. 单击页面左上角的,选择“环境管理 > 环境配置”,进入环境配置。
    3. 在顶部菜单栏中,选择“维护”
    4. 在左侧导航栏中,选择“全局元素 > 页面资产管理 > 组件”
    5. 单击“提交新组件”,进入提交新组件页面。
    6. 单击“请选择源文件(.zip)”,选择商品列表组件包alarmDisplayWidget.zip,输入发行说明为“alarmDisplayWidget”,单击“提交”。

  2. 创建monitor高级页面。

    1. 在应用设计器中,单击左侧导航栏中的“界面”。
    2. 单击高级页面后的,设置页面的名称和标题为monitor,单击“添加”。
    3. 在高级页面左上方,单击,从“全部 > 自定义”中,拖拽alarmDisplayWidget至右侧画布中。
      图12 拖拽alarmDisplayWidget至右侧画布中
    4. 调节组件位置和大小,单击页面上方的,保存高级页面。
    5. 单击,发布高级页面后,单击,查看组件展示效果。
      图13 显示效果

      配置和开发完成后,支持触发告警事件,将告警消息推送至高级页面monitor中显示。本示例中有两种方法触发告警事件:

      • 方法一:直接触发事件验证,仅用于事件简单调测。使用该方法前,请确保WebSocketAlarmEvent事件已启用,且monitor预览页面已打开。详情操作,请参见方法一:直接触发事件验证
      • 方法二:服务编排触发事件验证。使用该方法前,请确保WebSocketAlarmEvent事件已启用,WebSocketAlarmFlow告警服务编排已激活,且monitor预览页面已打开。详情操作,请参见方法二:服务编排触发事件验证

方法一:直接触发事件验证

  1. 数据 > 事件中,打开WebSocketAlarmEvent事件。

    图14 打开事件

  2. 在“基本信息”中,单击“发送事件”。
  3. 在“发送事件测试”页面中,输入参数信息(AlarmDate会自动获取系统日期时间,也可手工编辑修改),单击“发送”。

    {
        "AlarmTitle": "设备告警",
        "AlarmContent":"设备C1 本地数据库出错",
        "AlarmDate":"2020-12-12 17:09:20"
    }
    图15 测试发送

  4. 切换到monitor预览页面,可观察到monitor页面已接收并显示该告警消息。

    图16 直接触发事件验证效果图

方法二:服务编排触发事件验证

  1. 逻辑 > 编排中,打开WebSocketAlarmFlow服务编排。

    图17 进入服务编排

  2. 在服务编排页面右上角,单击,运行该服务编排。
  3. 在弹出页面的输入参数中,输入如下AlarmTitle和AlarmContent参数值,单击“运行”。

        "AlarmTitle": "设备告警",
        "AlarmContent":"设备C1 本地数据库出错"
    图18 服务编发触发事件验证

  4. 切换到monitor预览页面,可观察到monitor页面已接收并显示该告警消息。

    图19 服务编发触发事件验证效果图

提示

您即将访问非华为云网站,请注意账号财产安全

文档反馈

文档反馈

意见反馈

0/500

标记内容

同时提交标记内容
