可视化编辑器界面概述

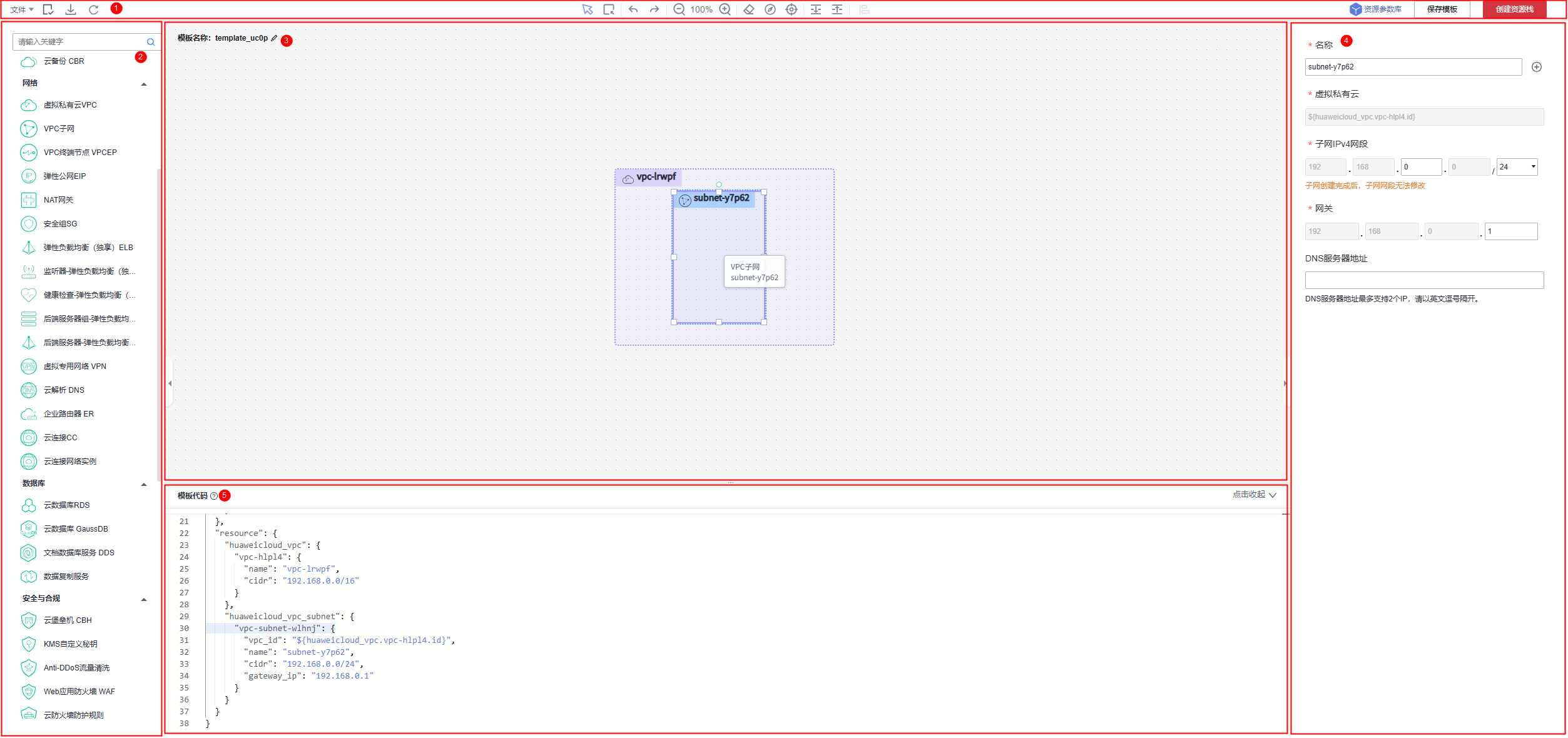

RFS可视编辑器UI由六个部分组成，分别是控制栏、资源栏、日志栏、设计台、模板栏和属性栏。可视化编辑器各部分详细功能说明如图1。
编号（对应上图） |
解释 |
|---|---|
1 |
控制栏，集中显示设计台的快捷控制操作。 |
2 |
资源栏，展示所有可被拖动设计的资源。各资源按照其所属的服务进行分类。 您可以把想要编排的资源拖动到设计台画布，并运用其生成的连接点进行逻辑关系的定义与关联。 |
3 |
设计台，用户设计模板的主要操作画布，用于连接资源之间的关系。 |
4 |
属性栏，释放一个拖动资源或选中一个拖动资源时，属性编辑面板会展示您所选中资源所包含的属性名、属性类型，便于您在模板栏进行属性编写或定义时做参照。 |
5 |
模板栏，设计过程中动态生成相应的模板，阐明其资源之间的关系，支持模板修改和属性定义。 |
6 |
日志栏，展示用户在操作或设计模板过程中所触发的错误信息、提示信息等。 例如，完成模板涉及做语法校验时，展示不合规参数信息。 |
