查看组件性能指标

查看组件性能指标

1. 登录AOM 2.0控制台。
2. 在左侧导航栏选择“应用监控 > 组件列表”，进入组件列表页面。
3. 在左侧“快速筛选”栏中，选择“区域”、“应用”以及“技术栈”，即可在组件列表中快速筛选出需要的组件。
   您还可以在搜索框中通过“应用”、“组件”或“技术栈”筛选出需要查看的组件。



4. 在组件列表中查看url调用次数、url平均响应时间、url错误率、mysql错误率等性能指标。

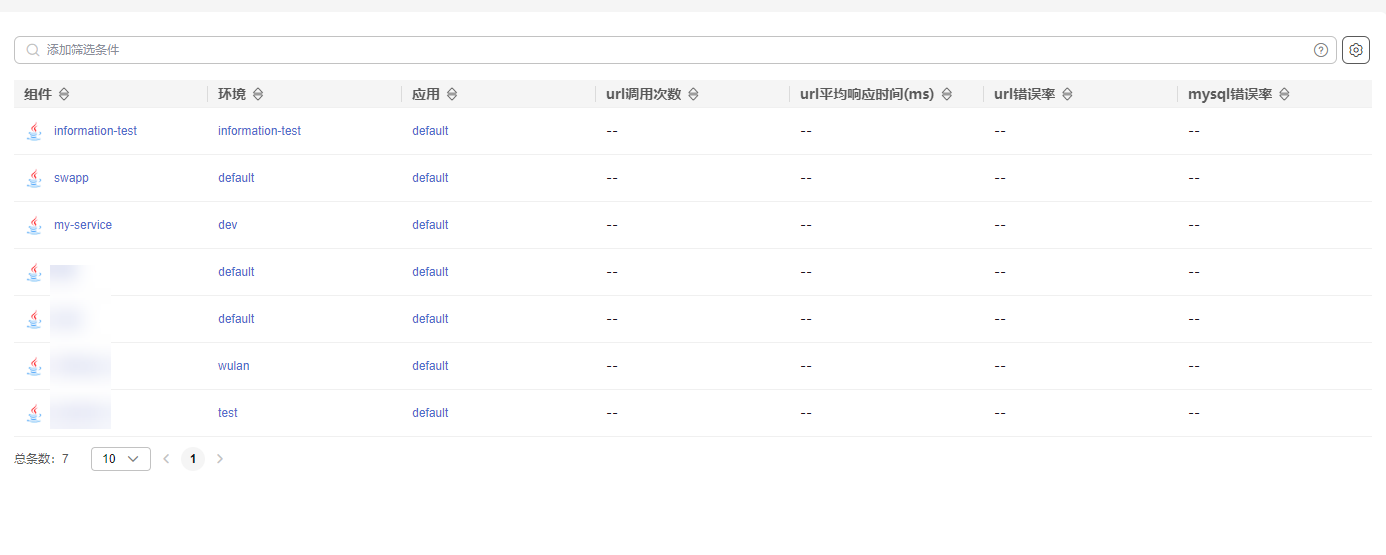

   图1 组件列表指标


   表1 组件列表指标说明

   指标名称	说明
   url调用次数	URL的调用次数。
   url平均响应时间	URL在采集周期内的平均响应时间。
   url错误率	URL的错误率。
   mysql错误率	MySQL的错误率。
   redis错误率	Redis的错误率。 说明： “redis错误率”指标列默认不展示，可单击右上角，通过选中或取消选中“redis错误率”指标项前的单选框，自定义该列的展示与隐藏。
   httpclient错误率	HttpClient的错误率。 说明： “httpclient错误率”指标列默认不展示，可单击右上角，通过选中或取消选中“rhttpclient错误率”指标项前的单选框，自定义该列的展示与隐藏。

5. 单击组件列表中的蓝色字体，即可进入对应组件详情页。
   组件详情页默认展示“接口调用”监控项信息。组件各监控项介绍，详见表2。

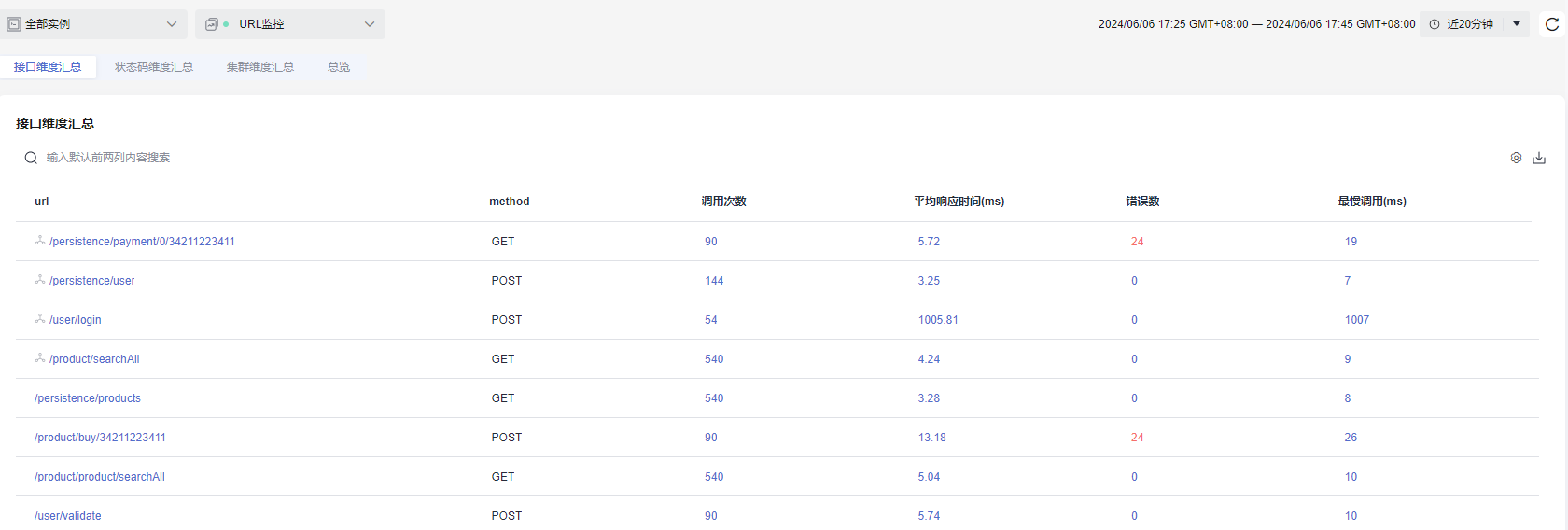

   图2 组件监控项


   表2 组件各监控项说明

   类别	说明
   拓扑	拓扑图展示服务之间一段时间的调用关系，可以是从调用方统计，也可以是从被调用方统计。通过拓扑图可以自动梳理组件之间的调用关系，帮助用户快速定位问题。 相关配置请参见通过拓扑图查看组件间调用关系。
   Profiler性能分析	Profiler性能分析支持自动获取应用程序运行过程中的CPU、内存、时延的使用情况。通过火焰图实时展示每一个方法的调用关系和执行率，帮助用户优化代码性能。 相关配置请参见通过Profiler分析代码性能。
   接口调用	接口调用主要是对外部服务调用当前应用程序进行监控，主要包括URL监控、dubbo服务端监控、cse服务端监控、CSEProvider集群监控、Functiongraph监控等。 相关配置请参见查看组件接口调用监控项。
   基础监控	基础监控主要针对应用的JVM信息、JVM监控、GC监控、线程、JAVA方法进行监控。 相关配置请参见查看组件基础监控项。
   异常	异常监控项是对应用的异常日志进行监控。例如java的日志异常监控，一旦用户采用log系统打印日志，就会被采集上来。具体的异常采集类型会根据不同的采集器类型有变化。 相关配置请参见查看组件异常日志。
   外部调用	外部调用是对当前应用调用的外部服务进行监控，包括CSEConsumer集群监控、ApacheHttpClient连接池、ApacheHttpAsyncClient连接池、DubboConsumer监控、HttpClient监控、NodeJsHttpClient监控、NodeJsHttpServer监控。 相关配置请参见查看组件外部调用监控项。
   通信协议	通信协议监控项可以对通信协议的访问进行监控，可以监控的通信协议包含Websocket类型。 相关配置请参见查看组件通信协议监控项。
   数据库	数据库监控项可以对数据库的访问进行监控，可以监控的数据库包含C3P0连接池、Cassandra、ClickHouse、DBCP、Druid、EsRestClient、GaussDb、Hikari连接池、Jetcd、ObsClient、MySQL、Postgresql、Oracle、HBase、NodeJsMysql 以及MongoDB多种类型。对于数据库的监控，APM系统会采集具体的执行语句详情，方便用户定位代码级的性能问题。 相关配置请参见数据库查看组件数据库监控项。
   Web容器	Web容器监控项可以对Web容器的访问进行监控，可以监控的Web容器包含Tomcat类型。 相关配置请参见查看组件Web容器监控项。
   消息队列	消息队列监控项可以对消息队列的访问进行监控，可以监控的消息队列包含KafkaProducer等类型。 相关配置请参见查看组件消息队列监控项。
   远程过程调用	远程过程调用监控项可以对组件的远程过程调用进行监控。 相关配置请参见查看组件远程过程调用监控项。
   日志	设置关键字和时间范围进行日志搜索，相关配置请参见查看组件日志监控项。
   基础设施	基础设施功能支持通过仪表盘图表展示APM实例下的性能指标数据。例如，折线图、数字图等，帮助用户全面、深入地掌握应用性能监控数据。 相关配置请参见查看组件基础设施监控项。
   调用链	在企业微服务之间调用复杂的场景下，APM Agent会抽样一些请求，拦截对应请求及后续一系列的调用信息。例如在A调用B然后调用C的场景，请求进入A后，APM系统会采用智能采样算法，决定是否对请求进行调用链跟踪。 相关配置请参见查看组件调用链监控项。
   组件设置	组件设置支持自定义设置（关联日志服务设置、Profiler性能剖析设置、组件与基础设施关联分析设置，全采样设置。）、管理APM探针启停状态、查看或启停监控项。 相关配置请参见设置组件监控开关。
