部署架构画图

您可以通过架构设计功能，轻松绘制出您的业务架构和云上资源的部署架构，支持容量风险监控、关联资源管理以及全链路一键绘图。

操作步骤

登录华为云管理控制台。
在控制台首页左上角，单击“”，选择“服务列表 > 管理与监管 > 优化顾问”，进入优化顾问服务页面。
在左侧导航栏选择“架构设计”，进入架构设计页面。
单击“架构设计”页签。
单击左上角“新建部署架构”，设置架构名称、系统类型（对画图无影响）、描述、部署情况（对画图无影响）。

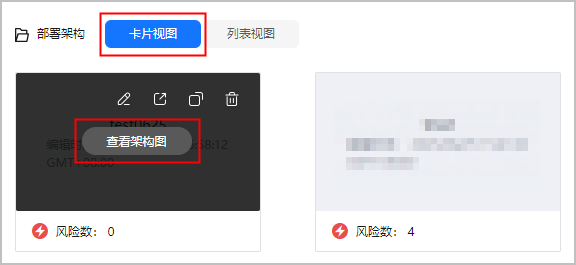

在“部署架构”卡片视图中，选择目标架构图，鼠标悬浮于架构图中央，单击“查看架构图”，进入架构图。
单击画图上方“架构绘图”开关打开编辑功能。
左侧为您提供了绘图需要的基础图元和各云服务图元。
在左侧画图工具栏中，选择“自动画图”，拖动“子网”图元到绘图区，单击“子网”图元，在功能浮框中，单击“自动画图”。
在“自动画图”弹窗中，设置区域、虚拟私有云和子网信息，单击“开始分析”，可以自动识别并画出该子网下的资源信息并按照逻辑架构分层。开通VPC流日志之后还可以绘制出各资源之间的关联关系。
在左侧画图工具栏中，选择“支持全链路”页签，这里提供的云服务支持全链路的一键画图功能。
- 将其中一个云服务图元（例如：弹性云服务器ECS）拖动至画布中。

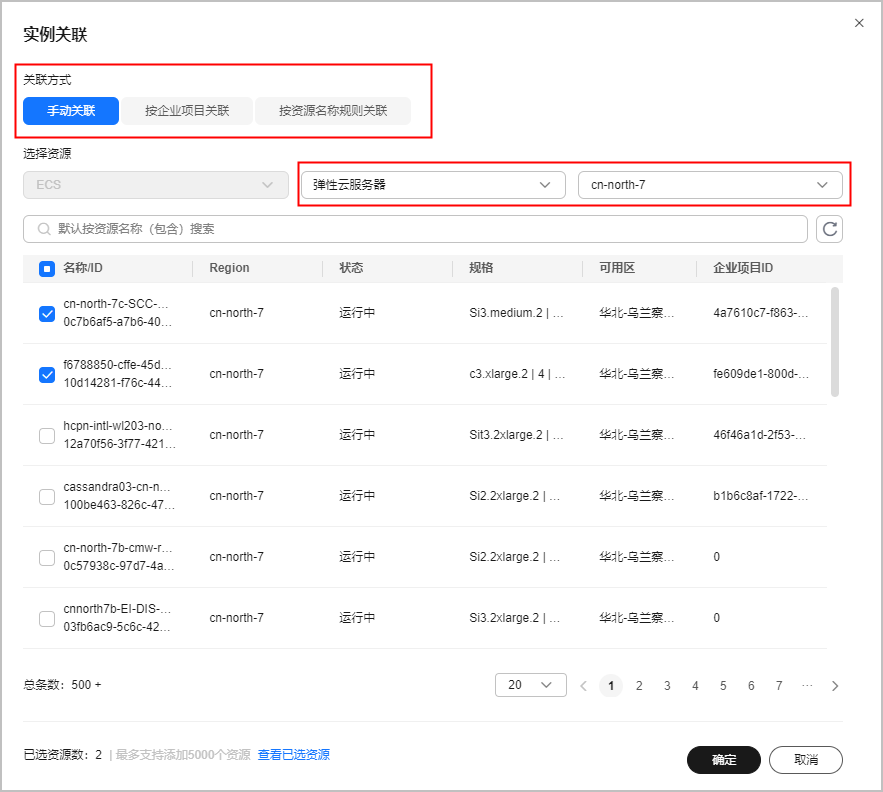

- 关联资源：单击ECS图元，在功能浮框中，单击“实例关联”。在“实例关联”弹窗中，设置关联方式，选择区域和资源类型，查询该区域下的ECS实例资源，按需选择目标实例资源，单击“确定”。
- 全链路画图：单击ECS图元，在功能浮框中，单击“”按钮，即可进行全链路一键画图。
在左侧画图工具栏中，选择“支持实例”页签，这里提供的云服务支持实例关联功能。
- 将其中一个云服务图元（例如：弹性云服务器ECS）拖动至画布中。
- 关联资源：单击ECS图元，在功能浮框中，单击“实例关联”。在“实例关联”弹窗中，设置关联方式，选择区域和资源类型，查询该区域下的ECS实例资源，按需选择目标实例资源，单击“确定”。
