部署架构画图

操作步骤

1. 进入“架构设计”页面，单击“架构设计”页签。
2. 单击左上角“新建部署架构”按钮创建部署架构图，选择架构类型，设置架构名称，选择系统类型（对画图无影响），填写描述，并选择部署情况（对画图无影响）。
   • 创建传统架构：适用于对稳定性、一致性、合规性要求严格，需深度定制且具备成熟运维体系的场景。
   • 创建WAC架构：为全场景默认推荐（除上述传统架构必选场景外，均优先选择WAC）。

3. 创建传统架构。

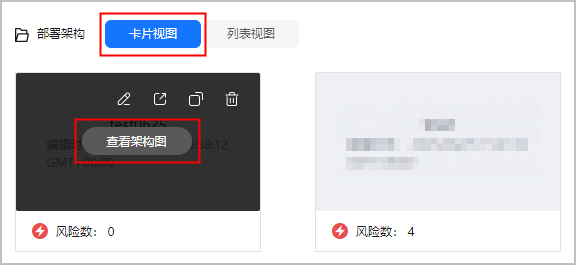

   1. 已创建的传统架构图默认为卡片视图，定位至新建的目标架构图，将鼠标悬停在架构图上方并单击，进入架构图详情，单击画布上方“架构绘图”即可开始画图。



   2. 左侧为您提供了绘图需要的基础图元和各云服务图元。
   3. 在左侧画图工具栏中，选择“自动画图”，拖动“子网”图元到绘图区，单击“子网”图元，在功能浮框中，单击“自动画图”。



   4. 在“自动画图”弹窗中，选择区域、虚拟私有云及子网信息，单击“开始分析”，系统将自动识别并绘制该子网下的资源信息，并按照逻辑架构进行分层展示。若已开通VPC流日志，还可进一步绘制出各资源之间的关联关系。



   5. 在左侧画图工具栏中，选择“支持全链路”页签，这里提供的云服务支持全链路的一键画图功能。
      • 将其中一个云服务图元（例如：弹性云服务器ECS）拖动至画布中。

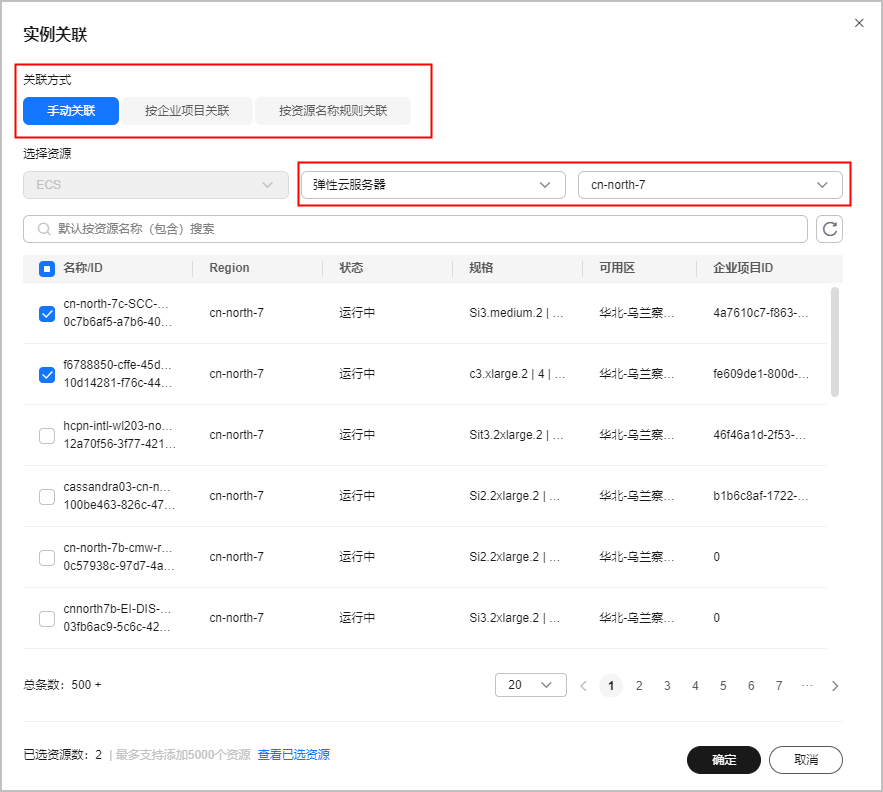

      • 关联资源：单击ECS图元，在功能浮框中，单击“实例关联”。在“实例关联”弹窗中，设置关联方式，选择目标区域和资源类型，系统将查询该区域下的ECS实例资源，根据需求选择目标实例资源，单击“确定”。



      • 全链路画图：单击ECS图元，在功能浮框中，单击“”按钮，即可进行全链路一键画图。
   6. 在左侧画图工具栏中，选择“支持实例”页签，这里提供的云服务支持实例关联功能。
      • 将其中一个云服务图元（例如：弹性云服务器ECS）拖动至画布中。
      • 关联资源：单击ECS图元，在功能浮框中，单击“实例关联”。在“实例关联”弹窗中，设置关联方式，选择目标区域和资源类型，系统将查询该区域下的ECS实例资源，根据需求选择目标实例资源，单击“确定”。

4. 创建WAC架构。
   1. 已创建的WAC架构图默认为卡片视图，定位至新建的目标架构图，将鼠标悬停在架构图上方并单击，进入架构图详情。
   2. 左侧为您提供了绘图需要的基础图元、面板及各云服务图元。
   3. 画布上方工具栏为您配置多种工具参考。


      1. ：默认模式；
      2. ：移动画布；
      3. ：一键居中；
      4. ：全屏模式；
      5. ：一键美化；
      6. ：导入存量资源（导入将清空画布，并根据所选资源生成架构图）。

         单击“导入存量资源”，进入“添加资源”页面，设置云服务、资源类型及区域信息后，在列表中勾选所需的资源，并在右侧确认资源信息，并单击“确认”，系统将开始进行分析。



   4. 您可通过单击画布右上角“历史记录”，查看该架构图的操作记录，并对其进行查看、恢复及删除操作。
   5. 单击画布右上角“保存模板”，可将当前绘制的架构图保存至模板中心，便于再次查看相同查询条件的数据。
   6. 单击画布右上角“导出”，可按导出格式来查看数据。
