更新时间:2025-05-20 GMT+08:00
分享

生成架构报告

本文以“组织-价值流矩阵图”模板报告为例,向您介绍如何生成架构报告。

使用流程

图1 使用流程
  1. 在领域管理中创建领域,本示例以创建“区域领域”为例说明,具体请参考步骤一:创建领域
  2. 在架构管理中创建价值流,并关联在1中创建的领域,具体请参考步骤二:创建价值流并关联领域
  3. 根据系统预置的“组织-价值流矩阵图”架构模板,在架构管理中创建“组织-价值流矩阵图”报告并发起报告发布申请,具体请参考步骤三:创建架构报告
  4. 审批人在“我的待办”中审批报告发布申请,具体请参考步骤四:审批架构报告
  5. 在架构报告中查看已创建的“组织-价值流矩阵图”报告,具体请参考步骤五:查看架构报告

前提条件

  1. 在使用DMAP数小二前,需要先完成华为账号企业实名认证
  2. 已购买DMAP数小二实例,具体操作请参见购买DMAP数小二实例
  3. 系统已预置“组织-价值流矩阵图”模板,“组织-价值流矩阵图”用于以矩阵图的形式呈现不同领域下的价值流矩阵。
  4. 创建价值流需具备业务架构师权限。
  5. 创建功能领域需具备业务管理员权限。

步骤一:创建领域

以创建领域中的“区域领域”为例说明。

  1. 进入dmap数小二实例界面,选择“ > 业务管理 > 领域管理”,选择“区域领域”页签,进入区域领域页面中。
  2. 在目录处单击“创建”。
  3. 配置区域领域基本信息,参数说明如表1所示。

    表1 参数说明

    参数

    说明

    名称

    区域领域名称,如“华北地区”。

    业务架构师

    (必选)选择业务架构师,可通过关键字进行搜索查询并选择,下拉框选项为访问DMAP数小二实例的成员。

    在创建业务架构时,如关联的为区域领域,则资产的发布审批人为此处关联的业务架构师名称。

    本示例为“组织-价值流矩阵图”架构报告,因此在创建价值流时关联领域为“华北地区”,需此处配置的业务架构师审批,请根据业务需要配置。

    信息架构师

    选择信息架构师,可通过关键字进行搜索查询并选择,下拉框选项为访问DMAP数小二实例的成员。

    在创建信息架构时,如关联的为区域领域,则资产的发布审批人为此处关联的信息架构师名称。

    本示例中为可选项。

    应用架构师

    选择应用架构师,可通过关键字进行搜索查询并选择,下拉框选项为访问DMAP数小二实例的成员。

    在创建应用架构时,如关联的为区域领域,则资产的发布审批人为此处关联的应用架构师名称。

    本示例中为可选项。

    描述

    区域领域的描述说明。

  1. 单击“确定”。

步骤二:创建价值流并关联领域

  1. 选择“架构管理 > 架构资产管理 > 业务架构”,然后选择“价值流”页签,进入价值流页面中。
  2. 在目录处单击“创建”。
  3. 配置价值流基本信息,参数说明如表2所示。

    表2 参数说明

    参数

    说明

    名称

    价值流名称,如“订单信息流”。

    子类型

    系统默认为“价值流”,无需修改。

    价值

    描述此价值流的价值,如“从客户下单开始跟踪整个物流过程,直至货物完全交付到客户手中的整个过程”。

    描述

    价值流的描述说明。

  4. 关联所属领域。

    1. 在“所属领域”区域单击“添加关联”。
    2. 在弹框中选择步骤一:创建领域中创建的区域领域,然后单击“确定”。

  1. 单击“下一步”,发起审批申请。

    1. 系统自动展示审批人为资产关联的领域在步骤一:创建领域中配置的业务架构师名称。如为多个审批人,则仅需其中的一个审批人审批通过即可。
    2. 填写申请理由。
    3. 单击“提交”,系统提示“申请提交成功”,可在查看我的申请任务中查看申请任务进度,待审批人审核通过后创建成功。

      审批人审核相关操作请参考管理我的待办任务

步骤三:创建架构报告

  1. 选择“架构管理 > 架构报告 > 架构报告设计”,进入架构报告设计页面中。
  1. 单击“新增报告”,在弹框中选择“组织-价值流矩阵图”模板,单击“确认”。
  2. 在新增架构报告页面中,输入架构报告名称,如输入“组织与价值流架构报告”。
  3. 在页面左侧勾选在步骤一:创建领域中创建的区域领域,单击勾选在步骤二:创建价值流并关联领域中关联的价值流。
  4. 画布中展示组织与价值流报告。
  5. 单击“发布”,发起报告发布申请。
  6. 选择审批人,通过输入用户名或者用户姓名相关字检索。
  7. 填写申请理由。
  8. 单击“提交”,待审批人审核通过后报告发布成功,在架构报表列表状态由“草稿”变更为“已发布”状态。

步骤四:审批架构报告

  1. 审批人进入dmap数小二实例控制台界面,在“首页”选择“我的待办”。
  2. 选择“报告审批 > 发布报告审批”页签,单击需要审批的报告标题,查看任务申请详情。
  3. 单击“查看详情”查看架构报告详情。

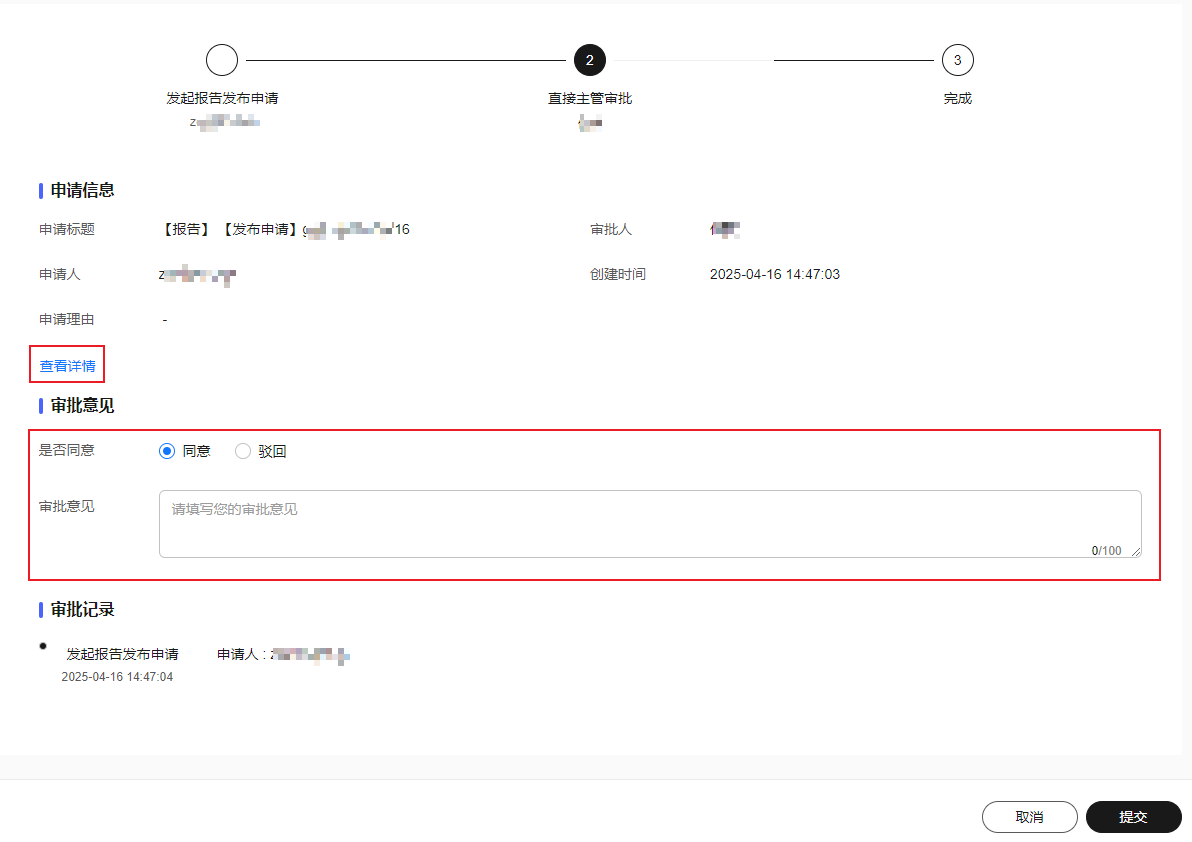

    图2 查看任务申请详情

  4. 在“审批意见”区域进行“同意”或“驳回”操作,并填写审批意见。

    在“审批记录”区域查看审批历史记录。

  5. 单击“提交”,审批完成。

步骤五:查看架构报告

  1. 选择“架构管理 > 架构报告 > 架构报告”,进入架构报告页面中。
  1. 搜索在步骤三:创建架构报告中创建的组织与价值流报告,单击报告卡片,查看报告详情。

更多信息

如需了解更多信息,请根据表3所示参考。

表3 更多信息

操作

说明

创建区域领域更多操作

请参考通过DMAP数小二创建区域领域

创建价值流更多操作

请参考通过DMAP数小二创建价值流

创建架构报告更多操作

请参考管理架构报告
