配置接入交换机业务

配置步骤

1. 登录华为乾坤控制台区域一/区域二。
2. 单击控制台首页地图上“Site1”站点，在右侧弹出页面中单击右上角“进入站点”。
3. 在站点页面单击右上角“站点配置”。
4. 在站点配置页面左侧导航中选择“设备配置 > 交换机 > 设备列表”。此处以设备“LSW1”为例，其他接入交换机配置类似。
5. 单击接入交换机的按钮进入设备配置页面，选择“接口”页签。

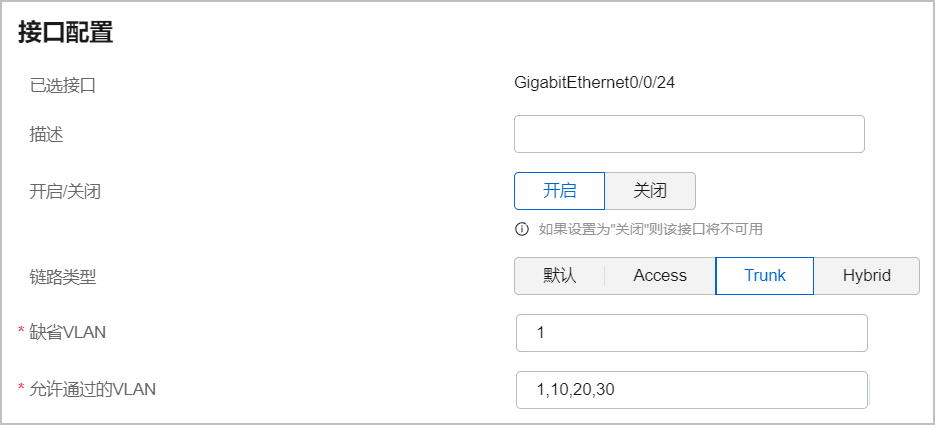

6. 配置交换机上行口。在接口面板上选择接口24，按表1配置，并单击“应用”。

   表1 交换机上行接口参数表

   参数名称	参数取值
   链路类型	Trunk
   缺省VLAN	1
   允许通过的VLAN	1，10，20，30



7. 配置交换机下行口。

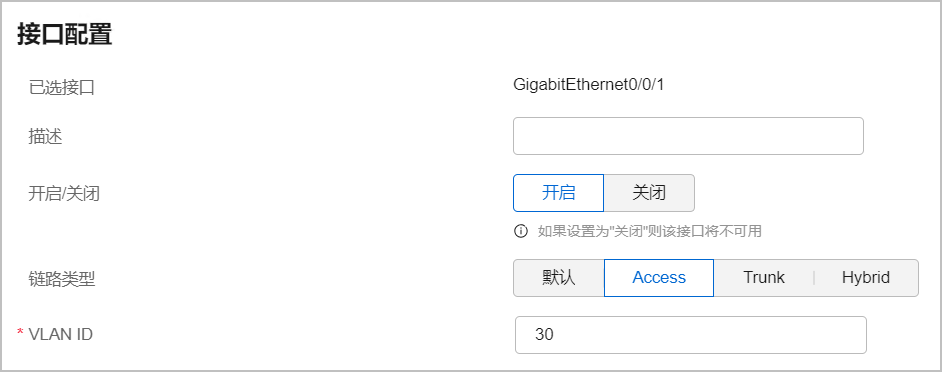

   • 配置连接有线终端的接口。在接口面板上选择接口1，按表2配置，并单击“应用”。

     表2 连接有线终端的接口参数表

     参数名称	参数取值
     链路类型	Access
     VLAN ID	30

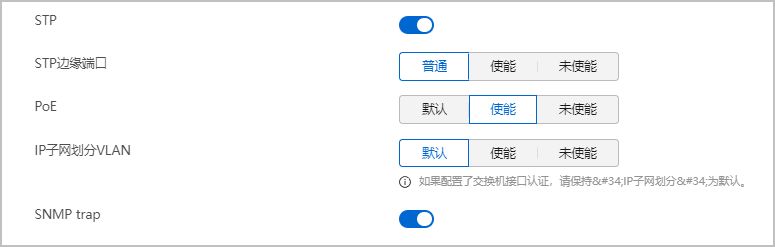

     PoE	选择“使能”

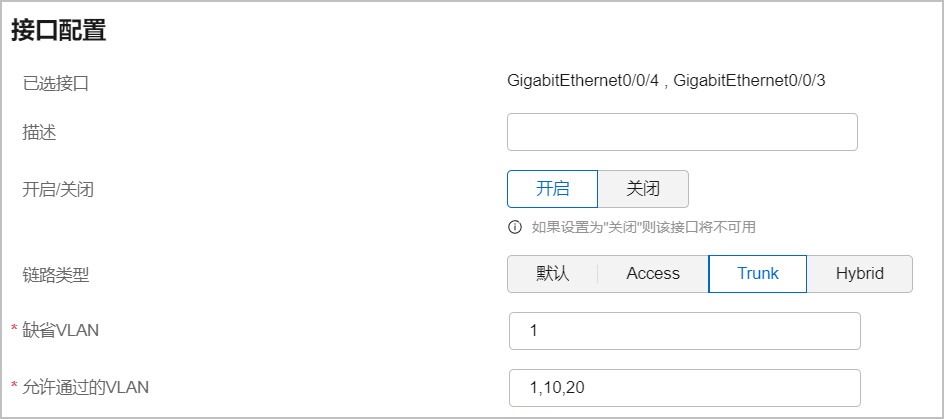

   • 配置连接AP的接口。在接口面板上根据规划选择对应接口，按表3配置，并单击“应用”。

     表3 连接AP的接口参数表

     参数名称	参数取值
     链路类型	Trunk
     缺省VLAN	1
     允许通过的VLAN	1，10，20

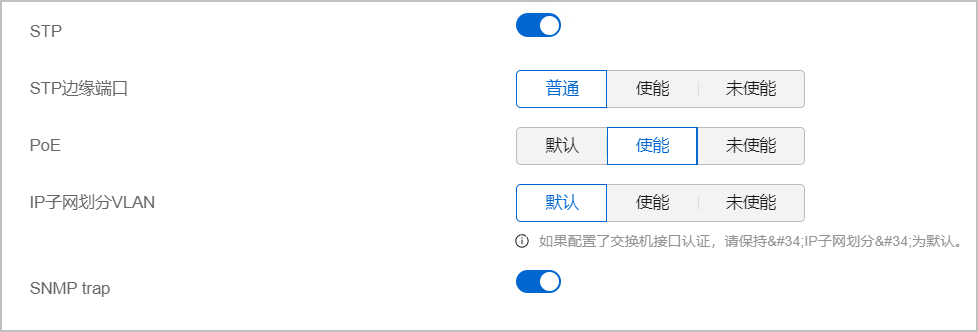

     PoE	选择“使能”
