配置核心交换机业务

配置互联子网（核心交换机与AR间）

  1. 登录华为乾坤控制台区域一/区域二。
  2. 双击控制台首页地图上“Site1”站点，单击站点首页右上角的“站点配置”。
  3. 在站点配置页面左侧导航中选择“设备配置 > 交换机 > 设备列表”。
  4. 单击核心交换机的按钮进入设备配置页面，选择“子网”页签。

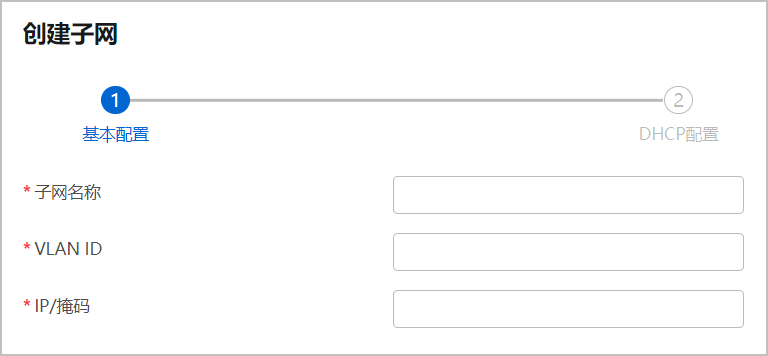

  5. 单击“创建”，按照以下表格，配置互联子网。

    参数名称

    参数取值

    子网名称

    Connect

    VLAN ID

    5

    IP/掩码

    10.1.10.2/28

配置基础业务

  1. 登录华为乾坤控制台区域一/区域二。
  2. 单击控制台首页地图上“Site1”站点，在右侧弹出页面中单击右上角“进入站点”。
  3. 在站点页面单击右上角“站点配置”。
  4. 在站点配置页面左侧导航中选择“设备配置 > 交换机 > 设备列表”。
  5. 单击核心交换机的按钮进入设备配置页面，选择“接口”页签。
  6. 配置交换机上行口。

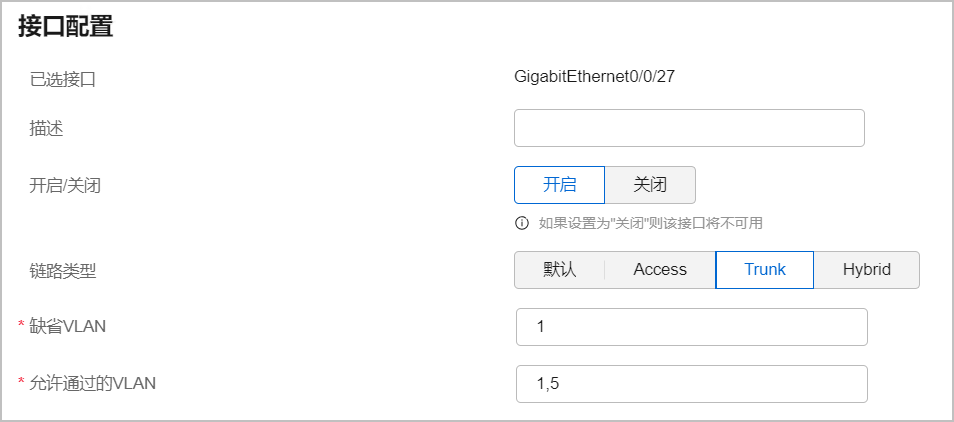

    在接口面板上选择接口27，按表1配置，配置完成后单击“应用”。
    表1 交换机上行接口参数表

    参数名称

    参数取值

    链路类型

    Trunk

    缺省VLAN

    1

    允许通过的VLAN

    1，5

  7. 配置交换机下行口。

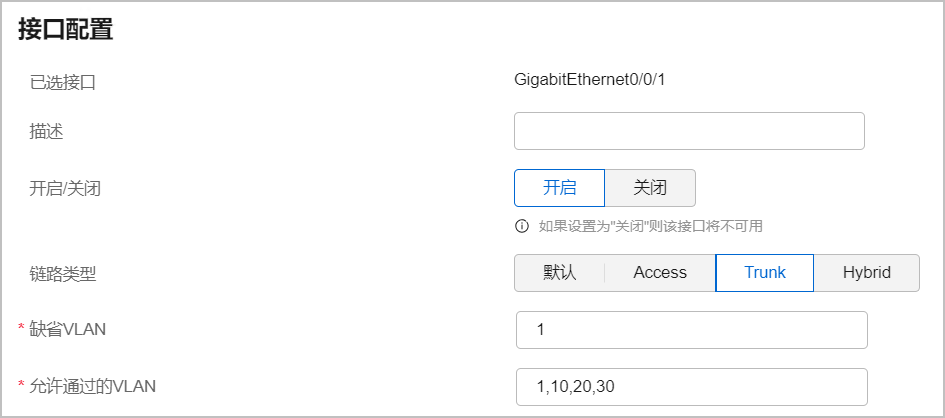

    在接口面板上选择接口1，按表2配置，并单击“应用”。
    表2 交换机下行接口参数表

    参数名称

    参数取值

    链路类型

    Trunk

    缺省VLAN

    1

    允许通过的VLAN

    1，10，20，30

  8. 切换至“子网”页签，单击“创建”，按照下面三个表格，分别配置员工、访客、哑终端的DHCP Server参数，最后单击“确定”。

    表3 为员工分配IP地址的DHCP Server参数

    参数名称

    参数取值

    子网名称

    Employee

    VLAN ID

    10

    IP/掩码

    10.1.2.1/24

    DHCP

    开启

    DHCP模式

    服务器

    DNS服务

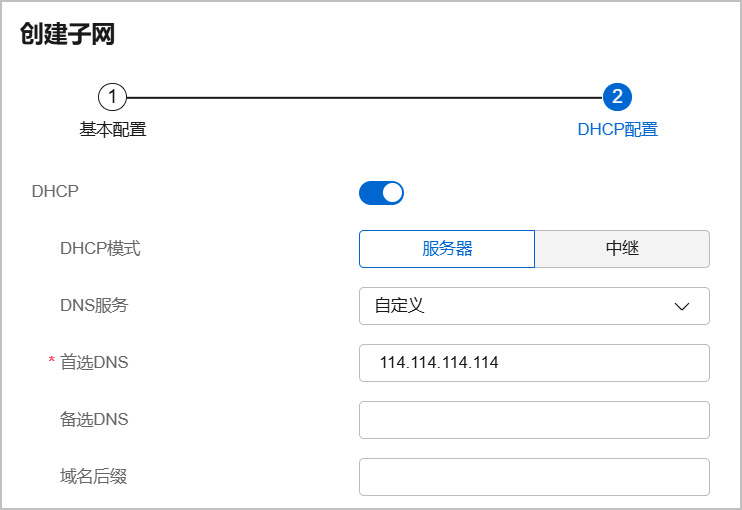

    “DNS服务”选择“自定义”。

    DNS地址由运营商或客户提供，此处“首选DNS”填写以114.114.114.114为例。
    表4 为访客分配IP地址的DHCP Server参数

    参数名称

    参数取值

    子网名称

    Guest

    VLAN ID

    20

    IP/掩码

    10.1.4.1/24

    DHCP

    开启

    DHCP模式

    服务器

    DNS服务

    “DNS服务”选择“自定义”。

    DNS地址由运营商或客户提供，此处“首选DNS”填写以114.114.114.114为例。
    表5 为哑终端分配IP地址的DHCP Server参数

    参数名称

    参数取值

    子网名称

    DumbDevice

    VLAN ID

    30

    IP/掩码

    10.1.6.1/24

    DHCP

    开启

    DHCP模式

    服务器

    DNS服务

    “DNS服务”选择“自定义”。

    DNS地址由运营商或客户提供，此处“首选DNS”填写以114.114.114.114为例。

配置路由

  1. 登录华为乾坤控制台区域一/区域二。
  2. 单击控制台首页地图上“Site1”站点，在右侧弹出页面中单击右上角“进入站点”。
  3. 在站点页面单击右上角“站点配置”。
  4. 在站点配置页面左侧导航中选择“设备配置 > 交换机 > 设备列表”。
  5. 选择目标设备，点击按钮进入设备配置页面，选择“路由”页签。
  6. 单击“创建”，参考下图配置路由。

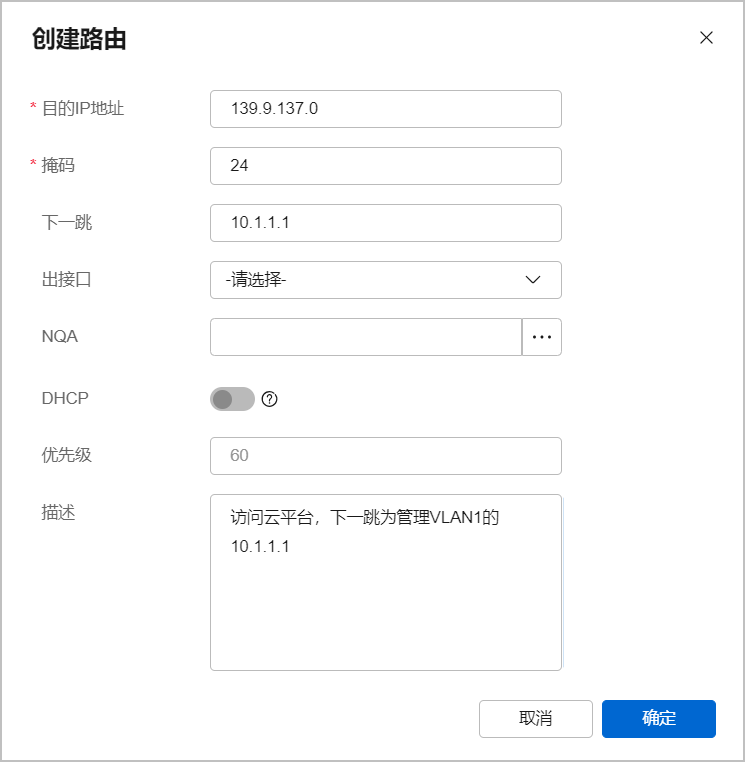

    图1 设备访问云平台的路由

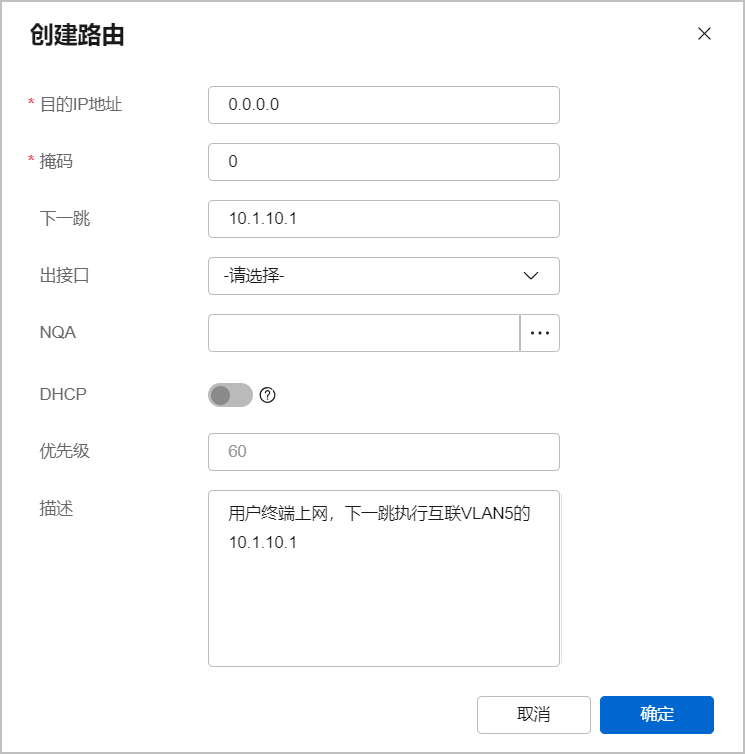

    图2 用户终端上网的路由
