配置流程
组建堆叠
设备侧组建堆叠系统相关配置请参见组建堆叠。
<Device>display startup MainBoard: Configured startup system software: flash:/xxx.cc Startup system software: flash:/xxx.cc Next startup system software: flash:/xxx.cc Startup saved-configuration file: NULL Next startup saved-configuration file: flash:/vrpcfg.zip Startup paf file: default Next startup paf file: default Startup patch package: NULL Next startup patch package: NULL Startup feature software: NULL Next startup feature software: NULL
如果Startup saved-configuration file或者Next startup saved-configuration file对应项不为空,说明当前设备上已存在用户配置。
若需要继续开局,请执行reset saved-configuration命令删除配置并重启即可。
添加设备
- 通过华为乾坤云平台对堆叠系统进行纳管时,核心交换机可以用框式或盒式,框式最多支持2台组堆叠,盒式最多支持4台组堆叠,汇聚和接入交换机最大支持4机堆叠。
- 当前仅交换机支持堆叠。判断被华为乾坤云平台纳管的交换机型号和版本是否可堆叠的方法:
请参见盒式交换机产品文档中“堆叠版本和款型支持情况”章节。
请参见框式交换机产品文档中“集群版本支持情况”章节。
- 请确认设备款型和版本能够在华为乾坤云平台上线。
- 设备款型和版本支持情况,请参考《华为乾坤云管理网络配套款型表》(若无权限访问,请联系华为渠道获取)。
- 如果版本不匹配,请参考单产品升级指导书完成版本升级。
- 创建站点
- 登录华为乾坤控制台。
- 在首页右上角选择“创建”,进入创建站点页面。 单击
- 设置站点名称、设备类型和站点位置信息等,单击“确定”。
图1 创建站点
- 添加设备
添加设备的流程如下:
- 在堆叠系统上执行命令display esn获取所有成员交换机的ESN。
- 在华为乾坤云平台上添加设备的ESN信息。
- 在首页右上角选择“手动添加”,进入添加设备页面。 单击

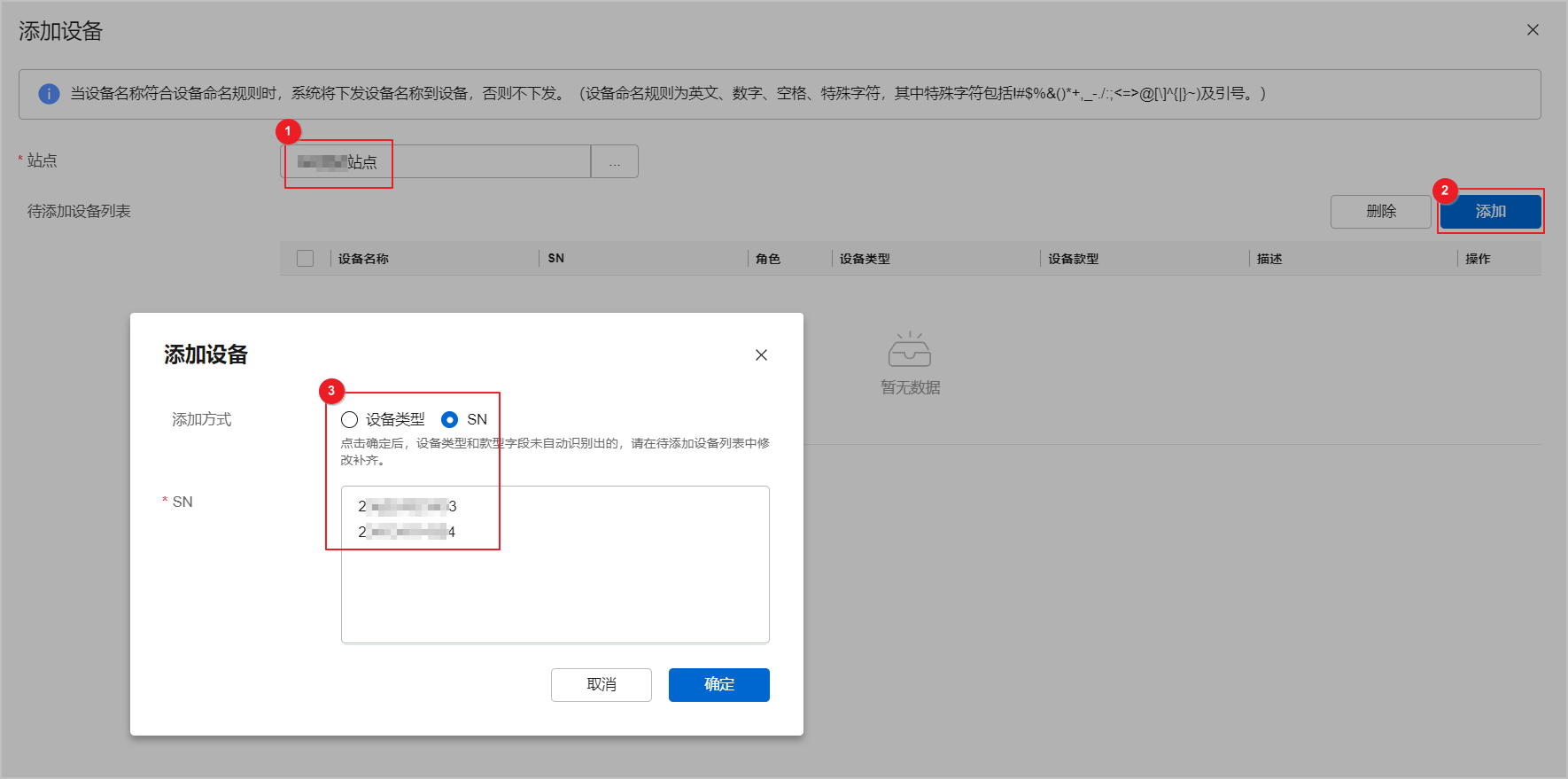

- 选择已创建站点,通过SN方式添加设备,单击确定。
图2 添加设备
- 交换机默认角色为“接入” ,请按实际情况进行修改。单击“确定”完成设备添加。
图3 添加设备
- 创建堆叠
添加设备完成后,还需要在华为乾坤云平台上创建堆叠。在 下,选择“堆叠”,单击“创建”。
配置堆叠名称、站点、添加成员信息,单击“确定”完成堆叠创建。
图4 创建堆叠
配置DHCP服务器
结果验证
设备上电被华为乾坤云平台纳管,用户可登录华为乾坤工作台,检查交换机状态。如果状态为“正常”,说明交换机已成功注册上线。
