连接线缆

连接业务线缆（USG6000F-Sxx）

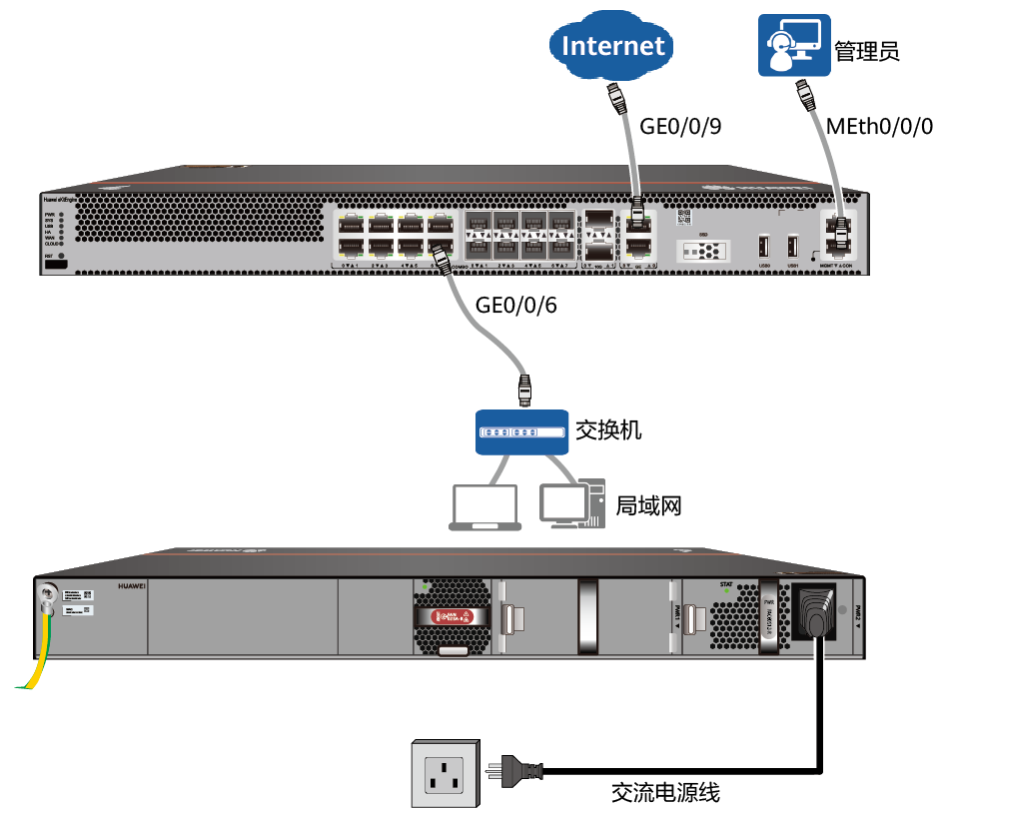

图1以USG6000F-S150为例，其他款型可参照该图连线。

图1 连接业务线缆

表1 接口使用说明

接口丝印

接口编号

说明

6

GE0/0/6

业务下行口，为三层口，连接局域网交换机，此处以GE0/0/6为例。

9

GE0/0/9

业务上行口，为三层口，连接互联网，此处以GE0/0/9为例。

MGMT

MEth0/0/0

设备管理网口，连接管理PC，用于登录设备的配置界面进行业务配置。默认IP地址为192.168.0.1。

连接保护地线

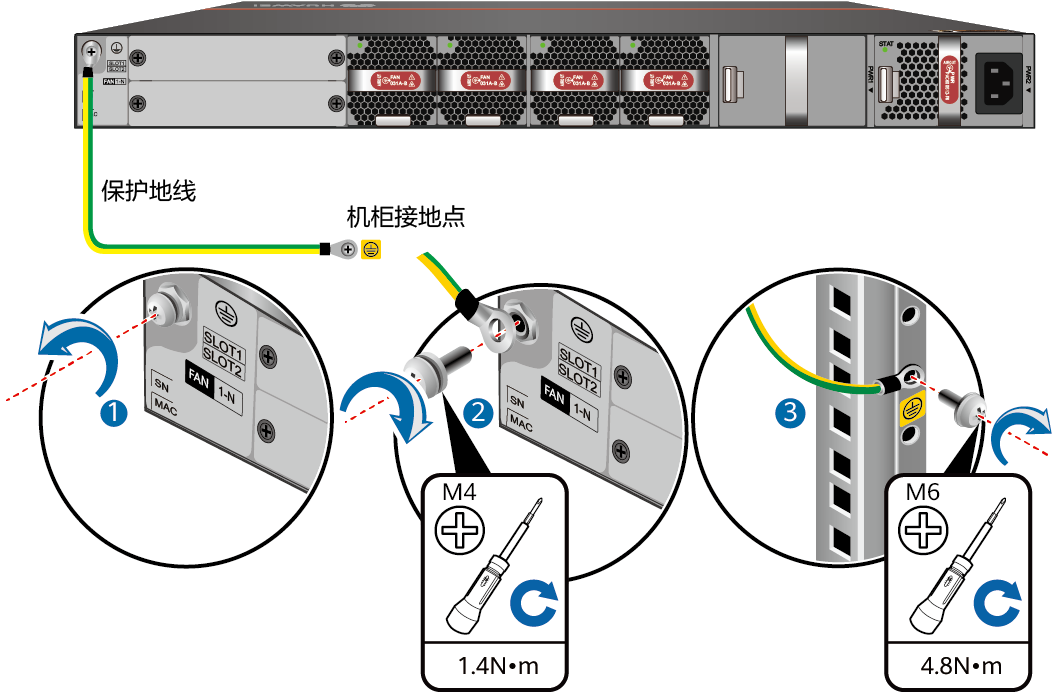

图2 连接保护地线

连接电源线

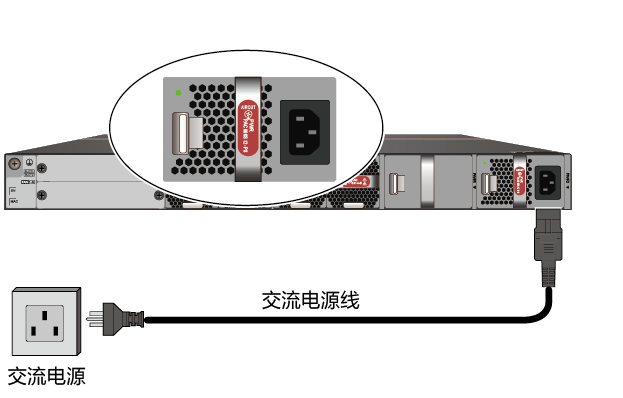

图3 连接电源线及卡扣
