Redis Proxy集群实例
DCS Redis Proxy集群实例，是基于LVS+Proxy的高可用集群版本。Redis Proxy集群实例特点：
- 客户端与云服务解耦。
- 性能与Cluster集群一样，支持百万并发。
- 提供灵活的内存规格档位，适配不同场景。
- 不支持Redis版本的升级，例如，不支持Redis 4.0 Proxy集群升级为Redis 5.0 Proxy集群实例。如果需要使用高版本Redis Proxy集群实例，建议重新创建高版本Redis Proxy集群实例，然后将原有Redis实例的数据迁移到高版本实例上。
- 在连接Proxy集群实例时，客户端不需要做特殊配置，使用方式与单机、主备实例相同，使用实例IP地址或域名连接即可，不需要知晓和使用Proxy节点或分片地址。
Redis 3.0 Proxy集群实例
DCS Redis 3.0 Proxy集群实例基于开源Redis 3.0版本构建，兼容开源codis，提供64G~1024G多种大容量规格版本，支持x86的CPU架构，用于满足百万级以上并发与大容量数据缓存的需要。Redis集群的数据分布式存储和读取，由DCS内部实现，用户无需投入开发与运维成本。
Redis集群实例由“负载均衡器”、“Proxy服务器”、“集群配置管理器”、“集群分片”共4个部分组成。
|
集群版规格 |
Proxy节点数 |
分片数（Shard） |
|---|---|---|
|
64G |
3 |
8 |
|
128G |
6 |
16 |
|
256G |
8 |
32 |
|
512G |
16 |
64 |
|
1024G |
32 |
128 |

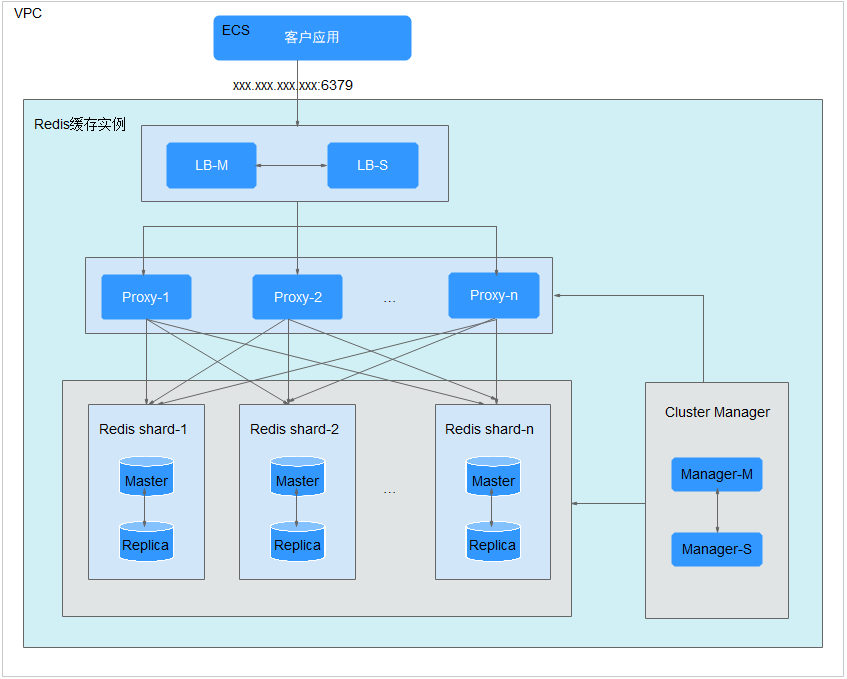

示意图说明：
- VPC
虚拟私有云。集群实例的内部所有服务器节点，都运行在相同VPC中。
如果Proxy集群实例没有开通公网访问，则客户端需要与集群实例处于相同VPC，并且配置安全组访问规则。
如果Proxy集群实例开通了公网访问，则客户端可以部署在外部网络，并通过集群实例绑定的弹性公网ip地址访问Redis Proxy集群实例。
- 客户应用程序
Redis可直接使用开源客户端进行连接，关于多语言客户端连接示例，请参考用户指南的连接缓存实例。
- LB-M/LB-S
负载均衡服务器，采用主备高可用方式。Redis集群实例提供访问的IP地址和域名，即为负载均衡服务器地址。
- Proxy
Redis集群代理服务器。用于实现Redis集群内部的高可用，以及承接客户端的高并发请求。
支持使用Proxy节点的IP连接集群实例。
- Redis shard
Redis集群的分片。
每个分片也是一个Redis主备实例，分片上的主实例故障时，系统会自动进行主备切换，集群正常提供服务。
某个分片的主备实例都故障，集群可正常提供服务，但该分片上的数据不能读取。
- Cluster manager
集群配置管理器，用于存储集群的配置信息与分区策略。用户不能修改配置管理器的信息。
Redis 4.0/5.0/6.0基础版Proxy集群实例
Redis 4.0及以上版本的Proxy集群实例，当前仅部分区域支持，请以控制台实际上线区域为准。
DCS Redis 4.0/5.0/6.0 Proxy集群实例基于开源Redis的4.0/5.0/6.0版本构建，兼容开源codis，提供4G~1024G多种大容量规格版本。
Proxy集群每种实例规格对应的分片数，如表2所示，在创建实例时，支持自定义分片大小。当前暂时不支持自定义副本数，默认每个分片为双副本架构。
每个分片内存=实例规格/分片数，例如，集群规格为48GB的实例，分片数为6，则每个集群分片的大小为48G/6=8G。
|
集群版规格 |
Proxy节点数 |
分片数 |
每个分片内存（GB） |
|---|---|---|---|
|
4GB |
3 |
3 |
1.33 |
|
8GB |
3 |
3 |
2.67 |
|
16GB |
3 |
3 |
5.33 |
|
24GB |
3 |
3 |
8 |
|
32GB |
3 |
3 |
10.67 |
|
48GB |
6 |
6 |
8 |
|
64GB |
8 |
8 |
8 |
|
96GB |
12 |
12 |
8 |
|
128GB |
16 |
16 |
8 |
|
192GB |
24 |
24 |
8 |
|
256GB |
32 |
32 |
8 |
|
384GB |
48 |
48 |
8 |
|
512GB |
64 |
64 |
8 |
|
768GB |
96 |
96 |
8 |
|
1024GB |
128 |
128 |
8 |
实例示意图说明：
- VPC
虚拟私有云。集群实例的内部所有服务器节点，都运行在相同VPC中。
客户端需要与集群实例处于相同VPC，并且实例白名单允许客户端的IP地址访问。
- 客户应用程序
客户应用程序，即Redis集群客户端。
Redis可直接使用开源客户端进行连接，关于多语言客户端连接示例，请参考使用客户端连接Redis。
- VPC终端节点服务
VPC终端节点服务，主要是将Redis缓存实例配置为VPC终端节点支持的服务，用户可以直接通过VPC终端节点服务的地址访问。
Redis Proxy集群实例提供的IP地址和域名，即为VPC终端节点服务的地址。
- ELB
弹性负载均衡服务器，采用集群高可用方式，支持多可用区部署。
- Proxy
Redis集群代理服务器。用于实现Redis集群内部的高可用，以及承接客户端的高并发请求。
暂不支持使用Proxy节点的IP连接集群实例。
- Cluster集群
Redis集群的分片。
每个分片也是一个双副本的Redis主备实例，分片上的主节点故障时，备节点会在15秒到30秒内自动完成主备切换，切换期间访问该分片上的数据会失败，切换完成后分片恢复正常访问。
某个分片的主备节点都故障时，集群可正常提供服务，但该分片上的数据不能读取。
