空间平面无法展示右侧显示/隐藏按钮
问题场景
用户在空间平面页面,右侧显示/隐藏对应的产品无法根据系统进行分组
操作步骤
优先查看/iotfm/ba/device-systems/types接口,是否能够正常获取系统产品关联信息。
- 打开空间平面组态图,查看接口数据是否正常返回;

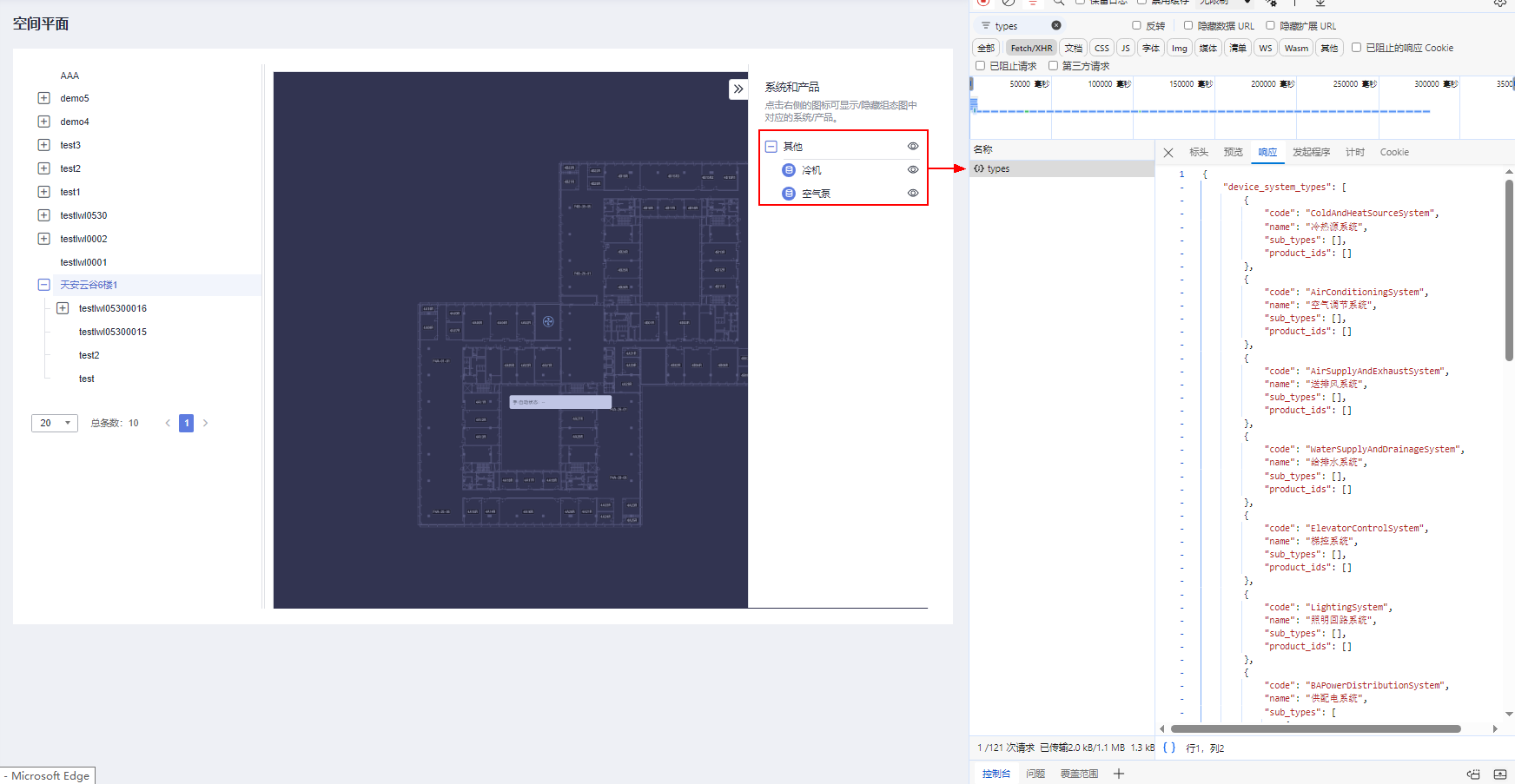

图1 空间平面
- 登录Apollo,排查application下的deviceSystem.deviceSystemType参数配置是否正常。

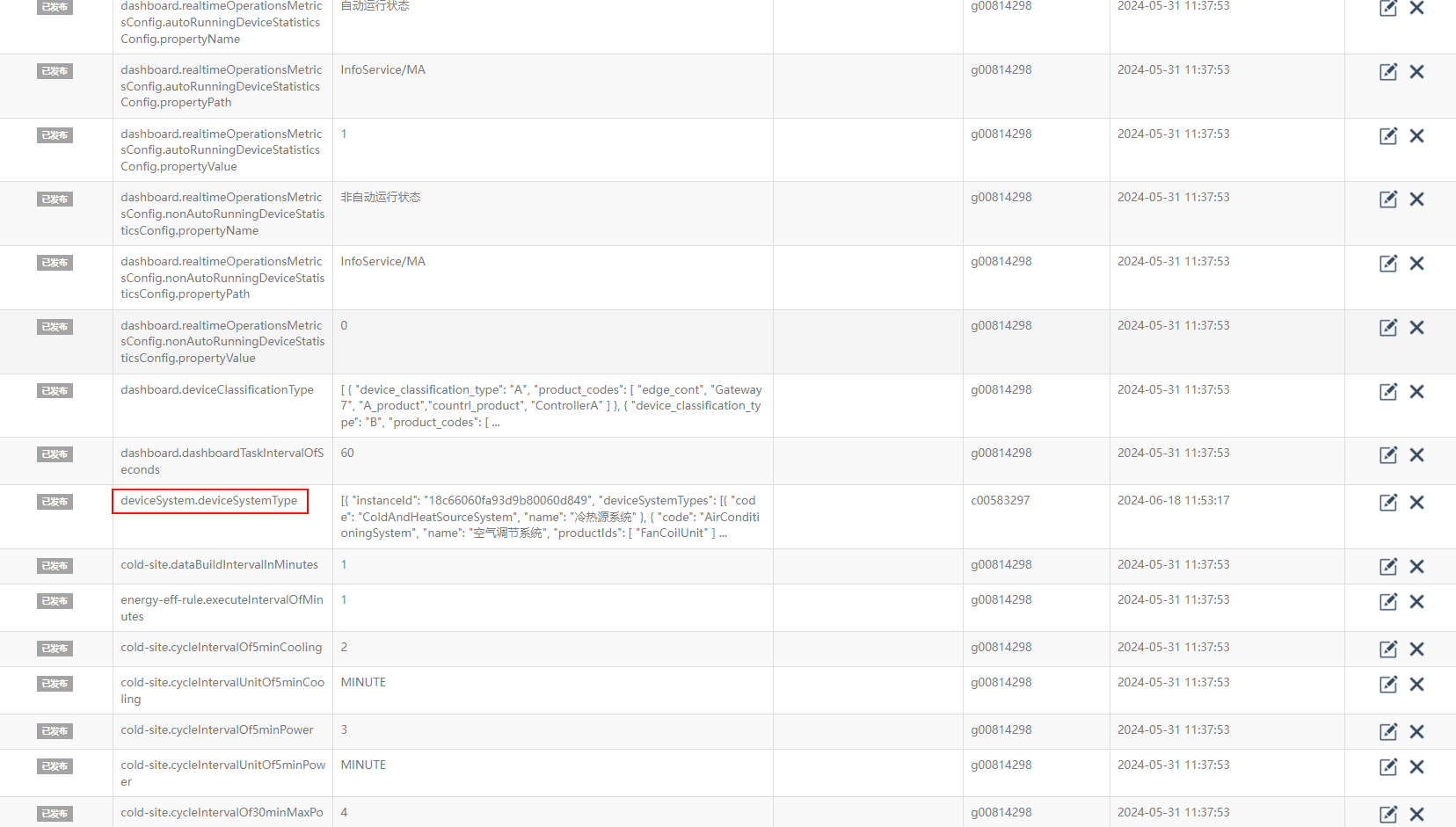

图2 Apollo配置参数包含实例ID、设备系统类型、子类型、产品ID列表等,格式如下:
[{ "InstanceId": "18c66060fa93d9d80060d849", "deviceSystemTypes": [ { "code": "ColdAndHeatSourceSystem", "name": "冷热源系统", "sub_types": [], "product_ids": [] }, { "code": "AirConditioningSystem", "name": "空气调节系统", "sub_types": [], "product_ids": [] }, { "code": "AirSupplyAndExhaustSystem", "name": "送排风系统", "sub_types": [], "product_ids": [] }, { "code": "WaterSupplyAndDrainageSystem", "name": "给排水系统", "sub_types": [], "product_ids": [] }, { "code": "ElevatorControlSystem", "name": "梯控系统", "sub_types": [], "product_ids": [] }, { "code": "LightingSystem", "name": "照明回路系统", "sub_types": [], "product_ids": [] }, { "code": "AirCompressionSystem", "name": "空压系统", "sub_types": [] }, { "code": "BAPowerDistributionSystem", "name": "供配电系统", "sub_types": [ { "code": "HighVoltageDistributionMonitoring", "name": "(供配电系统)高压配电监控", "sub_types": [], "product_ids": [] }, { "code": "HighVoltageQualityMonitoring", "name": "(供配电系统)高压电能质量监控", "sub_types": [], "product_ids": [] }, { "code": "DCPanelMonitoring", "name": "(供配电系统)直流屏监控", "sub_types": [], "product_ids": [] }, { "code": "TransformerMonitoring", "name": "(供配电系统)变压器监控", "sub_types": [], "product_ids": [] }, { "code": "LowVoltageDistributionMonitoring", "name": "(供配电系统)低压配电监控", "sub_types": [], "product_ids": [] }, { "code": "LowVoltageQualityMonitoring", "name": "(供配电系统)低压电能质量监控", "sub_types": [], "product_ids": [] } ] } ] }]
