网络互联方案

VPC之间的互联

1. 企业路由器（ER）是云上大规格，高带宽，高性能的集中路由器，支持路由学习、动态选路以及链路切换，减少路由条目配置及维护工作量。将同Region的多个VPC接入ER中，就可以实现同区域多个VPC互通。
2. 不同应用账号的VPC可以通过ER路由规则隔离。VPC之间支持灵活互通和隔离。
3. VPC间访问策略
   • DMZ VPC所有子网默认对内只能访问维护子网和公共服务子网的服务端口.
   • DMZ VPC建议不同业务用不同子网，默认隔离，按需放通
   • DMZ VPC业务系统建议分应用子网和数据子网，默认只有应用子网对公网提供服务，数据子网只可被应用子网访问
   • 公共运维VPC对线下网络放通公共服务子网访问权限，按需放通维护子网访问权限；
   • 生产VPC按照业务划分不同子网，业务内可划分应用子网和数据子网，默认数据子网只可被应用子网访问，应用子网按需对其他子网放通。生产VPC各子网放通维护子网的访问。
   • 开发测试VPC按照业务划分不同子网，业务内可划分应用子网和数据子网，默认数据子网只可被应用子网访问，应用子网按需对其他子网放通。开发测试VPC各子网放通维护子网的访问。
   • 生产VPC和开发测试VPC默认不互通，不建立对等连接，数据传输建议通过OBS存储传输。

云上云下互联

1. 单条专线场景
   图1 单条专线场景

   • 通过将专线接入ER，实现线下IDC和云上多个VPC互通。避免了需要为每个和IDC互通的VPC建立专线。多个VPC可以共享专线访问线下IDC，免去多条专线配置，降低成本。
   • 通过将VPC关联至ER中不同的路由表，灵活实现VPC之间的互通和隔离，网络拓扑简洁，配置简单易管理。
2. 多条专线场景
   图2 多条专线场景

   • 云上业务访问线下IDC要求高带宽、高可靠时，通常部署两条或更多的专线链路，专线链路之间相互独立。
   • 专线接入ER后，可以实现专线的动态选路和切换。多个链路之间进行负载分担实现高带宽，同时保证可靠性；多个链路之间互为主备，单链路故障秒级切换，避免了单点故障带来的业务中断。

Region之间的互联

跨Region互联，采用每个Region部署一台ER。只需要将每个Region的ER接入云连接（Cloud Connect），构成ER对等连接，实现云上跨Region网络互通。这样的好处是无需在CC中接入所有网络实例，简化网络拓扑；支持路由学习，无需手工配置路由，快速构建组网。

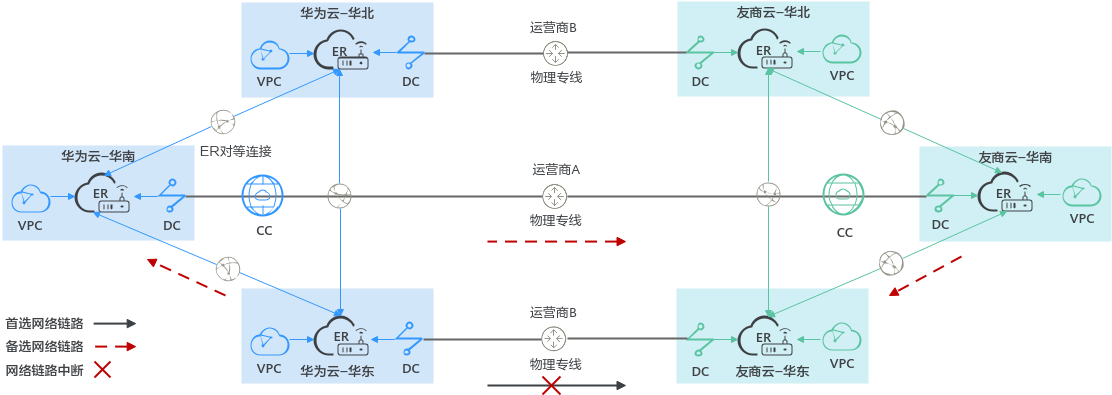

图3 Region之间的互联

云间互联（华为云与其他云的互联）

1. 客户业务部署在多朵云上，避免被厂商绑定，降低风险；同时部署在多个region，实现就近接入。客户没有自建骨干网，使用云平台的骨干网实现多云多region网络互通。
2. 示意图参考以上图3，不同公有云之间通过DC专线链路（不同运营商）互通，同云之间互通走云厂商骨干网。ER可以实现专线和云连接之间的链路联动，用作负载分担或者主备。
