使用CES监控Lite Server资源

场景描述

Lite Server的监控能力依赖于CES云监控服务。本文主要介绍如何对接CES云监控服务，对Lite Server上的资源和事件进行监控。

监控方案介绍

监控概述请参考BMS官方文档。除文档所列支持的镜像之外，目前还支持Ubuntu20.04。

监控指标采样周期1分钟。当前监控指标项已经包含CPU、内存、磁盘、网络。在主机上安装加速卡驱动后，可以自动采集的相关指标。此处仅展示NPU相关指标，其他指标项请参考CES Agent支持的指标列表。

表1 NPU指标列表
英文名称	中文名称	说明	单位	维度
npu_device_health	NPU健康状况	NPU卡的健康状况	-	instance_id，npu
npu_util_rate_mem	NPU显存使用率	NPU卡的显存使用率	%	instance_id，npu
npu_util_rate_ai_core	NPU卡AI核心使用率	NPU卡的AI核心使用率	%	instance_id，npu
npu_util_rate_ai_cpu	NPU卡AICPU使用率	NPU卡的AI-CPU使用率	%	instance_id，npu
npu_util_rate_ctrl_cpu	NPU控制CPU使用率	NPU卡的控制CPU使用率	%	instance_id，npu
npu_util_rate_mem_bandwidth	NPU显存带宽使用率	NPU卡的显存带宽使用率	%	instance_id，npu
npu_freq_mem	NPU显存频率	NPU卡的显存频率	MHz	instance_id，npu
npu_freq_ai_core	NPU卡AI核心频率	NPU卡的AI核心时钟频率	MHz	instance_id，npu
npu_usage_mem	NPU显存使用量	NPU卡的显存使用量	MB	instance_id，npu
npu_sbe	NPU单bit错误数量	NPU卡单比特错误数量	count	instance_id，npu
npu_dbe	NPU双bit错误数量	NPU卡双比特错误数量	count	instance_id，npu
npu_power	NPU功率	NPU卡功率	W	instance_id，npu
npu_temperature	NPU温度	NPU卡温度	°C	instance_id，npu
npu_driver_health	NPU驱动健康状况	NPU卡的驱动的健康状况	-	instance_id，npu
npu_device_network_health	NPU网络健康情况	NPU卡的RoCE网卡的IP地址连通情况	-	instance_id，npu
npu_network_port_link_status	NPU网口link状态	NPU卡的对应网口link状态	-	instance_id，npu
npu_roce_tx_rate	NPU网卡上行速率	NPU卡内网卡的上行速率	MB/s	instance_id，npu
npu_roce_rx_rate	NPU网卡下行速率	NPU卡内网卡的下行速率	MB/s	instance_id，npu
npu_mac_tx_mac_pause_num	MAC发送pause帧总数	NPU卡对应MAC 地址发送的 pause帧总报文数	count	instance_id，npu
npu_mac_rx_mac_pause_num	MAC接收pause帧总数	NPU卡对应MAC 地址接收的 pause帧总报文数	count	instance_id，npu
npu_mac_tx_pfc_pkt_num	MAC发送pfc帧总数	NPU卡对应MAC 地址发送的 PFC帧总报文数	count	instance_id，npu
npu_mac_rx_pfc_pkt_num	MAC接收pfc帧总数	NPU卡对应MAC 地址接收的 PFC帧总报文数	count	instance_id，npu
npu_mac_tx_bad_pkt_num	MAC发送坏包总数	NPU卡对应MAC 地址发送的坏包总数	count	instance_id，npu
npu_mac_rx_bad_pkt_num	MAC接收坏包总数	NPU卡对应MAC 地址接收的坏包总数	count	instance_id，npu
npu_roce_tx_err_pkt_num	RoCE发送坏包总数	NPU卡内RoCE网卡发送的坏包总数	count	instance_id，npu
npu_roce_rx_err_pkt_num	RoCE接收坏包总数	NPU卡内RoCE网卡接收的坏包总数	count	instance_id，npu
npu_hbm_freq	HBM频率	NPU卡HBM频率	MHz	instance_id，npu
npu_hbm_usage	HBM使用量	NPU卡HBM使用量	MB	instance_id，npu
npu_hbm_temperature	HBM温度	NPU卡HBM温度	°C	instance_id，npu
npu_hbm_bandwidth_util	HBM带宽利用率	NPU卡HBM带宽利用率	%	instance_id，npu
npu_hbm_ecc_enable	HBM ECC开关状态	NPU卡HBM ECC开关状态	-	instance_id，npu
npu_hbm_single_bit_error_cnt	HBM当前单bit错误数量	NPU卡HBM当前单bit错误数量	count	instance_id，npu
npu_hbm_double_bit_error_cnt	HBM当前双bit错误数量	NPU卡HBM当前双bit错误数量	count	instance_id，npu
npu_hbm_total_single_bit_error_cnt	HBM生命周期内单bit错误数量	NPU卡HBM生命周期内单bit错误数量	count	instance_id，npu
npu_hbm_total_double_bit_error_cnt	HBM生命周期内双bit错误数量	NPU卡HBM生命周期内双bit错误数量	count	instance_id，npu
npu_hbm_single_bit_isolated_pages_cnt	HBM单比特错误隔离内存页数量	NPU卡HBM单比特错误隔离内存页数量	count	instance_id，npu
npu_hbm_double_bit_isolated_pages_cnt	HBM多比特错误隔离内存页数量	NPU卡HBM多比特错误隔离内存页数量	count	instance_id，npu
npu_hbm_mem_capacity	NPU的HBM内存容量	该指标描述NPU的HBM内存容量	MB	instance_id，npu
npu_voltage	NPU电压	该指标描述NPU的电压	V	instance_id，npu
npu_freq_ai_core_rated	NPU的AI核心额定频率	该指标描述NPU的AI核心额定频率	MHz	instance_id，npu
npu_freq_ctrl_cpu	NPU的控制CPU频率	该指标描述NPU的控制CPU频率	MHz	instance_id，npu
npu_aicpu_max_freq	NPU的AICPU最大频率	该指标描述NPU的AICPU最大频率	MHz	instance_id，npu
npu_aicpu_cur_freq	NPU的AICPU频率	该指标描述NPU的AICPU频率	MHz	instance_id，npu
npu_aicpu_avg_util_rate	NPU的AICPU平均使用率	该指标描述NPU的AICPU平均使用率	%	instance_id，npu
npu_aicpu_num	NPU的AICPU数量	该指标描述NPU的AICPU数量	count	instance_id，npu
npu_link_cap_speed	NPU链路最大传输速度	该指标描述NPU设备支持的最大传输速度	GT/s	instance_id，npu
npu_link_cap_width	NPU链路最大传输宽度	该指标描述NPU设备支持的最大传输宽度	count	instance_id，npu
npu_link_status_speed	NPU链路当前传输速度	该指标描述NPU设备链路的实际传输速度	GT/s	instance_id，npu
npu_link_status_width	NPU链路当前传输宽度	该指标描述NPU设备链路的实际传输宽度	count	instance_id，npu
npu_util_rate_hbm	NPU的HBM占用率	该指标描述NPU的HBM占用率	%	instance_id，npu
npu_opt_temperature	NPU光模块壳温	该指标描述NPU光模块壳温	°C	instance_id，npu
npu_opt_temperature_high_thres	NPU光模块壳温上限	该指标描述NPU光模块壳温上限	°C	instance_id，npu
npu_opt_temperature_low_thres	NPU光模块壳温下限	该指标描述NPU光模块壳温下限	°C	instance_id，npu
npu_opt_voltage	NPU光模块供电电压	该指标描述NPU光模块供电电压	mV	instance_id，npu
npu_opt_voltage_high_thres	NPU光模块供电电压上限	该指标描述NPU光模块供电电压上限	mV	instance_id，npu
npu_opt_voltage_low_thres	NPU光模块供电电压下限	该指标描述NPU光模块供电电压下限	mV	instance_id，npu
npu_opt_tx_power_lane0	NPU光模块通道0发送功率	该指标描述NPU光模块通道0发送功率	mW	instance_id，npu
npu_opt_tx_power_lane1	NPU光模块通道1发送功率	该指标描述NPU光模块通道1发送功率	mW	instance_id，npu
npu_opt_tx_power_lane2	NPU光模块通道2发送功率	该指标描述NPU光模块通道2发送功率	mW	instance_id，npu
npu_opt_tx_power_lane3	NPU光模块通道3发送功率	该指标描述NPU光模块通道3发送功率	mW	instance_id，npu
npu_opt_rx_power_lane0	NPU光模块通道0接收功率	该指标描述NPU光模块通道0接收功率	mW	instance_id，npu
npu_opt_rx_power_lane1	NPU光模块通道1接收功率	该指标描述NPU光模块通道1接收功率	mW	instance_id，npu
npu_opt_rx_power_lane2	NPU光模块通道2接收功率	该指标描述NPU光模块通道2接收功率	mW	instance_id，npu
npu_opt_rx_power_lane3	NPU光模块通道3接收功率	该指标描述NPU光模块通道3接收功率	mW	instance_id，npu
npu_opt_tx_bias_lane0	NPU光模块通道0发射偏置电流	该指标描述NPU光模块通道0发射偏置电流	mA	instance_id，npu
npu_opt_tx_bias_lane1	NPU光模块通道1发射偏置电流	该指标描述NPU光模块通道1发射偏置电流	mA	instance_id，npu
npu_opt_tx_bias_lane2	NPU光模块通道2发射偏置电流	该指标描述NPU光模块通道2发射偏置电流	mA	instance_id，npu
npu_opt_tx_bias_lane3	NPU光模块通道3发射偏置电流	该指标描述NPU光模块通道3发射偏置电流	mA	instance_id，npu
npu_opt_tx_los	NPU光模块TX Los	该指标描述NPU光模块TX Los flag	count	instance_id，npu
npu_opt_rx_los	NPU光模块RX Los	该指标描述NPU光模块RX Los flag	count	instance_id，npu

Lite Server支持的事件列表

通过对接CES，可以将业务中的重要事件或对云资源的操作事件收集到CES云监控服务，并在事件发生时进行告警。Lite Server支持的事件来源主要是BMS，具体事件列表如下。

表2 Lite Server支持的事件列表
事件来源	命名空间	事件名称	事件ID	事件级别	事件说明	处理建议	事件影响
BMS	SYS.BMS	NPU: npu-smi info查询缺少设备	NPUSMICardNotFound	重要	可能是由于昇腾驱动问题或NPU掉卡	转昇腾和硬件处理	NPU卡无法正常使用
		NPU: PCIe链路异常	PCIeErrorFound	重要	lspci显示npu卡处于rev ff状态	转硬件处理	NPU卡无法正常使用
		NPU: lspci查询缺少设备	LspciCardNotFound	重要	一般是由于NPU掉卡	转硬件处理	NPU卡无法正常使用
		NPU: 温度超过阈值	TemperatureOverUpperLimit	重要	可能是由于DDR颗粒温度过高或过温软件预警	暂停业务，重启系统，查看散热系统，device复位	可能造成过温下电及device丢失
		NPU: 存在不可纠正ECC错误	UncorrectableEccErrorWarning	重要	NPU卡出现Uncorrectable ECC Error硬件故障	如果业务受到影响，转硬件换卡	业务可能受到影响终止
		NPU: 需要重启实例	RebootVirtualMachine	提示	当前故障很可能需要重启进行恢复	在收集必要信息后，重启以尝试恢复	重启可能中断客户业务
		NPU: 需要复位SOC	ResetSOC	提示	当前故障很可能需要复位SOC进行恢复	在收集必要信息后，复位SOC以尝试恢复	复位SOC可能中断客户业务
		NPU: 需要退出AI任务重新执行	RestartAIProcess	提示	当前故障很可能需要客户退出当前的AI任务并尝试重新执行	在收集必要信息后，尝试退出当前AI任务并尝试重新执行	退出当前AI任务以便重新执行
		NPU: errorcode告警	NPUErrorCodeWarning	重要	这里涵盖了大量重要及以上的NPU错误码，您可以根据这些错误码进一步定位错误原因	对照《黑匣子错误码信息列表》和《健康管理故障定义》进一步定位错误	NPU当前存在故障，可能导致客户业务终止
		NPU HBM多ECC错误信息	NpuHbmMultiEccInfo	提示	NPU卡存在HBM的ECC错误，此事件上报相应错误信息	这是一个用于辅助其他事件进行判断的事件，无需单独定位处理	这是一个用于辅助其他事件进行判断的事件，无需单独定位处理
		NPU: HCCS交换机端口故障	NpuHccsPortFault	重要	NPU的L1 1520交换机端口发生故障	这是一个用于辅助其他事件进行判断的事件，无需单独定位处理	这是一个用于辅助其他事件进行判断的事件，无需单独定位处理
		GPU: RoCE网卡配置错误	GpuRoceNicConfigIncorrect	重要	GPU: RoCE网卡配置错误	联系运维人员协助处理	机器参数面网络异常，多机任务无法执行
		OS出现ReadOnly问题	ReadOnlyFileSystem	严重	文件系统%s只读	请检查磁盘健康状态	无法对文件进行写和操作
		NPU：驱动固件不匹配	NpuDriverFirmwareMismatch	重要	NPU驱动固件版本不匹配	请从昇腾官网获取匹配版本重新安装	无法正常使用NPU卡
		NPU：Docker容器环境检测	NpuContainerEnvSystem	重要	Docker不可用	确认docker软件是否正常	无法使用docker软件
				重要	容器插件Ascend-Docker-Runtime未安装	安装容器插件Ascend-Docker-Runtime，否则影响容器使用昇腾卡	docker容器无法挂载NPU卡
				重要	操作系统没有开启IP转发功能	请检查/etc/sysctl.conf文件中net.ipv4.ip_forward配置	docker容器无法正常网络通信
				重要	容器共享内存过小	共享内存默认为64M，可按需修改	分布式训练时共享内存不足导致训练失败
						方式一：
						修改/etc/docker/daemon.json配置文件default-shm-size字段
						方式二：
						docker run 命令中使用 --shm-size 参数来设置单个容器的共享内存大小
		NPU：RoCE网卡down	RoCELinkStatusDown	重要	NPU 卡 %d RoCE Link 状态Down	请检查NPU Roce网口状态	NPU网卡不可用
		NPU：RoCE网卡健康状态异常	RoCEHealthStatusError	重要	NPU 卡 %d RoCE 网络健康状态异常	请检查NPU Roce网卡健康状态	NPU网卡不可用
		NPU：Roce网卡配置文件/etc/hccn.conf不存在	HccnConfNotExisted	重要	Roce网卡配置文件"/etc/hccn.conf"不存在	请检查/etc/hccn.conf网卡配置文件	Roce网卡不可用
		GPU：GPU基本组件异常	GpuEnvironmentSystem	重要	nvidia-smi命令异常	请检查GPU驱动是否正常	GPU卡驱动不可用
				重要	nvidia-fabricmanager版本和GPU驱动版本不一致	请检查GPU驱动版本和nvidia-fabricmanager版本	nvidia-fabricmanager 无法正常工作，影响 GPU 的使用
				重要	容器插件nvidia-container-toolkit未安装	安装容器插件nvidia-container-toolkit	docker无法挂载GPU卡
		本地磁盘挂载巡检	MountDiskSystem	重要	/etc/fstab中有无效的UUID	请检查/etc/fstab配置文件中UUID的正确性，否则可能会导致机器重启失败	挂载磁盘错误，导致机器重启异常
		GPU：Ant系列机器动态路由配置错误	GpuRouteConfigError	重要	Ant系列机器网卡%s动态路由未配置或配置错误，CMD [ip route]: %s \| CMD [ip route show table all]: %s。	请正确配置RoCE网卡路由	NPU网络通信异常
		NPU：Roce 端口未散列配置	RoCEUdpConfigError	重要	RoCE UDP端口未散列配置	请检查NPU RoCE UDP端口配置情况	影响NPU卡通信性能
		系统内核自动升级预警	KernelUpgradeWarning	重要	系统内核自动升级预警，旧版本：%s，新版本：%s	系统内核升级可能导致配套AI软件异常，请检查系统更新日志，避免机器重启	可能导致配套AI配套软件不可用
		NPU环境相关命令检测	NpuToolsWarning	重要	hccn_tool不可用	请检查NPU驱动是否正常	无法配置RoCE网卡的IP、网关
				重要	npu-smi不可用	请检查NPU驱动是否正常	无法正常使用NPU卡
				重要	ascend-dmi不可用	请检查工具包ToolBox是否正常安装	无法使用ascend-dmi进行性能分析

安装CES Agent监控插件

当前账户需要给CES授权委托，请参考创建用户并授权使用云监控服务。
当前还不支持在CES界面直接一键安装监控，需要登录到服务器上执行以下命令安装配置Agent。其它region的安装请参考单台主机下安装Agent。
```
cd /usr/local && curl -k -O https://obs.cn-north-4.myhuaweicloud.com/uniagent-cn-north-4/script/agent_install.sh && bash agent_install.sh
```
安装成功的标志如下：

图1 安装成功提示
在CES界面查看具体的监控项，加速卡类的监控项必须在主机安装加速卡驱动后才会有相关指标。

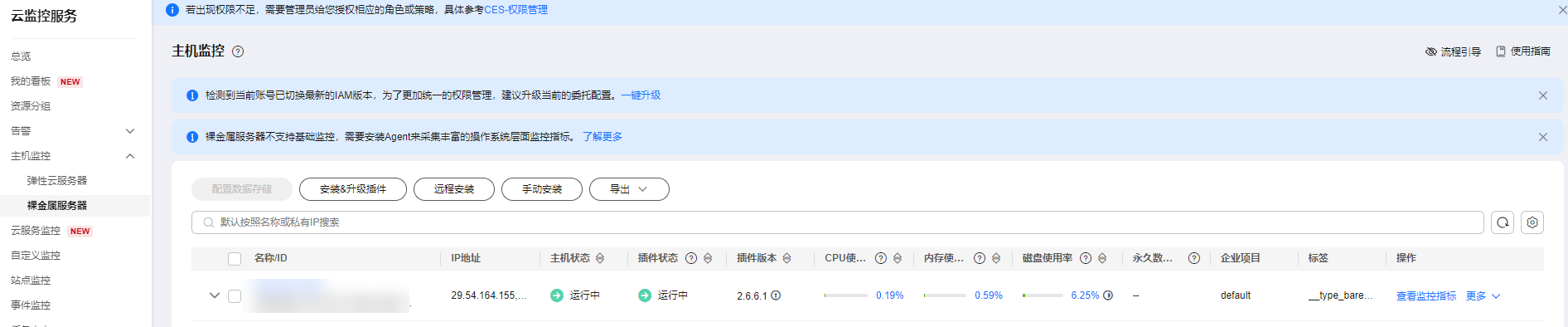

图2 监控界面

至此，监控插件已经安装完成，相关指标的采集可以在UI界面直接查看或者根据指标值配置相关告警。
