通过公网连通网络

更新时间:2025-01-20 GMT+08:00

本章节主要为您介绍数据库部署在其他云场景下,通过公网打通网络的方案。

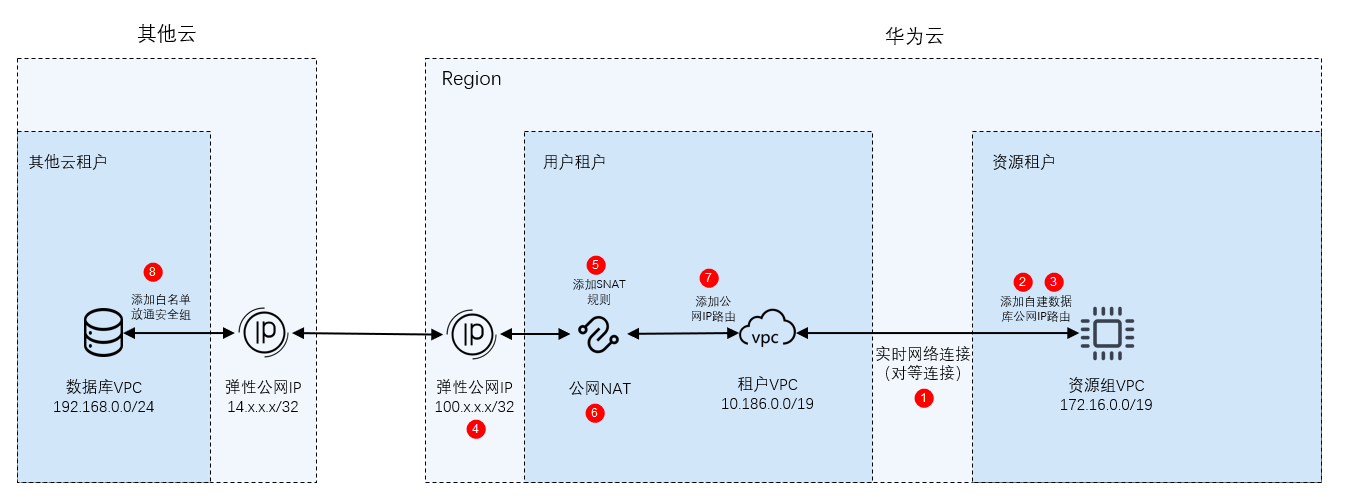

图1 网络示意图

约束限制

资源组不具有公网网段,只能通过公网NAT转换成固定的弹性公网IP访问公网,且该IP不能与数据源公网IP重复。

前提条件

已购买资源组,详情请参见购买数据集成资源组

准备工作

查询打通网络过程中所涉及到对象的网段(包含数据源、中转VPC、资源组),为便于理解,本章节将举例为您进行介绍。

表1 资源网段规划

资源名称

说明

私网网段示例

数据源公网IP

其他云数据源的公网IP,请用户根据实际情况自行获取。

14.x.x.x/32

弹性公网IP

资源组不具有公网网段,只能通过公网NAT转换成固定的弹性公网IP以访问公网。若未开通弹性公网IP,请登录弹性公网IP控制台,单击“购买弹性公网IP”,参考通过VPC和EIP快速搭建可访问公网的网络进行配置。

100.x.x.x/32

中转VPC及其子网

用于连通数据源和资源组网络的中间桥梁,本方案中需要使用当前租户下的一个虚拟私有云。若未开通VPC请参考创建虚拟私有云进行配置。

VPC:10.186.0.0/19

子网:10.186.0.0/24

资源组VPC

Migration实时计算资源组所属VPC,由于资源组创建在用户账户下属的资源租户,使用资源租户的VPC网段,因此不占用用户账户的VPC网段。

查看方式:

登录DataArts Studio控制台,进入实例,单击“资源管理”进入资源管理页面,在“实时资源管理”中单击指定资源组的下拉框,查看该资源组的VPC网段。

图2 查询资源组网段

172.16.0.0/19

网络配置流程

  1. 创建Migration实时网络连接(对等连接)。

    为了连通中转VPC和实时资源组VPC网络,可以通过DataArts Studio资源管理功能来创建两个VPC间的对等连接。

    登录DataArts Studio控制台,进入实例,单击“资源管理”进入资源管理页面。

    图3 新建网络连接

    在“实时网络连接”页签中单击“新建”,在弹出的“新建网络连接”对话框输入对应参数,配置参数如下表所示:

    表2 新建网络连接参数

    参数

    说明

    连接名称

    填写待创建的网络连接名称。

    只能包含字母、数字和下划线。

    资源组

    需要和指定VPC进行网络打通的资源组。

    如果创建时未选择资源组,可以在网络连接创建好后再绑定资源组。支持绑定多个资源组,可以通过单击“更多” >“绑定资源组”进行选择。

    虚拟私有云(VPC)

    选择需要和资源组进行网络打通的虚拟私有云。

    本方案中,资源组网段与中转VPC之间通过对等连接连通网络,因此必须选择中转VPC(例如10.186.0.0/19)。

    子网

    中转VPC的子网(例如10.186.0.0/24)。

    路由表

    子网实际关联的路由表,绑定资源组时会在此路由表中添加资源组的路由信息。本参数无需配置。

    为网络连接绑定资源组,实际上是通过资源组网段与中转VPC之间的对等连接连通网络,因此绑定资源组时会在此路由表中添加一条指向资源组VPC网段的路由。

  1. 实时网络连接(对等连接)添加数据源网段路由。

    单击步骤1所创建实时网络连接的“路由信息”,单击“添加路由”,输入本地IDC自建数据库的公网IP(例如14.x.x.x/32)。

    图4 添加路由1
    图5 添加路由2

  1. (可选)MRS类型数据源还需要进行以下操作打通网络。

    实时网络连接创建完成并绑定资源组后,单击右侧“更多 > 修改主机信息”,按照输入框提示的格式填写MRS集群所有节点的IP和域名。

    图6 修改主机信息
    说明:

    查看MRS集群节点IP和域名的方式:

    • 打开MRS页面,进入用户的MRS集群,单击“节点管理”页签,展开所有节点组,可以看到各节点IP、节点名称即是域名。

      须添加所有节点IP(图中序号1)、域名信息(图中序号2),用回车分割。

      图7 查看MRS集群节点IP和域名
    • 登录MRS集群节点,详情请参见登录MRS集群节点,执行命令cat /etc/hosts,可以列出所有节点的IP和域名。

  1. 购买弹性公网IP。

    登录弹性公网IP控制台,单击“购买弹性公网IP”,根据界面提示配置参数,详情请参考通过VPC和EIP快速搭建可访问公网的网络

  2. 新建公网NAT网关。

    1. 登录NAT网关控制台,在左侧导航栏中选择“NAT网关 > 公网NAT网关”,单击“购买公网NAT网关”。
    2. 配置NAT网关时,区域选择Migration所在Region,虚拟私有云选择中转VPC(例如10.186.0.0/19),子网选择中转VPC的子网(例如10.186.0.0/24),其余参数可参考购买公网NAT网关
      图8 配置公网NAT网关

  3. 为公网NAT网关添加SNAT规则。

    为新建的NAT网关添加SNAT规则,才能实现资源组网段下的主机与Internet互相访问。请单击新建的公网NAT网关名称进入配置界面,选择“SNAT规则”页签,单击“添加SNAT规则”。

    图9 添加SNAT规则1

    其中,使用场景选择“云专线/云连接”,输入资源组VPC网段(例如172.16.0.0/19),然后绑定步骤3所购买的弹性公网IP(100.x.x.x/32)。

    图10 添加SNAT规则2

  4. 中转VPC子网网络添加路由。

    中转VPC子网的路由表中需要添加路由,目的地址指向本地IDC数据库的公网IP(例如14.x.x.x/32),下一跳跳至上面配置的NAT网关。

    1. 登录虚拟私有云控制台,在左侧导航栏选择“虚拟私有云 > 子网”,找到中转VPC的子网并单击对应路由表名称进入配置界面。
      图11 查找路由表
    2. 然后在路由表界面中选择“基本信息”页签,单击“添加路由”,目的地址指向本地IDC数据库的公网IP(例如14.x.x.x/32),下一跳跳至上面配置的NAT网关。
      图12 路由表添加路由

  5. 其他云数据库添加白名单及安全组规则。

    • 其他云数据库需要添加Migration资源组VPC网段(例如100.x.x.x/32)访问数据库的权限。各类型数据库添加白名单的方法不同,具体方法请参考各数据库官方文档进行操作。
    • 数据库若配置了安全组,则还需要增加入方向规则,放通Migration资源组VPC网段(例如100.x.x.x/32),使其可以访问数据库监听端口。
    说明:

    各数据源所用端口不尽相同,可参考数据源安全组应放通哪些端口可满足Migration访问?进行安全组规则端口配置。

  6. 测试网络连接。

    DataArts Studio工作空间下创建数据连接,并创建实时集成作业,选择对应数据连接和资源组进行连通性测试,详情请参考创建实时集成作业
