在Lite Cluster挂载SFS Turbo

场景描述

当本地服务器磁盘空间不足，无法满足业务增长需求时，将数据盘挂载到Lite Cluster资源池，可以实现存储资源的动态分配，满足存储资源的灵活调度、高效利用和安全访问需求。

华为云高性能弹性文件服务（Scalable File Service Turbo，SFS Turbo）提供按需扩展的高性能文件存储（NAS），能够满足大规模数据读写需求，且支持多个计算节点共享同一文件系统。在Lite Cluster挂载SFS Turbo，可以显著提升数据访问性能，可以在Lite Cluster的多个节点之间实现数据共享，能够提升资源利用率和任务协作效率，适用于高性能计算和分布式训练场景。

本文档以Ipv4为例介绍了在ModelArts Lite Cluster环境下挂载SFS Turbo文件系统的过程，以及在主机及Kubernetes容器中挂载使用SFS Turbo文件系统的过程。将Lite Cluster与待挂载的SFS Turbo文件系统建立在同一个VPC子网中。

注意事项

用户需合理规划资源池及SFS Turbo网段，避免ModelArts Lite Cluster节点与SFS Turbo文件系统网段冲突。具体规则：

当SFS Turbo文件系统选择192.168.x.x开头的VPC网段时，资源池节点需避免172.16.0.0/16的网段。

当SFS Turbo文件系统选择172.x.x.x开头的VPC网段时，资源池节点需避免192.168.0.0/16的网段。

当SFS Turbo文件系统选择10.x.x.x开头的VPC网段时，资源池节点需避免172.16.0.0/16的网段。

计费影响

在开通Lite Cluster资源后，会产生计算资源的计费。Lite Cluster资源池仅支持包年/包月计费模式，具体内容如表1所示。

表1 计费项
计费项		计费项说明	适用的计费模式	计费公式
计算资源	专属资源池	使用计算资源的用量。具体费用可参见ModelArts价格详情。	包年/包月	规格单价 * 计算节点个数 * 购买时长

购买Cluster资源池时，需要选择CCE集群，具体费用请参考CCE计费详情。
挂载的SFS Turbo文件系统按购买时选择的存储容量和时长收费，详情请见SFS 计费说明。

步骤一：创建VPC

在Lite Cluster挂载SFS Turbo，需要将Lite Cluster与待挂载的SFS Turbo文件系统建立在同一个VPC子网中，因此需要创建一个VPC子网。

进入创建虚拟私有云页面。

在“创建虚拟私有云”页面，根据界面提示配置VPC和子网的参数。

在本案例中部分参数说明请见表2，更多参数说明请见创建虚拟私有云和子网。

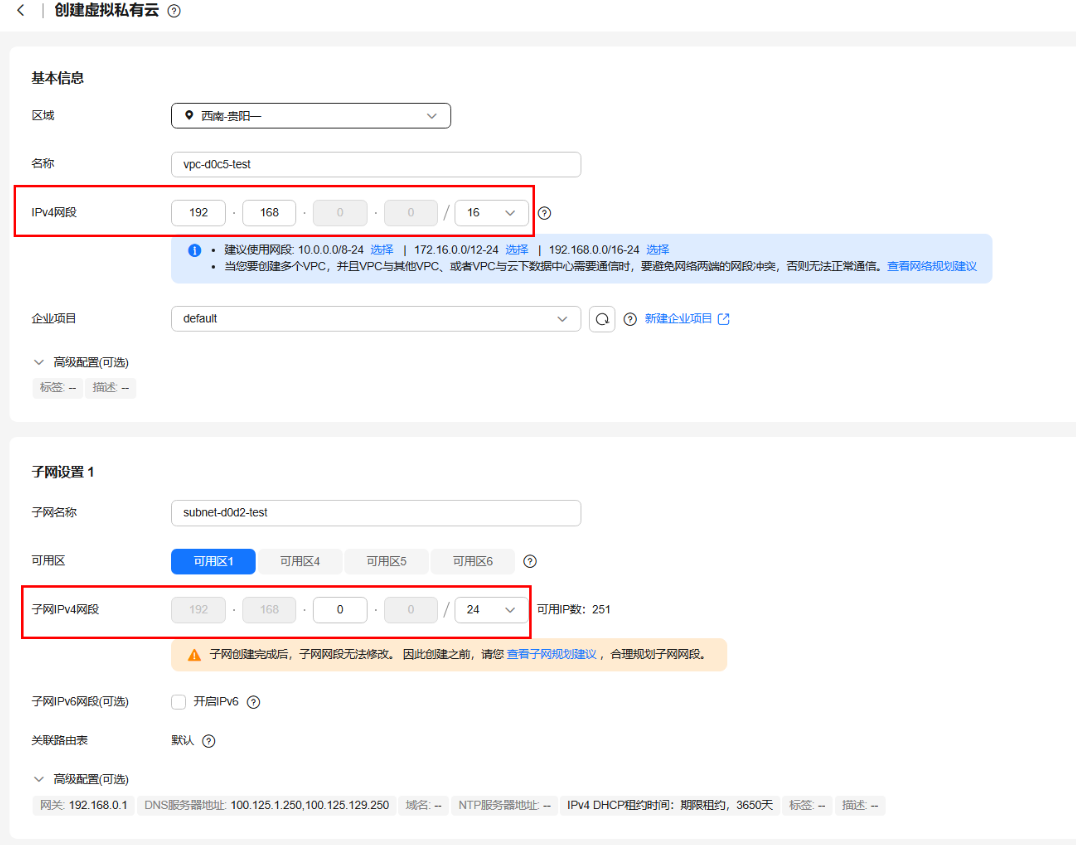

图1 创建VPC和子网

表2 虚拟私有云部分参数说明
参数	说明	样例
IPv4网段	Lite Cluster挂载Sfs Turbo场景下，建议您使用RFC 1918中指定的私有IPv4地址范围，作为VPC的网段，具体如下： 10.0.0.0/8-24：IP地址范围为10.0.0.0~10.255.255.255，掩码范围为8~24。 172.16.0.0/12-24：IP地址范围为172.16.0.0~172.31.255.255，掩码范围为12~24。 192.168.0.0/16-24：IP地址范围为192.168.0.0-192.168.255.255，掩码范围为16~24。	192.168.0.0/16

表3 子网部分参数说明
参数	说明	取值样例
子网网段	在未开启IPv4/IPv6双栈的区域，显示此参数。设置VPC子网的IPv4网段范围，参数填写说明请参见“子网IPv4网段”。	192.168.0.0/24
子网IPv4网段	在开启IPv4/IPv6双栈的区域，显示此参数。设置子网的IPv4网段范围，子网是VPC内的IP地址块，可以将VPC的网段分成若干块，建议您规划子网时，遵循以下原则：子网内可用IP数量：子网创建成功后，不支持修改网段，请您结合业务所需的IP地址数量，提前合理规划好子网网段。子网网段不能太小，需要确保子网内可用IP地址数量可以满足业务需求。子网网段中第一个地址和后三个地址为系统预留地址，不能供实际业务使用，比如子网（10.0.0.0/24）中，10.0.0.1为网关地址、10.0.0.253为系统接口、10.0.0.254为DHCP使用、10.0.0.255为广播地址。子网网段也不能太大，以免后续扩展新的业务时，VPC内可用网段不够，无法再创建新的子网。子网网段避免冲突：如果子网所在的VPC与其他VPC、或者VPC与云下数据中心需要通信时，则VPC子网网段和网络对端网段不能相同，否则无法正常通信。如果网络两端的子网网段已经相同，您可以创建新的子网，请参见为虚拟私有云创建新的子网。子网的网段必须在VPC网段范围内，子网网段的掩码长度范围为“子网所在VPC的掩码~29”，比如VPC网段为10.0.0.0/16，掩码为16，则子网的掩码可在16~29范围内选择。关于VPC子网规划更详细的说明，请参见虚拟私有云和子网规划建议。	192.168.0.0/24

参数设置完成后，单击“立即创建”。
返回VPC列表，可以查看新创建的VPC。

步骤二：创建SFS Turbo文件系统

创建待挂载的SFS Turbo文件系统，网络使用步骤一：创建VPC中创建的VPC。

登录弹性文件服务SFS控制台，在左侧导航栏，选择“SFS Turbo”。在页面右上角单击“创建文件系统”。
如图2所示，根据界面提示配置参数。
“选择网络”选择步骤一：创建VPC中创建的VPC及子网，更多参数说明请见创建SFS Turbo文件系统。

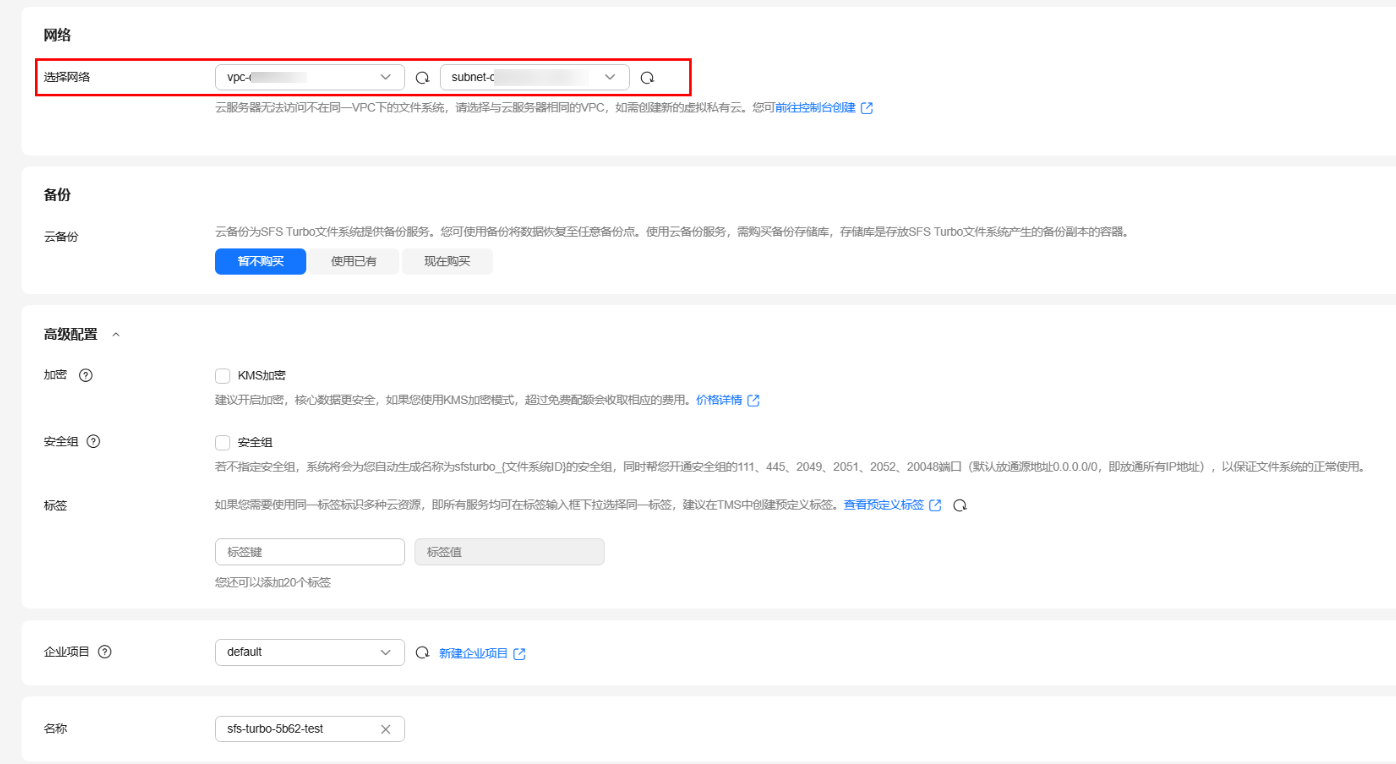

图2 创建SFS Turbo文件系统
配置完成后，单击“立即创建”。
核对文件系统信息，确认无误后单击“提交”。
根据页面提示，完成创建后，返回文件系统列表页面查看文件系统状态。

步骤三：创建CCE

由于Lite Cluster资源池依赖于CCE集群来提供容器化的运行环境，并且CCE集群为Lite资源池提供必要的计算、存储和网络资源，所以购买Cluster资源池时，需要选择CCE集群。

如果您没有可用的CCE集群，可参考购买Standard/Turbo集群进行购买，集群配套版本请参考不同机型对应的软件配套版本。

登录CCE控制台。
- 如果您的账号还未创建过集群，请在引导页面中单击页面上方的“购买集群”。
- 如果您的账号已经创建过集群，请在左侧菜单栏选择集群管理，单击右上角“购买集群”。
对集群的基础信息进行配置。
- 虚拟私有云：选择步骤一：创建VPC创建的VPC。
- 默认节点子网：选择步骤一：创建VPC创建的子网。
- 启用IPv6：本文以IPv4为例，此处不启用IPv6。
更多参数说明请参见购买Standard/Turbo集群。

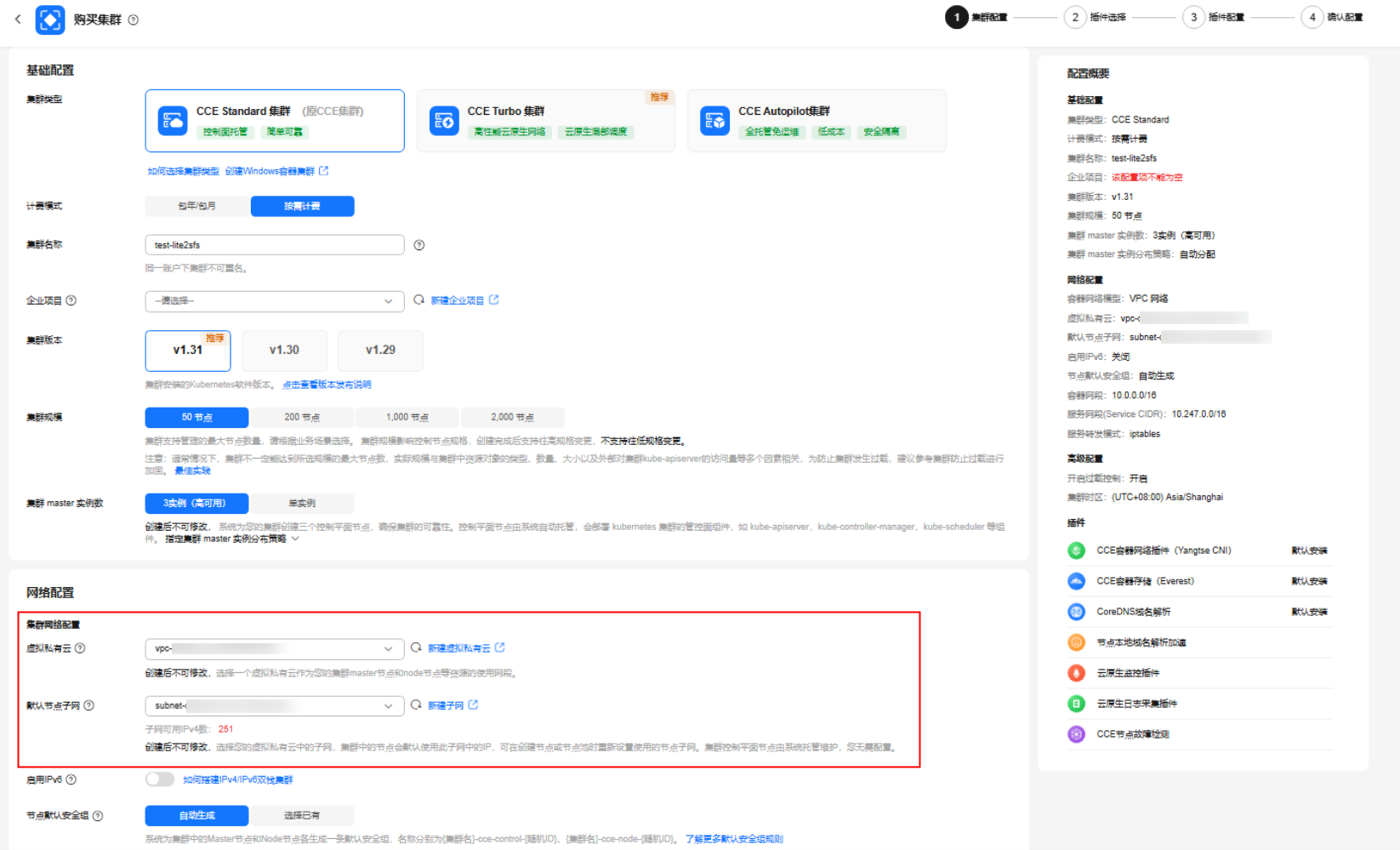

图3 购买CCE集群
单击“下一步：确认配置”，显示集群资源清单，确认无误后，单击“提交”。
集群创建预计需要5-10分钟，您可以单击“返回集群管理”进行其他操作或单击“查看集群事件列表”后查看集群详情。

步骤四：创建Lite Cluster资源

使用步骤三：创建CCE已创建的CCE集群创建Lite Cluster资源。

登录ModelArts管理控制台，在左侧菜单栏中选择“资源管理 > 轻量算力集群（Lite Cluster）”，进入“轻量算力集群 (Lite Cluster)”页面。
在“轻量算力集群 (Lite Cluster)”页面，单击“购买轻量算力集群”，进入购买轻量算力集群界面填写参数。
CCE集群选择步骤三：创建CCE创建的CCE。更多参数说明请见表3。
单击“立即购买”确认规格。产品规格和协议许可确认无误后，单击“提交”，即可创建Lite Cluster资源池。
当资源池创建成功后，资源池的状态会变成“运行中”。单击集群资源名称，进入资源详情页。确认购买的规格是否正确。

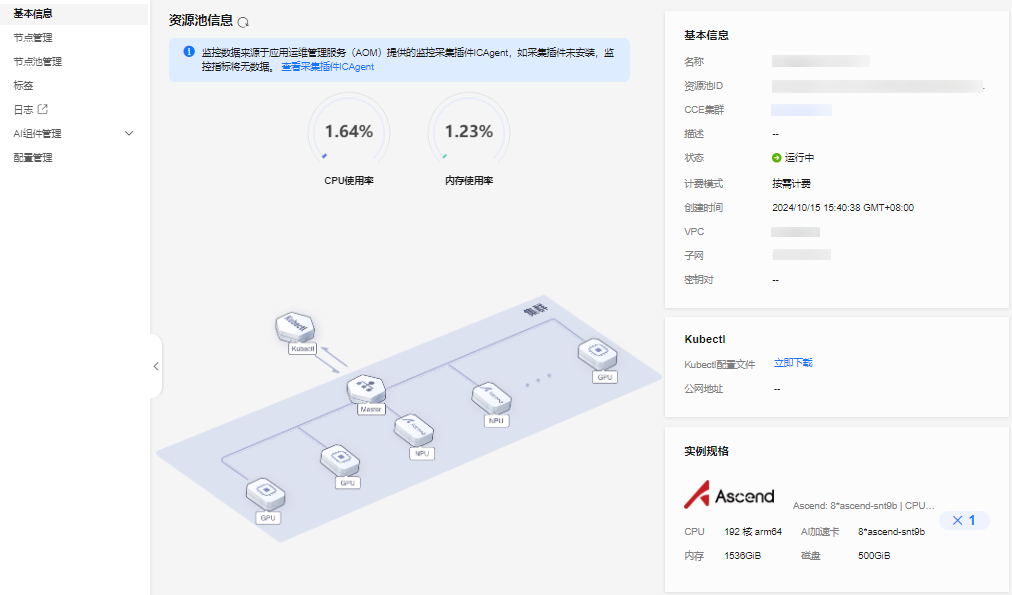

图4 查看资源详情

步骤五：Lite Cluster节点主机挂载SFS Turbo文件系统

在弹性文件服务SFS控制台左侧导航栏选择“SFS Turbo”，单击步骤二：创建SFS Turbo文件系统创建的SFS Turbo文件系统名称，进入SFS Turbo文件系统详情界面，复制“Linux挂载命令”。

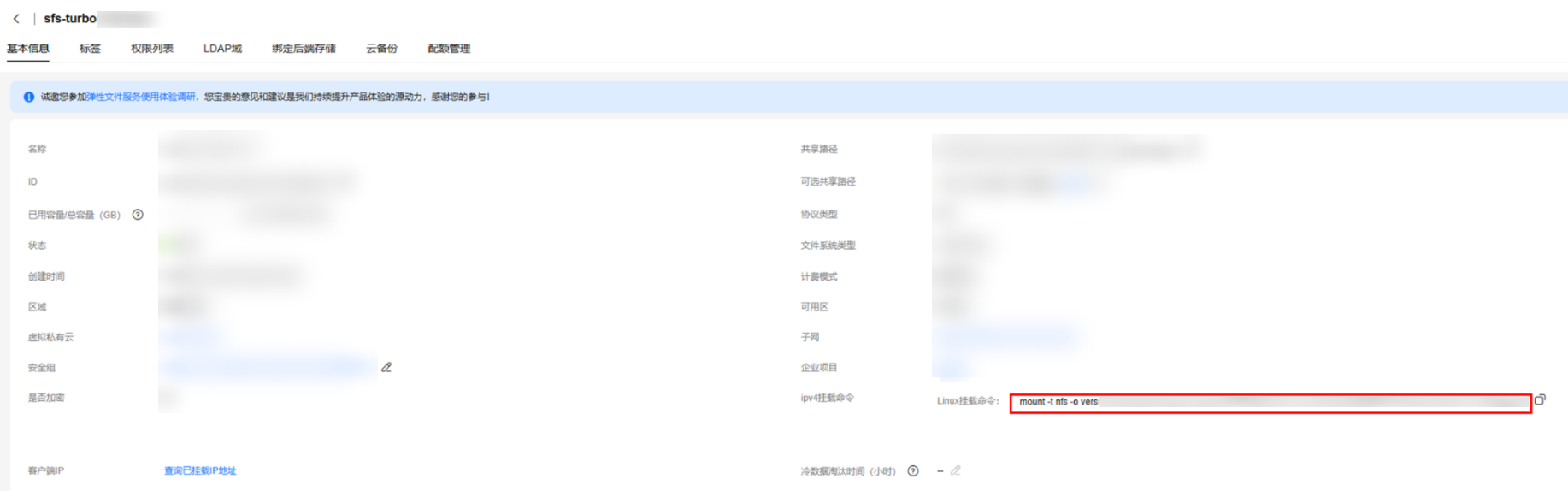

图5 复制Linux挂载命令
通过Xshell、MobaXterm等bash工具登录Lite Cluster节点，执行命令创建待验证挂载的文件夹。
```
mkdir /mnt/sfs_turbo
```
执行前面步骤复制的Linux挂载命令。
```
mount -t nfs -o vers=3,nolock,proto=tcp,noresvport xxxx.sfsturbo.internal:/ /mnt/sfs_turbo
```
执行df -h，查看SFS 文件系统挂载信息。

如图所示，此时SFS Turbo文件系统已成功挂载到节点主机的/mnt/sfs_turbo目录。

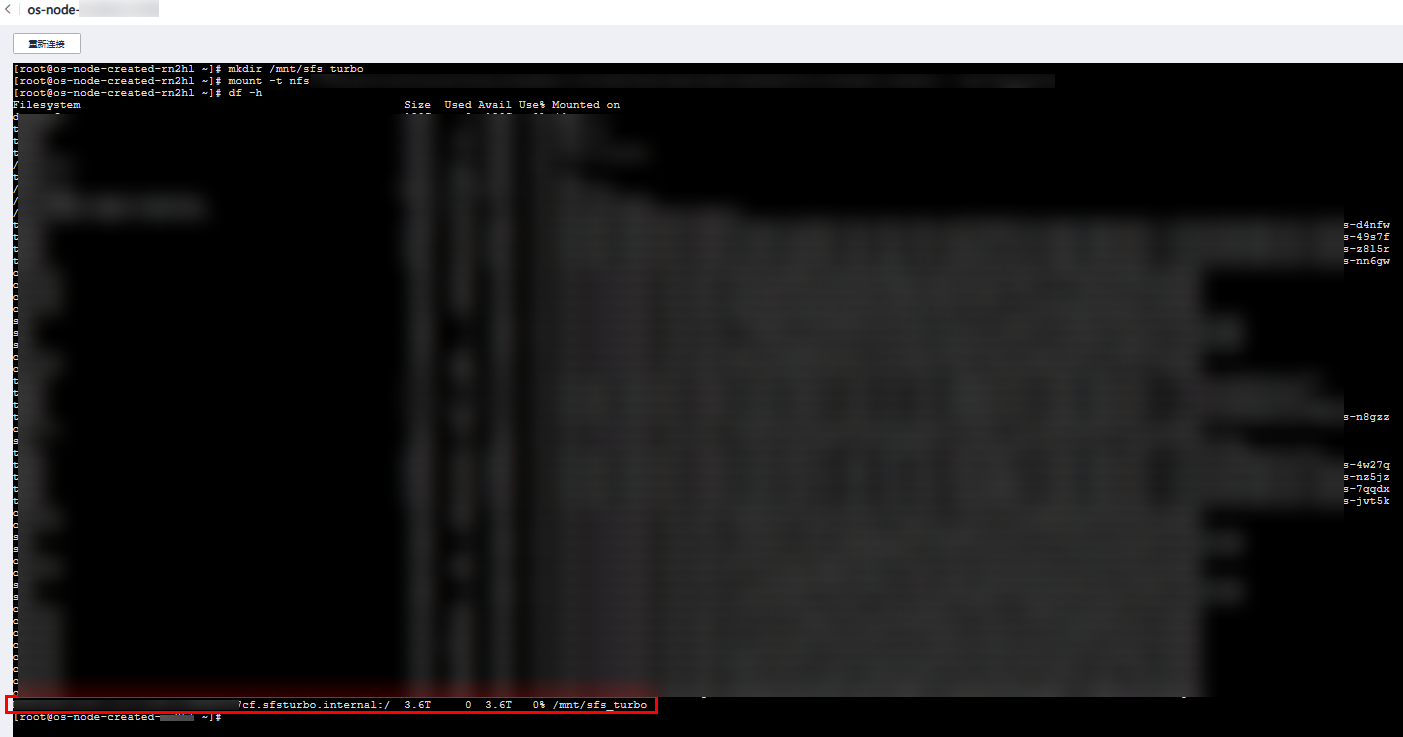

图6 查看挂载信息

步骤六：Lite Cluster k8s集群工作负载挂载SFS Turbo文件系统

通过Kubernetes NFS可以将SFS Turbo文件系统挂载到工作负载中。

在弹性文件服务SFS控制台左侧导航栏选择“SFS Turbo”，单击步骤二：创建SFS Turbo文件系统创建的SFS Turbo文件系统名称，进入SFS Turbo文件系统详情界面，复制“共享路径”。
```
xxxxx.sfsturbo.internal:/
```
该路径以":"分割为k8s nfs挂载需要的两个参数，其中

“xxxxx.sfsturbo.internal”为工作负载nfs挂载参数“nfs.server”。

“/”为工作负载nfs挂载参数“nfs.path”。

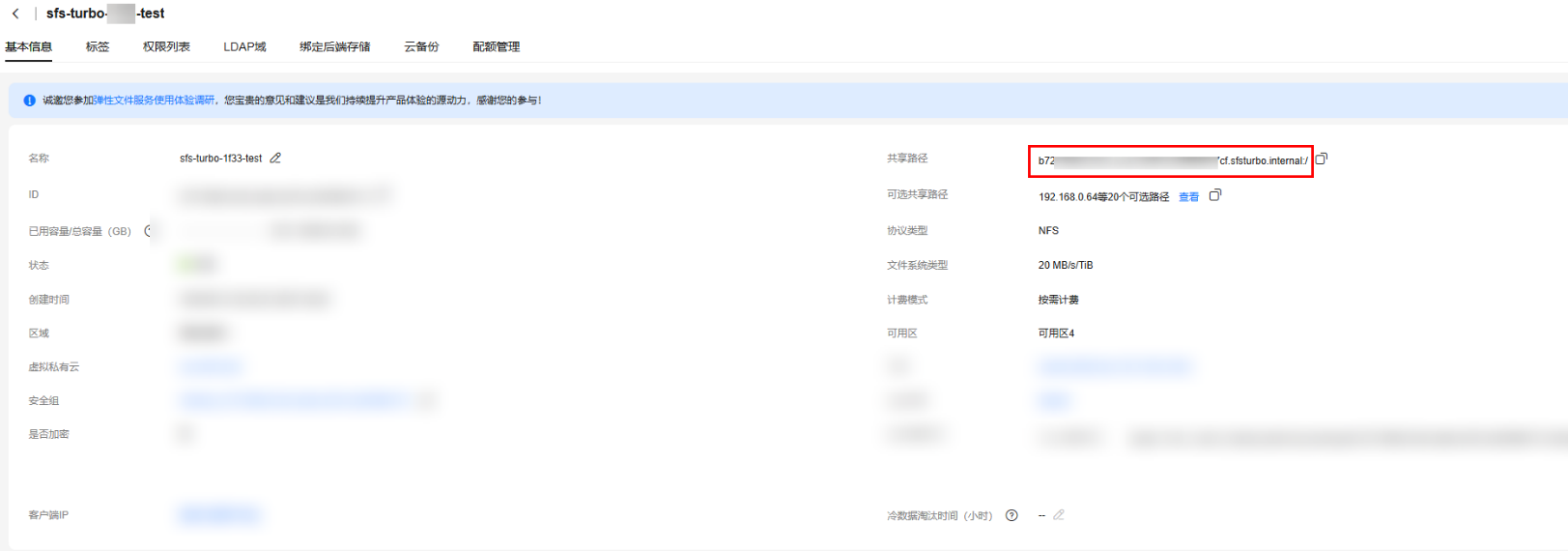

图7 复制共享路径

通过Xshell、MobaXterm等bash工具登录Lite Cluster节点，创建dep.yaml文件，内容如下。

kind: Deployment
apiVersion: apps/v1
metadata:
  name: testlite2sfsturbo
  namespace: default
spec:
  replicas: 1
  selector:
    matchLabels:
      app: testlite2sfsturbo
      version: v1
  template:
    metadata:
      labels:
        app: testlite2sfsturbo
        version: v1
    spec:
      volumes:
        - name: nfs0
          nfs:
            server: xxxxx.sfsturbo.internal ## 填写sfsturbo文件系统共享路径中的server信息
            path: /
      containers:
        - name: pod0
          image: swr.cn-southwest-2.myhuaweicloud.com/hwofficial/everest:2.4.134 ## 镜像地址
          command:
            - /bin/bash
            - '-c'
            - while true; do echo hello; sleep 10; done
          env:
            - name: PAAS_APP_NAME
              value: testlite2sfsturbo
            - name: PAAS_NAMESPACE
              value: default
            - name: PAAS_PROJECT_ID
              value: xxxx
          resources:
            limits:
              cpu: 250m
              memory: 2000Mi
            requests:
              cpu: 250m
              memory: 2000Mi
          volumeMounts:
            - name: nfs0
              mountPath: /mnt/sfsturbo/test

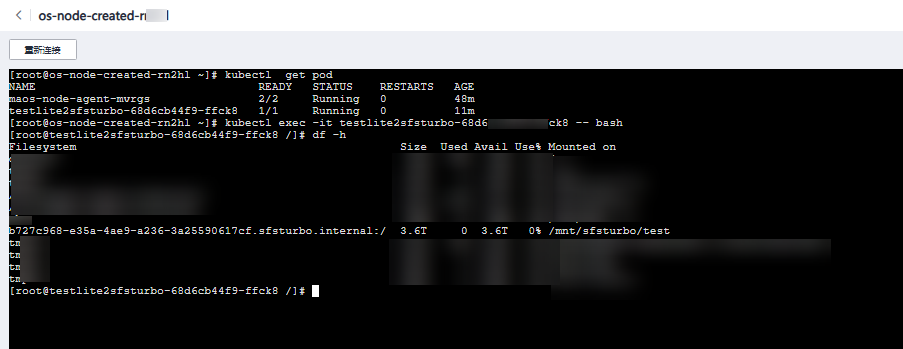

          imagePullPolicy: IfNotPresent
