在Lite Cluster资源池上使用Ascend FaultDiag工具完成日志诊断

场景描述

本文档介绍了在ModelArts Lite环境下使用Ascend FaultDiag工具进行日志诊断的过程，包括日志采集、日志清洗、故障诊断三个步骤。

日志数据以节点为单位进行采集，在单节点日志目录下分别清洗，将清洗结果汇总后，进行故障诊断。例如，对于运行在8个节点共64卡集群上的任务，需要在8个节点上分别进行日志采集，收集的日志存储在worker-0 ~ worker-7这8个目录下。然后分别在8个目录下进行日志清洗，每一个目录下的日志清洗结果分别存储到output/worker-0 ~ output/worker-7下面。最后，在output目录下进行故障诊断，得到诊断结果。

Ascend FaultDiag工具官方指导请见Ascend FaultDiag工具使用指导。

Ascend FaultDiag工具下载地址请见Ascend FaultDiag 故障诊断工具。

步骤一：日志采集

共需要采集6类日志：用户训练打屏日志，主机侧操作系统日志（Host日志）， Device侧日志，CANN日志，主机侧资源信息，NPU网口资源信息。

• 用户训练打屏日志：指在训练过程中，通过设置环境变量将日志信息输出到标准输出（屏幕）的日志。
• 机侧操作系统日志（Host日志）：指在训练作业运行过程中，HOST侧用户进程产生的日志。
• Device侧日志：指在HOST侧用户进程运行时，DEVICE侧产生的AICPU、HCCP的日志，这些日志会被回传到HOST侧。
• CANN日志：CANN日志是昇腾（Ascend）计算架构中用于记录CANN（Compute Architecture for Neural Networks）模块运行时信息的日志。在模型转换过程中，如果遇到“Convert graph to om failed”等错误，CANN日志可以帮助分析问题。
• 主机侧资源信息：指在主机（Host）侧运行的AI应用或服务所使用的资源统计信息。
• NPU网口资源信息：指在主机（Host）侧运行的AI应用或服务所使用的资源统计信息。

如果日志数据已经在训练时进行了输出和转储，例如存放在OBS，且符合约束限制中的文件名和路径约束，则跳过日志采集步骤，进入步骤二：日志清洗。

• 约束限制
  • CANN日志采集后必须放在名为“process_log”的文件夹下，示例：“worker-0/…/process_log/”。
  • Device侧日志采集后必须放在名为“device_log”的文件夹下，示例：“worker-0/…/device_log/”。
  • 主机侧资源信息、NPU网口资源信息采集后必须放在名为“environment_check”的文件夹下，示例：“worker-0/…/environment_check/”。
  • 单节点采集的日志，即单worker目录下，总文件大小应限制在5G以下，文件总数量不能超过一百万，否则将影响日志清洗效率。
  • 用户训练打屏日志无大小限制，会默认只读最后100KB日志。
  • CANN日志单个文件应限制在20MB以下。
  • NPU状态监测指标文件、NPU网口统计监测指标文件、主机侧资源信息文件应限制在512MB以下。
  • Host日志当前仅支持“/var/log”下的messages日志，且单个文件的转储大小上限应限制在512MB以下。
• 日志采集目录结构

  具体请见日志采集目录结构。

• 训练前采集

  采集NPU网口环境检查文件

• 训练中采集
  • 采集NPU网口状态监测指标文件
  • NPU状态监测指标文件
  • 主机侧资源信息
• 训练后采集
  • 采集训练后NPU环境检查文件
  • 采集用户训练日志
  • 采集CANN日志
  • 采集Host日志
  • 采集Device侧日志

步骤二：日志清洗

采集的日志需要按照不同节点路径进行组织，如“worker-0”目录下存放从对应节点采集的所有日志。需要特别注意目录下“device_log”、“process_log”、“environment_check”三个子目录是否存在，且命名正确。

1. 数据挂载

   如果所采集日志的存储在OBS上，首先需要将OBS内的日志数据进行挂载。挂载方式建议使用rclone工具。

   1. 下载安装rclone。
   2. 首先配置访问OBS所需凭据：

      # 认证用的ak和sk硬编码到代码中或者明文存储都有很大的安全风险，建议在配置文件或者环境变量中密文存放，使用时解密，确保安全；
      # 本示例以ak和sk保存在环境变量中来实现身份验证为例，运行本示例前请先在本地环境中设置环境变量HUAWEICLOUD_SDK_AK和HUAWEICLOUD_SDK_SK。
      export AWS_ACCESS_KEY=${HUAWEICLOUD_SDK_AK}
      export AWS_SECRET_KEY=${HUAWEICLOUD_SDK_AK}
      export AWS_SESSION_TOKEN=${TOKEN}
   3. 填写rclone配置文件rclone.conf：

      [rclone]
      type = s3
      provider = HuaweiOBS
      env_auth = true
      acl = private
   4. 使用lsd命令查看日志路径下目录，验证是否配置成功：

      rclone lsd rclone:/${obs_bucket_name}/${path_to_logs} --config=${path_to_rclone.config} --s3-endpoint=${obs_endpoint} –no-check-certificate
   5. 屏幕输出日志目录，示例（该任务只有worker-0一个节点）：



   6. 使用mount命令将日志目录挂载到本机：

      rclone mount rclone:/${obs_bucket_name}/${path_to_logs} /${path_to_local_dir} --config=${path_to_rclone.config} --s3-endpoint=${obs_endpoint} –no-check-certificate
2. 节点日志清洗

   指定单节点日志路径为输入，指定该节点日志清洗存储路径为输出（输出路径需要为空），使用ascend-fd parse命令逐一对单个节点的日志进行清洗。

   ascend-fd parse -i ${path_to_worker_logs} -o ${path_to_parse_output}



   需要注意的是，清洗结果也与日志相似，不同节点需要按照不同的worker目录分别进行存储。

步骤三：故障诊断

因为Linux系统限制最大进程数（默认为1024），所以集群规格建议≤128台服务器（1024卡）。如果服务器数量超过此规格，需使用ulimit -n ${num}命令调整文件描述符上限，其中${num}值大于卡数，如6k卡集群，则可设置为8192。

日志故障诊断需要指定所有节点清洗结果的所在路径，指定诊断结果存储路径为输出，且输出路径需要为空，使用ascend-fd diag命令进行日志故障诊断：

ascend-fd diag -i ${path_to_parse_outputs} -o ${path_to_diag_output}

诊断结果以两种形式进行呈现：

• 屏幕回显

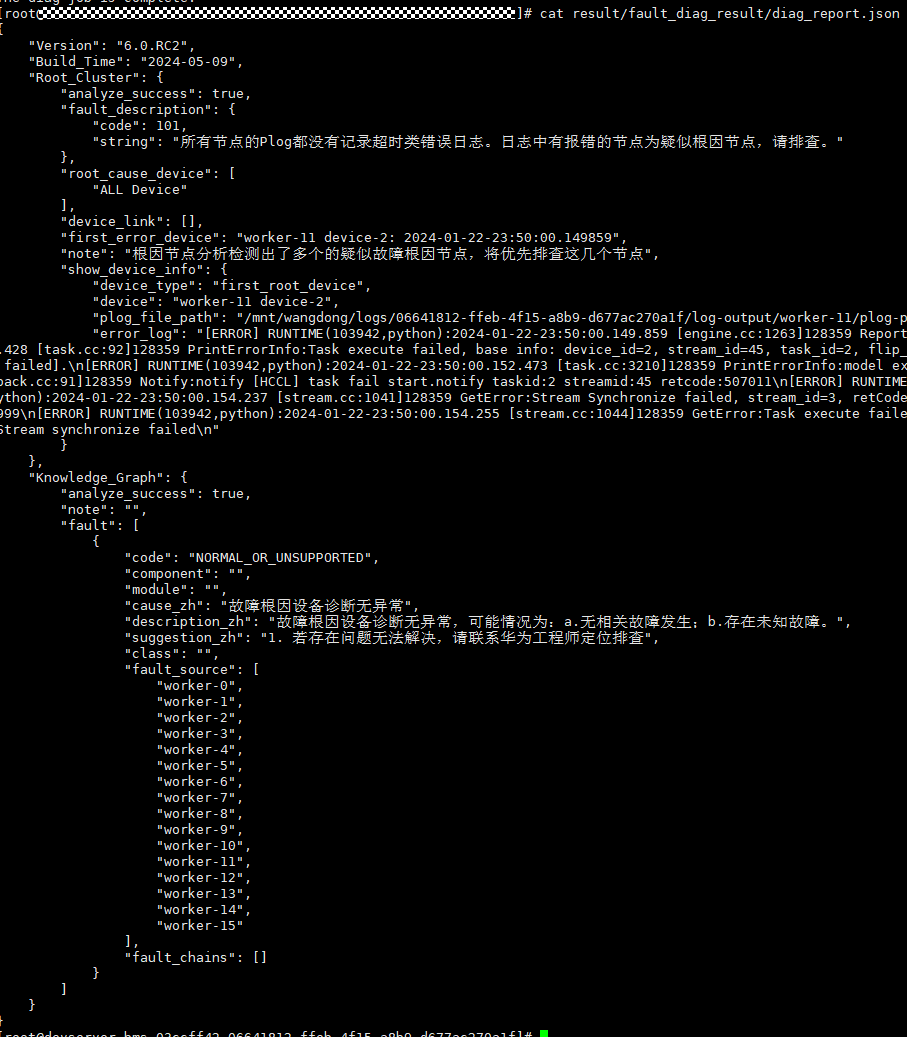

• 在“${path_to_diag_output}/fault_diag_result”目录下生成的diag_report.json文件。
