查看VPC间访问流量

前提条件

配置并开启VPC边界流量防护，且已有流量经过VPC，开启VPC防护的操作步骤请参见开启VPC边界流量防护。

查看VPC间访问流量

1. 登录管理控制台。
2. 单击管理控制台左上角的，选择区域。
3. 在左侧导航栏中，单击左上方的，选择“安全与合规 > 云防火墙”，进入云防火墙的总览页面。
4. （可选）切换防火墙实例：在页面左上角的下拉框中切换防火墙。
5. 在左侧导航栏中，选择“流量分析 > VPC间访问”，进入“VPC间访问”页面。
6. 查看经过云防火墙的流量统计信息，支持5分钟~7天的数据。
   • 流量看板：VPC间最大流量的相关信息。

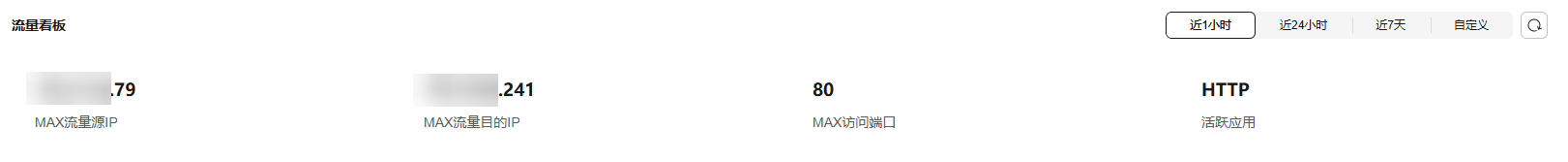

     图1 VPC间访问流量-流量看板

   • VPC间访问：VPC间请求流量和响应流量数据。

     数据信息是流量日志中在该时间结束会话的流字节数的平均值。

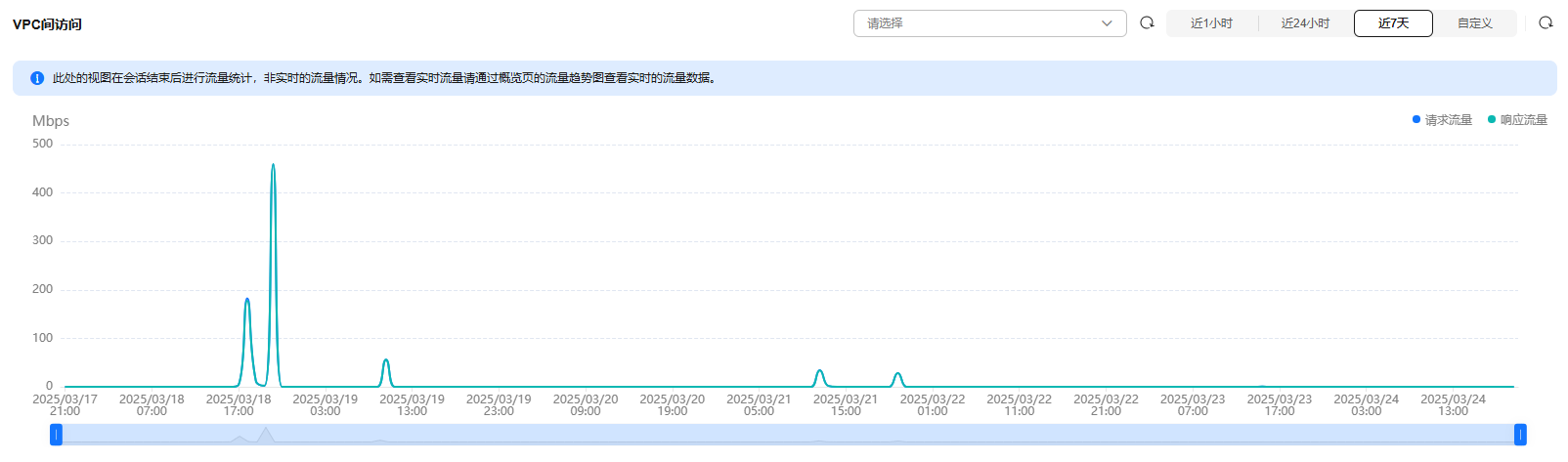

     图2 VPC间访问


     表1 取值说明

     时间段	取值说明
     近1小时	取1分钟内的平均值。
     近24小时	取5分钟内的平均值。
     近7天	取1小时内的平均值。
     自定义	5分钟~6小时：取1分钟内的平均值。 6小时（含）~3天：取5分钟内的平均值。 3天（含）~7天（含）：取30分钟内的平均值。

   • 可视化统计：查看指定时间段内VPC间流量中指定参数的TOP 5排行，参数说明请参见表2。单击单条数据查看流量详情，每个详情支持查看50条数据。
     图3 VPC间访问流量-可视化统计


     表2 VPC间流量可视化统计参数说明

     参数名称	参数说明
     TOP访问源IP	VPC间流量的源IP地址。
     TOP访问目的IP	VPC间流量的目的IP地址。
     TOP开放端口	VPC间流量的目的端口。
     应用分布	VPC间流量的应用信息。

   • 私网IP活动明细：查看指定时间段内私网IP流量TOP 50信息。

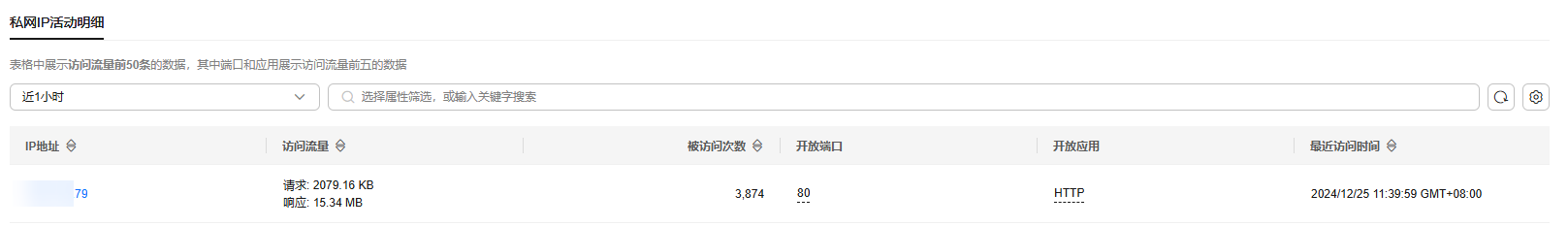

     图4 私网IP活动明细


相关文档

• 异常流量排查请参见在CFW上配置策略后，无法访问业务怎么办？。
• 流量超出配额带宽的处理方式请参见业务流量超过防护带宽怎么办？。
