查看出云流量

前提条件

开启弹性公网IP（EIP）防护且已有流量经过EIP，开启EIP防护的操作步骤请参见开启互联网边界流量防护。

规格限制

• “私网外联资产”数据查看需满足专业版防火墙且开启VPC边界防火墙防护，请参见VPC边界防火墙。
• 在外联IP、外联域名页面中使用情报相关标签（所有情报标签或非空情报标签）进行过滤时，支持最多查询1000条数据。

查看出云流量

1. 登录CFW控制台。
2. 单击管理控制台左上角的，选择区域。
3. （可选）切换防火墙实例：在页面左上角的下拉框中切换防火墙。
4. 在左侧导航栏中，选择“流量分析 > 出云流量”，进入出云流量页面。
5. 在出云流量的“数据看板”页面中查看经过防火墙的流量统计信息，支持5分钟~7天的数据。
   • 流量看板：内部服务器访问互联网时最大流量的相关信息。

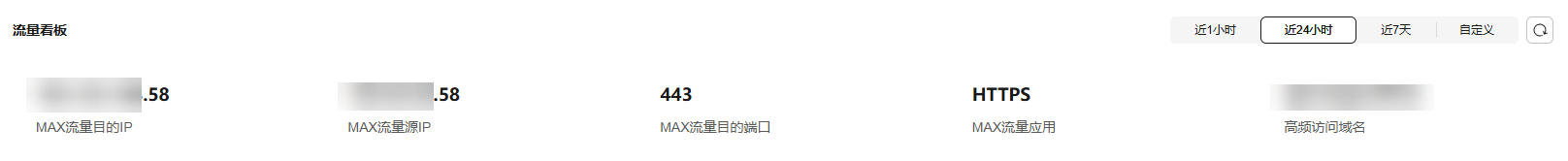

     图1 出云流量-流量看板

   • 出云流量：出方向请求流量和响应流量数据，最多支持同时查询30个EIP的流量数据。

     数据信息是流量日志中在该时间结束会话的流字节数的平均值。

     图2 出云流量


     表1 取值说明

     时间段	取值说明
     近1小时	取1分钟内的平均值。
     近24小时	取5分钟内的平均值。
     近7天	取1小时内的平均值。
     自定义	5分钟~6小时：取1分钟内的平均值。 6小时（含）~3天：取5分钟内的平均值。 3天（含）~7天（含）：取30分钟内的平均值。

   • 可视化统计：查看指定时间段内出方向流量中指定参数的TOP 5排行，参数说明请参见表2。单击单条数据查看流量详情，每个详情支持查看50条数据。

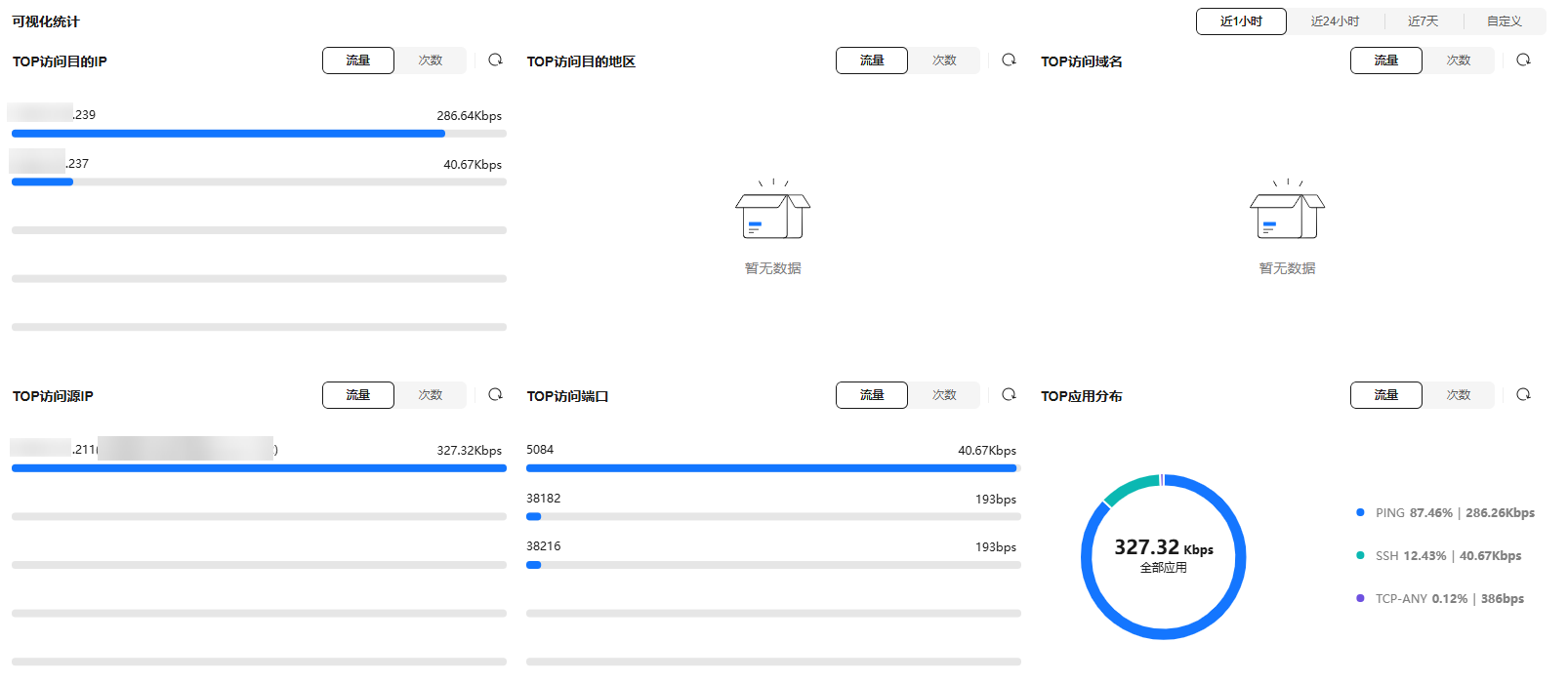

     图3 出云流量-可视化统计


     表2 出云流量可视化统计参数说明

     参数名称	参数说明
     TOP访问目的IP	出方向流量的目的IP地址。
     TOP访问目的地区	出方向流量的目的IP所属的地理位置。
     TOP访问域名	出方向流量的域名信息。
     TOP访问源IP	出方向流量的源IP地址。
     TOP访问端口	出方向流量的目的端口。
     TOP应用分布	出方向流量的应用信息。

6. 选择“外联IP”页签，进入外联IP页面，查看指定时间段内TOP 50的目的IP的流量信息。

   表格中展示访问流量前1000条的数据，其中，端口和应用展示访问流量前五的数据。

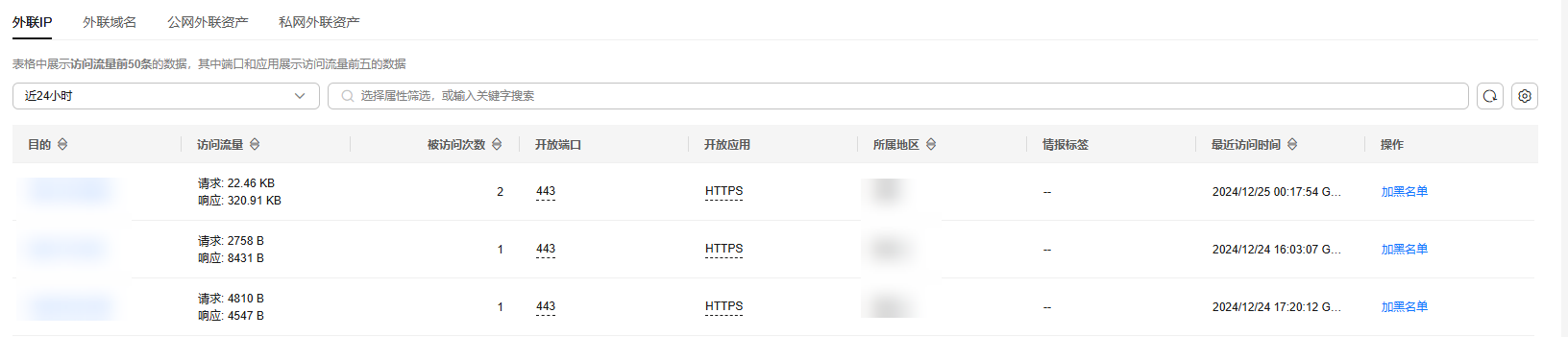

   图4 外联IP


7. 选择“外联域名”页签，进入外联域名页面。查看看指定时间段内TOP 50的域名信息。

   表格中展示访问流量前1000条的数据，其中，端口和应用展示访问流量前五的数据。

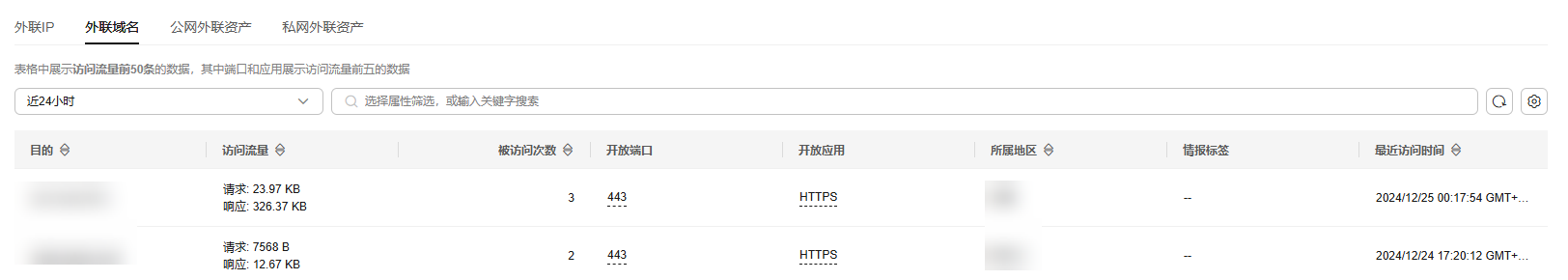

   图5 外联域名


8. 选择“公网外联资产”页签，进入公网外联资产页面，查看指定时间段内TOP 50的源IP为公网IP的流量信息。

   表格中展示访问流量前50条的数据，其中，端口和应用展示访问流量前五的数据。

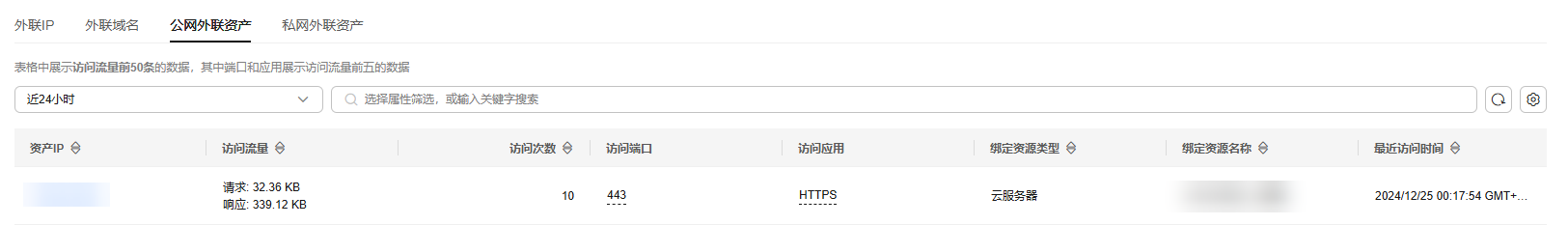

   图6 公网外联资产


9. 选择“私网外联资产”页签，进入私网外联资产页面，查看指定时间段内TOP 50的源IP为私网IP的流量信息。

   表格中展示访问流量前50条的数据，其中，端口和应用展示访问流量前五的数据。

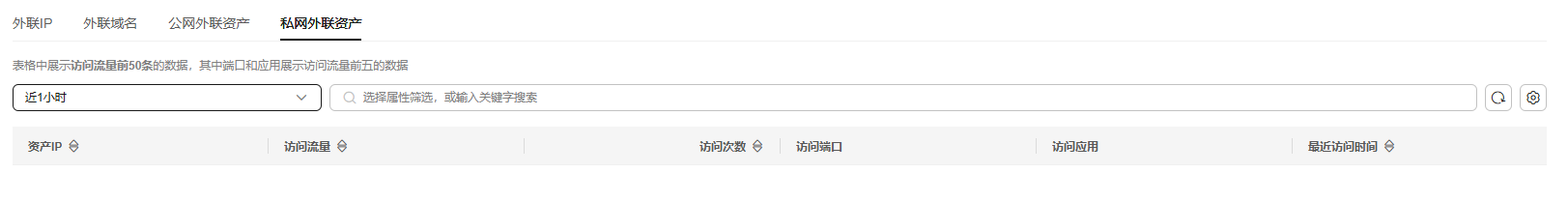

   图7 私网外联资产



   私网IP信息仅配置了VPC边界防护的专业版防火墙可见。

相关文档

• 查看互联网访问云上EIP的流量数据，请参见查看入云流量。
• 异常流量排查请参见在CFW上配置策略后，无法访问业务怎么办？
• 流量超出配额带宽的处理方式请参见业务流量超过防护带宽怎么办？
