图形化开发插件

数据上报和命令下发

场景说明

有一款烟感设备，具有如下特征：

• 具有烟雾报警功能（火灾等级）和温度上报功能。
• 支持远程控制命令，可远程打开报警功能。比如火灾现场温度，远程打开烟雾报警，提醒住户疏散。
• 支持上报命令执行结果。

产品模型定义

编解码插件开发

1. 在烟感产品的开发空间，选择“插件开发”，单击“图形化开发”。
2. 单击“新增消息”，新增“smokerinfo”消息。配置此步骤的主要目的是，将设备上传的二进制码流消息解码成JSON格式，以便物联网平台理解。配置示例如下：
   • 消息名：smokerinfo
   • 消息类型：数据上报。
   • 添加响应字段：是。添加响应字段后，物联网平台在收到设备上报的数据后，会下发用户设置的响应数据到设备。
   • 响应数据：AAAA0000（默认）
   图2 插件开发-新增消息smokerinfo

   1. 单击“添加字段”，勾选“标记为地址域”，添加messageId字段，表示消息类型。在本场景中，上报火灾等级和温度的消息类型是0x0。设备上报消息时，每条消息首个字段就是messageId。如设备上报消息为0001013A，第一个字段00就是表示此条消息是上报火灾级别和温度的消息。后续字段01和013A分别代表火灾级别和温度。如果只有一条数据上报消息和一条命令下发消息，可以不添加messageId字段。
      • “数据类型”根据数据上报消息种类的数量进行配置。messageId字段默认的数据类型为int8u。
      • “偏移值”是根据字段位置和字段的字节数的配置自动填充的。messageId为此消息的第一个字段，起始位置为0，字节长度为1，终点位置为1。所以偏移值为0-1。
      • “长度”是根据“数据类型”的配置自动填充的。
      • “默认值”可以修改，但必须为十六进制格式，且设备数据上报消息的对应字段必须和此处的默认值保持一致。
        图3 插件开发-添加字段messageId

   2. 添加level字段，表示火灾级别。
      • “字段名”只能输入包含字母、数字、_和$，且不能以数字开头的字符。
      • “数据类型”根据设备上报数据的实际情况进行配置，需要和产品模型相应字段的定义相匹配。产品模型中定义的火灾级别level属性的数据类型为int，最大值为9。所以选择的数据类型为int8u。
      • “偏移值”是根据字段位置和字段的字节数的配置自动填充的。“level”字段的起始位置就是前一字段的终点，前一字段“messageId”的终点位置为1，所以“level”字段的起始位置为1。“level”字段长度为1个字节，终点为2。所以“偏移值”为1-2。
      • “长度”根据“数据类型”的配置自动填充。
      • “默认值”不填。此处火灾级别level不固定，无默认值。
        图4 插件开发-添加字段level

   3. 添加temperature字段，表示温度。
      • “数据类型”，在产品模型中，temperature属性的“数据类型”为int，最大值1000，因此在插件中定义temperature字段的“数据类型”为“int16u”，以满足temperature属性的取值范围。
      • “偏移值”是根据与首字段的间隔的字符数自动配置的。“temperature”字段的起始位置就是前一字段的终点，前一字段“level”的终点位置为2，所以“temperature”字段的起始位置为2。“temperature”字段长度为2个字节，终点为4。所以“偏移值”为2-4。
      • “长度”根据数据类型的配置自动填充。
      • “默认值”不填，此处温度temperature的值不固定，无默认值。
        图5 插件开发-添加字段temperature


3. 单击“新增消息”，新增“SET_ALARM”消息，设置火灾告警的温度阈值。例如超过60摄氏度，设备上报告警。配置此步骤的主要目的是，将平台下发的JSON格式命令消息编码成二进制数据，以便烟感设备理解。配置示例如下：
   • 消息名：SET_ALARM
   • 消息类型：命令下发
   • 添加响应字段：是。添加响应字段后，设备在接收命令后，可以上报命令执行结果。您可以根据自己的需求，选择是否添加响应字段。
     图6 插件开发-新增消息SET_ALARM

     1. 单击“添加字段”，添加messageId字段，表示消息类型。例如，设置火灾告警阈值的消息类型为0x3。messageId、数据类型、长度、默认值、偏移值的说明可参考1。
        图7 插件开发-添加命令字段messageId(0x3)

     2. 添加mid字段。这里的mid字段是由平台生成和下发的，用于将下发的命令和命令下发响应消息关联。mid字段的数据类型默认为int16u。长度、默认值、偏移值的说明可参考2。
        图8 插件开发-添加命令字段mid

     3. 添加value字段，表示下发命令的参数值。例如，下发火灾告警的温度阈值。数据类型、长度、默认值、偏移值的说明可以参考2。
        图9 插件开发-添加命令字段value

     4. 单击“添加响应字段”，添加“messageId”字段，表示消息类型。命令下发响应消息为上行消息，需要通过messageId和数据上报消息进行区分。上报火灾告警温度阈值的消息类型为0x4。messageId、数据类型、长度、默认值、偏移值的说明可参考1。
        图10 插件开发-添加响应字段messageId(0x4)

     5. 添加mid字段。这里的mid字段需要跟平台下发的命令里的mid字段保持一致，用于将下发的命令和命令执行结果进行关联。mid字段的数据类型默认为int16u。长度、默认值、偏移值的说明可参考2。
        图11 插件开发-添加响应字段mid



     6. 添加errcode字段，用于表示命令执行状态：00表示成功，01表示失败，如果未携带该字段，则默认命令执行成功。errcode字段的数据类型默认为int8u。长度、默认值、偏移值的说明可参考2。
        图12 插件开发-添加响应字段errcode

     7. 添加result字段，用于表示命令执行结果。例如，设备向平台返回当前的告警阈值。
        图13 插件开发-添加响应字段result


4. 拖动右侧“设备模型”区域的属性字段和命令字段，数据上报消息和命令下发消息的相应字段建立映射关系。
   图14 插件开发-在线开发插件smokerdetector


5. 单击“保存”，并在插件保存成功后单击“部署”，将编解码插件部署到物联网平台。
   图15 插件开发-部署插件


调测编解码插件

1. 在烟感产品的开发空间，选择“在线调试”，并单击“新增测试设备”。
2. 用户可根据自己的业务场景，选择使用真实设备或者虚拟设备进行调测。具体调测步骤请参考在线调试。本文以虚拟设备为例，调测编解码插件。

   在弹出的“新增测试设备”窗口，选择“虚拟设备”，单击“确定”，创建一个虚拟设备。虚拟设备名称包含 “DeviceSimulator”字样，每款产品下只能创建一个虚拟设备。

   图16 在线调试-创建虚拟设备


3. 单击“调试”，进入调试界面。
   图17 在线调试-进入调试

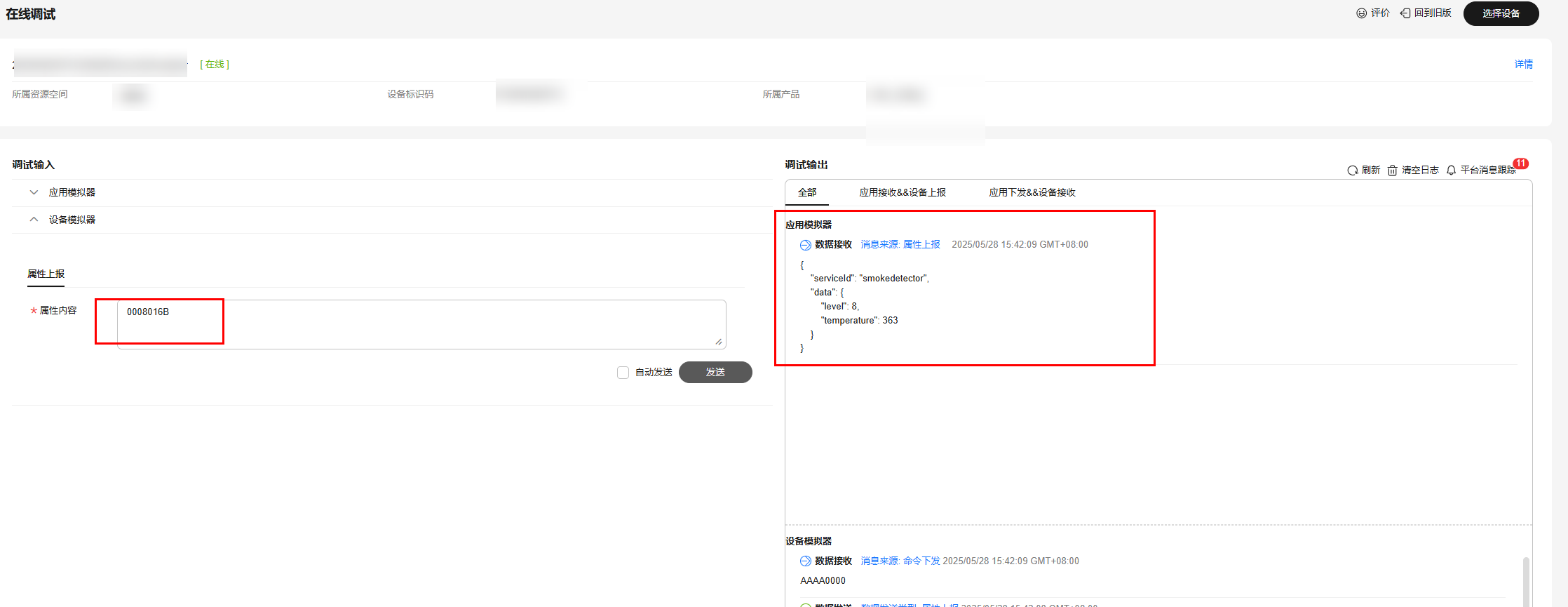

4. 使用设备模拟器进行数据上报。十六进制码流示例：0008016B。00为地址域messageId，08表示火灾级别level，长度为1个字节；016B表示温度，长度为2个字节。

   在“应用模拟器”区域查看数据上报的结果：{level=8, temperature=363}。8为十六进制数08转换为十进制的数值；363为十六进制数016B转换为十进制的数值。

   在设备模拟器区域看到平台下发的响应数据AAAA0000。

   图18 在线调试-模拟数据上报smokerdetector

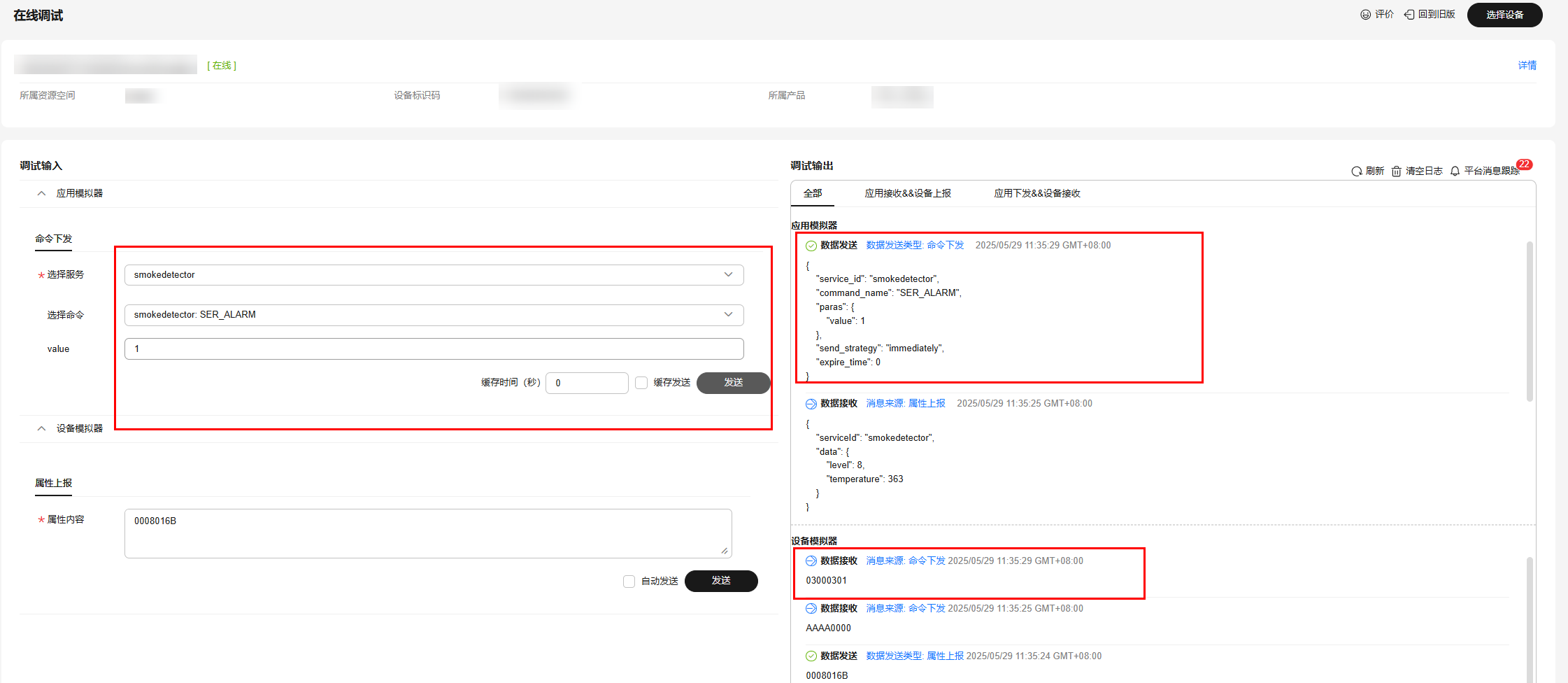

5. 使用应用模拟器进行命令下发，输入value值为1，可看到应用模拟下发命令{ "serviceId": "Smokeinfo", "method": "SET_ALARM", "paras": "{\"value\":1}" }。

   在“设备模拟器”区域查看命令接收的结果：03000101。03为地址域messageId，0001为mid字段，01为十进制数1转换为十六进制的数值。

   图19 在线调试-模拟命令下发smokerdetector



   使用CoAP的虚拟设备在线调试时，若下发命令后设备模拟器未接收到对应的命令，可以先上报一次属性后，再下发。

总结

• 如果插件需要对命令执行结果进行解析，则必须在命令和命令响应中定义mid字段。
• 命令下发的mid是2个字节，对于每个设备来说，mid从1递增到65535，对应码流为0001到FFFF。
• 设备执行完命令，命令执行结果上报中的mid要与收到命令中的mid保持一致，这样平台才能刷新对应命令的状态。

字符串及可变长字符串的编解码插件

如果该烟感设备需要支持描述信息上报功能，描述信息支持字符串和可变长度字符串两种类型，则按照以下步骤创建消息。

产品模型定义

重新创建一个烟感产品，并在烟感产品的开发空间完成产品模型定义。

图20 模型定义-smokedetector携带other_info

编解码插件开发

1. 在烟感产品的开发空间，选择“插件开发”，单击“图形化开发”。
2. 单击“新增消息”，新增消息“other_info”，上报字符串类型的描述信息。配置此步骤的主要目的是，将设备上传的字符串二进制码流消息解码成JSON格式，以便物联网平台理解。配置示例如下：
   • 消息名：other_info
   • 消息类型：数据上报
   • 添加响应字段：是。添加响应字段后，物联网平台在收到设备上报的数据后，会下发用户设置的响应数据到设备。
   • 响应数据：AAAA0000（默认）
   图21 插件开发-新增消息other_info

   1. 单击“添加字段”，添加messageId字段，表示消息种类。在本场景中，0x0用于标识上报火灾等级和温度的消息，0x1用于标识只上报温度的消息，0x2用于标识上报描述信息（字符串类型）的消息。messageId、数据类型、长度、默认值、偏移值的说明可参考1。
      图22 插件开发-添加字段messageId(0x2)

   2. 添加other_info字段，表示字符串类型的描述信息。在本场景中，字符串类型的字段数据类型选择“string”，“长度”配置 6个字节。字段名、默认值、偏移值的说明可参考2。
      图23 插件开发-添加字段other_info


3. 单击“新增消息”，新增“other_info2”消息名，配置数据上报消息，上报可变长度字符串类型的描述信息。配置此步骤的主要目的是，将设备上传的可变长度字符串二进制码流消息解码成JSON格式，以便物联网平台理解。配置示例如下：
   • 消息名：other_info2
   • 消息类型：数据上报
   • 添加响应字段：是。添加响应字段后，物联网平台在收到设备上报的数据后，会下发用户设置的响应数据到设备。
   • 响应数据：AAAA0000（默认）
   图24 插件开发-新增消息other_info2

   1. 添加messageId字段，表示消息种类。在本场景中，0x0用于标识上报火灾等级和温度的消息，0x1用于标识只上报温度的消息，0x3用于标识上报描述信息（可变长度字符串类型）的消息。messageId、数据类型、长度、默认值、偏移值的说明可参考1。
      图25 插件开发-添加字段messageId(0x3)

   2. 添加length字段，表示可变字符串长度。“数据类型”根据可变长度字符串的长度进行配置，此场景可变字符串长度在255以内，配置为“int8u”。长度、默认值、偏移值的说明可参考2。
      图26 插件开发-添加字段length

   3. 添加other_info字段，数据类型选择“varstring”，表示可变长度字符串类型的描述信息。“长度关联字段”选择“length”，表示当前可变长字符串的长度由上报的length的值决定。“掩码”默认为“0xff”，用来计算该字段实际生效的长度，例如：“长度关联字段”length的值为5，其对应的二进制为：00000101，此时若掩码为0xff，对应的二进制为：11111111，那么两者进行“与“运算之后的结果为00000101，即十进制的5，那么该字段实际生效的长度为5个字节。如上报数据为03051234567890，表示当前上报的数据对应的是messageId为03的的message，可变长字符串长度为5个字节，可变长参数other_info对应的码流为1234567890。
      图27 插件开发-添加字段other_info为varstring


4. 拖动右侧“设备模型”区域的属性字段，与数据上报消息的相应字段建立映射关系。
   图28 插件开发-数据上报字段映射关系


5. 单击“保存”，并在插件保存成功后单击“部署”，将编解码插件部署到物联网平台。
   图29 插件开发-部署插件


调测编解码插件

1. 在烟感产品的开发空间，选择“在线调试”，并单击“新增测试设备”。
2. 用户可根据自己的业务场景，选择使用真实设备或者虚拟设备进行调测。具体调测步骤请参考在线调试。本文以虚拟设备为例，调测编解码插件。

   在弹出的“新增测试设备”窗口，选择“虚拟设备”，单击“确定”，创建一个虚拟设备。虚拟设备名称包含 “DeviceSimulator”字样，每款产品下只能创建一个虚拟设备。

   图30 在线调试-创建虚拟设备


3. 单击“调试”，进入调试界面。
   图31 在线调试-进入调试


4. 使用设备模拟器上报字符串类型的描述信息。

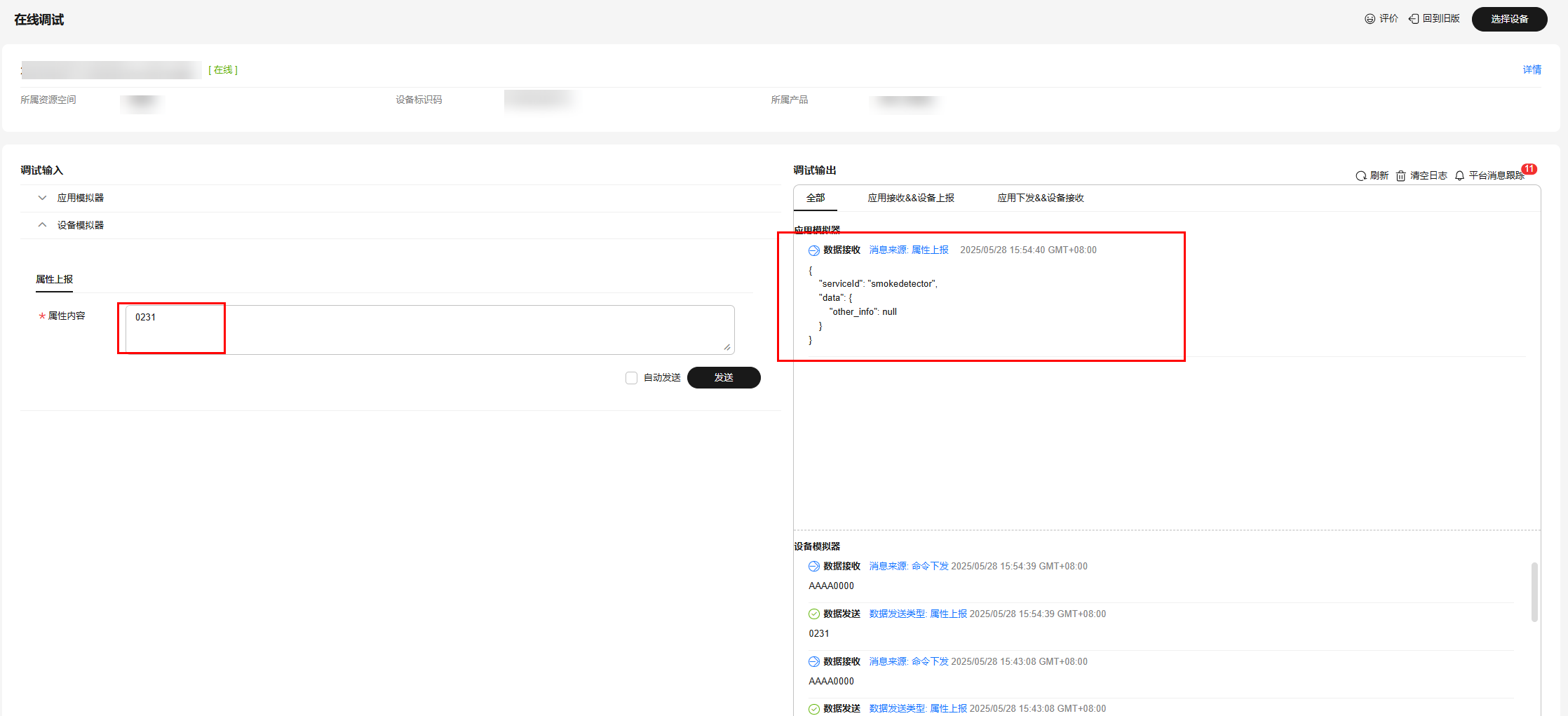

   十六进制码流示例：0231。02表示messageId，此消息上报字符串类型的描述信息；31表示描述信息，长度为1个字节。

   在“应用模拟器”区域查看数据上报的结果：{other_info=null}。描述信息不足6个字节，编解码插件无法解析。

   图32 在线调试-模拟数据上报other_info长度不足

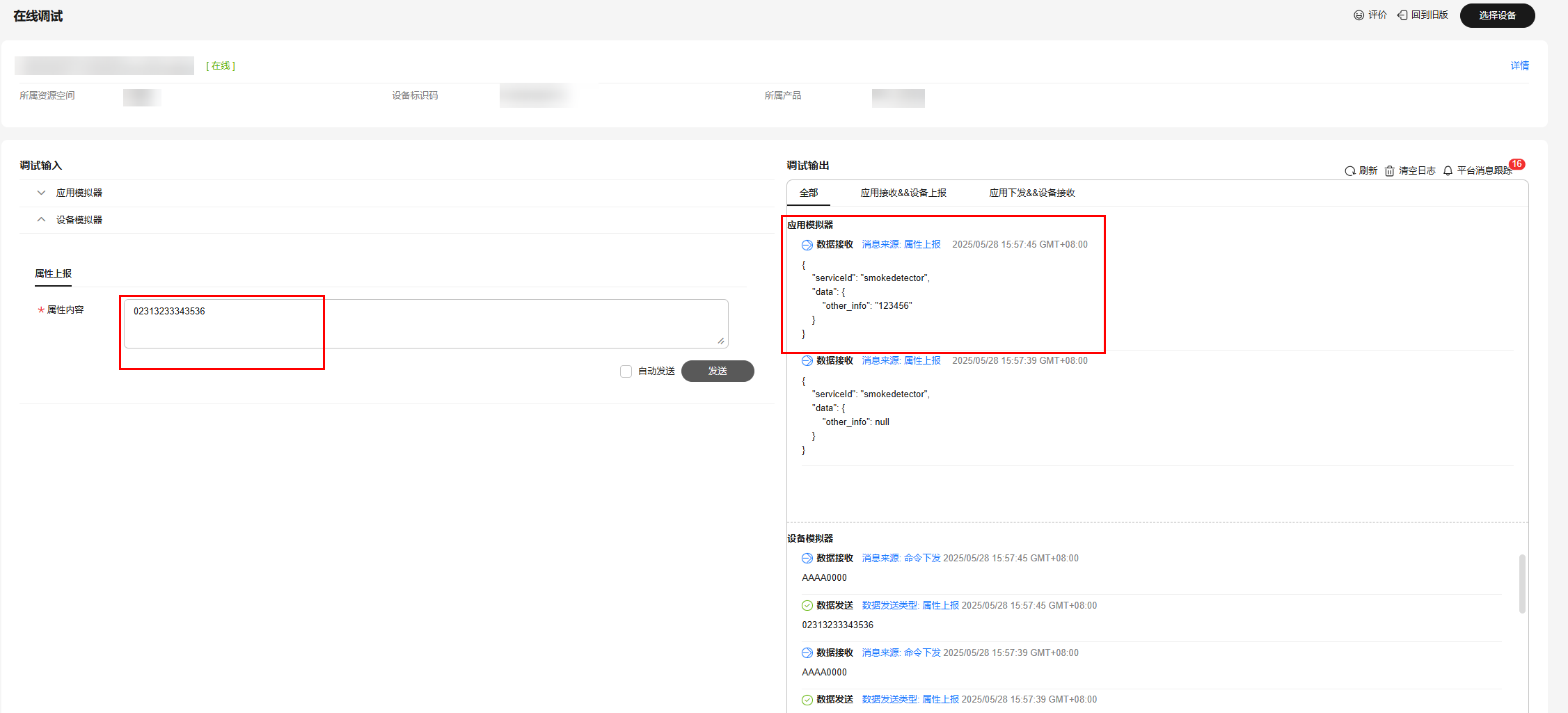

   十六进制码流示例：02313233343536。02表示messageId，此消息上报字符串类型的描述信息；313233343536表示描述信息，长度为6个字节。

   在“应用模拟器”区域查看数据上报的结果：{other_info=123456}。描述信息长度为6个字节，编解码插件解析成功。

   图33 在线调试-模拟数据上报other_info长度合适

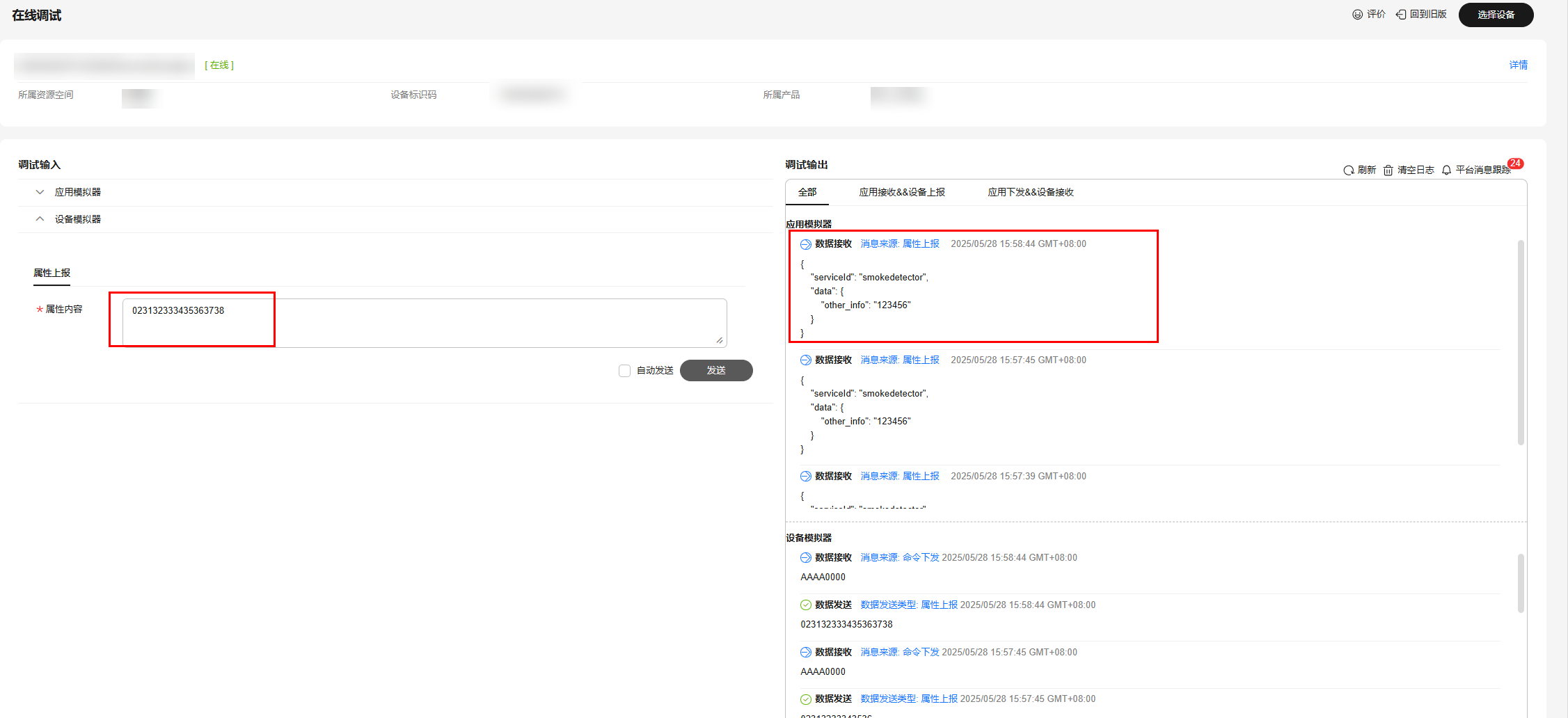

   十六进制码流示例：023132333435363738。02表示messageId，此消息上报字符串类型的描述信息；3132333435363738表示描述信息，长度为8个字节。

   在“应用模拟器”区域查看数据上报的结果：{other_info=123456}。描述信息长度超过6个字节，编解码插件截取前6个字节进行解析。

   图34 在线调试-模拟数据上报other_info长度过长

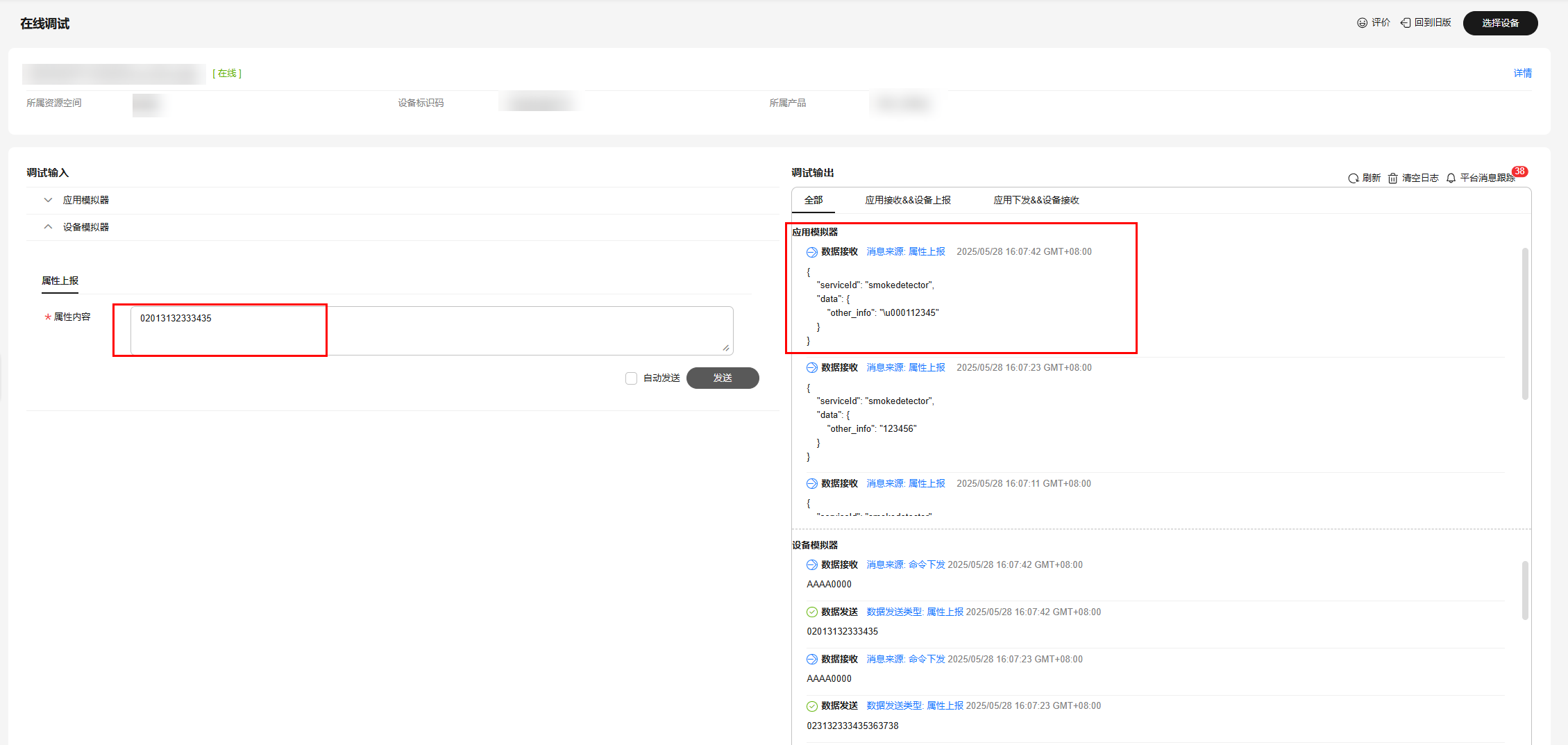

   十六进制码流示例：02013132333435。02表示messageId，此消息上报字符串类型的描述信息；013132333435表示描述信息，长度为6个字节。

   在“应用模拟器”区域查看数据上报的结果：{other_info=\u000112345}。01在ASCII码表里表示“标题开始”，无法用具体字符表示，因此编解码插件解析为\u0001。

   图35 在线调试-模拟数据上报other_info ASCII码


5. 使用设备模拟器上报可变长度字符串类型的描述信息。

   十六进制码流示例：030141。03表示messageId，此消息上报可变长度字符串类型的描述信息；01表示描述信息长度；41表示描述信息，长度为1个字节。

   在“应用模拟器”区域查看数据上报的结果：{other_info=A}。41是A的十六进制ASCII码。

   图36 在线调试-模拟数据上报other_info可变长字符串1


   十六进制码流示例：03024142。03表示messageId，此消息上报可变长度字符串类型的描述信息；02表示描述信息的长度；4142表示描述信息，长度为2个字节。

   在“应用模拟器”区域查看数据上报的结果：{other_info=AB}。4142是AB的十六进制ASCII码。

   图37 在线调试-模拟数据上报other_info可变长字符串2

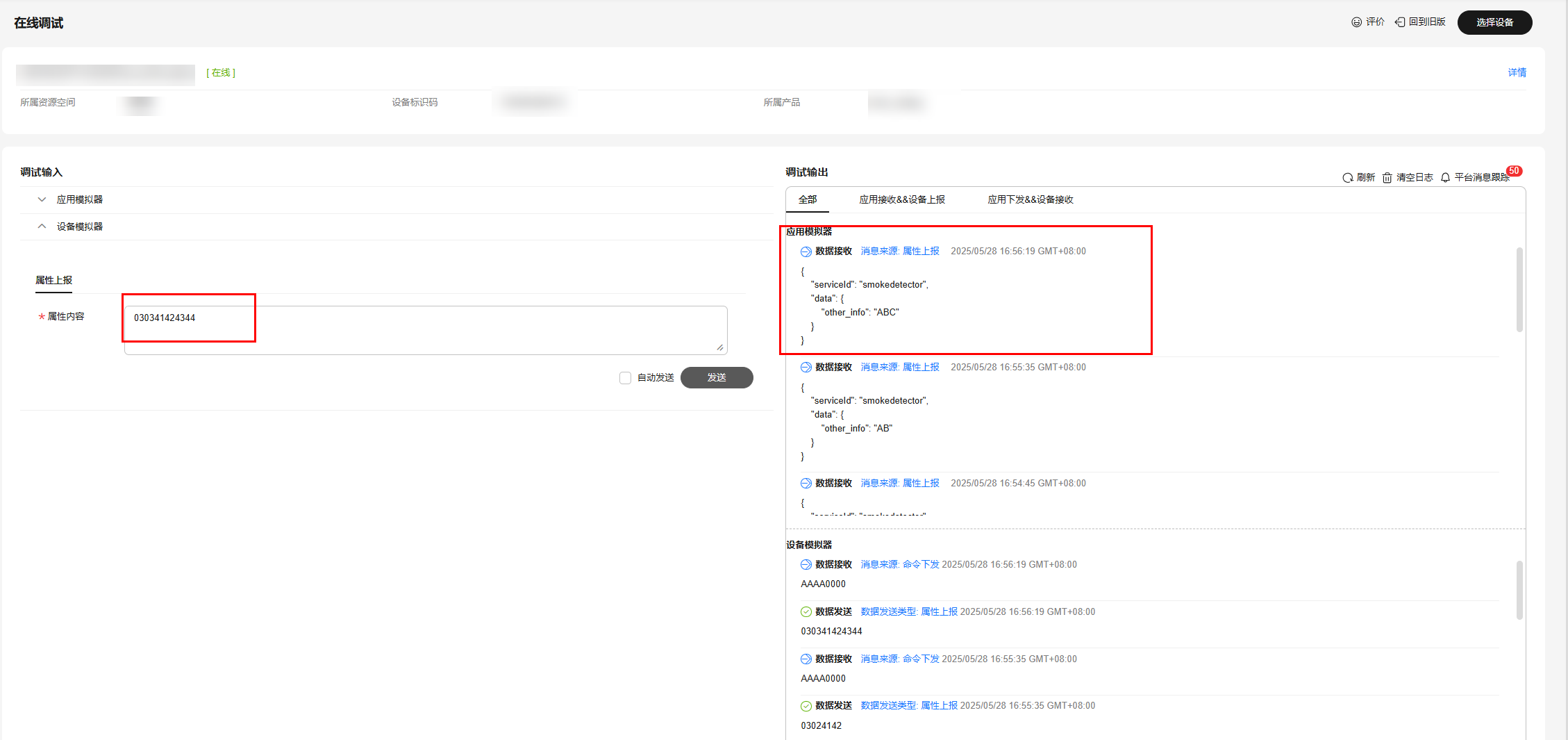

   十六进制码流示例：030341424344。03表示messageId，此消息上报可变长度字符串类型的描述信息；03表示描述信息长度；41424344表示描述信息，长度为4个字节。

   在“应用模拟器”区域查看数据上报的结果：{other_info=ABC}。描述信息长度超过3个字节，编解码插件截取前3个字节进行解析，414243是ABC的十六进制ASCII码。

   图38 在线调试-模拟数据上报other_info可变长字符串3


   十六进制码流示例：0304414243。03表示messageId，此消息上报可变长度字符串类型的描述信息；04表示字符串长度；414243表示描述信息，长度为4个字节。

   在“应用模拟器”区域查看数据上报的结果：{other_info=null}。描述信息长度不足4个字节，编解码插件解析失败。

   图39 在线调试-模拟数据上报other_info可变长字符串4


总结

• 当数据类型为字符串或可变长度字符串时，插件是按照ASCII码进行编解码的：上报数据时，将16进制码流解码为对应字符串，比如：21解析为“!”、31解析为“1”、41解析为“A”；下发命令时，将字符串编码对应的16进制码流，比如：“！”编码为21，“1”编码为31，“A”编码为41。
• 当某字段的数据类型为可变长度字符串时，该字段需要关联长度字段，长度字段的数据类型必须为int。
• 针对可变长度字符串，命令下发和数据上报的编解码插件开发方式相同。
• 图形化开发的编解码插件使用ASCII码16进制的标准表对字符串和可变长度字符串进行编解码。解码时（数据上报），如果解析结果无法使用具体字符表示，如：标题开始、正文开始、正文结束等，则使用\u+2字节码流值表示（例如：01解析为\u0001，02解析为\u0002）；如果解析结果可以使用具体字符表示，则使用具体字符。

数组及可变长数组数据类型

如果该烟感设备需要支持描述信息上报功能，描述信息描述信息支持数组和可变长度数组两种类型，则按照以下步骤创建消息。

产品模型定义

在烟感产品的开发空间完成产品模型定义。

图40 模型定义-smokedetector携带other_info

编解码插件开发

1. 在烟感产品的开发空间，选择“插件开发”，单击“图形化开发”。
2. 单击“新增消息”，新增消息“other_info”，上报数组类型的描述信息。配置此步骤的主要目的是，将设备上传的数组二进制码流消息解码成JSON格式，以便物联网平台理解。配置示例如下：
   • 消息名：other_info
   • 消息类型：数据上报
   • 添加响应字段：是。添加响应字段后，物联网平台在收到设备上报的数据后，会下发用户设置的响应数据到设备。
   • 响应数据：AAAA0000（默认）
   图41 插件开发-新增消息other_info

   1. 单击“添加字段”，添加messageId字段，表示消息种类。在本场景中，0x0用于标识上报火灾等级和温度的消息，0x1用于标识只上报温度的消息，0x2用于标识上报描述信息（数组类型）的消息。messageId、数据类型、长度、默认值、偏移值的说明可参考1。
      图42 插件开发-添加字段messageId(0x2)

   2. 添加other_info字段，“数据类型”选择“array”，表示数组类型的描述信息。在本场景中，“长度”配置为5个字节。字段名、默认值、偏移值的说明可参考2。
      图43 插件开发-添加字段other_info为array


3. 单击“新增消息”，新增“other_info2”消息，上报可变长度数组类型的描述信息。配置此步骤的主要目的是，将设备上传的可变长度数组二进制码流消息解码成JSON格式，以便物联网平台理解。配置示例如下：
   • 消息名：other_info2
   • 消息类型：数据上报
   • 添加响应字段：是。添加响应字段后，物联网平台在收到设备上报的数据后，会下发用户设置的响应数据到设备。
   • 响应数据：AAAA0000（默认）
   图44 插件开发-新增消息other_info2

   1. 单击“添加字段”，添加messageId字段，表示消息种类。在本场景中，0x0用于标识上报火灾等级和温度的消息，0x1用于标识只上报温度的消息，0x3用于标识上报描述信息（可变长度数组类型）的消息。messageId、数据类型、长度、默认值、偏移值的说明可参考1。
      图45 插件开发-添加字段messageId(0x3)

   2. 添加length字段，表示数组长度。“数据类型”根据可变长度数组的长度进行配置，长度在255以内，配置为“int8u”。长度、默认值、偏移值的说明可参考2。
      图46 插件开发-添加字段length

   3. 添加other_info字段，数据类型选择“variant”，表示可变长度数组类型的描述信息。“长度关联字段”选择“length”，表示当前可变长数组的长度由上报的length的值决定。“掩码”默认为“0xff”，用来计算该数组实际生效的长度，例如：“长度关联字段”length的值为5，其对应的二进制为：00000101，此时若掩码为0xff，对应的二进制为：11111111，那么两者进行“与“运算之后的结果为00000101，即十进制的5，那么该数组实际生效的长度为5。如上报数据为03051234567890，表示当前上报的数据对应的是messageId为03的的message，可变长数组长度为5，可变长参数other_info对应的码流为1234567890。
      图47 插件开发-添加字段other_info为variant


4. 拖动右侧“设备模型”区域的属性字段，与数据上报消息的相应字段建立映射关系。
   图48 插件开发-数据上报字段映射关系other_info为varint


5. 单击“保存”，并在插件保存成功后单击“部署”，将编解码插件部署到物联网平台。
   图49 插件开发-部署插件


调测编解码插件

1. 在烟感产品的开发空间，选择“在线调试”，并单击“新增测试设备”。
2. 用户可根据自己的业务场景，选择使用真实设备或者虚拟设备进行调测。具体调测步骤请参考在线调试。本文以虚拟设备为例，调测编解码插件。

   在弹出的“新增测试设备”窗口，选择“虚拟设备”，单击“确定”，创建一个虚拟设备。虚拟设备名称包含 “DeviceSimulator”字样，每款产品下只能创建一个虚拟设备。

   图50 在线调试-创建虚拟设备


3. 单击“调试”，进入调试界面。
   图51 在线调试-进入调试


4. 使用设备模拟器上报数组类型的描述信息。

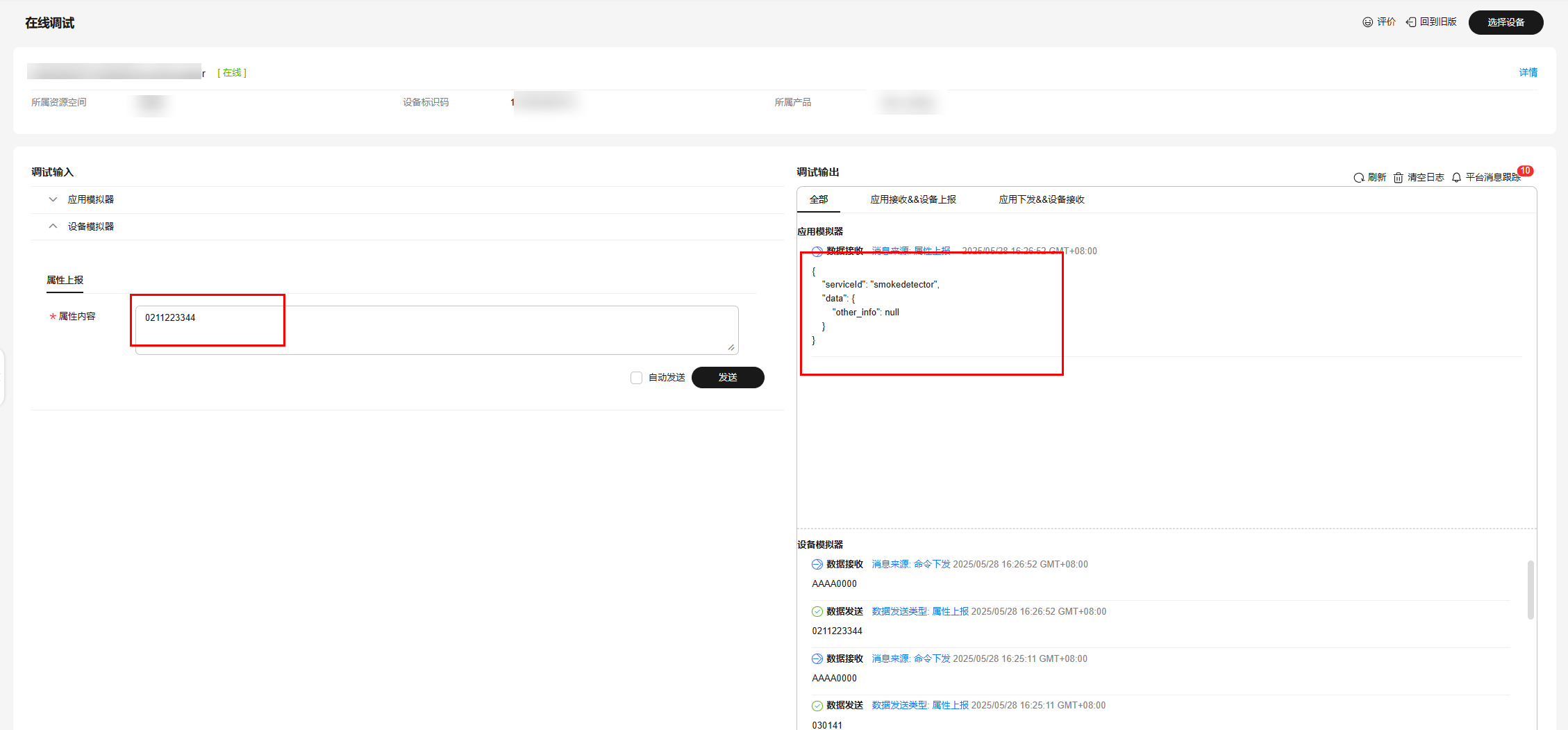

   十六进制码流示例：0211223344。02表示messageId，此消息上报数组类型的描述信息；11223344表示描述信息，长度为4个字节。

   在“应用模拟器”区域查看数据上报的结果：{other_info=null}。描述信息不足5个字节，编解码插件无法解析。

   图52 在线调试-模拟数据上报other_info数组1

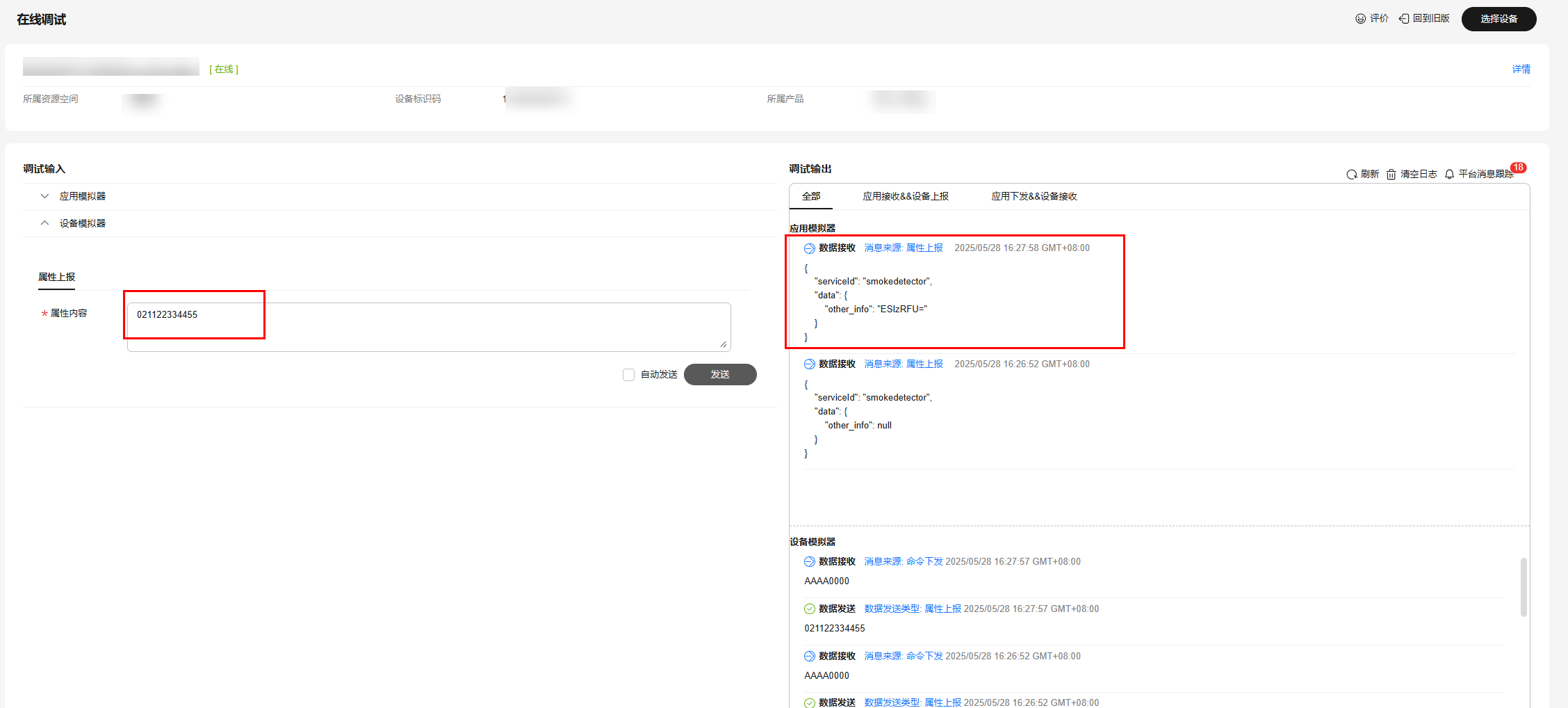

   十六进制码流示例：021122334455。02表示messageId，此消息上报数组类型的描述信息；1122334455表示描述信息，长度为5个字节。

   在“应用模拟器”区域查看数据上报的结果：{serviceId: smokedetector, data: {"other_info":"ESIzRFU="}}。描述信息长度为5个字节，编解码插件解析成功。

   图53 在线调试-模拟数据上报other_info数组2

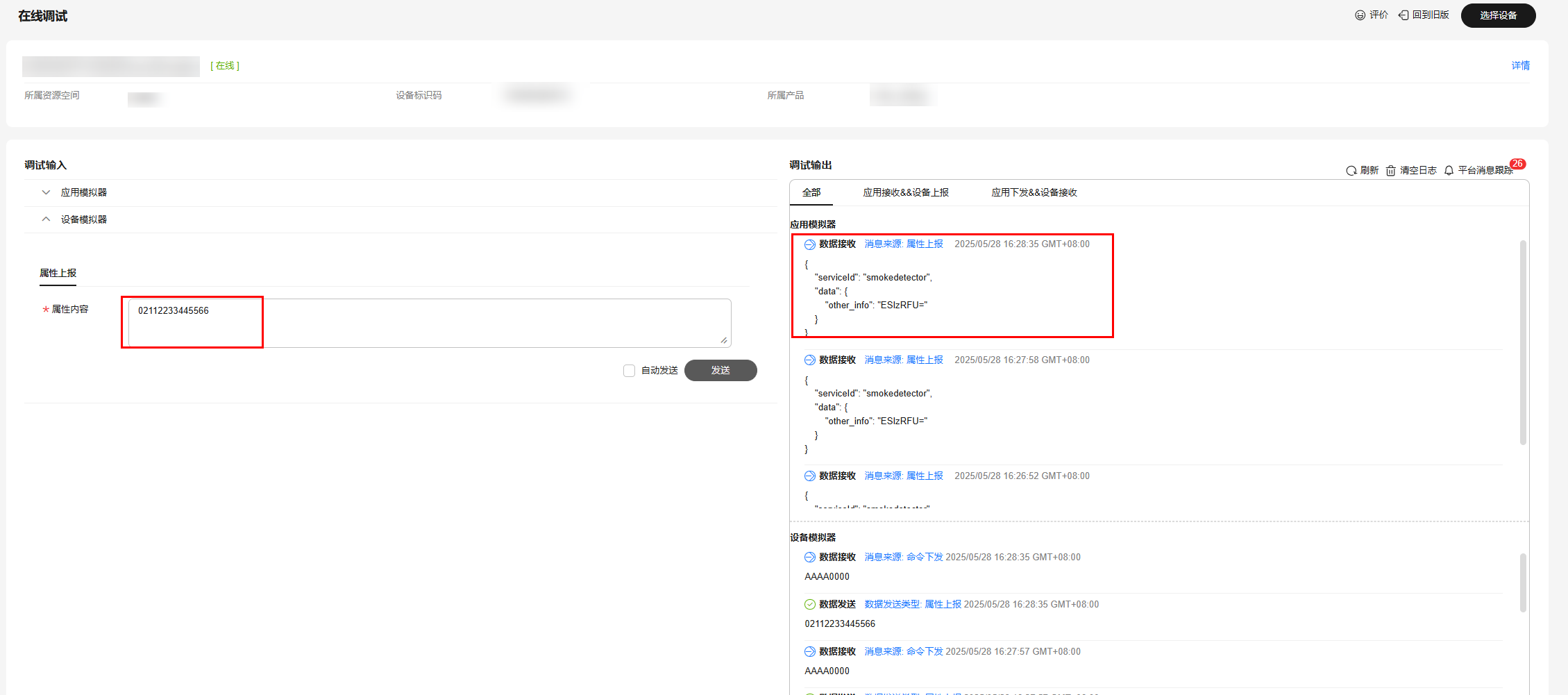

   十六进制码流示例：02112233445566。02表示messageId，此消息上报数组类型的描述信息；112233445566表示描述信息，长度为6个字节。

   在“应用模拟器”区域查看数据上报的结果：{serviceId: smokedetector, data: {"other_info":"ESIzRFU="}}。描述信息长度超过5个字节，编解码插件截取前5个字节进行解析。

   图54 在线调试-模拟数据上报other_info数组3


5. 使用设备模拟器上报可变长度数组类型的描述信息。

   十六进制码流示例：030101。03表示messageId，此消息上报可变长度数组类型的描述信息；01表示描述信息长度（1个字节），长度为1个字节；01表示描述信息，长度为1个字节。

   在“应用模拟器”区域查看数据上报的结果：{serviceId: smokedetector, data: {"other_info":"AQ=="}}。AQ==是01经过base64编码后的值。

   图55 在线调试-模拟数据上报other_info可变长数组1

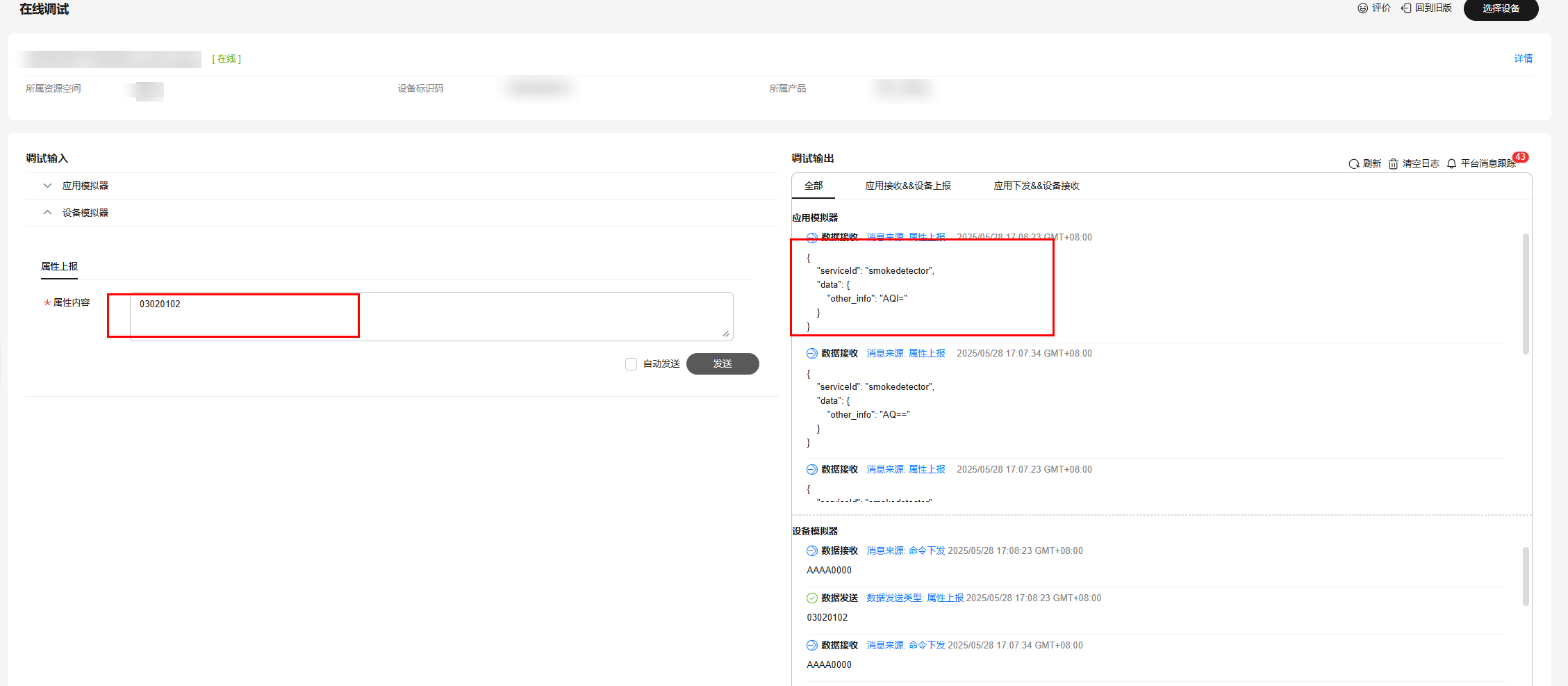

   十六进制码流示例：03020102。03表示messageId，此消息上报可变长度数组类型的描述信息；02表示描述信息长度（2个字节），长度为1个字节；0102表示描述信息，长度为2个字节。

   在“应用模拟器”区域查看数据上报的结果：{serviceId: smokedetector, data: {"other_info":"AQI="}}。AQI=是01经过base64编码后的值。

   图56 在线调试-模拟数据上报other_info可变长数组2

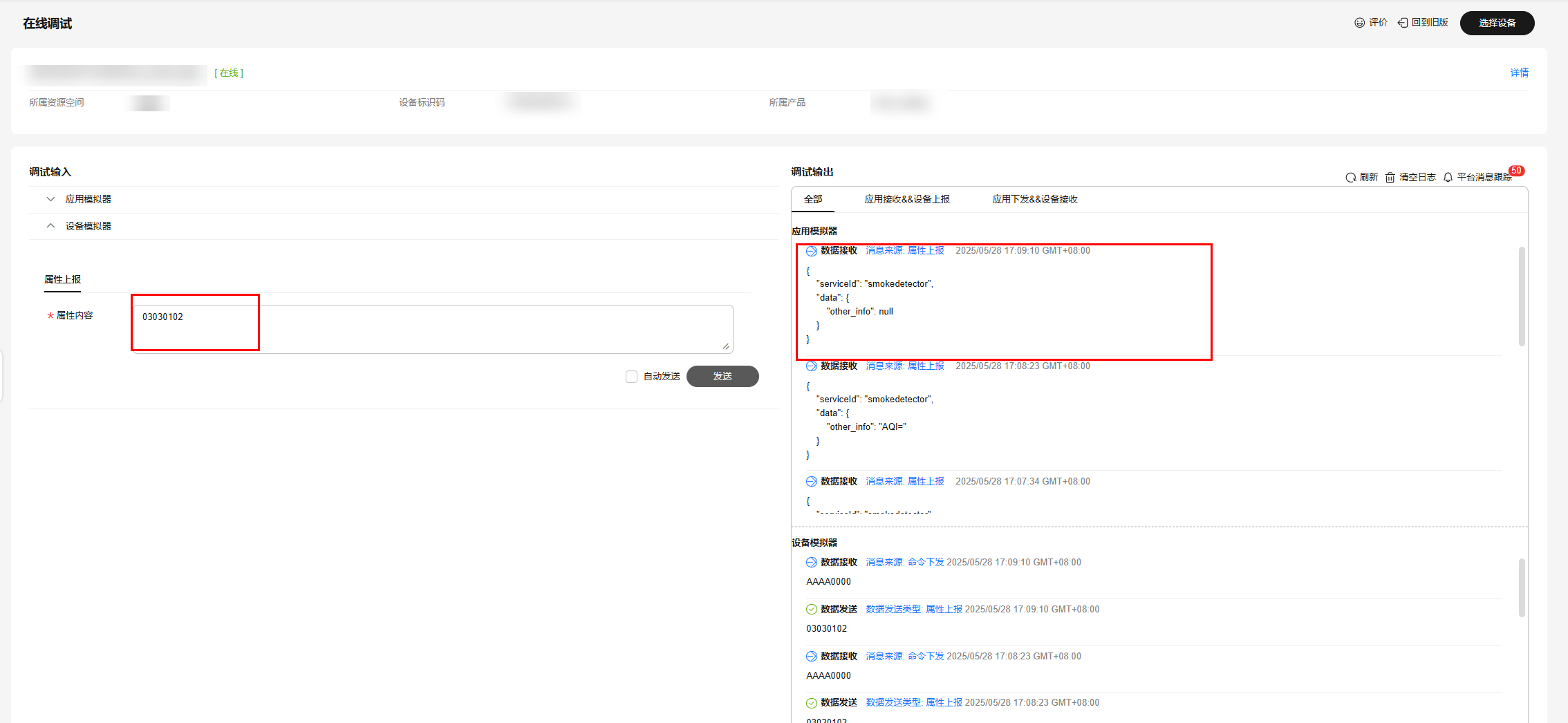

   十六进制码流示例：03030102。03表示messageId，此消息上报可变长度数组类型的描述信息；03表示描述信息长度（3个字节），长度为1个字节；0102表示描述信息，长度为2个字节。

   在“应用模拟器”区域查看数据上报的结果：{other_info=null}。描述信息长度不足3个字节，编解码插件解析失败。

   图57 在线调试-模拟数据上报other_info可变长数组3

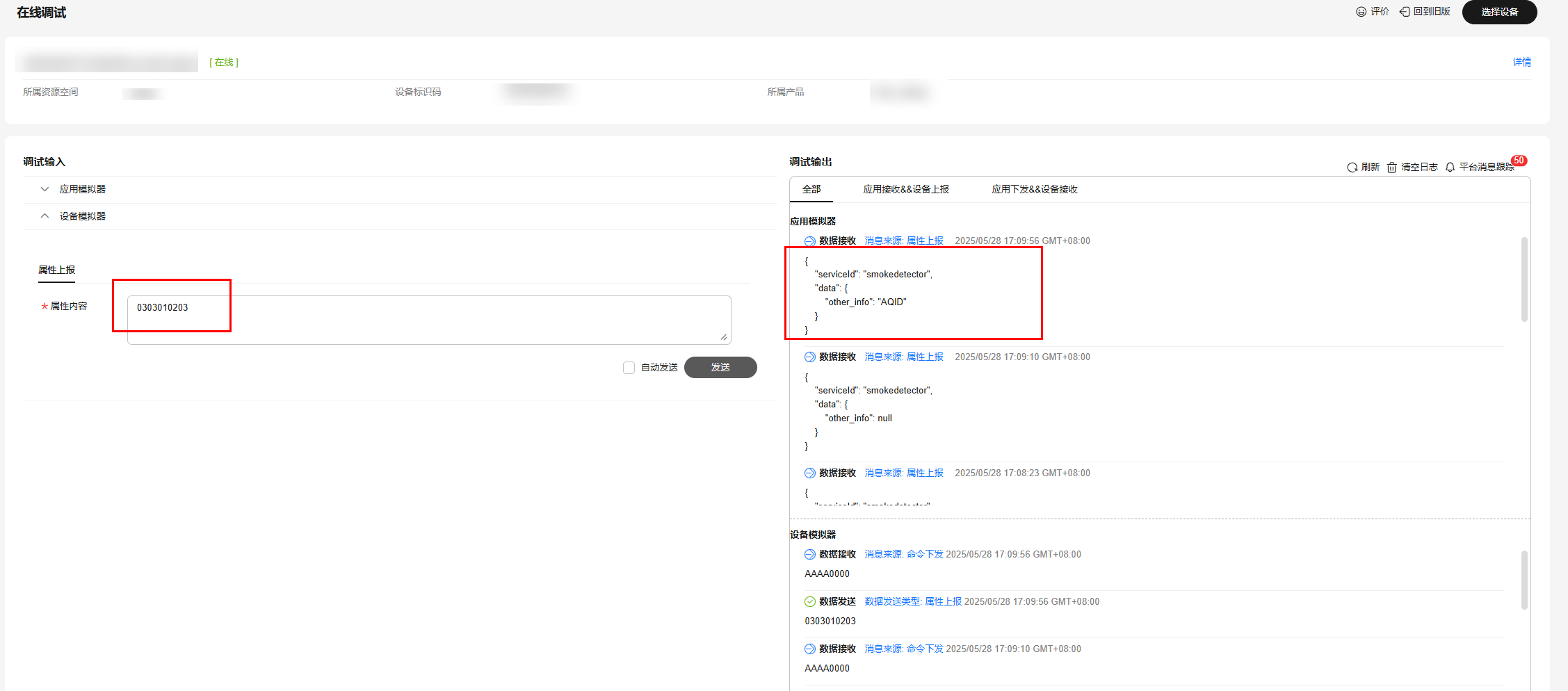

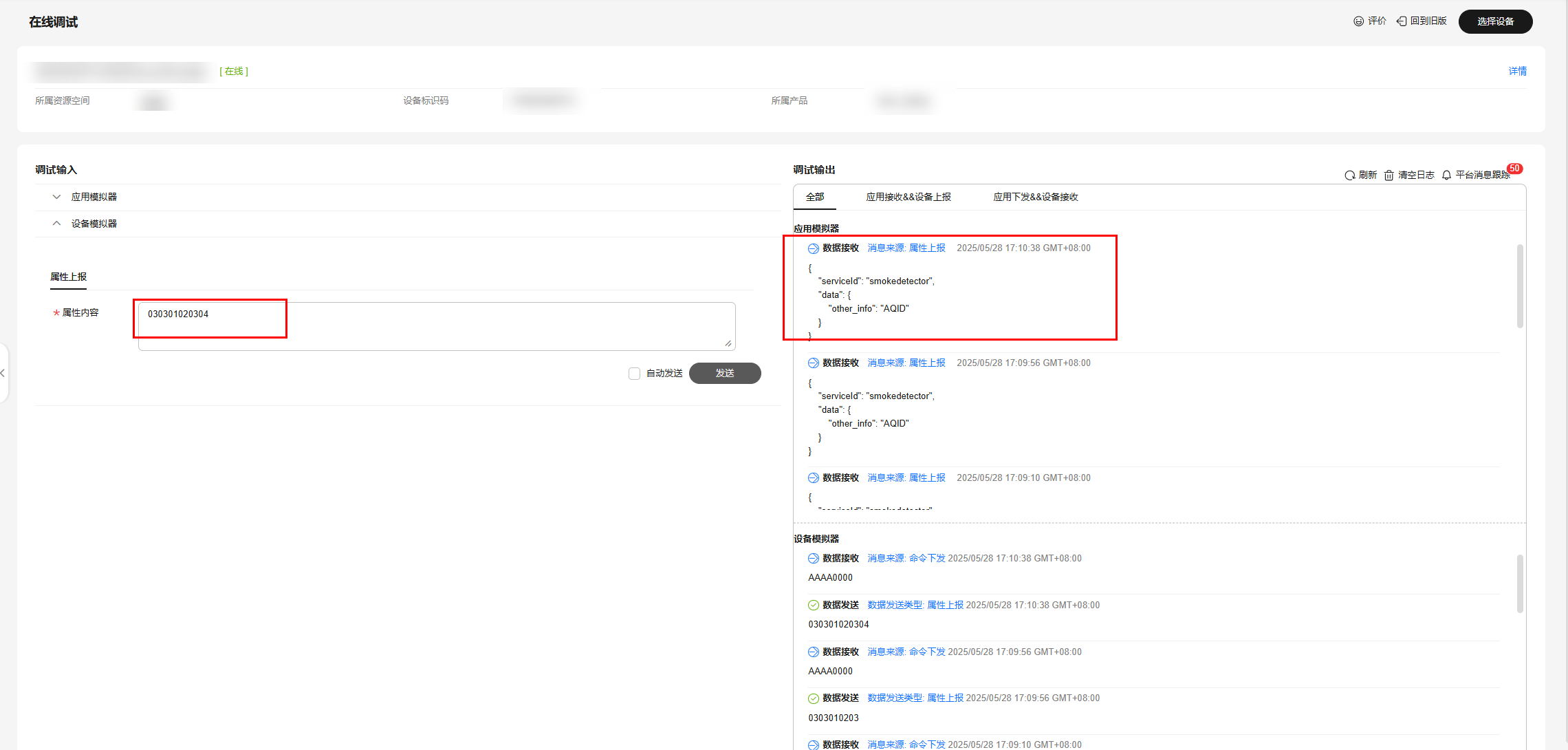

   十六进制码流示例：0303010203。03表示messageId，此消息上报可变长度数组类型的描述信息；03表示描述信息长度（3个字节），长度为1个字节；010203表示描述信息，长度为3个字节。

   在“应用模拟器”区域查看数据上报的结果：{serviceId: smokedetector, data: {"other_info":"AQID"}}。AQID是010203经过base64编码后的值。

   图58 在线调试-模拟数据上报other_info可变长数组4


   十六进制码流示例：030301020304。03表示messageId，此消息上报可变长度数组类型的描述信息；03表示描述信息长度（3个字节），长度为1个字节；01020304表示描述信息，长度为4个字节。

   在“应用模拟器”区域查看数据上报的结果：{other_info=AQID}。描述信息长度超过3个字节，编解码插件截取前3个字节进行解析，AQID是010203经过base64编码后的值。

   图59 在线调试-模拟数据上报other_info可变长数组5


base64编码方式说明

base64编码方式会把3个8位字节（3*8=24）转化为4个6位字节（4*6=24），并在每个6位字节前补两个0，构成4个8位字节的形式。如果要进行编码的码流不足3个字节，则在码流后用0填充，使用0填充的字节经编码输出的字符为“=”。

base64可以将16进制码流当做字符或者数值进行编码，两种方式获得的编码结果不同。以16进制码流01为例进行说明：

• 把01当作字符，不足3个字符，补1个0，得到010。通过查询ASCII码表，将字符转换为8位二进制数，即：0转换为00110000、1转换为00110001，因此010可以转换为001100000011000100110000（3*8=24）。再转换为4个6位字节：001100、000011、000100、110000，并在每个6位字节前补两个0，得到：00001100、00000011、00000100、00110000。这4个8位字节对应的10进制数分别为12、3、4、48，通过查询base64编码表，获得M（12）、D（3）、E（4），由于3个字符中，最后一个字符通过补0获得，因此第4个8位字节使用“=”表示。最终，把01当做字符，通过base64编码得到MDE=。
• 把01当作数值（即1），不足3个字符，补两个0，得到100。将数值转换为8位2进制数，即：0转换为00000000、1转换为00000001，因此100可以转换为000000010000000000000000（3*8=24）。在转换为4个6位字节：000000、010000、000000、000000，并在每个6位字节前补两个0，得到：00000000、00010000、00000000、00000000。这4个8位字节对应的10进制数分别为：0、16、0、0，通过查询base64编码表，获得A（0）、Q（16），由于3个数值中，最后两个数值通过补0获得，因此第3、4个8位字节使用“=”表示。最终，把01当作数值，通过base64编码得到AQ==。

总结

• 当数据类型为数组或可变长度数组时，插件是按照base64进行编解码的：上报数据时，将16进制码流进行base64编码，比如：01编码为“AQ==”；命令下发时，将字符进行base64解码，比如：“AQ==”解码为01。
• 当某字段的数据类型为可变长度数组时，该字段需要关联长度字段，长度字段的数据类型必须为int。
• 针对可变长度数组，命令下发和数据上报的编解码插件开发方式相同。
• 图形化开发的编解码插件使用base64进行编码时，是将16进制码流当做数值进行编码。
