使用CDM服务迁移Hive数据至MRS集群

应用场景

云数据迁移（Cloud Data Migration，简称CDM），是一种高效、易用的批量数据迁移服务。 CDM围绕大数据迁移上云和智能数据湖解决方案，提供了简单易用的迁移能力和多种数据源到数据湖的集成能力，降低了客户数据源迁移和集成的复杂性，有效地提高您数据迁移和集成的效率。

Hive可使用CDM实现数据的全量迁移和增量迁移。对于全量迁移，CDM支持文件迁移方式，通过高效批量迁移实现数据的抽取和写入。CDM的数据迁移基于分布式计算框架，通过高效批量迁移的方式，实现数据在源端和目标端之间的自由流动。

本章节以通过华为云CDM服务进行数据迁移为例介绍，将线下IDC机房或者公有云Hive集群中的数据（支持数据量在几十TB级别或以下的数据量级）全量迁移到华为云MRS集群。

方案架构

Hive数据迁移分两部分内容：

• Hive的元数据信息，存储在MySQL等数据库中。MRS Hive集群的元数据会默认存储到MRS DBService组件，也可以选择RDS（MySQL）作为外置元数据库。
• Hive的业务数据，存储在HDFS文件系统或OBS对象存储中。

方案优势

场景化迁移通过迁移快照数据然后再恢复表数据的方法，能大大提升迁移效率。

迁移调研

迁移Hive数据前需要对源端Hive组件进行调研，以便评估迁移过程中可能会产生的风险、对系统的影响等。调研主要包含Hive组件版本、迁移数据量、库表清单、任务数量等，具体请参考表1。

网络方案

迁移方案支持各种网络选型：公网、VPN、专线等。根据实际情况选择网络方案，保证源端Hive和目的端MRS集群分别都与CDM集群和Mgc Agent网络互通，即可迁移数据并进行数据校验。

约束与限制

• 本章节以通过华为云CDM服务2.9.1.200版本进行数据迁移为例介绍，不同版本操作可能有差异，具体操作详情以实际版本对应的操作指导为准。
• CDM服务支持迁移的数据源可参考支持的数据源，数据源为Apache Hive时，不支持2.x版本，建议使用的版本为1.2.X、3.1.X，请执行搬迁前务必确认是否支持搬迁。
• 搬迁数据量较大时，对网络通信要求较高，执行搬迁任务时，可能会影响其他业务，建议在业务空闲期进行数据迁移任务。
• 在迁移过程中，更改源端Hive表数据后未能及时同步到目标集群，可能导致数据不一致。可以使用校验工具识别不一致数据，进行重迁或者补数。
• CDM无法迁移数据的属性，例如owner、ACL、checksum等信息，详见CDM数据迁移约束与限制。

迁移Hive数据

1. 登录CDM管理控制台。
2. 创建CDM集群，该CDM集群的安全组、虚拟私有云、子网需要和迁移目的端集群保持一致，保证CDM集群和MRS集群之间网络互通。
3. 在“集群管理”页面单击待操作集群对应“操作”列的“作业管理”。
4. 在“连接管理”页签，单击“新建连接”。
5. 参考CDM服务的新建连接页面，分别添加到迁移源端集群和迁移目的端集群的连接。

   连接类型根据实际集群来选择，如果是MRS集群，连接器类型可以选择“MRS Hive”，如果是自建集群可以选择“Apache Hive”。

   图2 创建Hive连接


6. 在迁移目的端集群中创建数据迁移后的存储数据库。
7. 选择“作业管理”的“表/文件迁移”页签，单击“新建作业”。
8. 进入作业参数配置界面，配置作业名称，并分别为源连接和目的连接选择5中创建的对应数据连接并选择要迁移的数据库和表名，单击“下一步”。更多作业参数介绍请参见新建表/文件迁移作业。

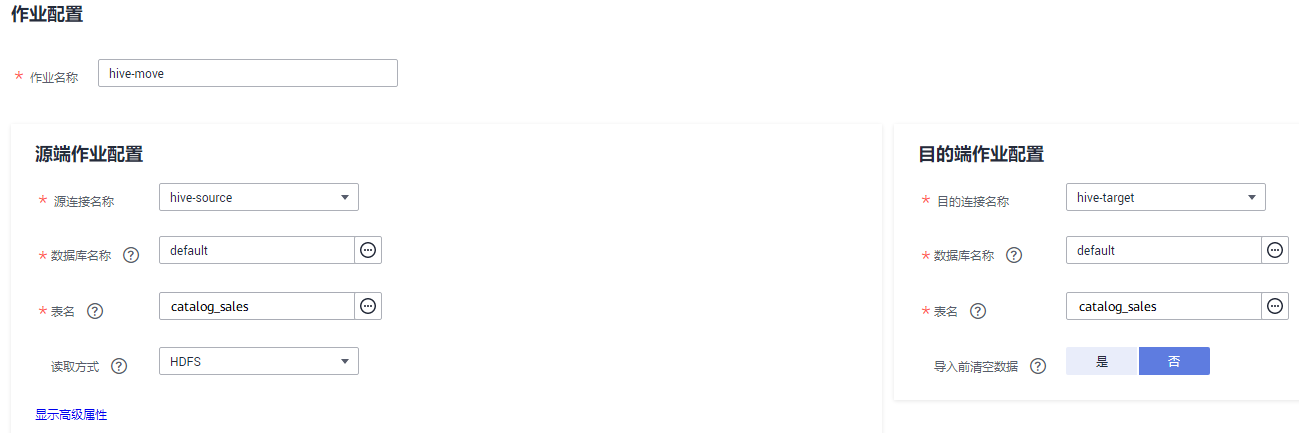

   图3 Hive作业配置


9. 配置源字段和目的字段的映射关系， 并单击“下一步”。
10. 进入任务配置页面，不做修改，直接单击“保存”。
11. 选择“作业管理”的“表/文件迁移”页签，在待运行作业的“操作”列单击“运行”，即可开始Hive数据迁移。
12. 迁移完成后，可以在目的端集群和源端集群的Hive Beeline命令行中，通过同样的查询语句，对比查询结果进行验证。

    例如在目的端集群和源端集群上通过查询catalog_sales表的记录数来确认数据条数是否一致。

    select count(*) from catalog_sales;

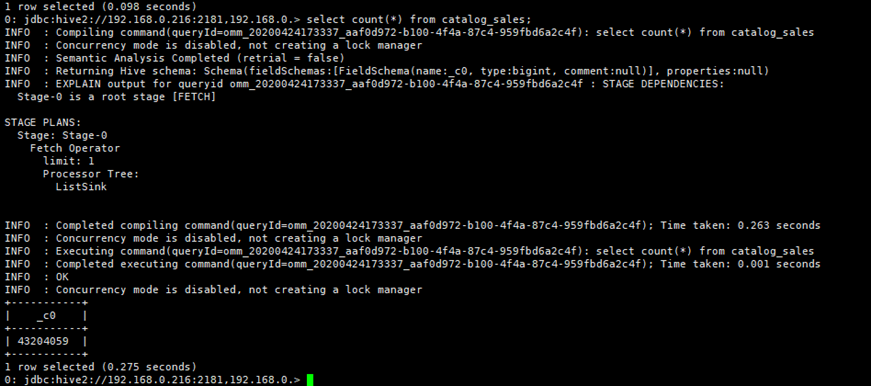

    图4 源端集群数据记录

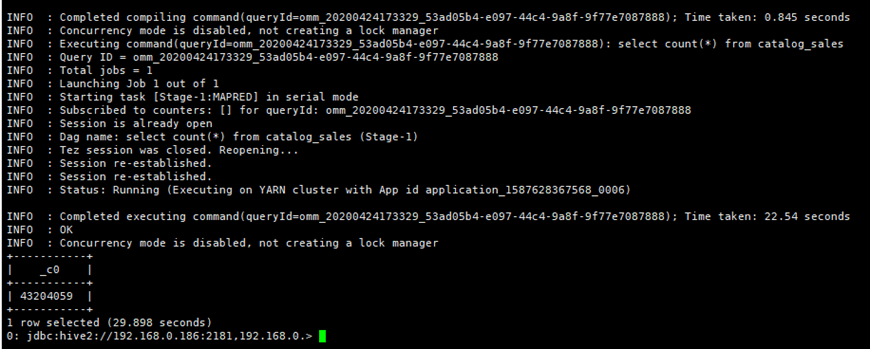

    图5 目的端集群数据记录


13. （可选）如果源端集群中有新增数据需要定期将新增数据迁移至目的端集群，则根据数据新增方式进行不同方式的迁移。配置定期任务增量迁移数据，直到所有业务迁移至目的端集群。
    • Hive表数据修改、未新增删除表、未修改已有表的数据结构：此时Hive表已经创建好，仅需迁移Hive存储在HDFS或OBS上的文件即可，请参考使用CDM服务迁移Hadoop数据至MRS集群页面新增数据迁移方式进行数据迁移。
    • Hive表有新增：请选择“作业管理”的“表/文件迁移”页签，在Hive迁移作业的“操作”列单击“编辑”，选择新增的数据表进行数据迁移。
    • Hive表有删除或已有表的数据结构有修改：请在目的端集群中手动删除对应表或手动更新变更的表结构。

校验Hive迁移数据

以下操作为使用MgC Agent校验迁移后的Hive数据的一致性操作示例，以Linux版本25.3.3为例进行演示，具体以实际版本界面为准，详细操作请参见大数据校验。

1. 分别创建两个Linux系统和一个Windows系统的弹性云服务器，对应ECS的安全组、虚拟私有云、子网需要和迁移目的端MRS集群保持一致，具体操作请参见自定义购买ECS。

   后续操作中，MRS集群客户端和Mgc Agent需分别安装在不同的ECS节点上。

2. 安装MRS集群客户端。

   在新创建的其中一个Linux主机上安装MRS集群客户端，具体操作请参见安装客户端（3.x版本）。

3. 创建Mgc项目。
   1. 登录迁移中心管理控制台。
   2. 单击左侧导航栏的“其他 > 配置管理”，进入配置管理页面。
   3. 选择“项目管理”页签，单击“创建项目”，右侧弹出创建新项目窗口。
   4. 在弹出的窗口中，选择“复杂迁移（大数据迁移）”项目类型，并设置项目名称，例如“mrs-hive”。


      项目类型选择后将无法更改。

   5. 单击“创建”。创建项目成功，可在项目管理列表查看。

4. 在新创建的另一个Linux主机上部署MgC Agent并创建连接，部署MgC Agent的详细操作请参见部署MgC Agent（原Edge）。
   1. 在导航栏左侧最上方切换新创建的项目，选择“总览 > 迁移中心Agent”下载Agent安装包。

      在Linux版区域，单击“下载安装包”或“复制下载命令”，将MgC Agent安装程序下载到Linux主机。

   2. 执行如下命令，解压MgC Agent安装包：

      tar zxvf MgC-Agent.tar.gz

   3. 执行如下命令，进入MgC Agent安装目录中的scripts目录：

      cd MgC-Agent/scripts/

   4. 执行如下命令，启动MgC Agent安装脚本：

      ./install.sh

   5. 输入Linux本机网卡的弹性公网IP地址作为后续访问MgC Agent页面的地址。

      如果输入的地址不在本机拥有的IP列表中，会提示是否开放本机所拥有的任何公网IP作为访问地址。

   6. 当出现如下图所示提示时，表示Linux版的MgC Agent已安装完成。其中提示的端口号请以实际情况为准。
      图6 安装MgC Agent成功


      执行如下命令，更新环境变量：

      source /opt/cloud/MgC-Agent/scripts/setenv.sh

      还需在安装MgC Agent的主机安全组入网规则中，需要添加一条允许通过TCP协议访问27080端口的规则。源地址填写用于登录MgC Agent控制台的Windows主机IP地址。

   7. 安装完成后，在1创建的Windows主机上打开浏览器，输入地址“https://IP地址:端口号”，即可访问MgC Agent的登录页面。例如，IP为“192.168.x.x”，端口号为“27080”，则MgC Agent的访问地址为“https://192.168.x.x:27080”。

      其中，IP为4.e输入的IP地址，端口号为4.f中MgC Agent安装成功提示的端口号。

   8. 登录MgC Agent。
      1. 在登录页面，登录方式选择“华为云密钥登录”。
      2. 分别输入华为云账号的AK、SK，在区域下拉列表选择在MgC服务创建项目的区域。
      3. 单击“登录”按钮，进入MgC Agent的总览页面。
   9. （仅首次登录需要配置）在总览界面，单击页面右上方的“立即连接”按钮，右侧弹出连接迁移中心页面。
      1. 在连接迁移中心页面配置以下参数：
         • 第一步：配置连接方式

           输入华为云账号的AK/SK。

         • 第二步：关联迁移中心项目

           迁移中心项目：单击“查询项目”按钮，查询成功后在下拉列表中，选择3创建的迁移项目。

         • 第三步：预设当前迁移中心Agent名称

           迁移中心Agent名称：输入自定义迁移Agent名称，例如“Agent”。

      2. 单击“连接”按钮，确认要与迁移中心进行连接，单击“确定”按钮。

         当总览页面显示状态为“已连接”，代表与MgC连接成功。

5. 添加执行机凭证。
   1. 在左侧导航栏选择“云边协同 > 凭证列表”，进入凭证列表页面。
   2. 单击列表上方的“创建凭证”按钮，配置以下参数创建源端凭证和目的端凭证：

      表3 创建Hive凭证

      参数	参数配置
      使用类型	选择“大数据”。
      类型	选择“执行机”。
      凭证名称	输入自定义凭证名称，例如，源端凭证名称为“source_executor”，目标端凭证名称为“target_executor”。
      认证方式	选择“用户名/密码”。
      用户名	输入连接源端Hive客户端或目的端MRS集群客户端节点的用户名，例如“hive_user”。
      密码	输入用户密码。

      凭证创建后，等待凭证列表中相应凭证所在行的“同步状态”变为“已同步”。

6. 选择并启用MgC Agent（仅首次使用时需要配置）。
   1. 登录迁移中心管理控制台。
   2. 切换页面左上方的项目为3创建的项目名称。
   3. 在左侧导航栏选择“实施 > 大数据校验”，进入大数据校验页面。
   4. 单击“选择并启用迁移中心Agent”按钮，弹出选择迁移中心Agent窗口。
   5. 在下拉列表中，选择与迁移中心连接成功的MgC Agent，单击“启用”按钮，启用该工具进行后续操作。

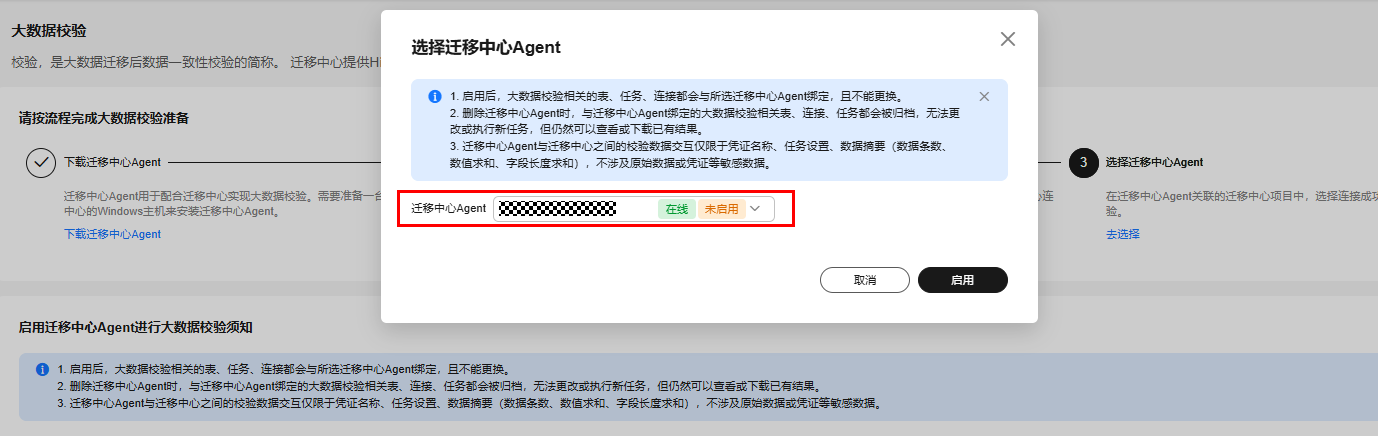

      图7 启用MgC Agent


7. 创建Hive MetaStore源端连接。
   1. 在大数据校验页面的“功能入口”区域单击“大数据迁移准备”进入大数据迁移准备页面。
   2. 在“连接管理”页签，单击“创建连接”进入新增连接页面，“大数据组件”选择“Hive MetaStore”，单击“下一步”。
   3. 在详细配置页面配置以下参数，参数具体配置说明请参见创建源端组件连接中的“Hive Metastore连接参数配置说明”内容：

      表4 源端Hive连接配置

      参数	参数配置
      所属源	选择“源端”。
      连接名称	默认创建名称为“Hive-Metastore-4位随机数（字母和数字）”，也可以自定义名称。
      迁移中心Agent	选择MgC Agent中已启用的Agent名称。
      启用安全连接	根据实际需求启用安全连接，例如，不勾选“启用安全连接”。
      Hive版本	选择源端Hive集群版本。
      MetaStore节点IP	填写连接MetaStore的IP地址。
      MetaStore Thrift服务端口	填写连接MetaStore的端口，默认为9083。

   4. 单击“测试连接”，测试连接通过后，单击“确认”创建源端Hive MetaStore连接。

8. 创建并运行元数据同步任务。
   1. 在大数据迁移准备页面，单击“元数据管理”，在“任务管理”页签单击“创建元数据同步任务”，右侧弹出“创建任务-元数据同步”页面，配置以下参数，并单击“确认”：
      • 任务名称：数据自定义任务名称。
      • 元数据连接：选择7创建的Hive MetaStore源端连接。
      • 数据库（可选）：数据待校验的数据库名称，例如“bigdata_test”。
   2. 在任务列表中单击新创建的任务所在行的“运行任务”运行元数据同步任务。
   3. 任务运行完成后，单击任务所在行的“查看实例”查看任务实例列表。
   4. 单击“库表清单”页签，查看同步的表清单。

9. 创建并加入表组。
   1. 在左侧导航栏选择“实施 > 大数据校验”，在“功能入口”区域单击“表管理”进入表管理页面。
   2. 在“表组”页面，单击“新增表组”，弹出新增表组窗口，配置以下参数并单击“确认”：
      • 表组名：输入自定义表组名称，例如“hive”。
      • 元数据连接：选择7创建的Hive MetaStore源端连接。
      • 校验标准：根据实际需求选择校验标准。
   3. 选择“库表清单”页签，将待校验的表添加到9.b已创建的表组中。

      在库表清单列表中勾选待校验的表，选择“表组管理 > 批量加入组”，弹出批量加入组页面，选择9.b创建的表组，单击“确认”。

   4. 加入成功后，可在库表清单列表中查看对应表的“表组名”，即为加入的表组名，例如“hive”。

10. 创建执行机连接。
    1. 在导航栏选择“实施 > 大数据迁移准备”进入大数据迁移准备页面。
    2. 在“连接管理”页签，单击“创建连接”进入新增连接页面，“执行机”选择“CDH执行机”，单击“下一步”。
    3. 在详细配置页面配置以下参数：

       表5 源端Hive连接配置

       参数	参数配置
       所属源	选择“源端”。
       连接名称	自定义连接名称，例如“CDH执行机-source”。
       迁移中心Agent	选择MgC Agent中已启用的Agent名称。
       执行机凭证	选择5创建的源端执行机凭证。
       执行机IP	填写源端Hive客户端所在主机的IP地址。 可在该主机上使用hive、beeline或spark-sql命令连接到源端Hive。
       执行机连接端口	填写连接源端Hive客户端的所在主机的端口号。
       安装目录	填写源端Hive客户端所在目录。
       SQL文件地址	手动创建用于存放SQL文件的目录。

    4. 单击“测试连接”，测试连接通过后，单击“确认”创建源端连接。
    5. 再次单击“创建连接”进入新增连接页面，“执行机”选择“MRS执行机”，单击“下一步”。
    6. 在详细配置页面配置以下参数：

       表6 源端Hive连接配置

       参数	参数配置
       所属源	选择“目的端”。
       连接名称	自定义连接名称，例如“MRS执行机-target”。
       迁移中心Agent	选择MgC Agent中已启用的Agent名称。
       执行机凭证	选择5创建的目的端执行机凭证。
       执行机IP	填写MRS执行机的连接IP，即1创建的已安装MRS集群客户端的ECS节点IP。
       执行机连接端口	填写连接MRS集群客户端所在节点的端口号。
       安装目录	填写MRS集群客户端安装目录。
       SQL文件地址	手动创建用于存放SQL文件的目录。

    7. 单击“测试连接”，测试连接通过后，单击“确认”创建目的端连接。
    8. 可在连接列表中查看已创建的源端和目的端连接。

11. 创建并运行校验任务。
    1. 在左侧导航栏选择“实施 > 大数据校验”，在“功能入口”区域单击“任务管理”进入任务管理页面。
    2. 单击页面右上方的“新增任务”，右侧弹出新增任务窗口，“大数据组件”选择“Hive”，“统计方式”选择“全量校验”，单击“下一步”。
    3. 配置以下参数并单击“保存”创建源端任务。

       表7 新增任务配置

       参数	参数配置
       任务名	默认创建名称为“组件类型全量校验-4位随机数（字母和数字）”，也可以自定义名称。
       表组	选择9已创建的表组名称，例如“hive”。
       执行机连接	选择10已创建的源端执行机连接。
       非分区表处理策略	选择非分区表处理策略，例如“全量校验”。
       OBS桶配置检查	根据实际需求勾选“我确认仅需在迁移中心Agent侧查看日志和内容校验结果，无需上传至OBS桶”。
       执行命令	选择执行Hive命令的方式，支持“beeline”、“hive”和“spark-sql”，例如，选择“hive”。

    4. 参考11.b~11.c创建目标端任务，其中“执行机连接”需选择10已创建的目的端执行机连接，“执行命令”选择“beeline”。
    5. 在任务管理列表中，单击源端任务和目的端任务所在行的“执行任务”，在弹窗中单击“确定”，等待任务执行结束。

12. 查看校验任务运行情况。
    1. 单击“实例列表”页签，查看校验任务运行情况。
    2. 在实例列表中，选择校验任务所在行的“更多 > 查看校验结果”进入校验结果页面，查看校验结果。
    3. 还可单击操作列的“查看详情”，进入校验详情页面，查看该数据表的校验详细信息。
